Если у вас нет в наличии специального соединителя для экранированных проводов, то данный полезный совет подойдет как нельзя кстати. При помощи нехитрого способа можно надежно соединить телевизионный кабель без пайки и спец. муфты. Вам потребуется только изолента, канцелярский нож и плоскогубцы.

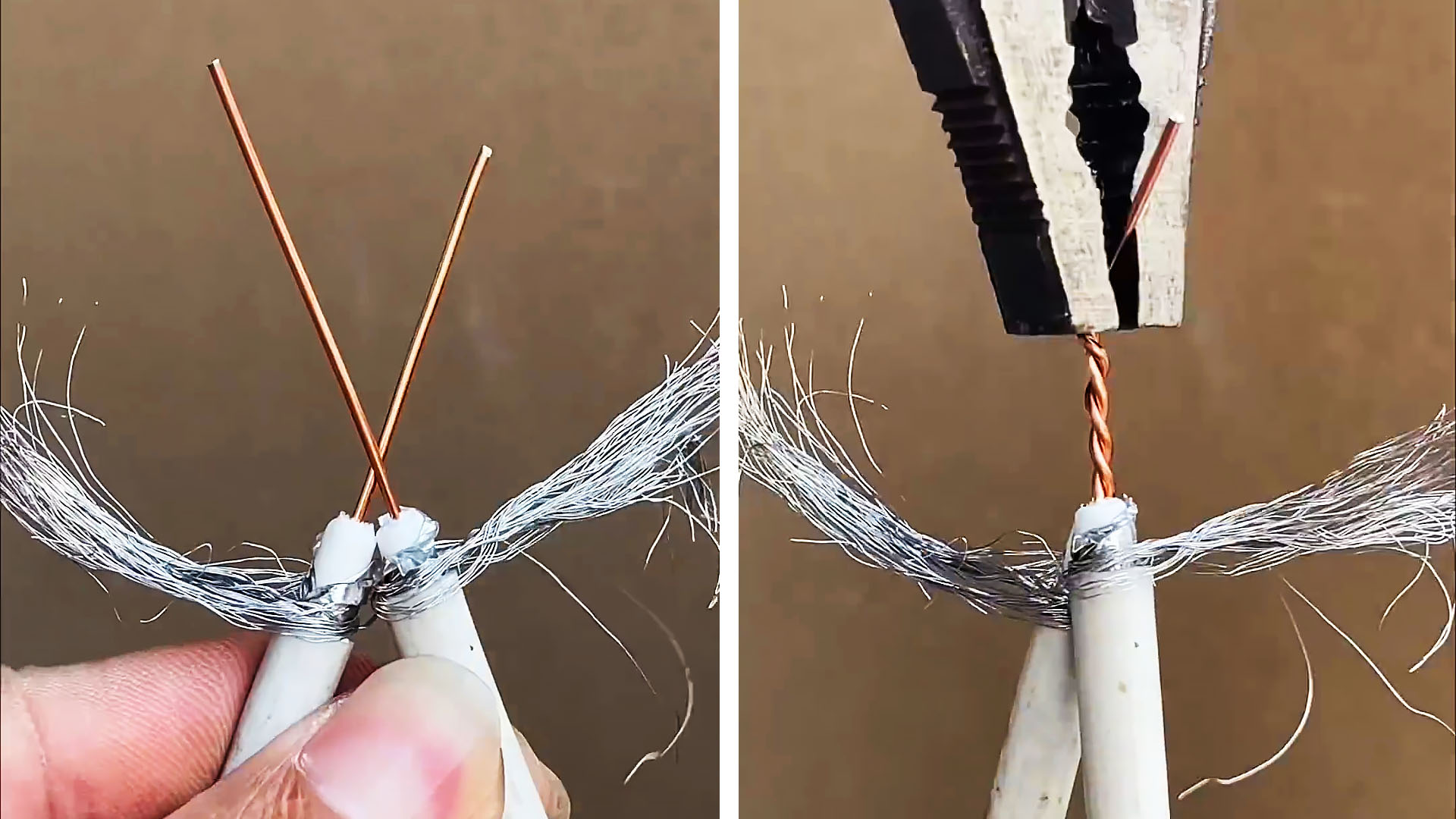

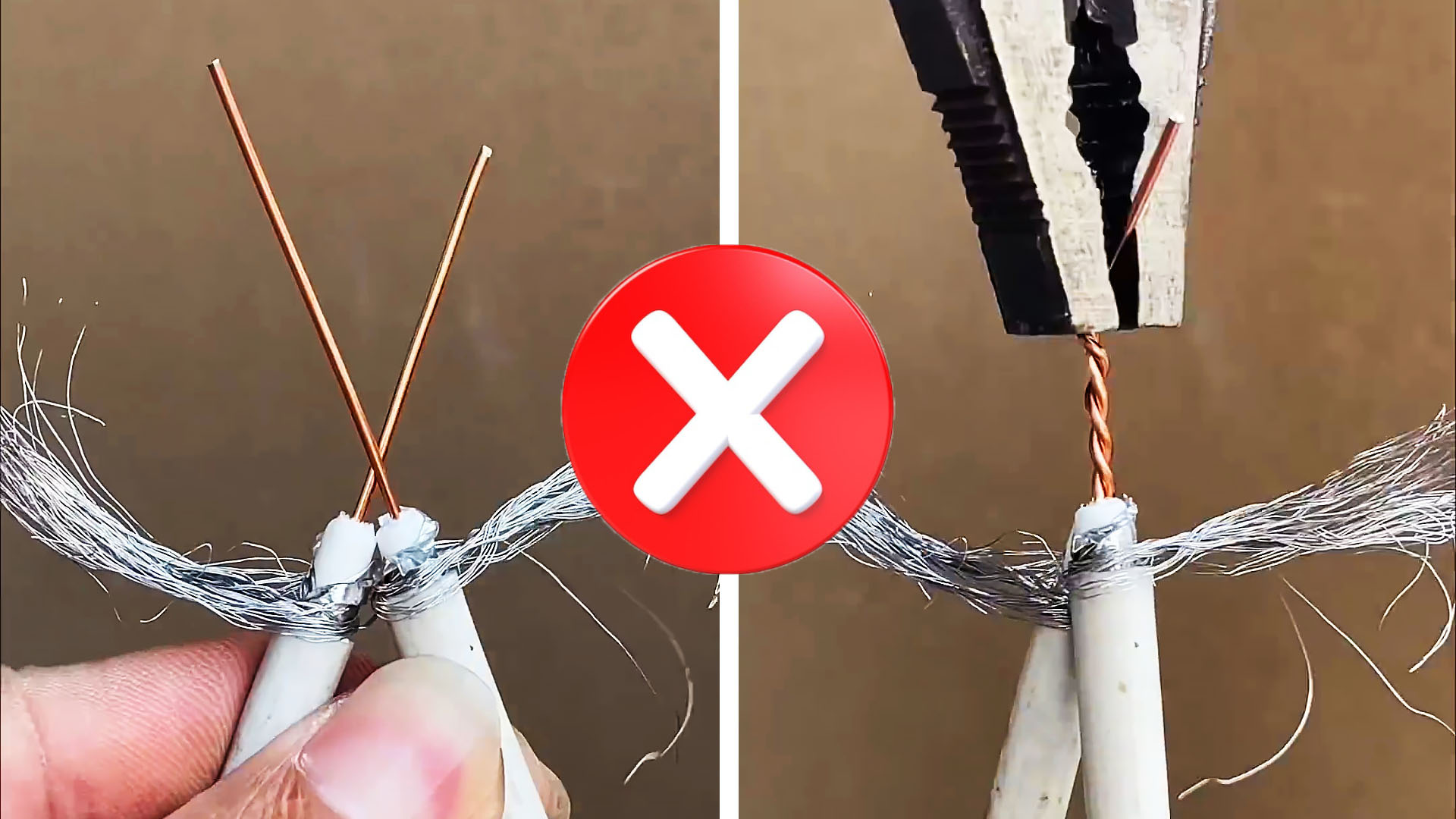

Простое соединение телевизионного кабеля без специального соединителя (муфты)

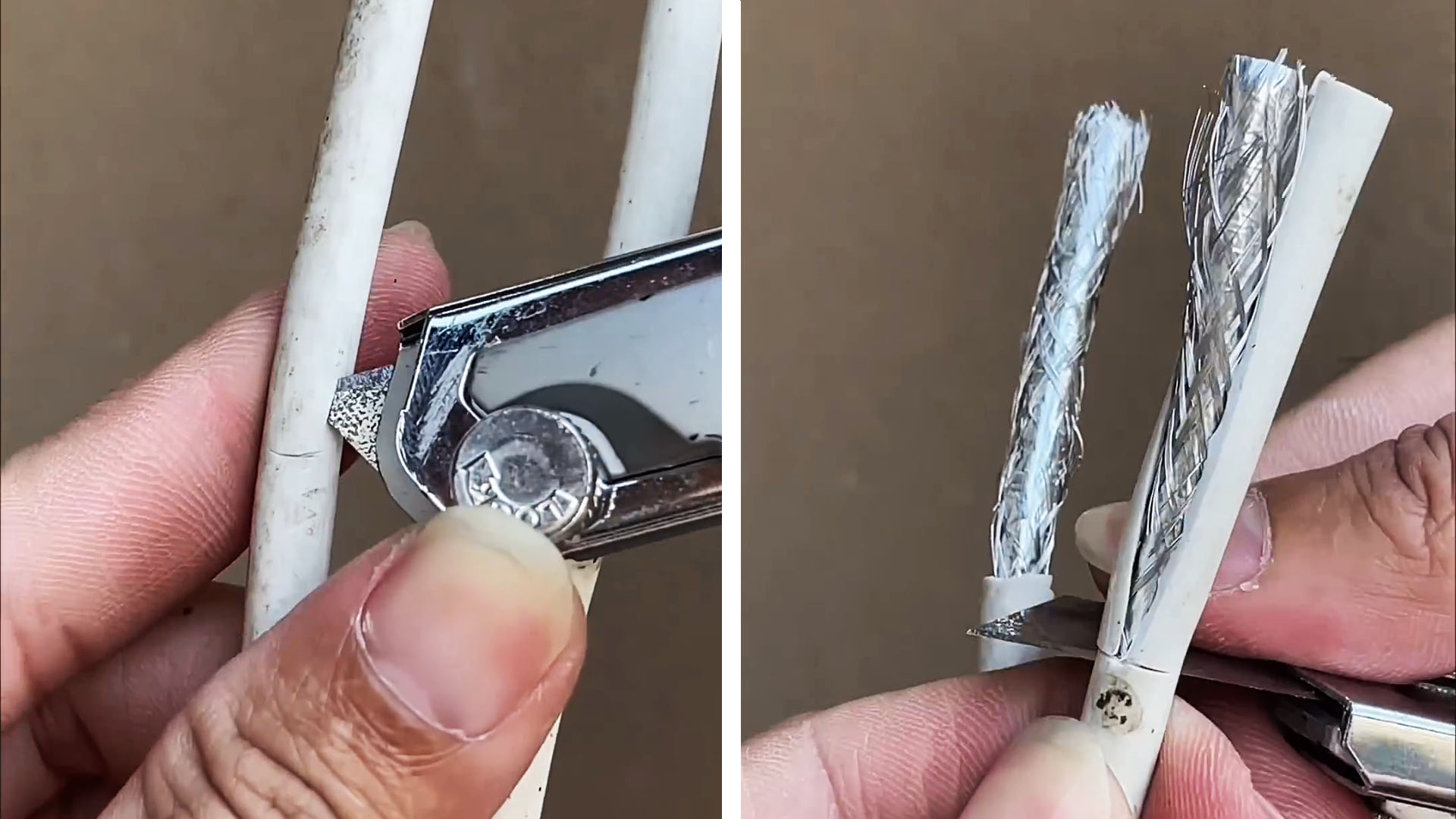

При помощи канцелярского ножа разрезаем изоляцию каждого конца кабеля вдоль, на расстояние 4-5 см. Затем от начала разреза, по кругу делаем разрез, который полностью отрежет изоляцию.

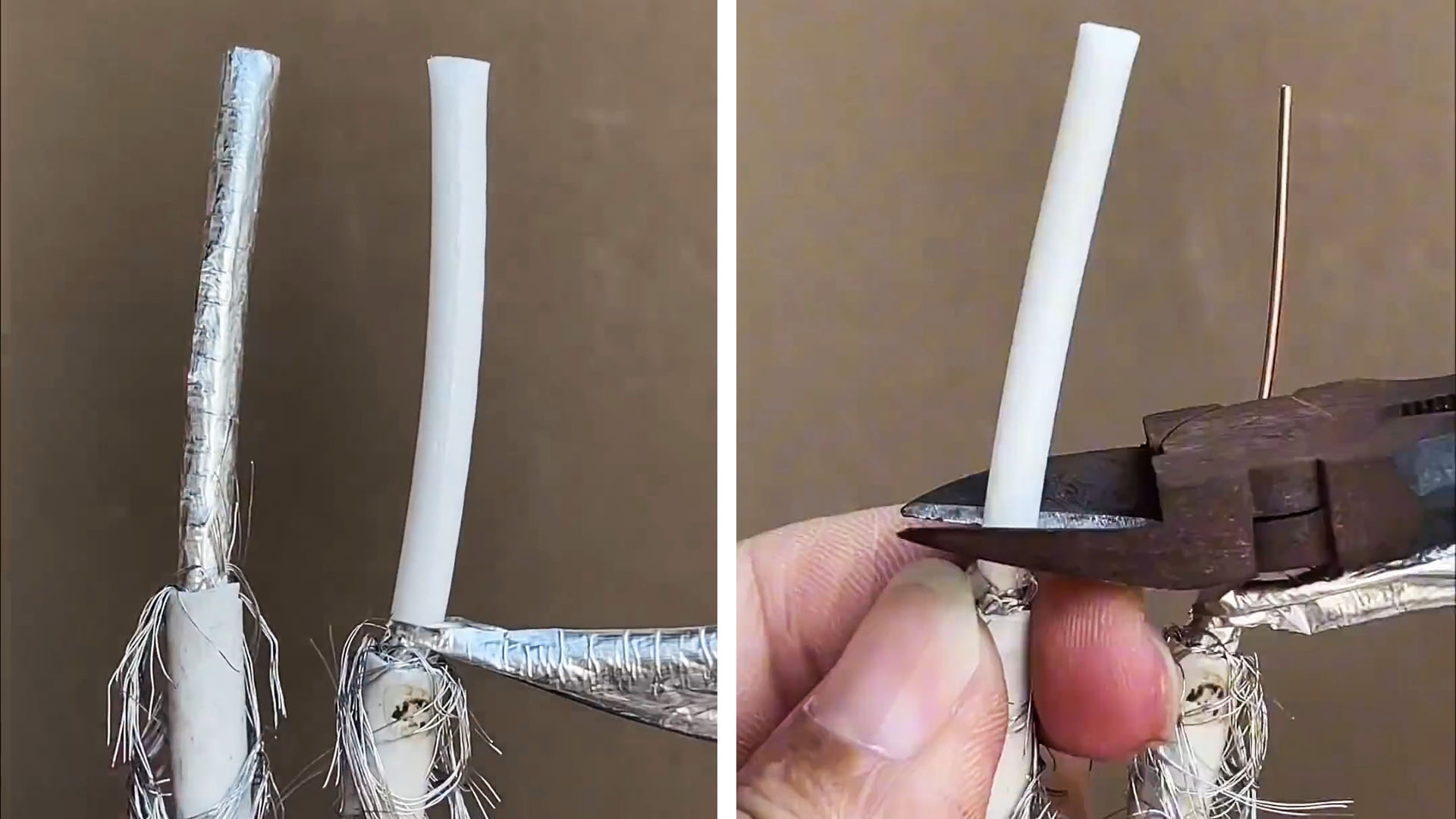

Оплетку и экранирующую пленку расправляем вниз по кабелю. При помощи кусачек или плоскогубцев удаляем экран с центральной жилы, не доходя 0,5-1 см от начала экрана.

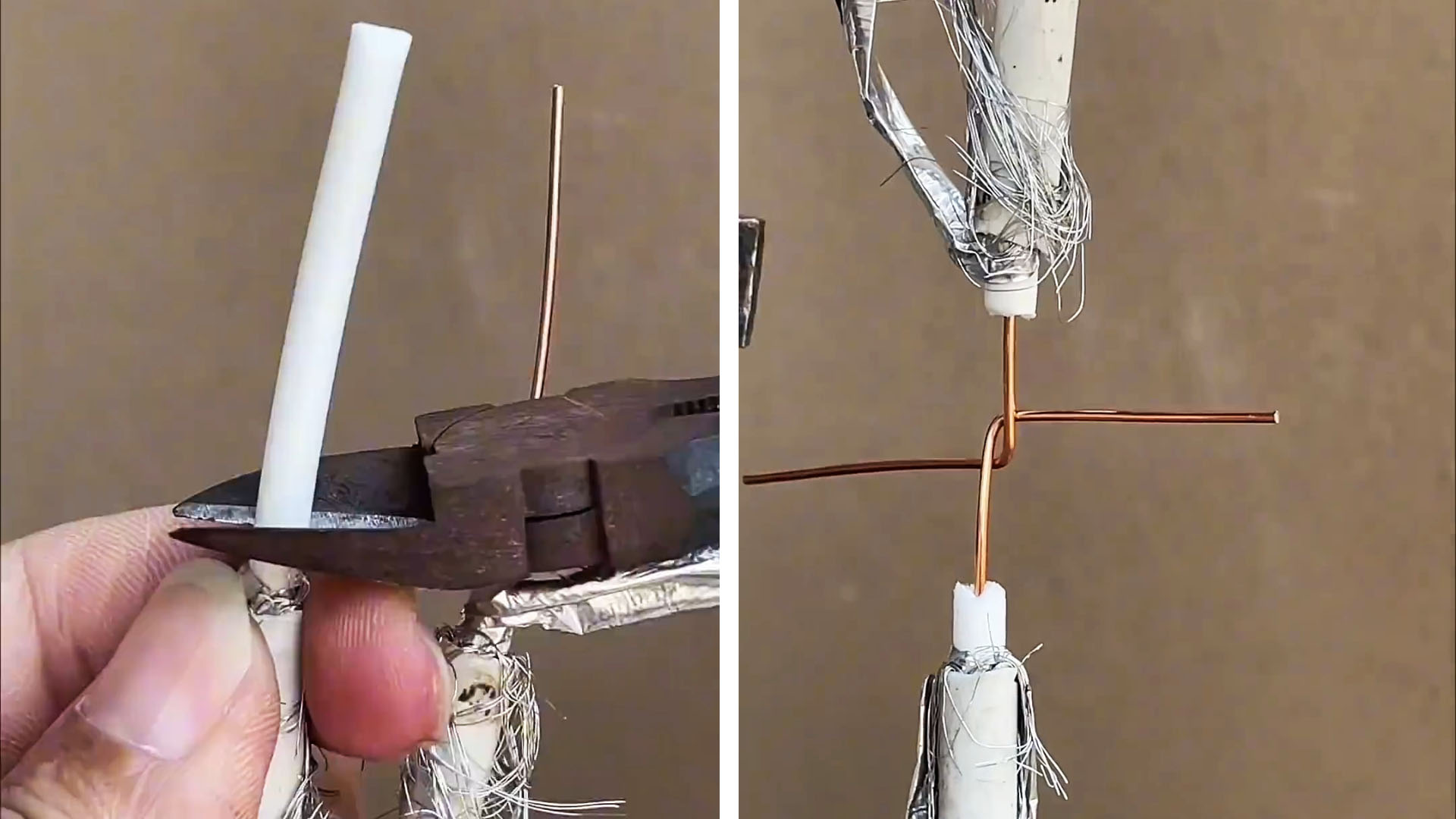

Сгибаем центральные жилы у обоих кабелей по центру, под прямым углом. Располагаем кабель один напротив другого, и углами схлестываем центральные жилы. Смотрите фото.

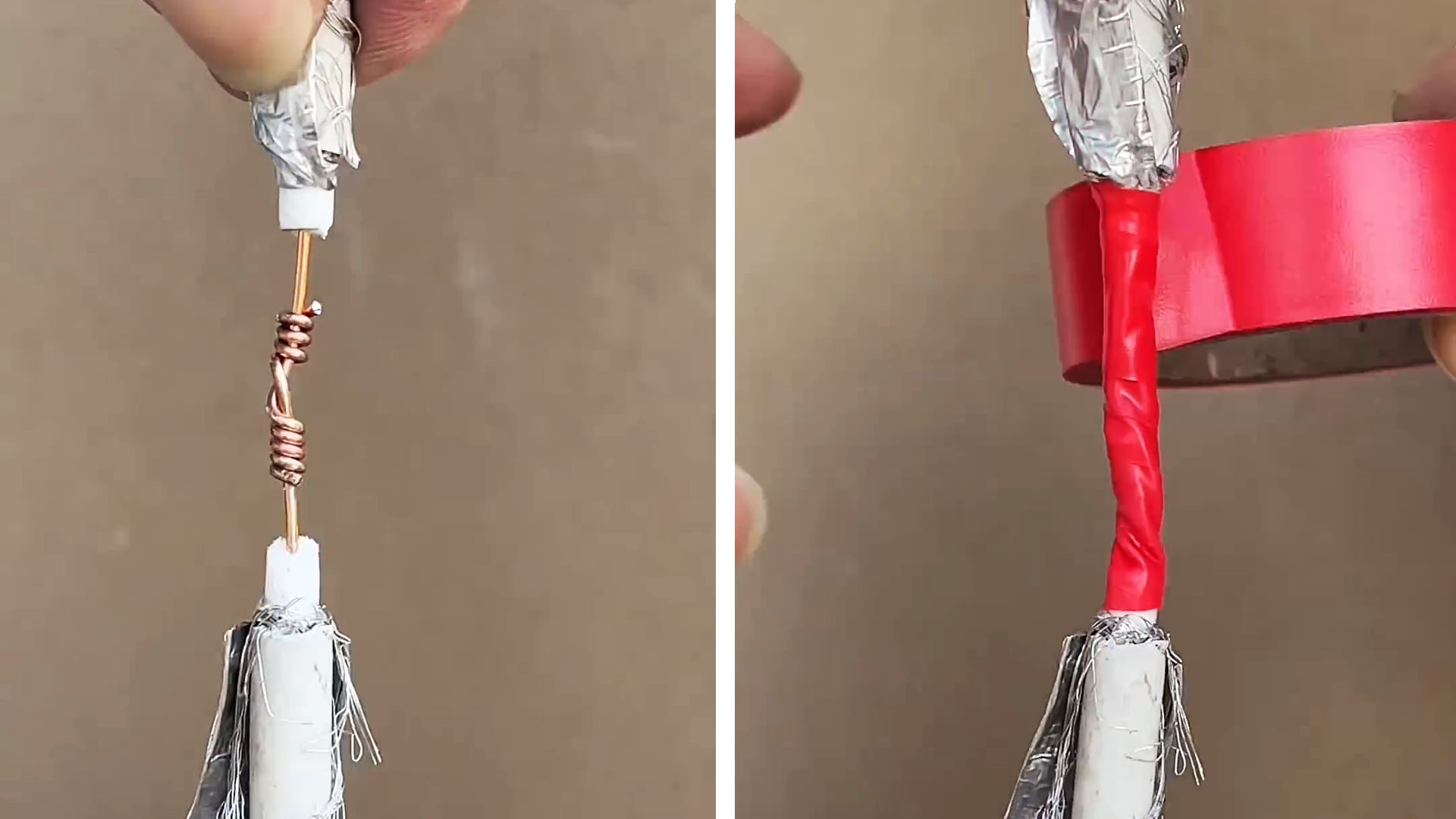

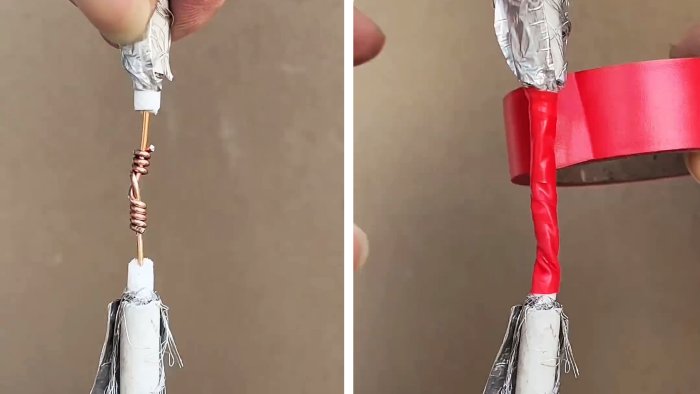

Закручиваем жилу одного кабеля на жилу другого. В конце оставшиеся отрезки подгибаем плоскогубцами. Изолируем соединение изолентой плотно в два слоя.

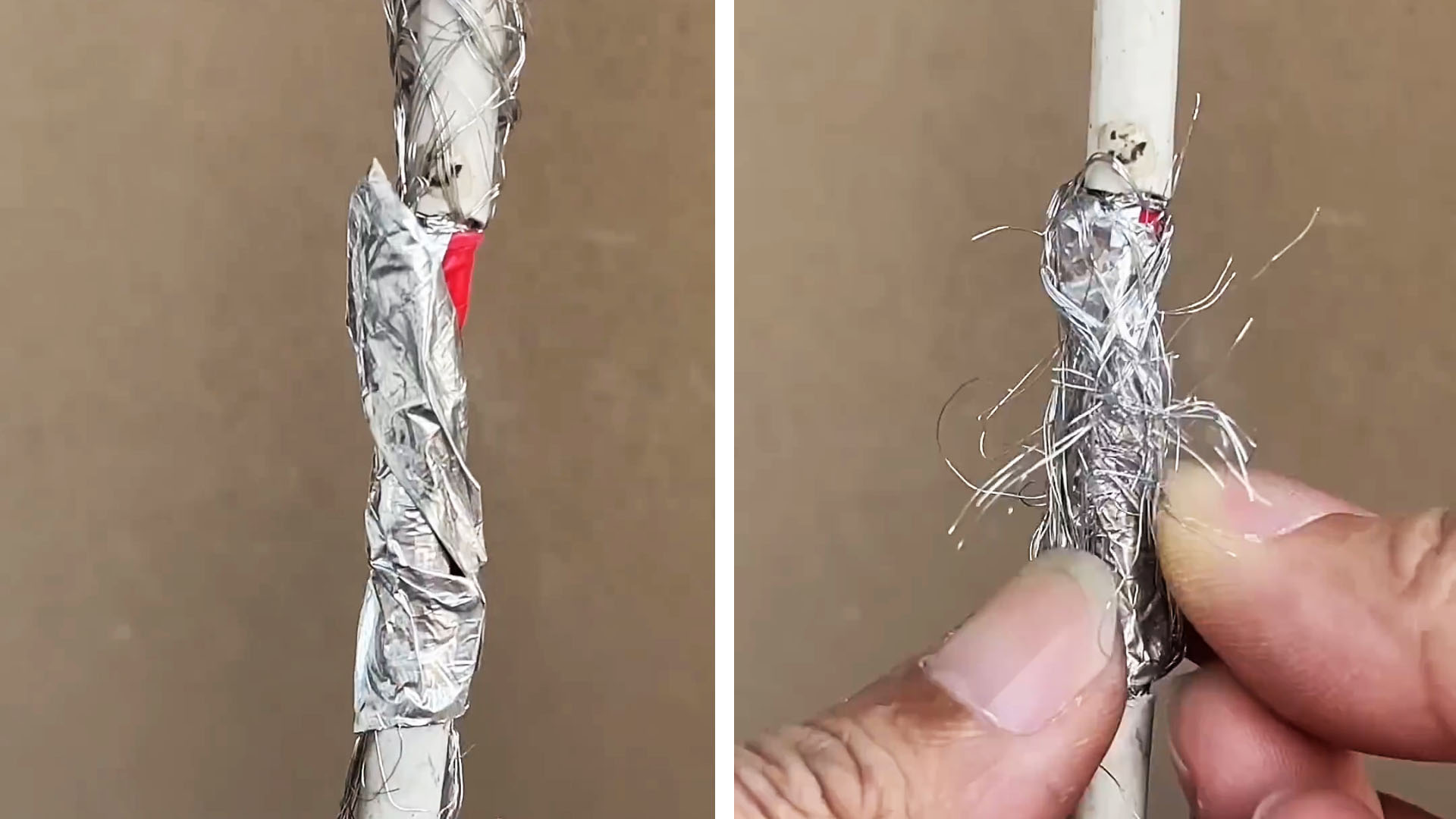

Поочередно экранированную пленку накладываем со всех кабелей в центр, распределяя по окружности изоленты. Тоже проделываем с экранирующей оплеткой.

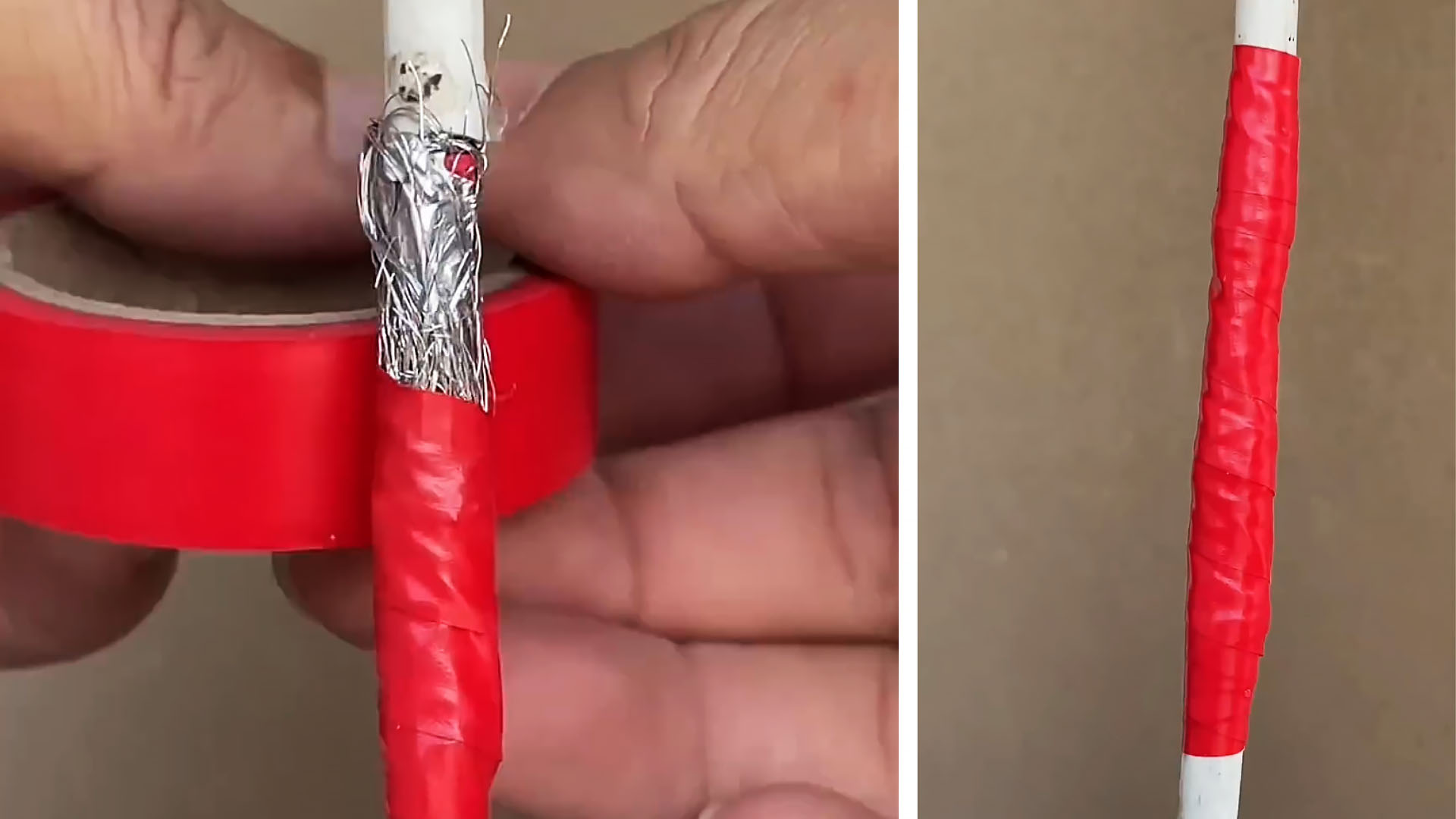

Фиксируем это всё дело изолентой, плотно проматывая в 2-3 слоя.
Всё готово.
Благодаря надежному соединению центральных жил в замок, такой кабель не разорвется в месте соединения. А при должной укладке экрана и экранирующей оплетки не будет пропускать помехи и паразитные сигналы.
