Как сделать аварийный аккумуляторный фонарь для любых ситуаций
«Долгоиграющий» фонарь необходимая вещь в любом хозяйстве. Он поможет при отключении электричества и будет верным помощником при работе в местах с плохой освещенностью. Конструкция его проста и незамысловата. Построен он на распространенных элементах 18650, а корпус склеен из канализационной ПВХ трубы. Дефицитных деталей нет.

Понадобятся следующие детали и материалы

Как сделать аварийный фонарь на аккумуляторах

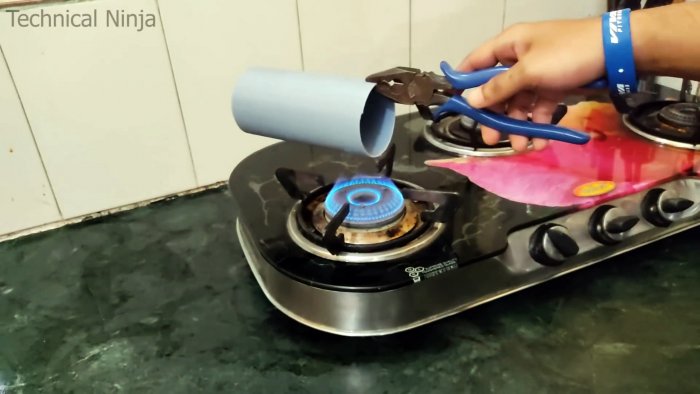

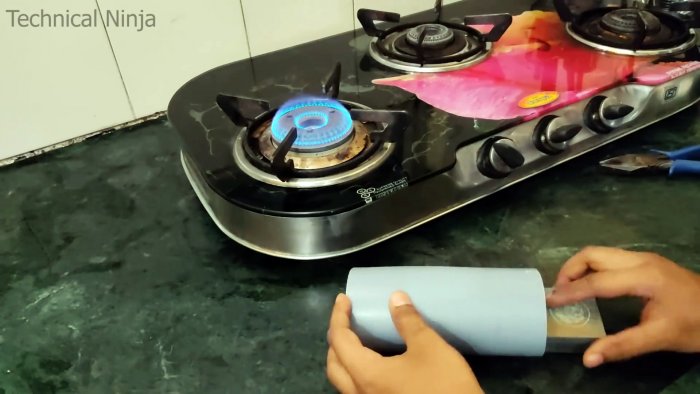

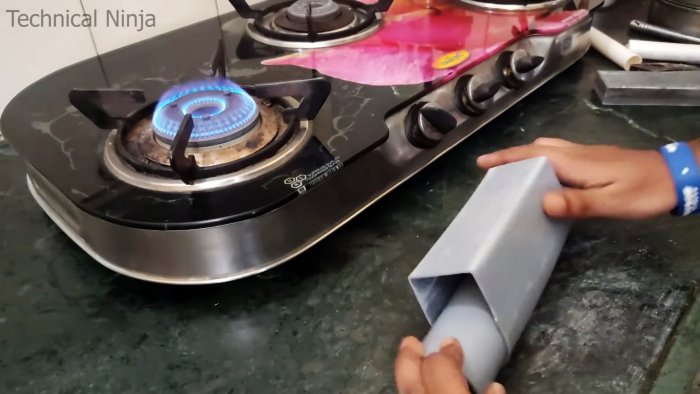

Кусок канализационной ПВХ трубы отрезаем и нагреваем до размягчения.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций
Формуем вручную две стороны.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций
И полукруг при помощи другой трубы с меньшим диаметром.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

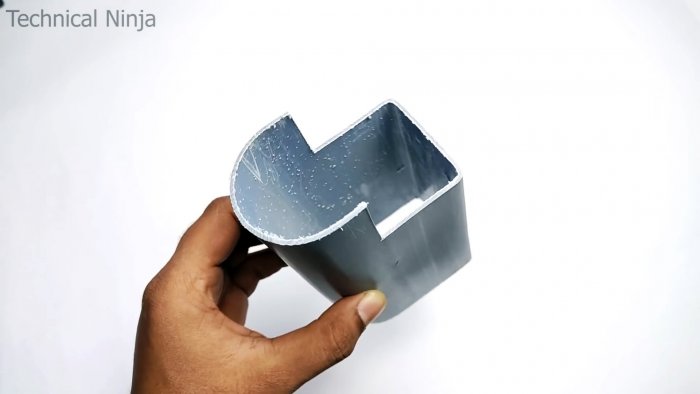

В результате получается корпус будущего фонаря. Обрезаем неровные края, вырезаем угол где будет ручка.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

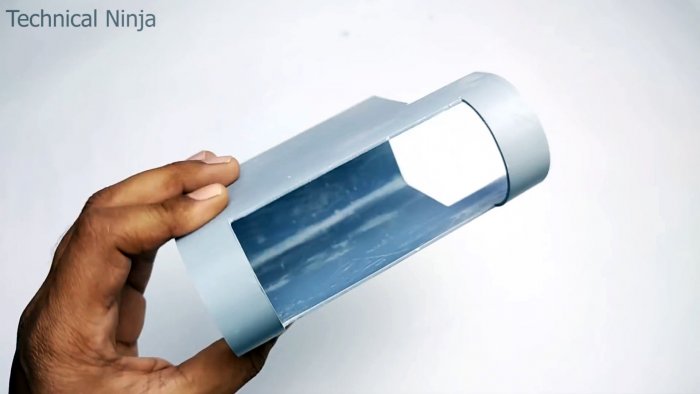

Выпиливаем окошко для отражателя.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

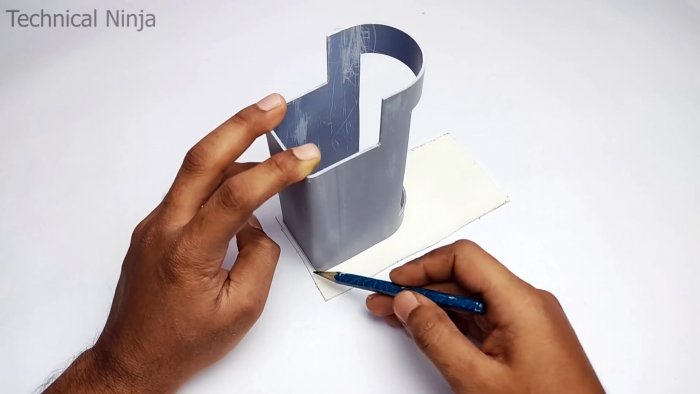

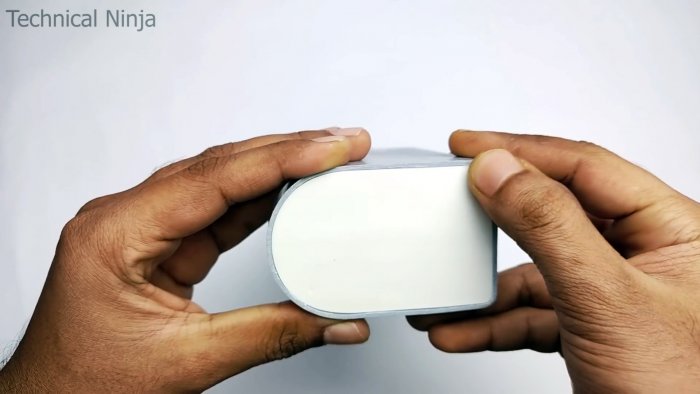

Из плоского пластика вырезаем заглушки.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

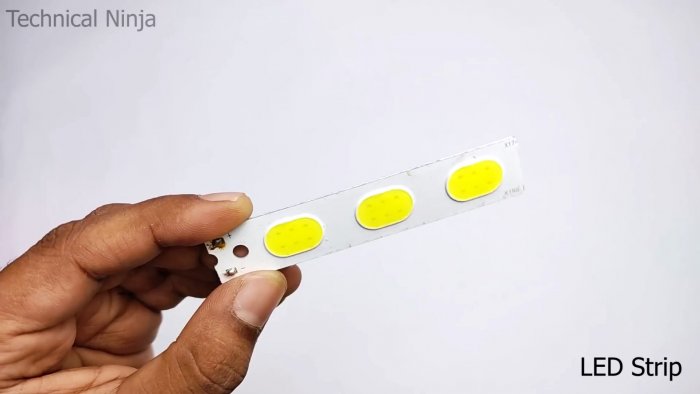

Берем кусок мощной светодиодной ленты на 5 В.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

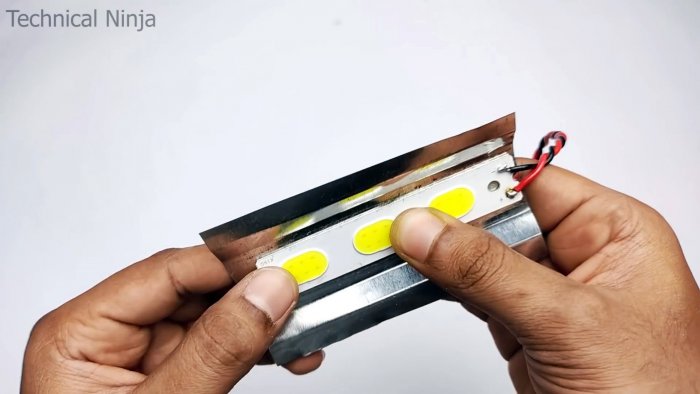

Из консервной оцинкованной банки вырезаем отражатель. Приклеиваем светодиодную ленту к нему.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

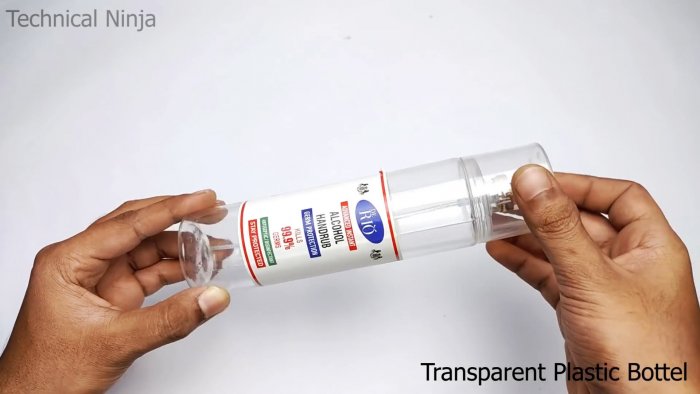

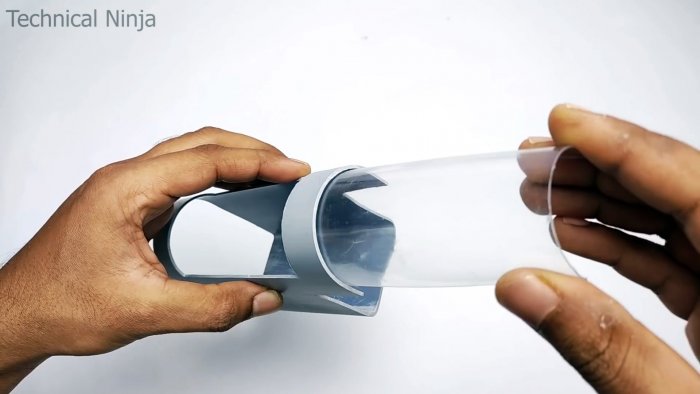

Из прозрачного флакона вырезаем стекло и вклеиваем в корпус фонаря.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

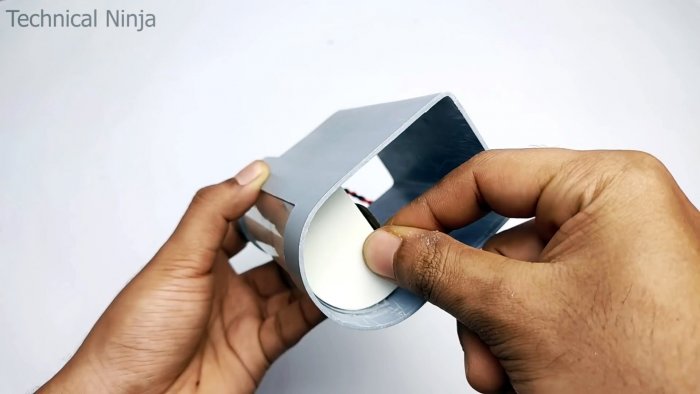

Устанавливаем отражатель, фиксируем заглушками.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

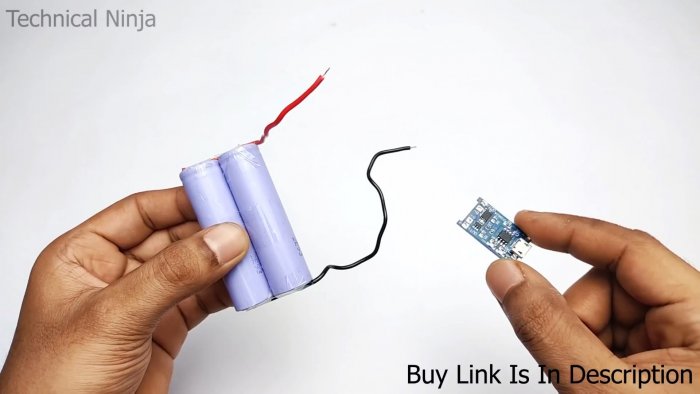

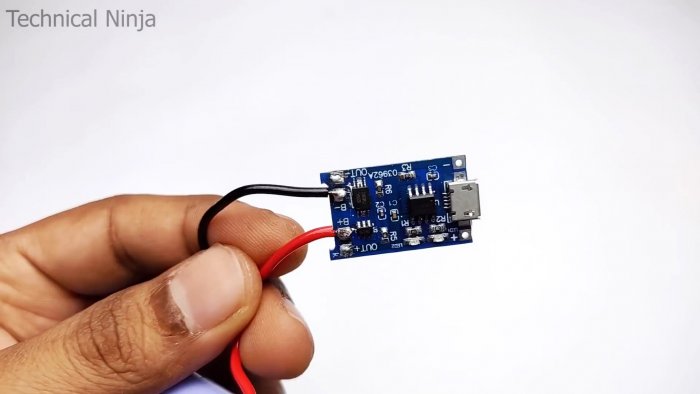

К модулю зарядки припаиваем батарею из 2-х паралельно соединенных аккумуляторов.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

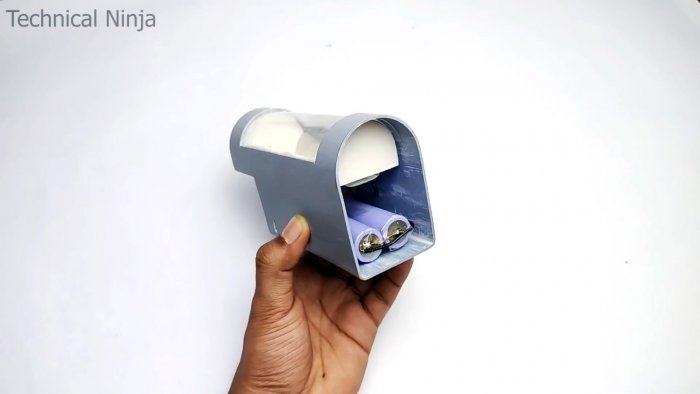

Батареи вклеиваем в корпус на двойной скотч.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

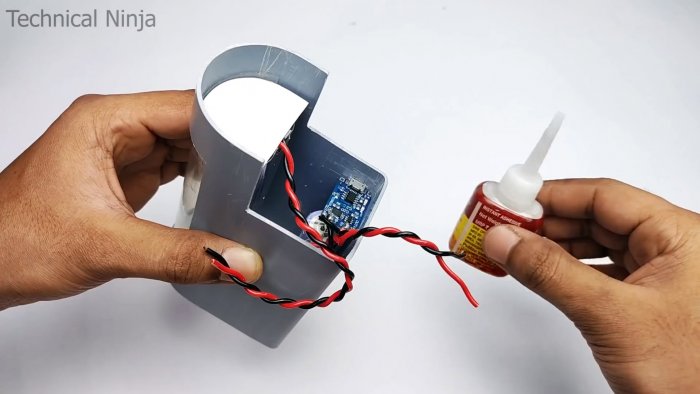

Для модуля зарядки делаем пропил в корпусе под гнездо подключения зарядника. Фиксируем модуль клеем.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

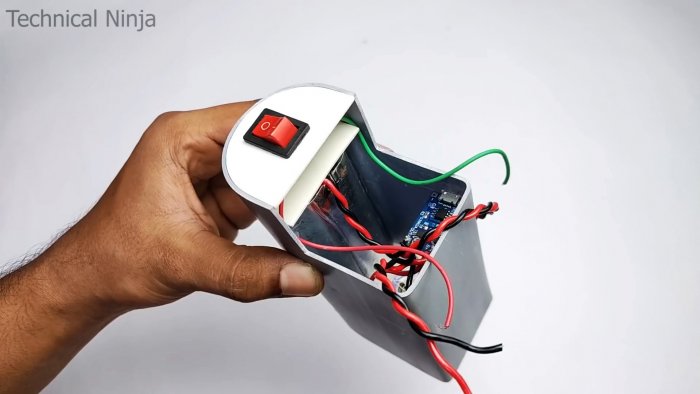

В верхней заглушке делаем прорезь под переключатель. Устанавливаем заглушку, спаиваем проводы.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

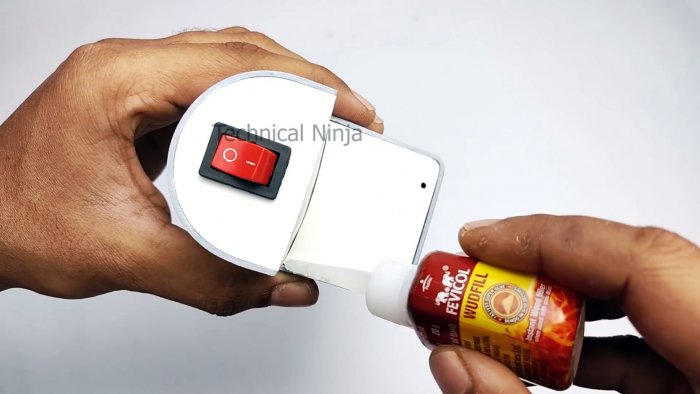

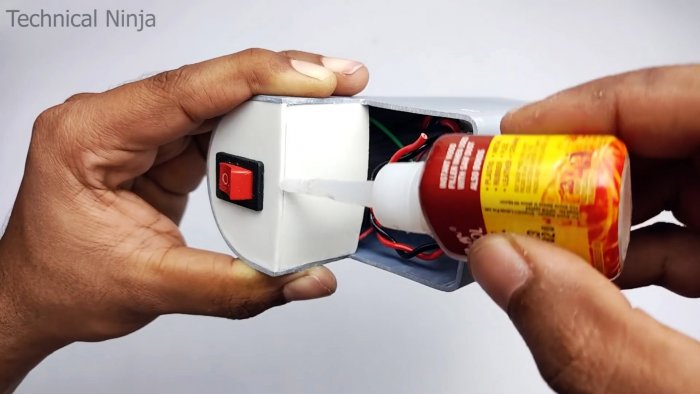

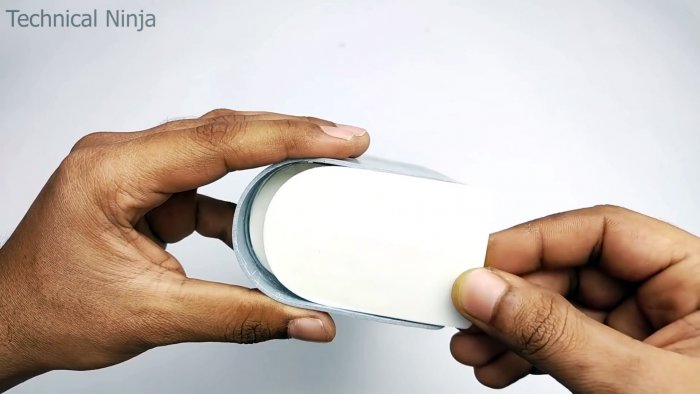

Закрываем все места заглушками.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

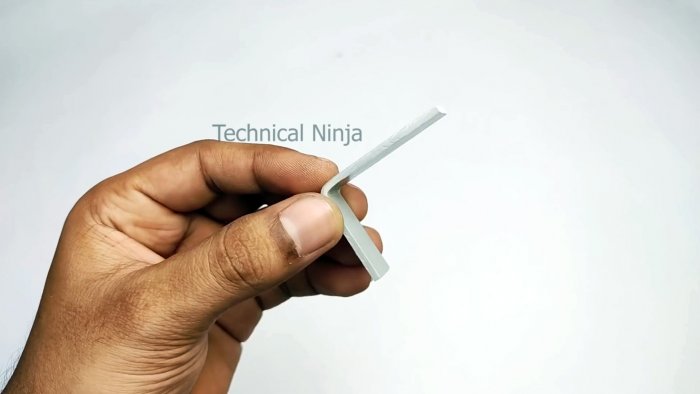

Из отрезка пластика делаем ручку, приклеиваем на супер клей.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

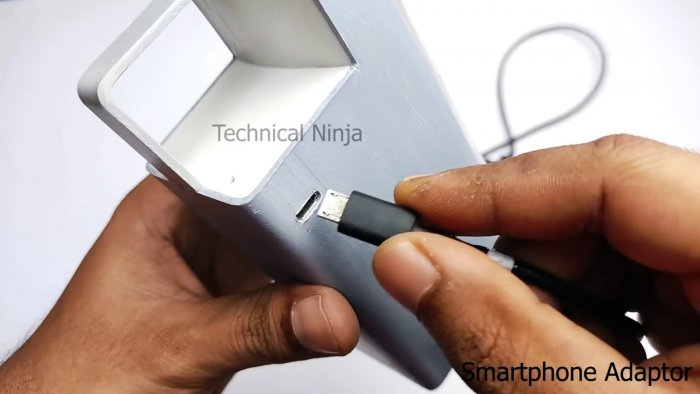

Ставим фонарь на зарядку.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций
Как сделать аварийный аккумуляторный фонарь для любых ситуаций

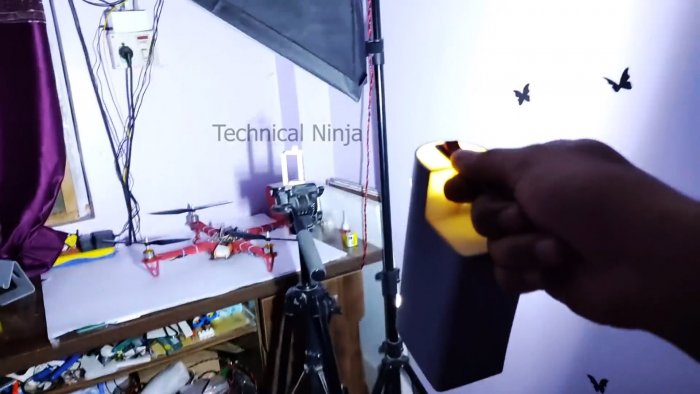

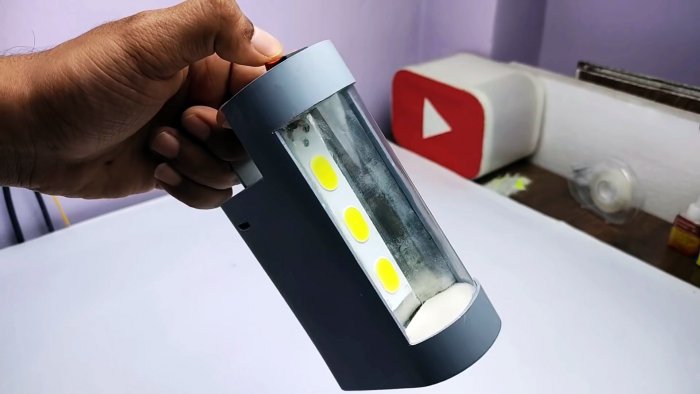

После чего проверяем работу.
Как сделать аварийный аккумуляторный фонарь для любых ситуаций
Светит отлично. Такого свечения хватит на 6-7 часов непрерывной работы. В корпусе еще осталось, поэтому при желании, количество батарей можно увеличить в двое.
Более простая конструкция самодельного аварийного фонаря - https://sdelaysam-svoimirukami.ru/7267-kak-sdelat-avarijnyj-fonar.html
