Светодиодные панели способны светить не хуже автомобильных фар или прожектора на маяке, однако для этого на них нужно подать достаточное питание. Используя связку светодиодная панель и большой аккумуляторный блок из старых батарей ноутбука можно сделать очень мощный фонарь прожектор.
Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

Материалы:

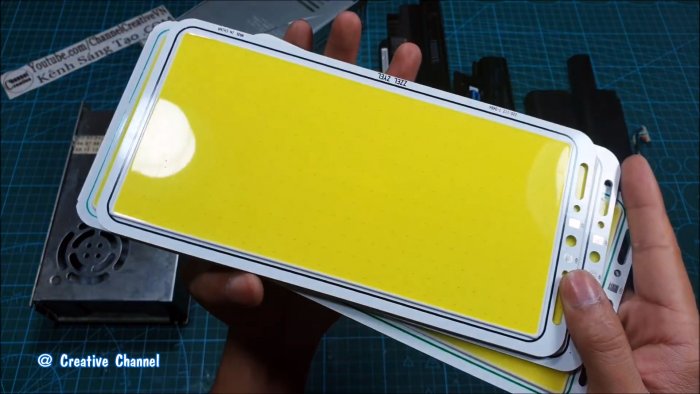

  • светодиодная панель 12В 70 Вт - http://ali.pub/4mqfck
    Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

  • аккумуляторы 18650 – 18 шт. - http://ali.pub/4942zo
  • контроллер заряда 3S для 18650 11,1 В 25А - http://ali.pub/4mqfli
  • провода;
  • алюминиевый корпус от блока питания;
  • двусторонняя клейкая монтажная лента;
  • термопаста;
  • клавишный выключатель;
  • разъем для зарядки и зарядное устройство;
  • дверные ручки – 1-2 шт.

Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

Изготовление мощного фонаря

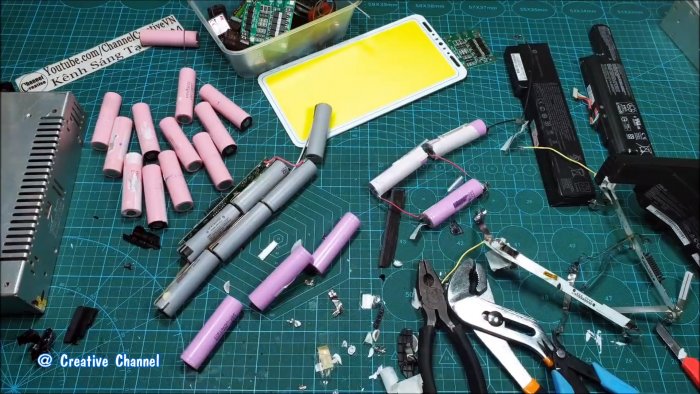

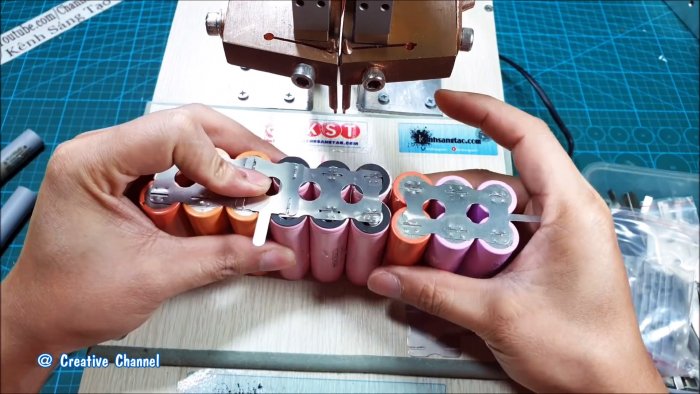

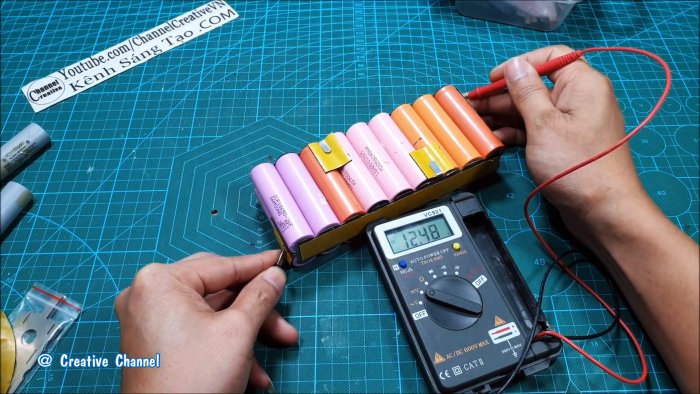

Для питания светодиодной панели 12В 70 Вт необходимо собрать аккумуляторный блок соответствующих параметров. Элементы питания для него можно снять из старых батарей от ноутбуков. Перед этим каждый из них нужно протестировать. Потребуется отобрать 18 живых аккумуляторов и собрать из них большой блок. Он будет состоять из 3-х малых блоков. В каждом из них используется 6 параллельно подключенных аккумулятора. Для их соединения нужно спаять контакты проводом, или как в примере воспользоваться пластинами и точечной сваркой.
Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

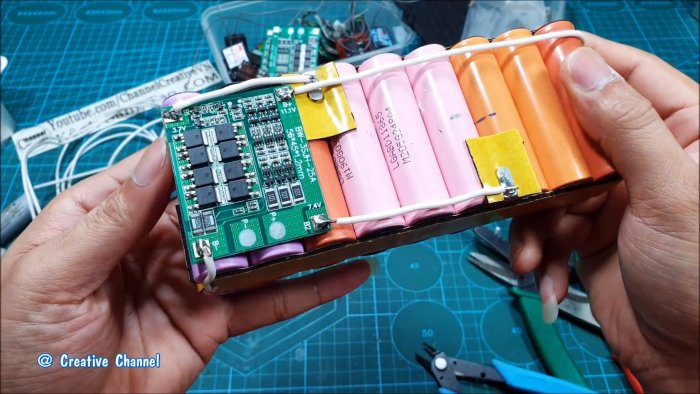

Затем 3 малых блока с параллельно подключенными аккумуляторами присоединяются к контроллеру согласно его схеме уже последовательно. Собранный таким образом элемент питания будет иметь необходимое напряжение 11,1 В и большую емкость. Контроллер можно приклеить прямо к батареям на двусторонний скотч.
Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

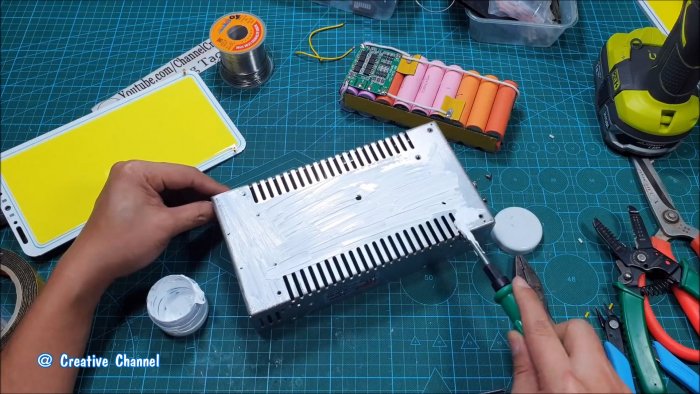

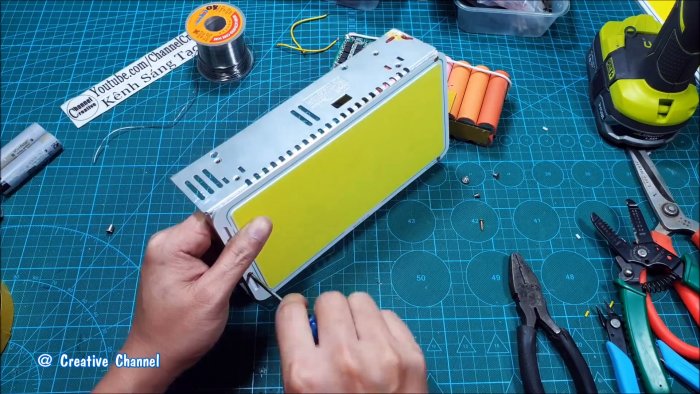

Далее на алюминиевый корпус от блока питания прикручивается светодиодная панель. Перед этим по месту ее расположения наносится термопаста, чтобы корпус эффективно отбирал тепло от светодиодов и его рассеивал.
Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

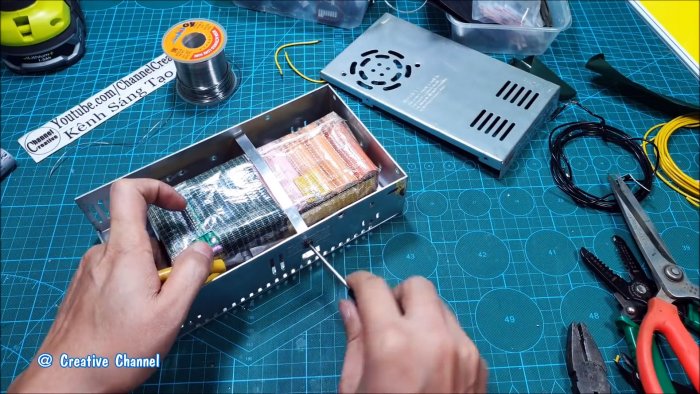

В корпус на двустороннюю клейкую ленту вклеивается собранная батарея. Для надежности крепления аккумуляторов между собой и защиты контактов от влаги нужно ее заклеить скотчем. Также батарея дополнительно притягивается к корпусу стальной лентой.
Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

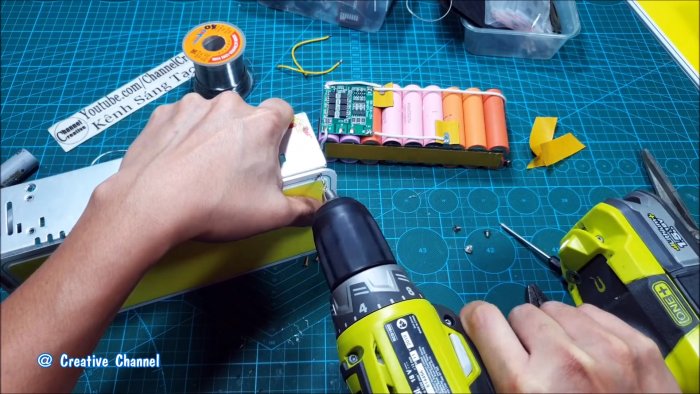

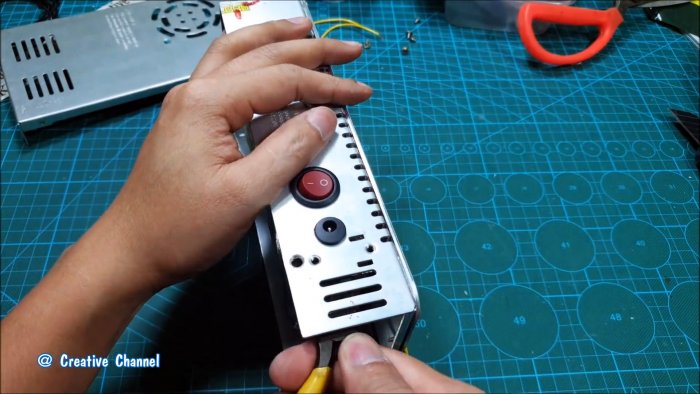

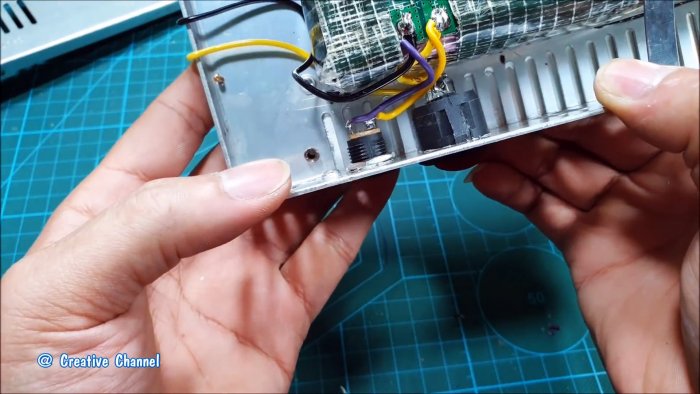

Затем контакты от светодиодной панели через клавишный выключатель подсоединяются к батарее. Сам выключатель врезается в корпус в удобном месте. Также к контроллеру припаиваются провода от разъема подзарядки, установленного рядом с кнопкой включения.
Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

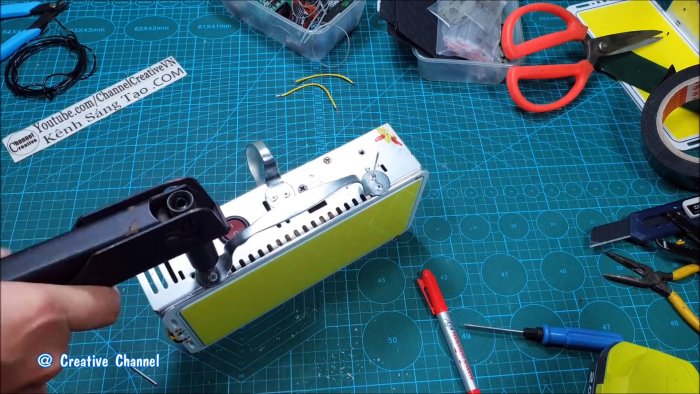

Завершающим этапом сборки фонаря является установка крышки и прикручивание к корпусу дверных ручек для удобного ношения. Заряжается такой прожектор зарядным устройством на 12 В.
Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

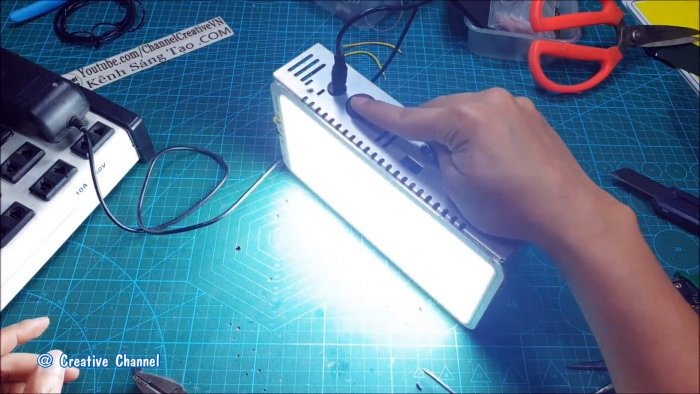

Светит просто мега можно.
Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

Как сделать мега мощный фонарь из старых аккумуляторов от ноутбуков и светодиодной панели

Смотрите видео
