Как сделать щупы для удобной проверки SMD компонентов
SMD компоненты плат настолько мелкие, что проверять их обычными щупами мультиметра неудобно. Для этого используется специальный щуп-пинцет. Сделать его можно своими руками.
Как сделать щупы для удобной проверки SMD компонентов

Материалы:

  • текстолит;
  • тонкая нержавеющая листовая сталь;
  • обычные щупы, можно сломанные;
  • пинцет.

Процесс изготовления щуп-пинцета

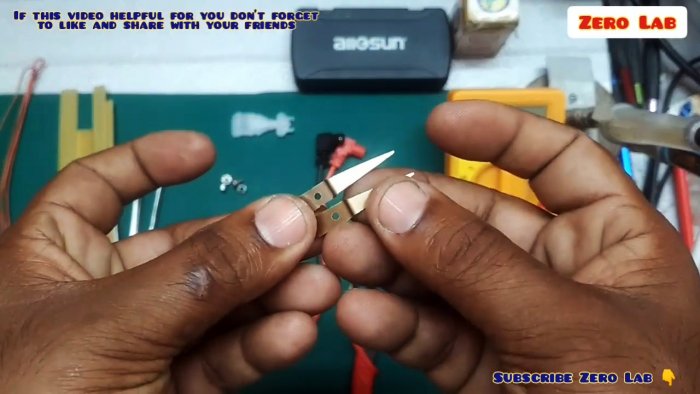

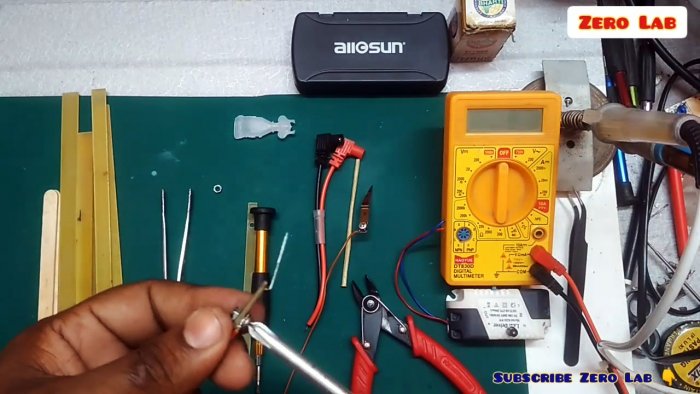

Необходимо выточить и загнуть концы щупов для пинцета из тонкой листовой нержавеющей стали. В них делаются отверстия, затем прикручиваются мелкими винтами провода.
Как сделать щупы для удобной проверки SMD компонентов
Как сделать щупы для удобной проверки SMD компонентов

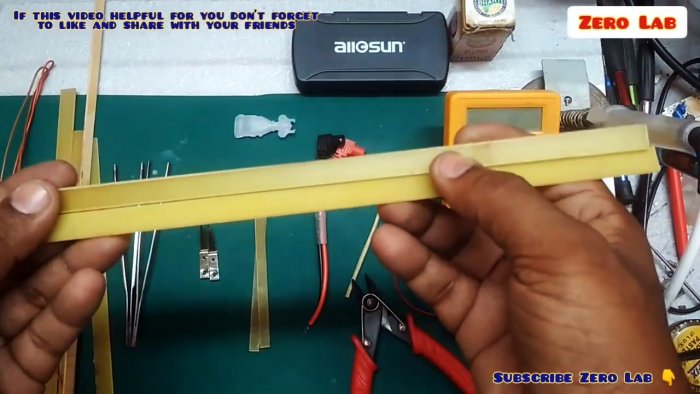

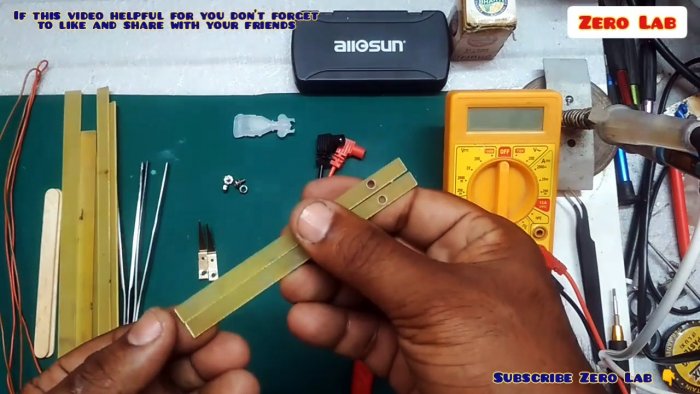

Наконечники прикручиваются к полоскам, сделанным из текстолита.
Как сделать щупы для удобной проверки SMD компонентов
Как сделать щупы для удобной проверки SMD компонентов
Как сделать щупы для удобной проверки SMD компонентов

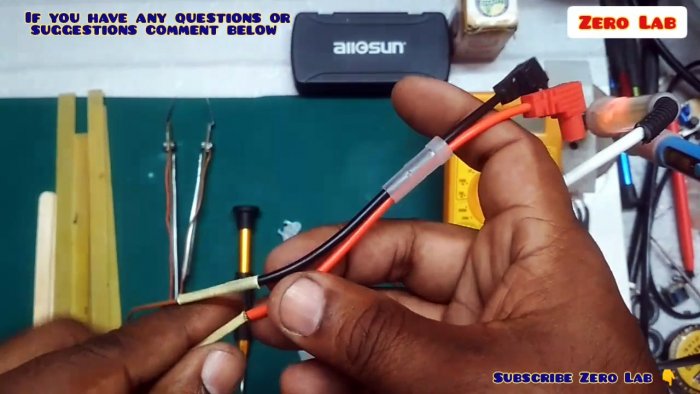

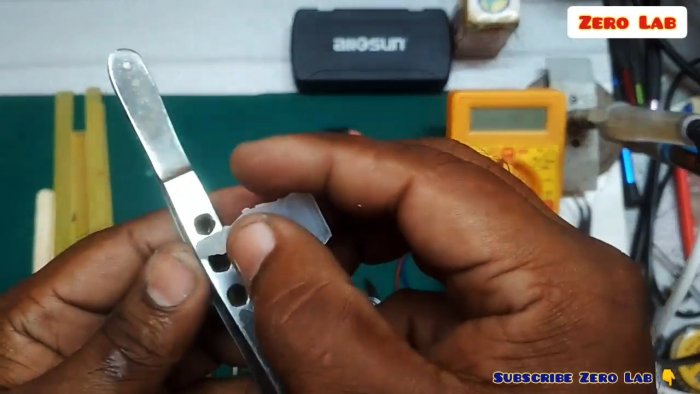

Последние приклеиваются на обычный пинцет. При этом наконечники не должны к нему прикасаться. Остается припаять к проводам штекеры от штатного щупа мультиметра.
Как сделать щупы для удобной проверки SMD компонентов
Как сделать щупы для удобной проверки SMD компонентов

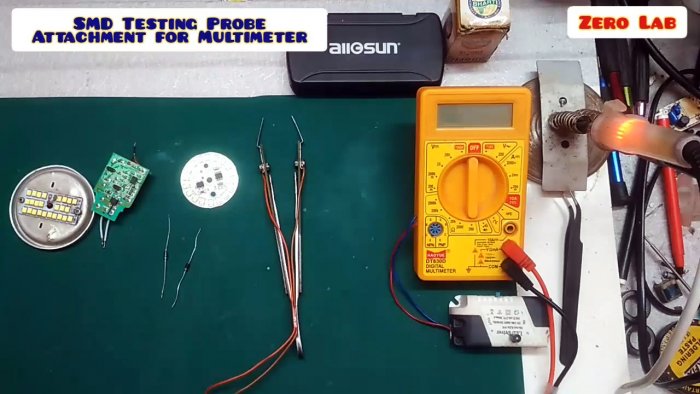

В таком виде щуп-пинцет может использоваться по назначению. Таким образом, если имеются штекеры от сломанных щупов, то переделка будет вообще не затратной.
Как сделать щупы для удобной проверки SMD компонентов

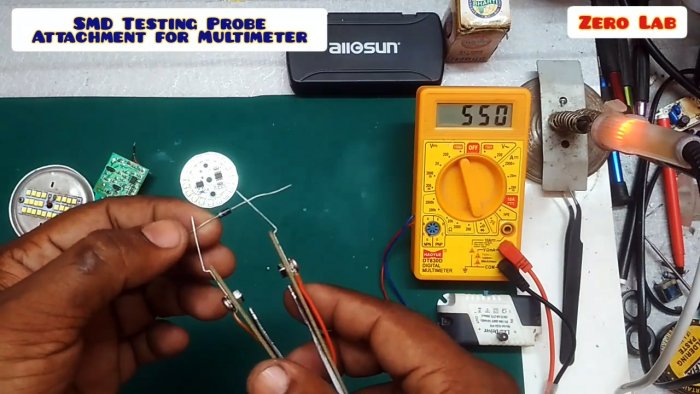

Прозванивать можно и обычные детали, даже удобнее чем обычными щупами.
Как сделать щупы для удобной проверки SMD компонентов
