Как без токарного станка почистить коллектор ротора электродвигателя

О коллектор ротора электродвигателя трутся графитовые щетки, поэтому он понемногу изнашивается и покрывается нагаром. Как следствие контакт на ламелях ухудшается и появляется искрение. Чтобы его убрать, а также сделать профилактику, требуется периодически делать чистку коллектора.

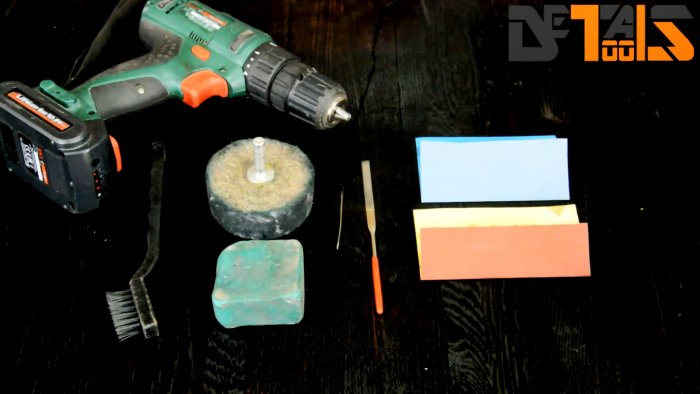

Инструменты:


  • наждачная бумага Р1000 и Р2000;
  • надфиль;
  • паста ГОИ;
  • войлочная насадка на дрель;
  • иголка;
  • щетка по металлу.

Как без токарного станка почистить коллектор ротора электродвигателя

Процесс очистки коллектора

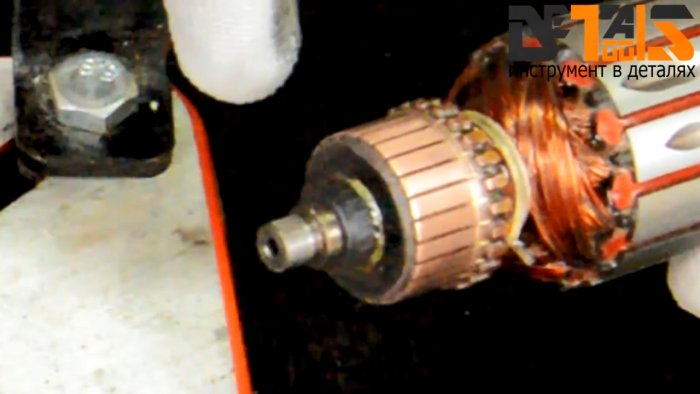

Ротор необходимо демонтировать и снять с него подшипники для удобства работы. Первым делом требуется восстановить плоскость ламелей. Обычно это делается на токарном станке, но в бытовых условиях все выполняется вручную наждачной бумагой Р1000.
Как без токарного станка почистить коллектор ротора электродвигателя

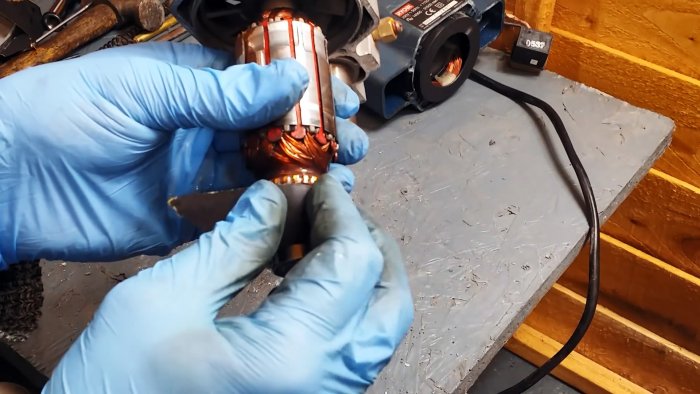

В идеале уложить ее на тонкий брусочек, чтобы шлифовать только выпуклости ламелей. В данном случае износ минимален, так что достаточно потереть их без подкладки, чтобы убрать микронеровности.

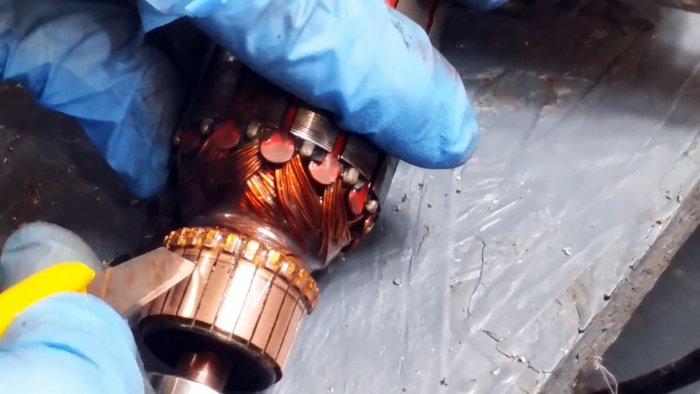

Далее нужно снять фаску с острых граней ламелей. Для этого между ними нужно провести пару раз уголком надфиля. Инструмент ведется плавным движением от намотки к краю ротора.
Как без токарного станка почистить коллектор ротора электродвигателя

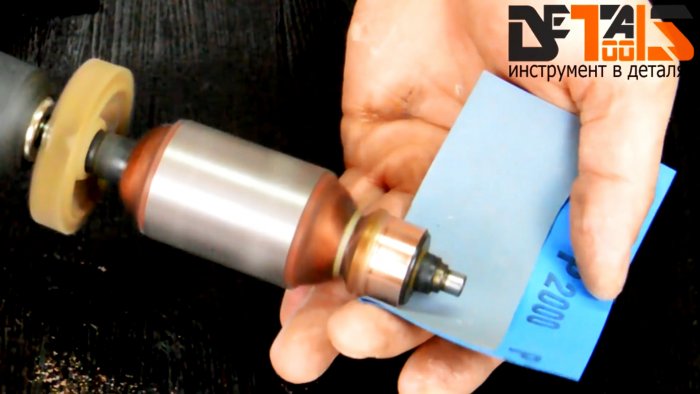

После снятия фаски ротор зажимается в дрели, и выполняется полировка ламелей наждачкой Р2000.
Как без токарного станка почистить коллектор ротора электродвигателя

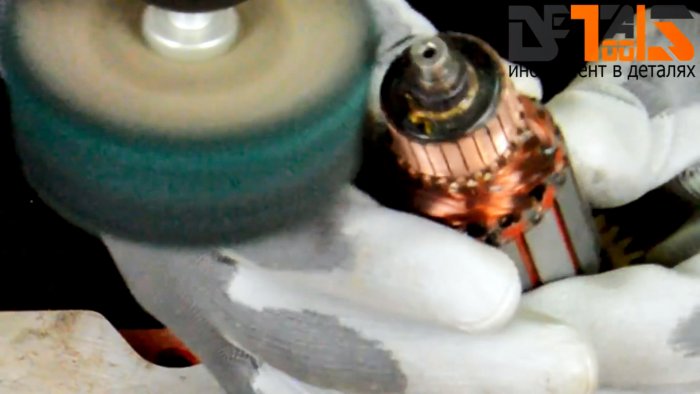

Затем их поверхность доводится до идеала войлочным кругом с пастой ГОИ.
Как без токарного станка почистить коллектор ротора электродвигателя

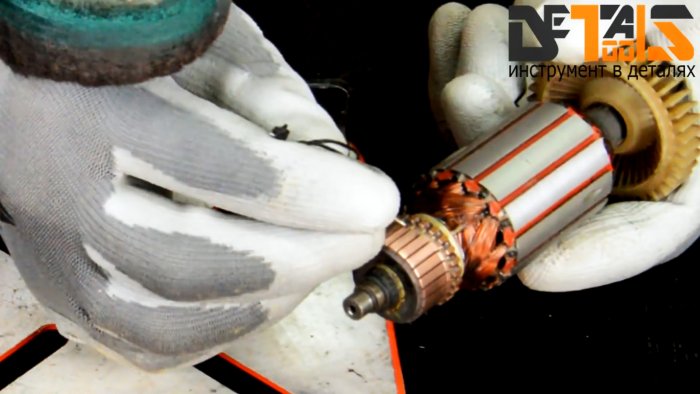

В завершение требуется убрать металлическую пыль между ламелей, прочистив зазоры иголкой. Затем нужно смахнуть ее остатки мягкой металлической щеткой.
Как без токарного станка почистить коллектор ротора электродвигателя

После этого на ротор насаживаются подшипники, и он устанавливается обратно.
Как без токарного станка почистить коллектор ротора электродвигателя

Если у вас на коллекторе отвалились ламели, то как их починить, читайте тут - https://sdelaysam-svoimirukami.ru/5579-vosstanovlenie-kollektornyh-plastin-jakorja-jelektrodvigatelja.html
