Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Хороший держатель для пайки (она же – «третья рука»), с тремя, четырьмя, или даже шестью гибкими держателями, стоит недёшево. Самый дешёвый держатель, более-менее приличный, которую я нашёл в интернете, стоит около 2,5 т.р. Деньги эти, конечно, не такие уж и большие, в наше время, но зачем их тратить на то, что можно получить в пять-шесть раз дешевле? На сэкономленную разницу лучше докупить качественный расходный материал для пайки, или даже новый паяльник! Прикинем цены: один гибкий держатель стоит около 150 рублей (http://ali.pub/5j721g). Лупа, средних размеров – 70 рублей (http://ali.pub/5j7264). USB-лампочка – 100 руб. (http://ali.pub/5j728n). USB-вентилятор – 100 руб. (http://ali.pub/5j72mu). Модуль зарядки – 45 руб. (http://ali.pub/5iw0ad). Основу для станции, аккумулятор от телефона, проводку, USB-разъём, и тумблер, можно извлечь из каких-нибудь старых и ненужных электроприборов. Итого: потрачено меньше семи ста рублей.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Разница, по-моему, более чем очевидна! А о том, как все эти купленные части собрать воедино, и правильно и быстро подключить, я сейчас и постараюсь более подробно изложить. Работа эта недолгая, увлекательная и занятная.

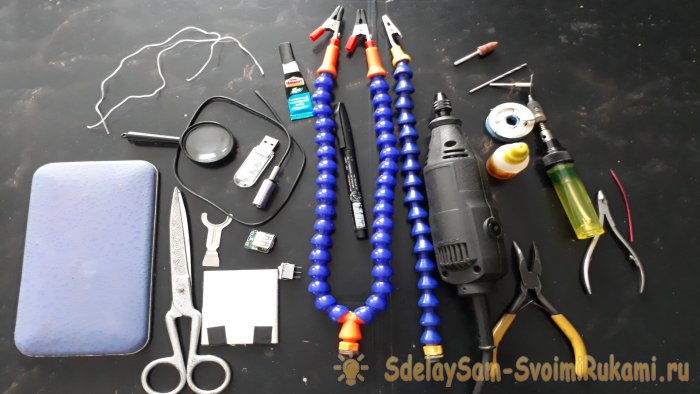

Понадобится


Материал:
  • Гибкие держатели, 3 шт. (можно больше, на своё усмотрение) - http://ali.pub/5j721g
  • Небольшая лупа - http://ali.pub/5j7264
  • USB-лампочка - http://ali.pub/5j728n
  • USB-вентилятор - http://ali.pub/5j72mu
  • Основа для станции, что-то типа небольшой чаши с низкими краями (я взял крышку старого футляра от бритвы).
  • USB-разъём с кабелем длиннее гибкого держателя.
  • Модуль зарядки на 3,7 вольт с выходом на 5 вольт - http://ali.pub/5iw0ad
  • Плоский аккумулятор (можно от старого телефона) - http://ali.pub/5iw03r
  • Выключатель.
  • Тонкая проводка (около 30 см.)

Инструмент:
Мини дрель с режущим диском и свёрлами. Паяльник с припоем. Кусачки. Плоскогубцы. Ножницы. Секундный клей. Пистолет с горячим клеем. Изоляционная лента. Маркер.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Сборка держатель третья рука


Для начала подготовим основу. В ее роли может выступить что угодно, что влезет в ящик для паяльника, и что имеет полость внутри – корпус от старого роутера, ресивера, или крышка от какой-нибудь прямоугольной крепкой коробочки. Делаем на ней маркером разметку, в тех местах, где на Ваш взгляд, будет наиболее удобное положение для держателей, выключателя, и входа для модуля зарядки. Высверливаем и вырезаем отверстия для держателей, выключателя, и модуля.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Далее, приклеиваем на секундный клей, к противоположной от отверстий стороне, аккумулятор. Если на нём отсутствует, или повреждена изоляция, то изолируем его изолентой.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Теперь «отредактируем» модуль зарядки! От него нужно отделить USB-разъём, чтоб в дальнейшем он не мешал пайке.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Я его тупо отпилил режущим диском. Можно отпаять, если не лень. Главное – не повредить контакты, и иметь к ним доступ. Контакты нам нужны только «плюс» и «минус», которые выводят на USB 5 вольт. Вот схема:
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Далее, клеим на горячий клей модуль зарядки, к соответствующему выходу в корпусе.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

При помощи паяльника, соединяем проводами контакты аккумулятора, и входные контакты модуля. Соблюдаем полярность! Тут же необходимо заизолировать контакты аккумулятора. Вот так:
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Теперь соединяем проводом один выходной контакт модуля, и один контакт выключателя:
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Далее, снимаем с одного из гибких держателей крокодильчик, и продеваем в держатель кабель USB-разъёма.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Продеваем остаток кабеля в отверстие корпуса, и устанавливаем на корпус держатель.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Он крепится при помощи резьбы и гайки, которая идёт с держателем в комплекте. Зачищаем провода от USB-разъёма, и припаиваем их к оставшимся контактам на модуле и на выключателе.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Так же, не забываем про полярность; красный проводок от кабеля разъёма – это плюс, а чёрный – минус. Вот что в итоге должно получиться:
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Проверяем на работоспособность. Подключаем к модулю кабель зарядки. Красный мигающий – идёт зарядка аккумулятора.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

При включении лампы, загорится ровный синий – значит, аккумулятор отдаёт заряд на лампу.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Осталось установить оставшиеся держатели.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Теперь вынимаем из любого свободного, понравившегося Вам, держателя крокодильчик, и примеряем к освободившейся трубке лупу:
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

При помощи режущего диска и ножа подгоняем рукоятку лупы, под внутренний диаметр трубки, и устанавливаем лупу в держатель.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

При необходимости, можно установить крокодильчик обратно.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

Так же, вместо лампы, можно установить в USB-разъём маленький вентилятор, для быстрого охлаждения паяемой платы или микросхемы.
Как недорого собрать держатель третья рука с лупой,подсветкой и вентилятором

На этом держатель третья рука с лупой и подсветкой готов. Можно, конечно, вместо трёх держателей, установить и четыре, и шесть. Да хоть десять! Всё равно, получится дешевле, чем в магазине. Но, на мой взгляд, и трёх держателей хватит вполне. Ведь их окончания можно менять, в зависимости от надобности.
