» » » Очень простое приспособление для пайки

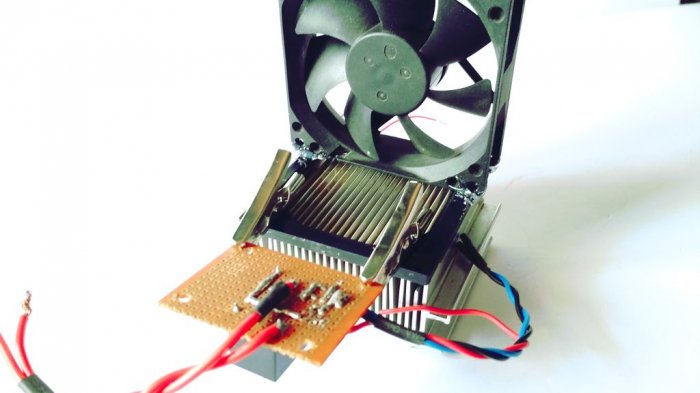

Очень простое приспособление для пайки типа «третья рука» довольно просто собрать из нескольких распространенных компонентов. Вам потребуется всего минут 15 и у вас появиться удобное в работе приспособление, с помощью которого вы не только больше не обожжетесь паяльником, но и будите производить пойку сложных частей в несколько раз быстрее.
Очень простое приспособление для пайки

Очень простое приспособление для пайки

Необходимые детали


  • Радиатор от процессора любого компьютера.
  • Пара зажимов «крокодил».
  • Пара саморезов.
  • Вентилятор.

Очень простое приспособление для пайки

Инструмент


  • Пистолет с горячим клеем.
  • Отвертка.

Очень простое приспособление для пайки

Изготовление приспособления для пайки

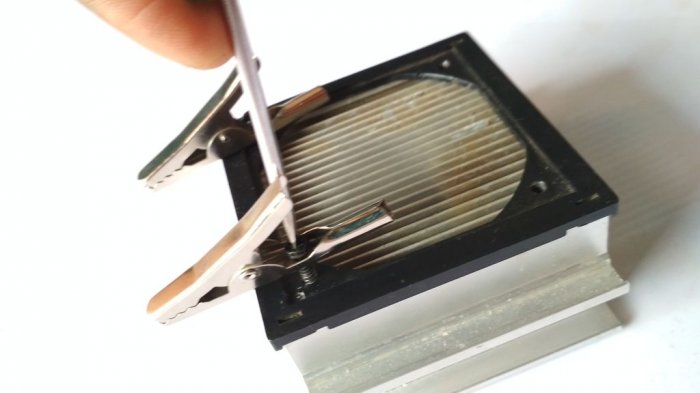

Все что нужно, так это прикрутить саморезы в радиатору по краям. Вот так:
Очень простое приспособление для пайки

Очень простое приспособление для пайки

Очень простое приспособление для пайки

Если в ваших зажимах нет отверстия, то его можно просто просверлить тонким сверлом или пробить гвоздем.

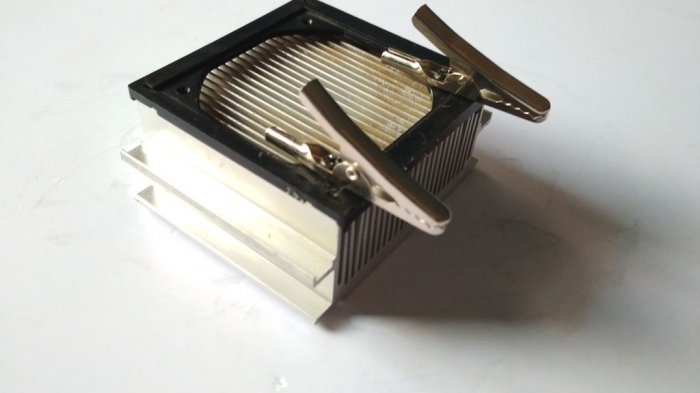

В конечном итоге вам нужно очень плотно прикрутить зажимы к радиатору, главное чтобы они не болтались, иначе паять будет невозможно.

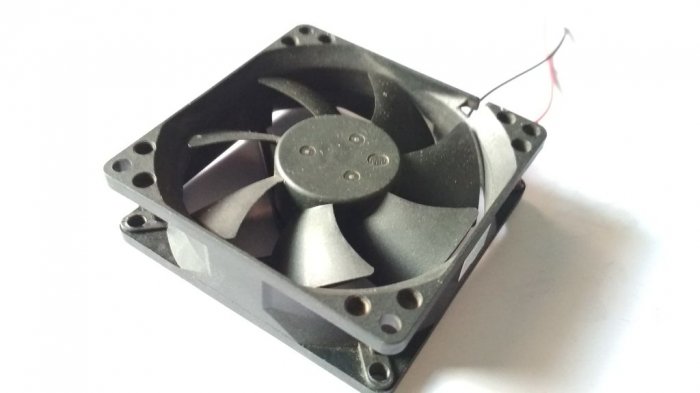

Далее берем вентилятор.
Очень простое приспособление для пайки

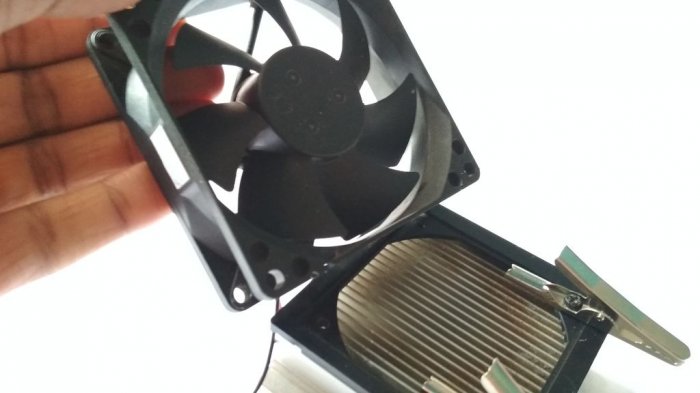

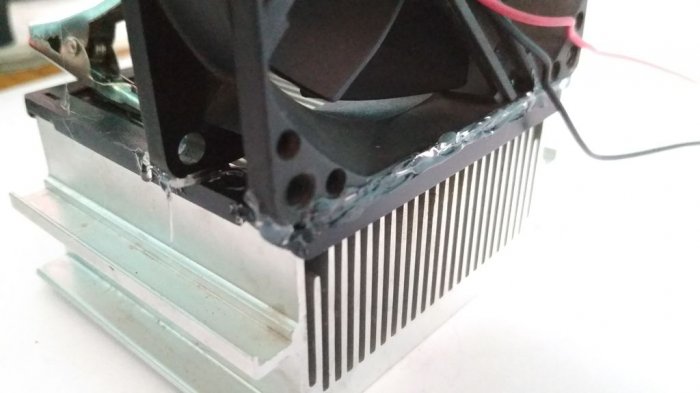

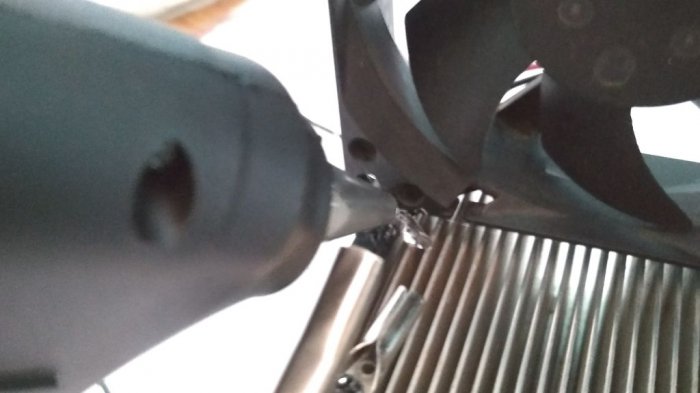

И горячим клеем приклеиваем его на противоположную сторону радиатора.
Очень простое приспособление для пайки

Очень простое приспособление для пайки

Очень простое приспособление для пайки

Подключаем вентилятор к блоку питания на 12 В.
Этот вентилятор несет сразу несколько функций: удаляет дым из зоны пойки, а так же охлаждает нагретые пайкой элементы быстрее.

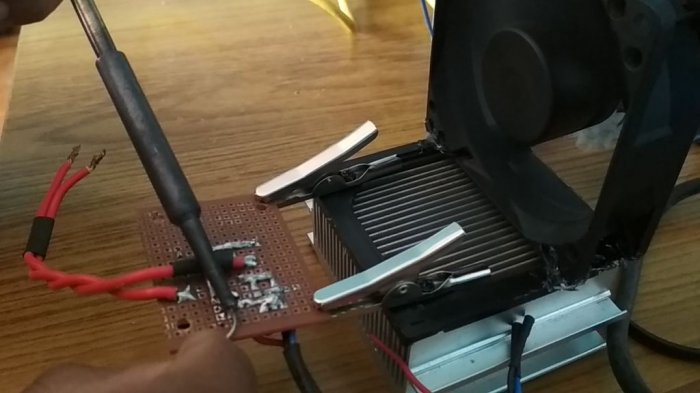

Вот и все наше приспособление для пайки готово! Оно отлично подойдет начинающему радиолюбителю.
Очень простой приспособление для пайки

Очень простое приспособление для пайки

Плюсы этого девайса:
  • Всем доступные детали.
  • Простая конструкция.
  • Портативность.

Еще, к этому устройству, можно было бы добавить небольшой светодиодный прожектор, который освещал место пайки. И питать его так же как вентилятор от 12 В. Но это лишь идея, для тех что захочет пойти дальне и не останавливаться на достигнутом. Удачи.
Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (3)
  1. Simple
    #1 Simple Посетители 30 января 2018 14:30
    2
    на "крокодильчики" неплохо было бы термо усадочку насадить, что компоненты на плате не подпортить при зажиме
    1. igor
      #2 igor Гости 30 января 2018 15:49
      2
      А вентиль лучше на уголки прикрутить. Как-то не по фэншую клеем колхозить! ;-))
  2. Гость Михаил
    #3 Гость Михаил Гости 6 февраля 2018 08:56
    1
    Старо, не в моде.
