» » » Простая третья рука для пайки
Сегодня я расскажу про замечательную идею, как можно сделать третью руку для пайки своими руками. Это приспособление значительно облегчит процесс пайки. Держатель для пайки обеспечит фиксацию объектов при работе над точными проектами. Это -пайка печатных плат, электронных схем, и даже ювелирные работы. Да и просто припаять пару проводов к каким-нибудь резисторам, транзисторам микросхемам и т.д. на много легче.
Нам понадобятся:
  • Кусок ламината 200*160 мм.
  • Две металлические пластины 100*10 мм.
  • Две металлические пластины 50*20 мм.
  • Четыре уголка.
  • Металлическая пластина 50*50 мм.
  • Два зажима типа «крокодил».
  • Девять винтиков и гайки к ним.
  • Медная проволока.

Простая третья рука для пайки

Изготовление третьей руки для пайки


Для начала, я просверлил три отверстия в кусочке ламината. Одно с края, другое 120 мм от него, третье просто сбоку.
Простая третья рука для пайки

Прикручиваем уголки к металлическим пластинам, к тем, что пошире и покороче. Пластины я взял из старого детского металлического конструктора. Если такого нет, то не беда, просто найдите любые металлические пластины, и просверлите в них только необходимые отверстия.
Простая третья рука для пайки

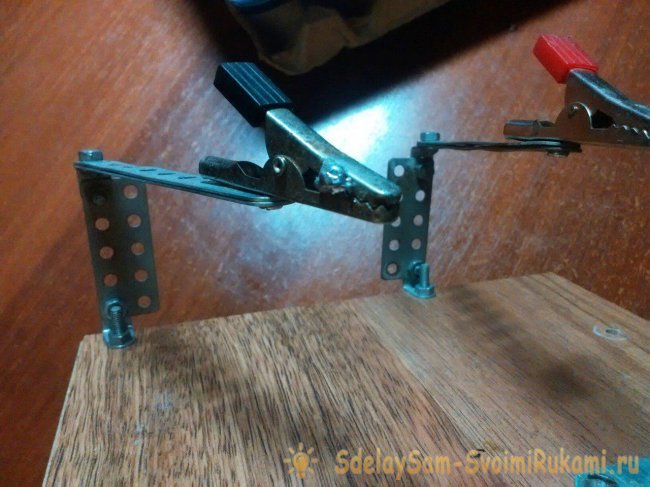

Прикручиваем к коротким пластинам длинные. Я посчитал, что они слишком тонкие, поэтому прикрутил сразу две, соответственно пластин, в итоге, мне понадобилось 4 штуки. Так что берите пластины потолще, чтобы под тяжестью, они не гнулись. А к ним прикручиваем крокодильчики, прикручиваем на те шурупы, которые находятся в крокодильчиках.
Простая третья рука для пайки

Простая третья рука для пайки

Теперь все, что мы прикрутили друг к другу, прикручиваем к ламинату. Понадобятся длинные винты, все винты, кстати, из одного конструктора. Простейший вариант уже готов, но мы на этом останавливаться не будем.
Простая третья рука для пайки

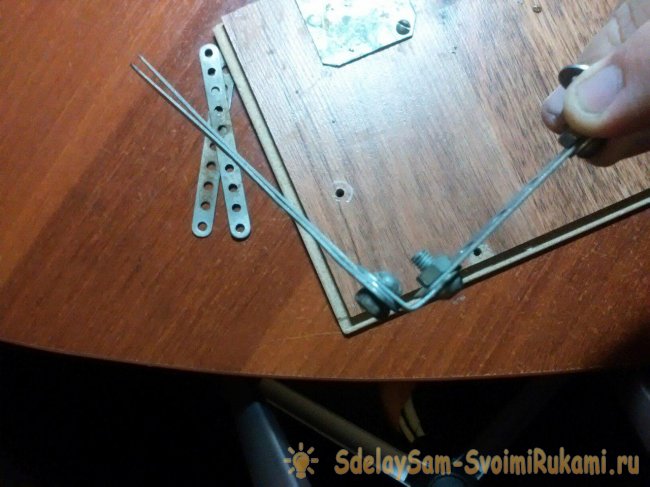

Изготовим подставку для паяльника. Понадобится медная проволока. Наматываем ее на маркер, образуя спираль. Оплетку, конечно, нужно снять, если она есть. Спираль должна быть такой высоты, чтобы жало паяльника находилось примерно в 10 мм от ламината. С нижнего конца проволоки формируем ушко и прикручиваем к ламинату. Именно для этого и сверлили третье отверстие.
Простая третья рука для пайки

Простая третья рука для пайки

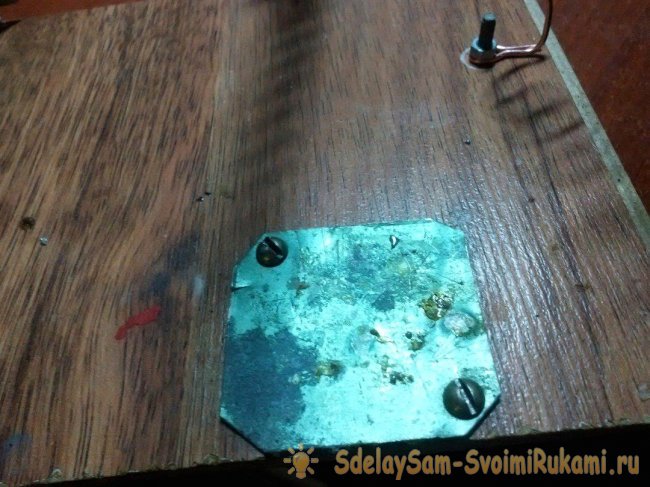

Также сверлим еще два отверстия в ламинате и металлической пластине. И прикручиваем ее. На этой пластине будет удобно использовать припой, канифоль, флюс и т.д.
Простая третья рука для пайки

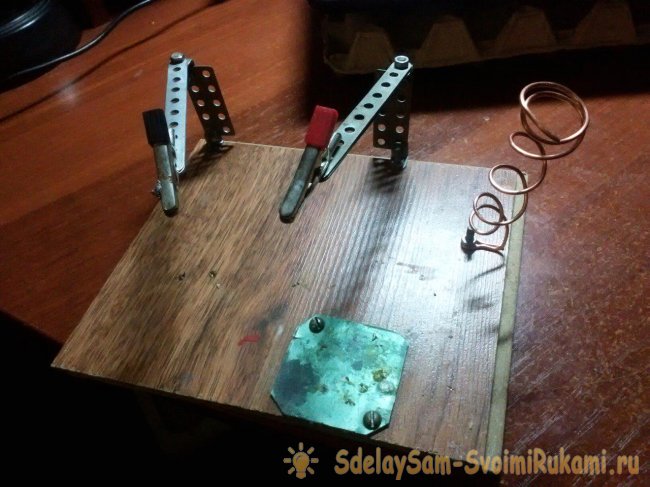

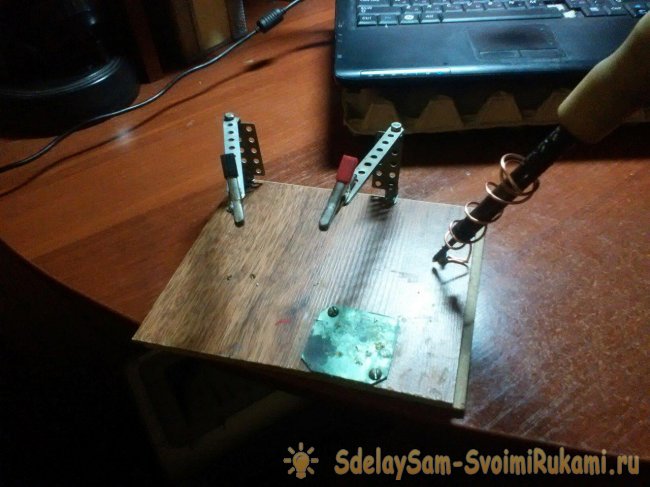

Также можно прикрепить увеличительное стекло, но мне оно не нужно, да и перегружать место не хочется. На этом можно закончить. Третья рука для пайки у нас уже готова. Я ее использую уже больше года и всем доволен.
Простая третья рука для пайки

Простая третья рука для пайки
