Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

Имеется у меня тестер ESR T4. Измеряет емкость конденсаторов хорошо, выручал не раз. Внешне целый конденсатор, являлся конденсатором с емкостью в 10 раз меньше заявленной. При частом использовании быстро разряжается батарейка. Я использую солевую, но и щелочная не особо помогает. Есть литиевая крона, но стоит она не дешево. Решил перевести питание на Li-ion, но применить то, что есть.

Что понадобилось:


Собственно сам тестер ESR T4 - http://ali.pub/5iw0sg

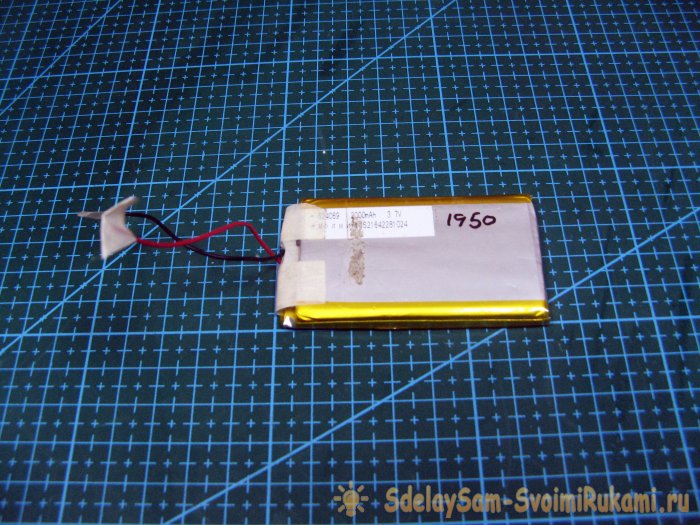

Имеется аккумулятор на почти 2 А/ч с платой защиты - http://ali.pub/5iw03r
Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

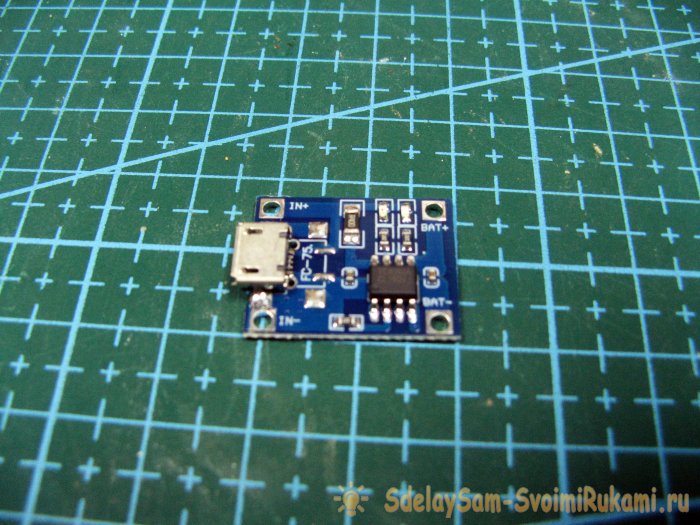

Заряжать буду аккумулятор отличным модулем - http://ali.pub/5iw0ad Плата защиты уже установлена на батарее.
Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

Делаем корпус и литиевое питание для тестера своими руками

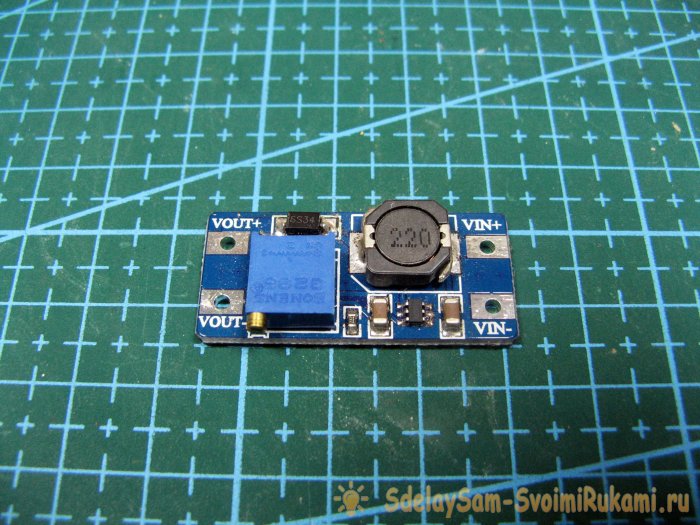

Так как аккумулятор максимально выдает 4.2 вольта, а тестер требует около 9 вольт, нужно поднять напряжение. Для повышения напряжения применю китайский модуль - http://ali.pub/5iw0ne Накручу 9 вольт.
Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

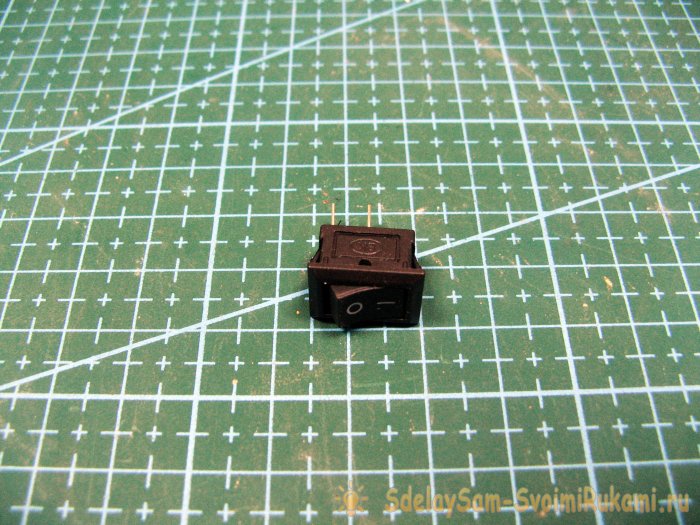

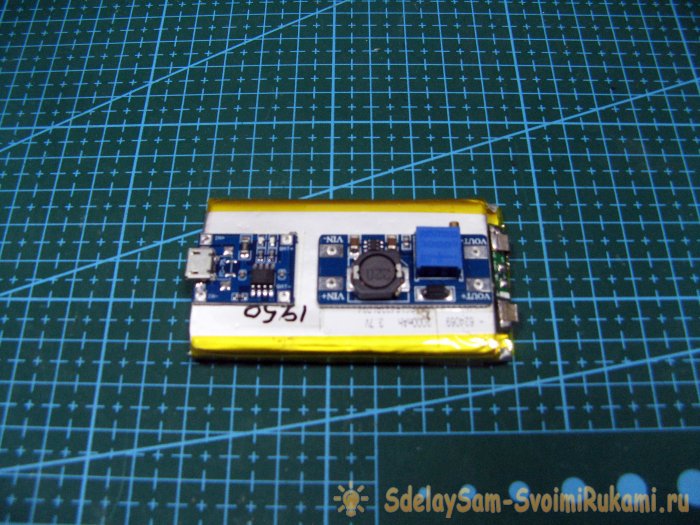

На двухсторонний скотч приклею модули. Соединю проводами, плюсовой разорву выключателем.
Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

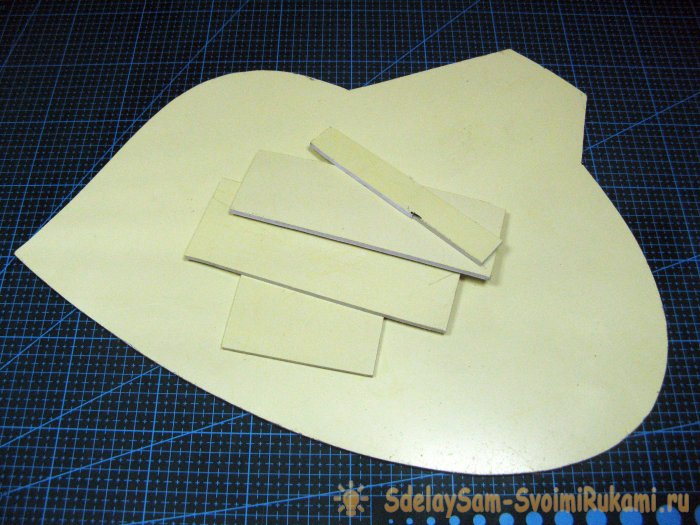

Теперь перейдем к изготовлению корпуса. Комплектующие довольно маленькие, корпус постараюсь сделать компактным. Корпус буду делать их ПВХ пластика. Клеить супер клеем.
Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

Основным компонентом является тестер, по нему и буду вырезать пластик.

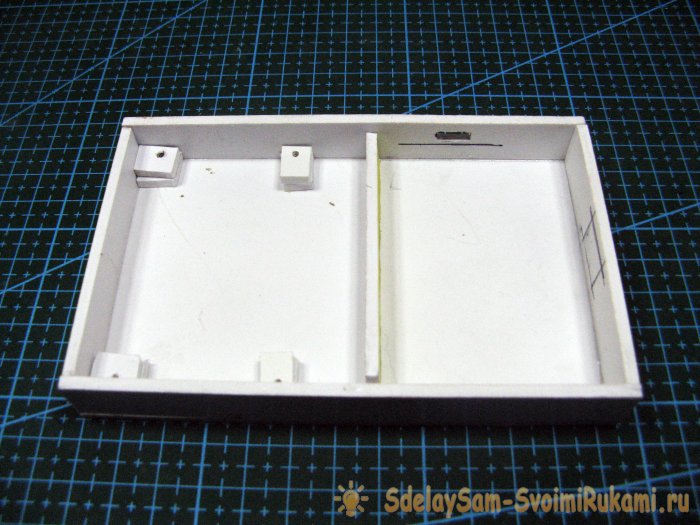

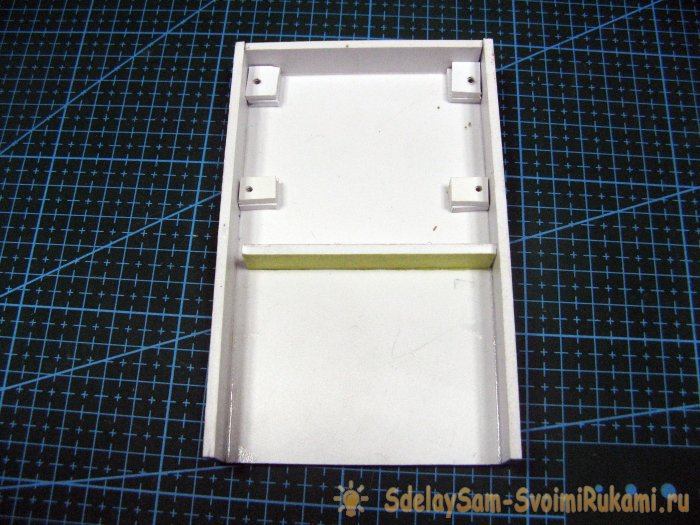

Прикинув размеры, нарезал заготовки. Склеил предварительно коробочку и подставками под тестер. Установил перегородку.
Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

Размечаю отверстие под разъем зарядного устройства. Приклеиваю нижнюю часть коробки.
Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

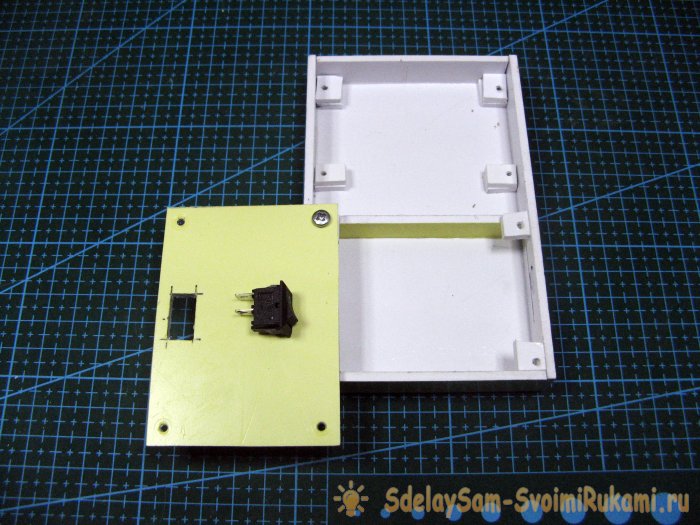

Вырезаю нижнюю крышку коробочки. Размечаю окно под выключатель. Подклеиваю крепежные подставки. Сразу размечаю отверстия под саморезы.
Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

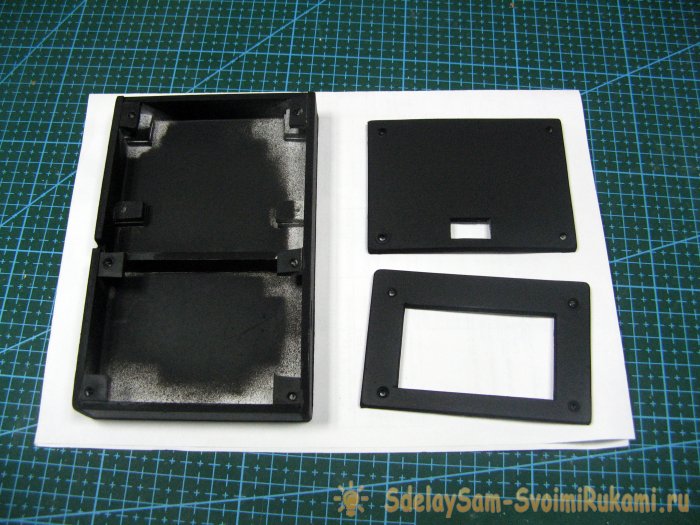

Покрасил коробочку краской из баллончика. Сразу вырезал рамку под индикатор. Изнутри приклеил оргстекло, для защиты индикатора.
Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

Примеряю тестер в своей нише. Распаял все провода. Тут все просто. С зарядного модуля на аккумулятор, с аккумулятора на повышающий модуль. С модуля на тестер. Плюсовой провод с аккумулятора на повышающий модуль разрываю выключателем. Еще приклеил подкладки под рамку. На фото, сверху корпуса.
Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

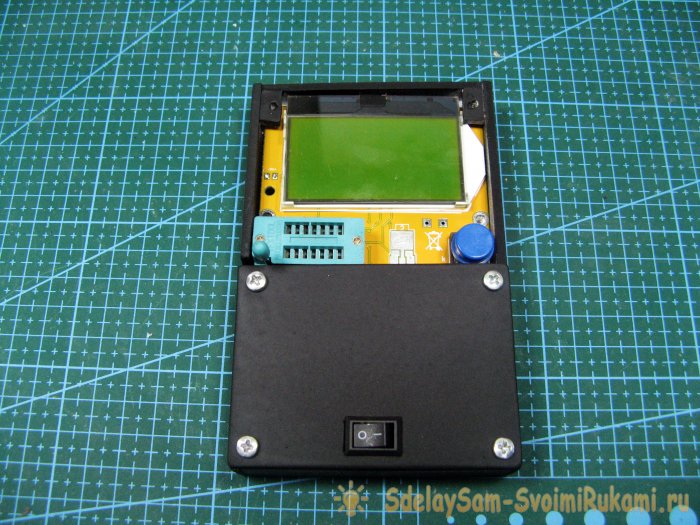

Прикручиваю рамку и корпус готов. Проверяю. Напряжение около 9 вольт.
Как сделать корпус из ПВХ для тестера ESR T4 и питание на liion

Такой вот корпус получился. Отлично вписалось Li-ion питание. Думаю будет хватать на долго. Можно так же подключить внешнее питание. Модуль будет обеспечивать стабильные 9 вольт, или около того.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (2)
  1. Jerry
    #1 Jerry Гости 3 февраля 2021 19:00
    0
    Все хорошо и красиво, но есть одно замечание по безопасности: зарядный модуль по умолчанию заряжает током 1А, при этом ощутимо греется, особенно в закрытом пластиковом корпусе, а вы его клеите на аккумулятор с максимальной температурой эксплуатации 50 градусов. Если конструкция не позволяет размещать зарядный модуль отдельно, то вполне можно снизить зарядный ток например в два раза, а с ним и тепловыделение.
  2. вэл
    #2 вэл Гости 6 февраля 2021 11:30
    0
    шесть батареек ААА и порядок
