Сейчас Powerbank довольно необходимый девайс. Давно собирал Powerbank в коробке от салфеток. Емкость была приличной, но корпус лопнул. Брал его в поход и придавил его в рюкзаке. Решил применить компоненты в другую конструкцию. Лежала у меня упаковка от аккумулятора для смартфона. Коробка довольно крепкая. Самое главное, что плоская, такая себе книжка.
POWERBANK из хлама

Понадобилось мне

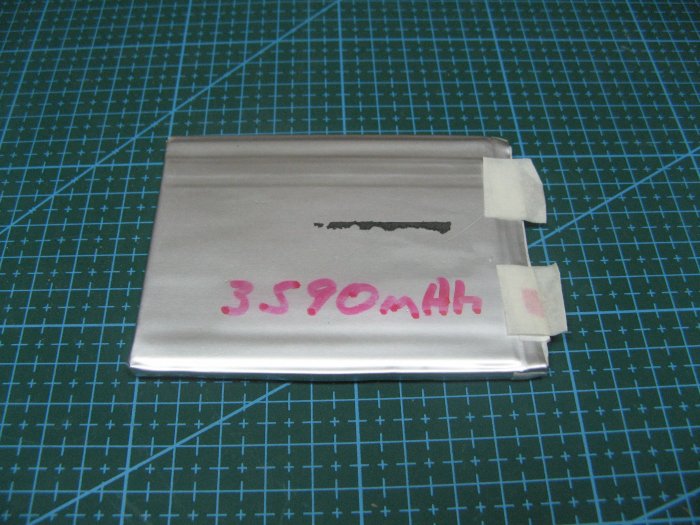

Аккумулятором у меня служит Li-pol. Емкостью около 3.5 А\ч. Достаточно для зарядки смартфона пару раз.
POWERBANK из хлама

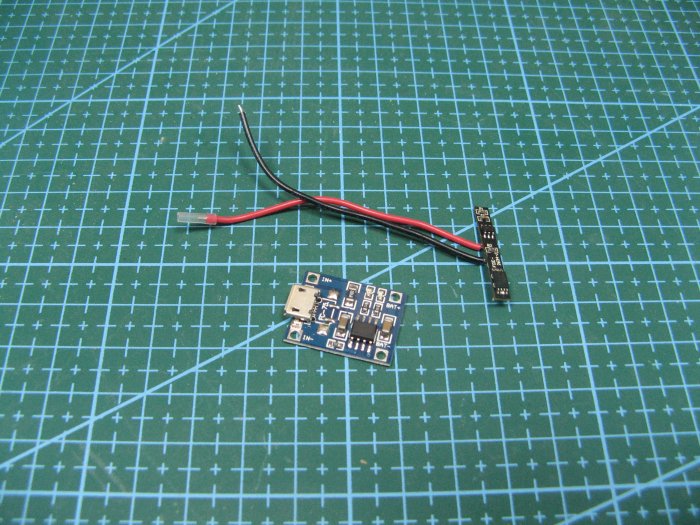

Заряжать буду контроллером заряда на ТР4056 - http://ali.pub/4lizmd. Платой защиты у меня служит плата BMS от Li-pol аккумулятора. Первоначально взял маленькую в размере, заменю на более подходящую плату.
POWERBANK из хлама

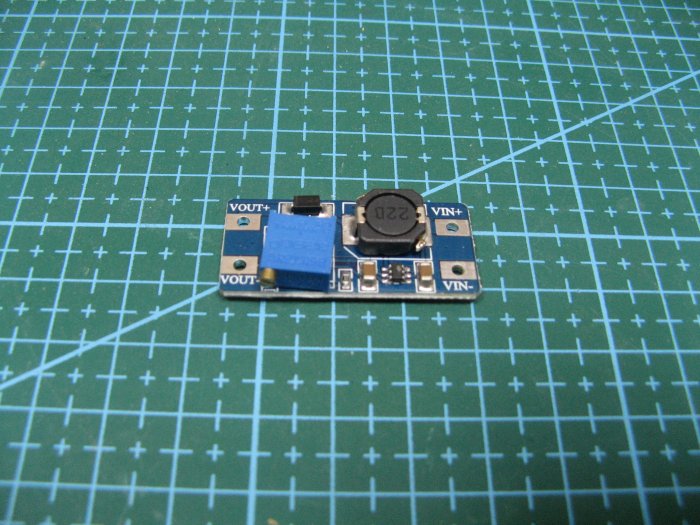

Теперь нужно повысить напряжение аккумулятора. Для установки 5 вольт на выходе устройства, применю китайский модуль. Модуль повышающий, я установлю на выходе 5.1 вольт, с запасом.
POWERBANK из хлама

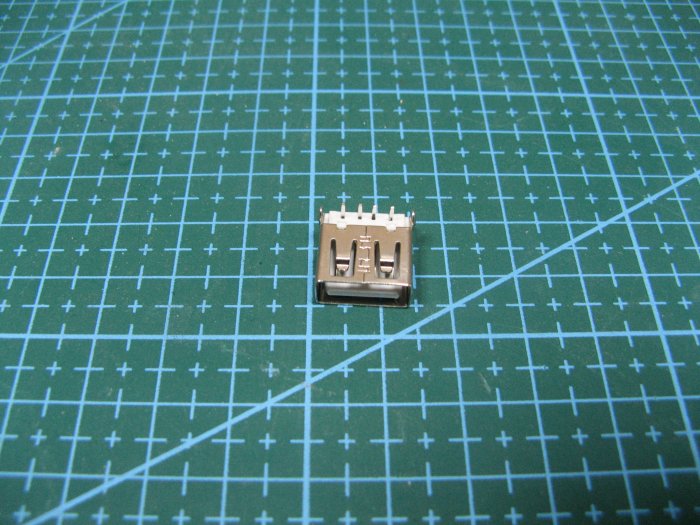

Для подключения смартфона можно применить стандартный провод. Разъем USB из Китая, можно применить с материнской платы.
POWERBANK из хлама

Изготовление Повербанка своими руками

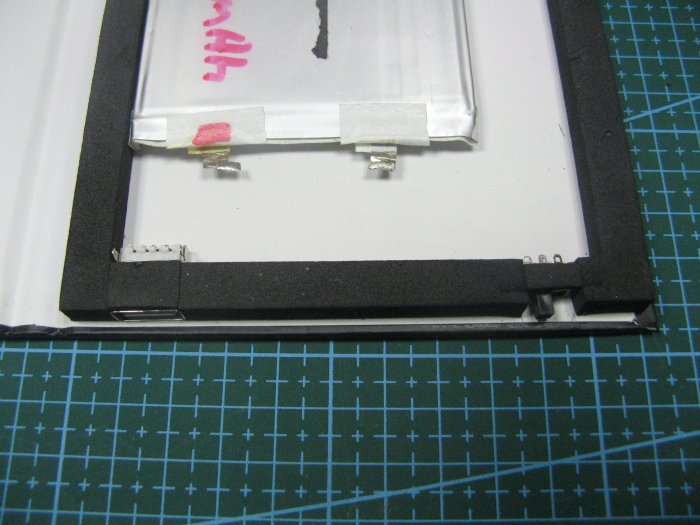

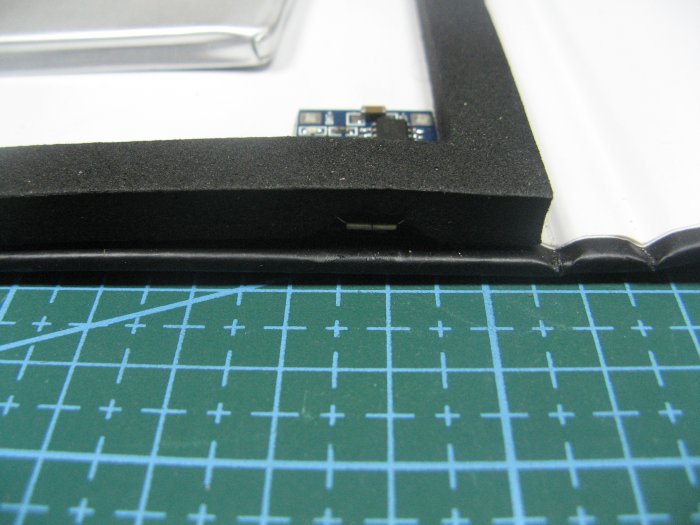

В корпусе имеется рамка из пористой резины. Контроллер заряда я установил не совсем удачно. Ну что сделано, то сделано.
POWERBANK из хлама

Аккумулятор приклеил на двухсторонний скотч. Выходной разъем установил на двухсторонний скотч, и капнул пару капель супер клея. Так же забыл сказать про выключатель. Его я тоже установил подобным образом.
POWERBANK из хлама

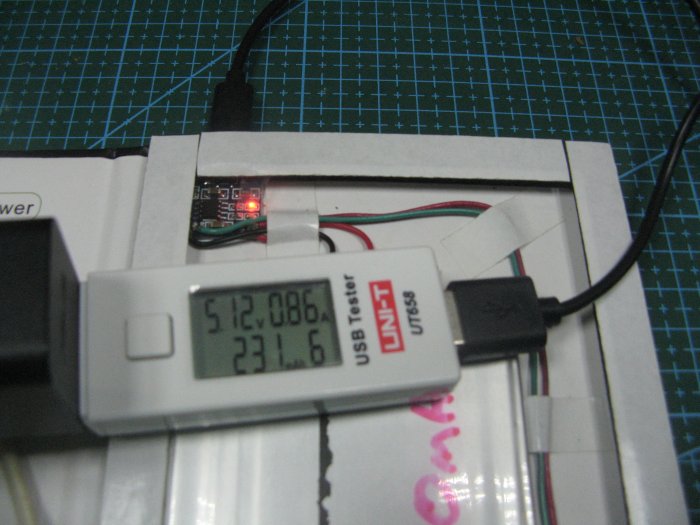

Наклеил двухсторонний скотч на резинку. Соединил все проводами. Тут просто. С аккумулятора на контроллер заряда. С контроллера заряда на повышающий модуль, минусовой провод в разрыв через выключатель. Проверил зарядку, все работает.
POWERBANK из хлама

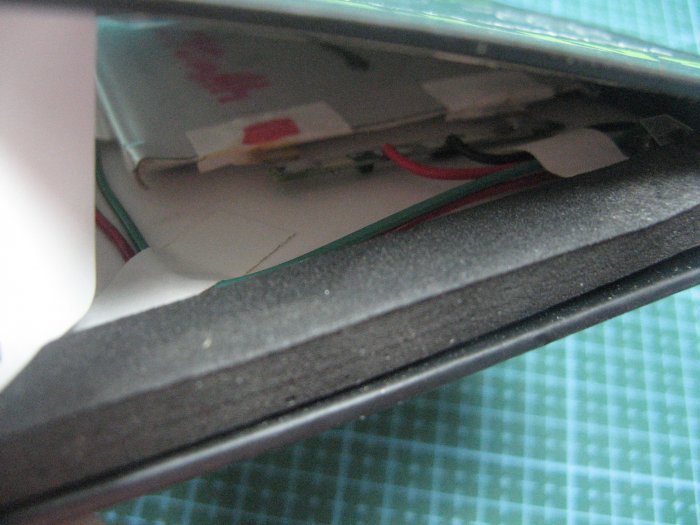

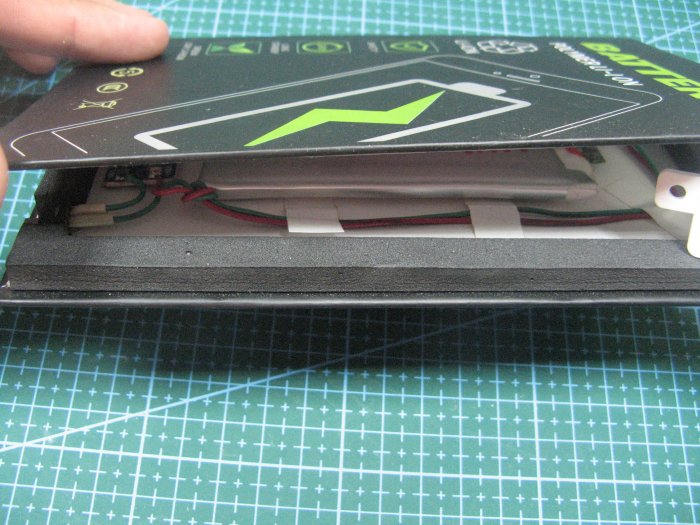

И тут получилась оплошность, я забыл сфотографировать процесс. Решил приоткрыть крышку корпуса и сделать пару фото. Скотч очень сильно держал крышку. Вот что получилось.
POWERBANK из хлама

POWERBANK из хлама

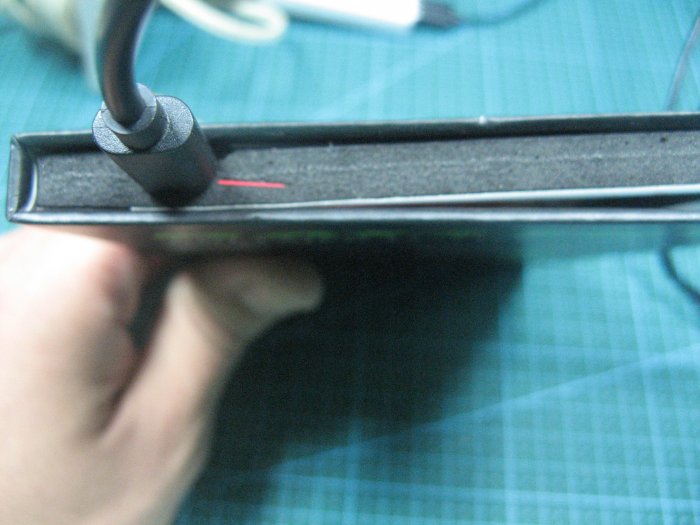

Для индикации процесса заряда я применил интересную технику. Сделал надрез в резинке и вставил полоску пластика. Пластик такой же, как на пластиковой бутылке. Отлично видно свет светодиодов.
POWERBANK из хлама

Теперь прижимаю крышку, и корпус склеивается надежно, даже после попыток оторвать крышку.

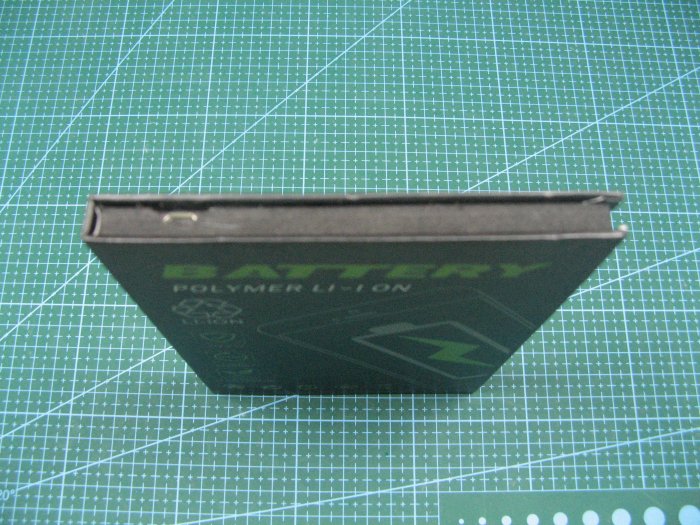

Так выглядит сторона Powerbank со стороны зарядного разъема.
POWERBANK из хлама

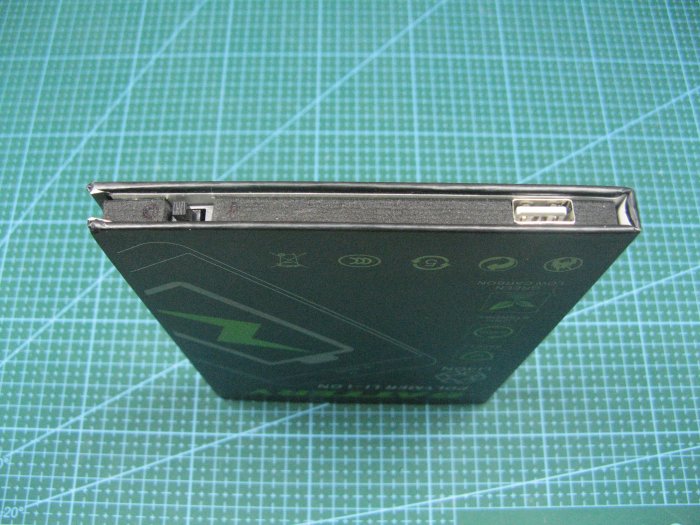

Так выглядит сторона Powerbank со стороны выходного разъема и выключателя питания повышающего модуля.
POWERBANK из хлама

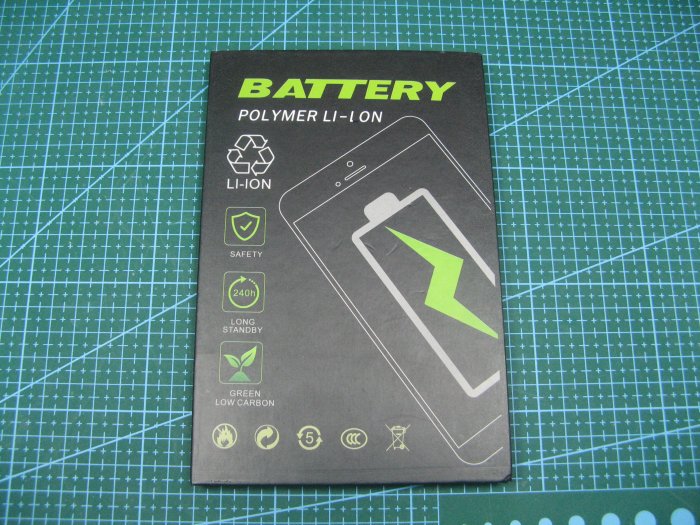

Такой вот компактный портативный аккумулятор получился. Со стороны и не скажешь, что это Powerbank. Можно его брать в походы, да и куда угодно.
POWERBANK из хлама

Смотрите видео
