Главная » Мастерская » Как сделать ручную мини циркулярку из дешевых материалов
Для раскроя ламината, фанеры и прочих тонких листовых материалов можно использовать мини циркулярную пилу. Чтобы ее изготовить, нужно просто купить электродвигатель и пару мелочей. Несмотря на простоту такого инструмента, он режет как покупная паркетка.
Как сделать ручную мини циркулярку из дешевых материалов

Материалы:

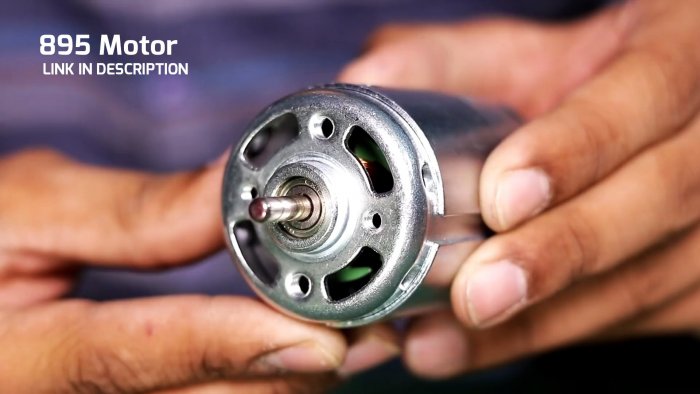

  • электродвигатель 895 - http://ali.pub/5im3eu
    электродвигатель 895

  • МДФ 8 мм;

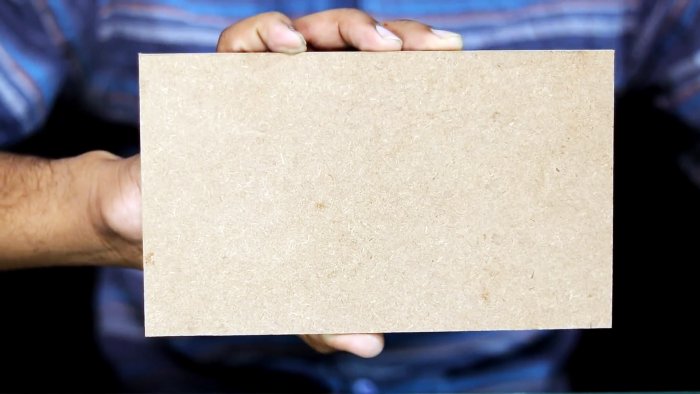

    МДФ 8 мм

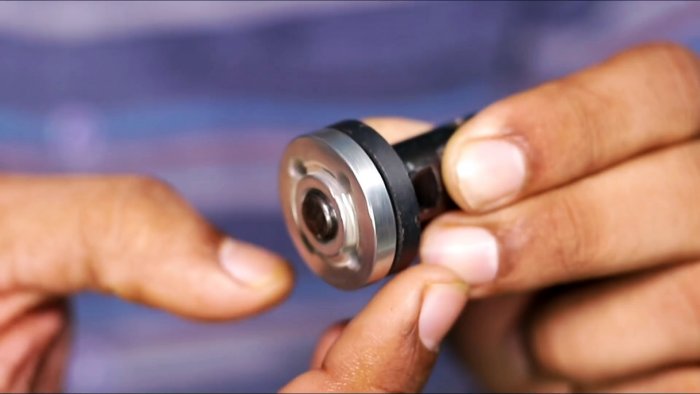

  • муфта на вал мотора - http://ali.pub/5im496
    Как сделать ручную мини циркулярку из дешевых материалов

  • ПВХ заглушка для трубы 110 мм;
  • нажимная кнопка;
  • пильный диск по дереву 85-100 мм.

Процесс изготовления циркулярки

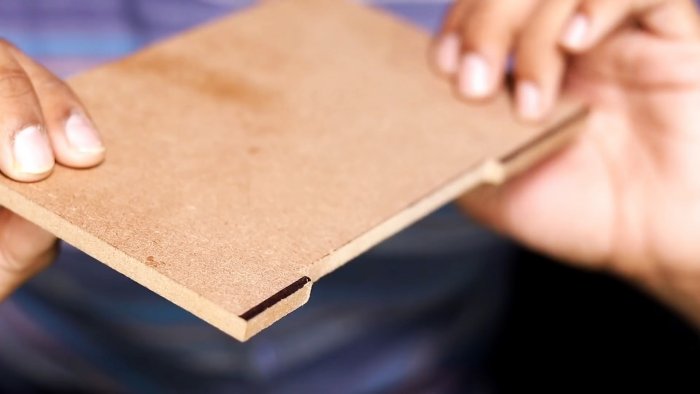

Из МДФ вырезается заготовка 12,5х21 см под подошву циркулярки. Вдоль ее длинной стороны ставятся метки за 7 и 17,5 см от края. Между ними заготовка шлифуется на 5 мм вглубь.
МДФ заготовка шлифуется на 5 мм вглубь

Из МДФ вырезается квадрат 5х5 см. Его нужно просверлить в центре под вал мотора с муфтой, и сбоку под крепление двигателя.

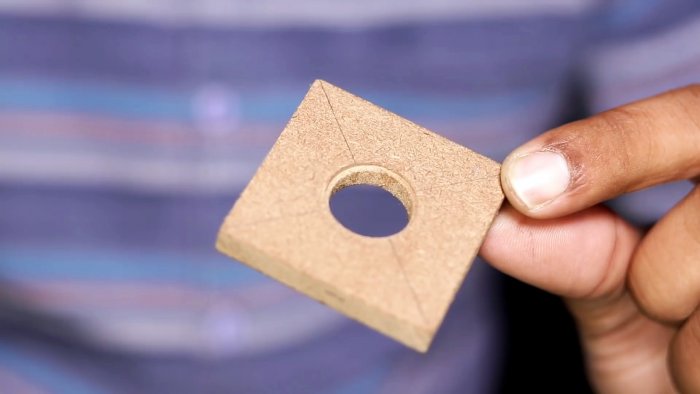

Из МДФ вырезается квадрат

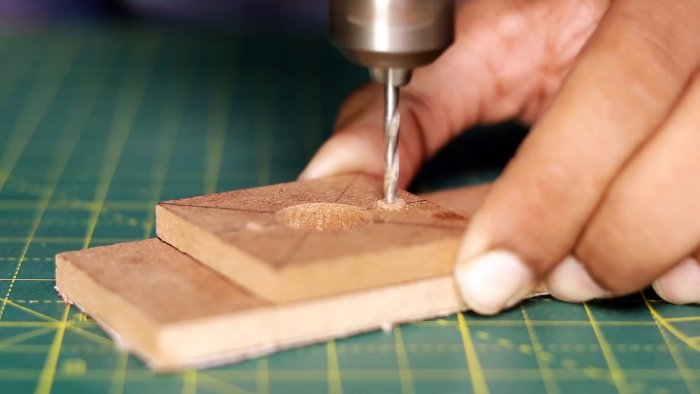

нужно просверлить в центре под вал мотора отверстие

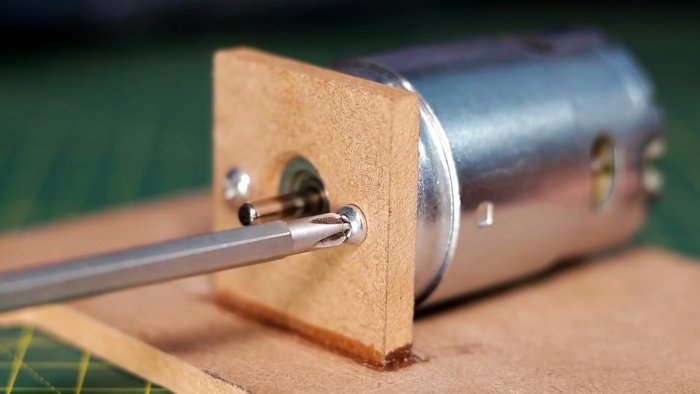

Заготовка приклеивается на подошву, к ней прикручивается двигатель.
Заготовка приклеивается на подошву, к ней прикручивается двигатель

На его вал ставится муфта.

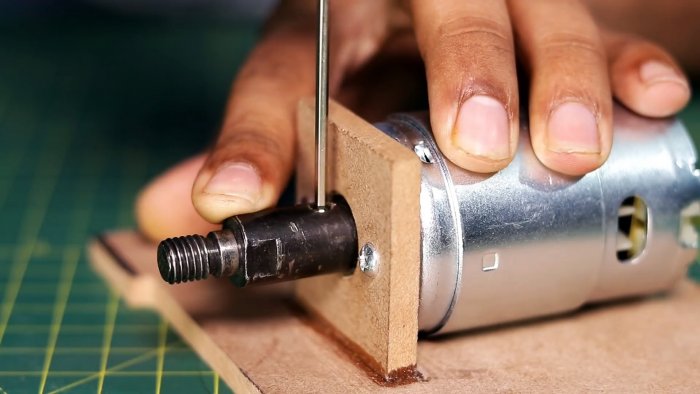

Устанавливаем муфту

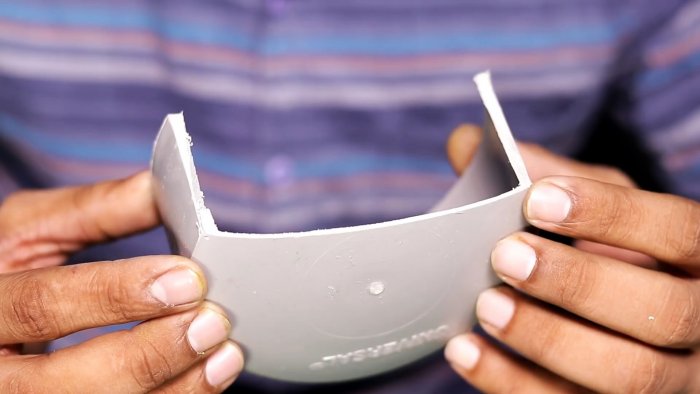

Далее делается кожух для пильного диска. Для этого обрезается обычная ПВХ заглушка для трубы.
обрезается обычная ПВХ заглушка для трубы

В ней пропиливается отверстие диаметром 50 мм, затем она вклеивается на подошву.

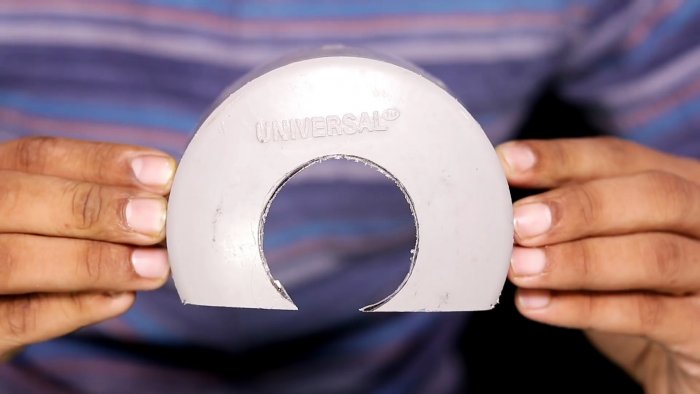

пропиливается отверстие диаметром 50 мм

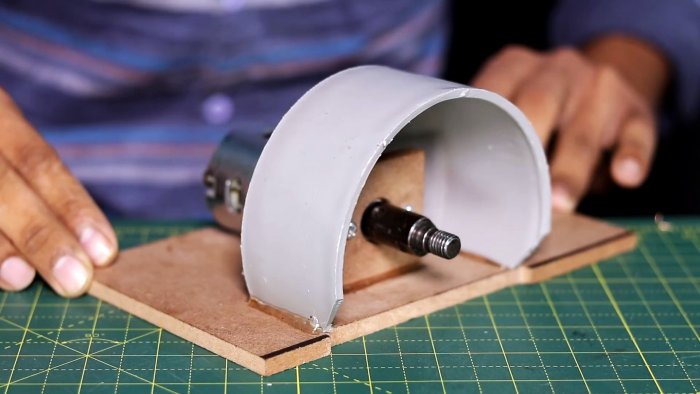

Кожух вклеивается на подошву

Чтобы сделать ручку для циркулярки, нужно склеить 4 куска МДФ, и вырезать ее из них.

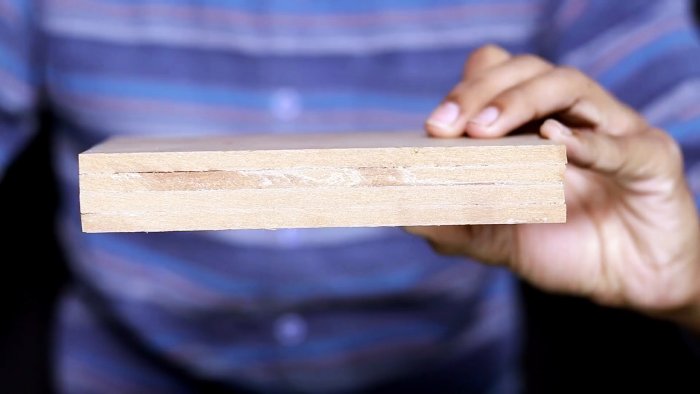

нужно склеить 4 куска МДФ

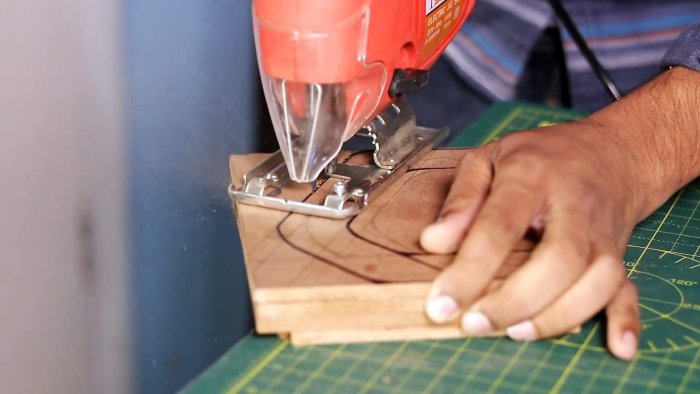

Вырезаем ручку

Она прикручивается к подошве саморезами.

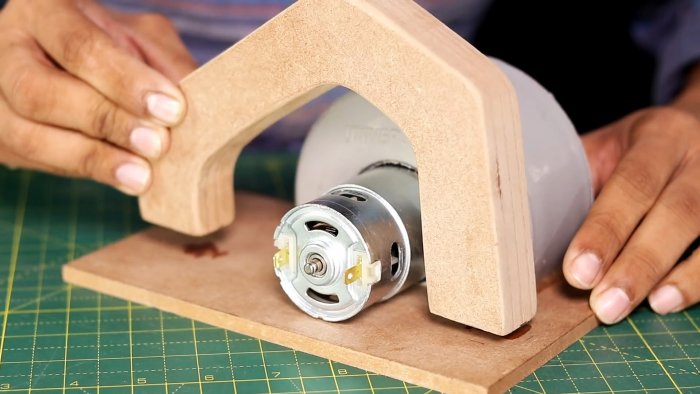

Ручка приклеивается

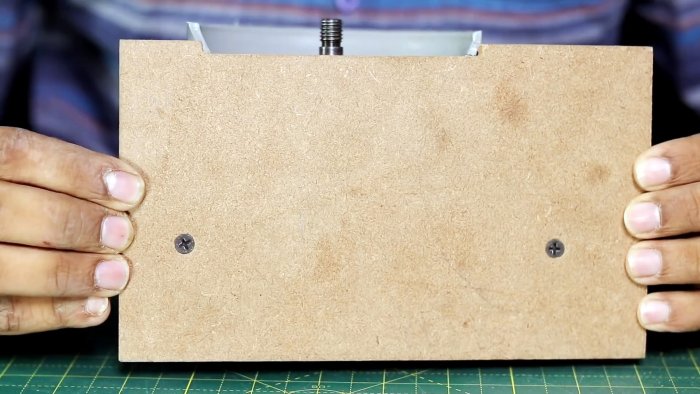

Ручка прикручивается к подошве саморезами

В ручку врезается нажимная кнопка.

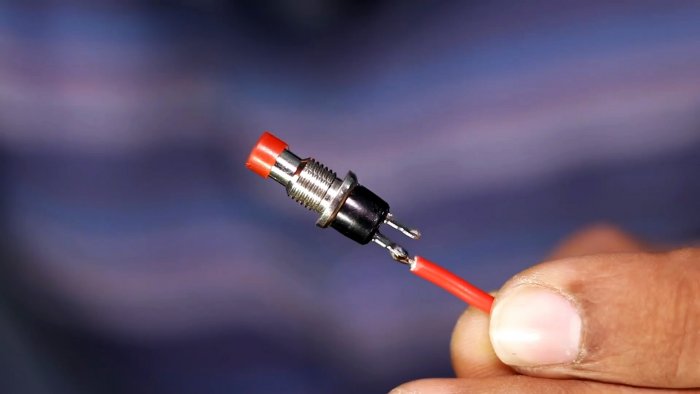

Припаиваем провода к кнопке

Далее к двигателю припаиваются провода через нее.

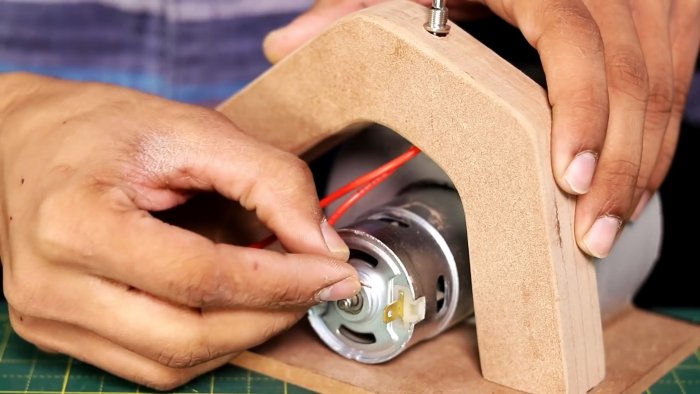

Далее к двигателю припаиваются провода через нее

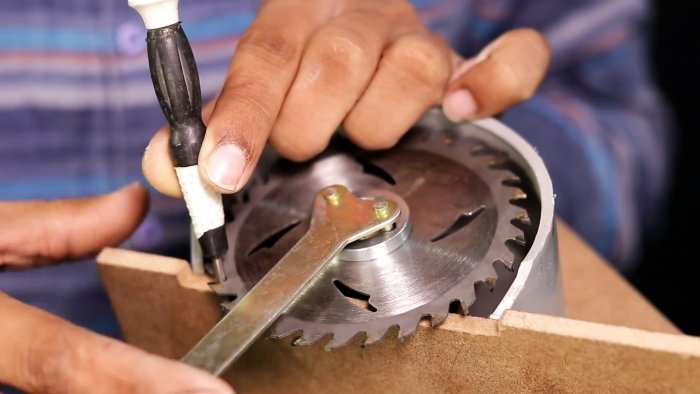

Они подводятся к блоку питания или аккумулятору. На муфту устанавливается диск.
На муфту устанавливается диск

Теперь при прижатии кнопки циркулярка будет пилить.

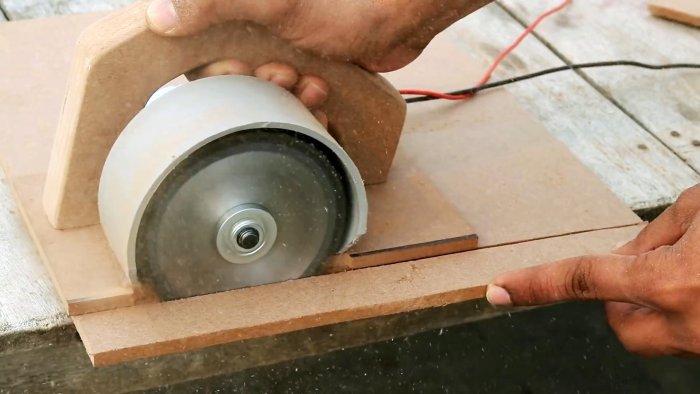

Самодельная циркулярка пилит МДФ

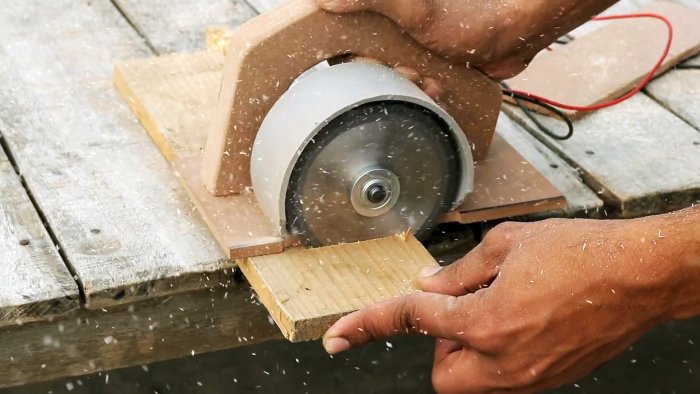

Самодельная циркулярка пилит доску

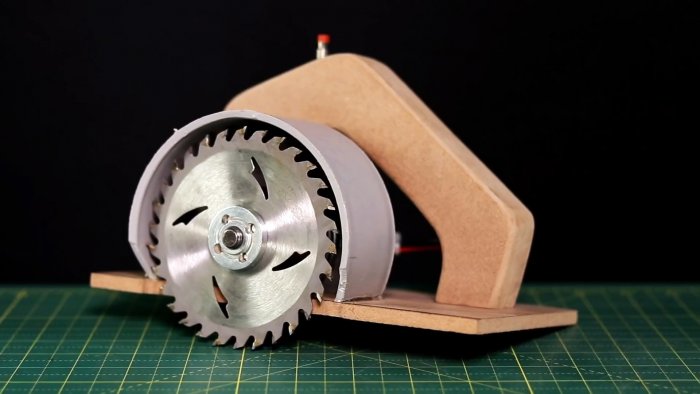

Самодельная мини циркулярка

По такой же технологии можно изготовить и настольную мини пилу - https://sdelaysam-svoimirukami.ru/6098-izgotovlenie-nastolnoj-mini-pily-12-v.html
