При моделировании требуется миниатюрный электроинструмент, являющийся большой редкостью. В связи с этим его приходится делать самостоятельно, используя универсальные комплекты деталей с AliExpress. Примером применения таких заводских заготовок может быть изготовление ручной мини циркулярной пилы.
Как сделать мини циркулярную пилу 12 В

Материалы:


  • двигатель 775 DC - http://ali.pub/3xhgtm
  • шпиндель для самодельной модельной циркулярки в сборе - http://ali.pub/4kgmn7
  • зубчатый шкив;
  • приводной ремень;
  • канализационные трубы 32 мм и 50 мм;
  • колена 90 градусов для трубы 32 мм – 2 шт.;
  • колено 90 градусов для трубы 110 мм;
  • фанера;
  • суперклей;
  • циркулярный диск 110 мм;
  • аккумулятор.

Главные детали, такие как двигатель 775 DC, шпиндель с зажимом для циркулярного диска, приводной ремень и шкив можно заказать - http://ali.pub/4kgmr3. Остальные материалы продаются в хозмаге.

Изготовление мини циркулярки

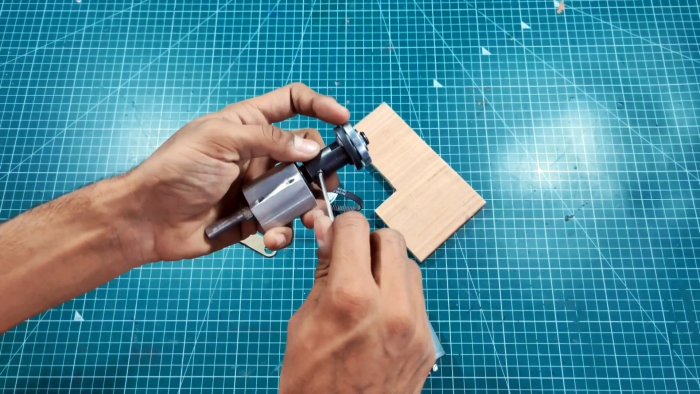

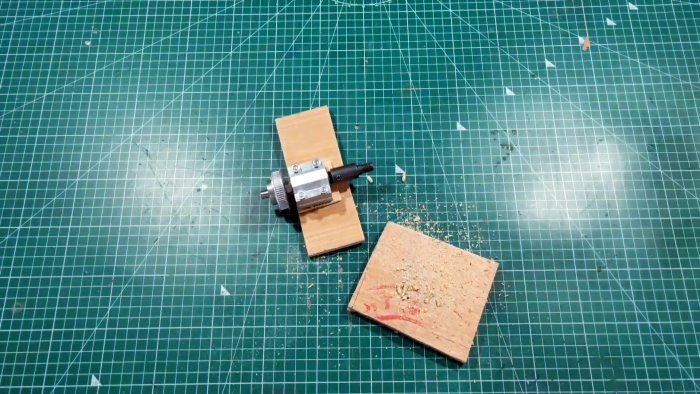

На шпиндель устанавливаются шкив и зажим для циркулярного диска.
Как сделать мини циркулярную пилу 12 В

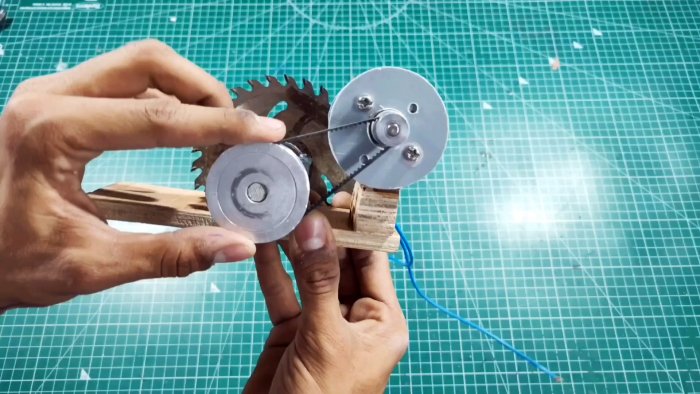

Затем он прикручивается винтами к фанерному основанию. Под его подошву нужно подложить подставку, чтобы вал был немного приподнят.
Как сделать мини циркулярную пилу 12 В

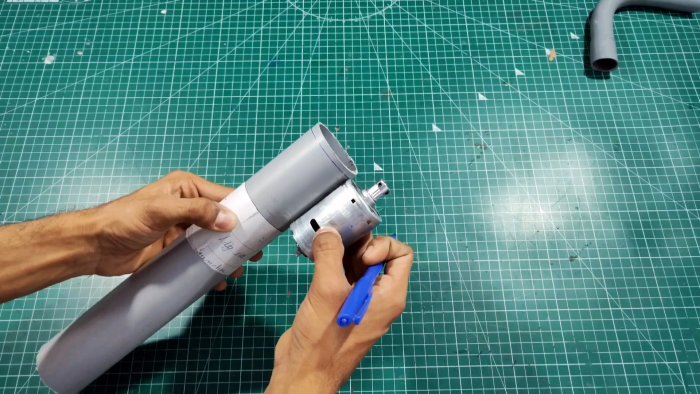

Из канализационной трубы 50 мм изготавливается корпус для двигателя.
Как сделать мини циркулярную пилу 12 В

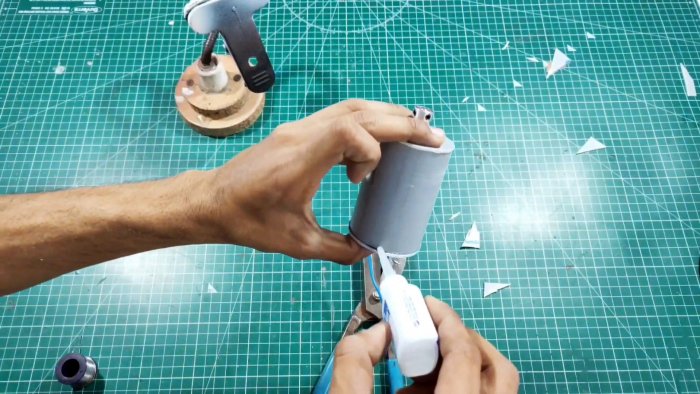

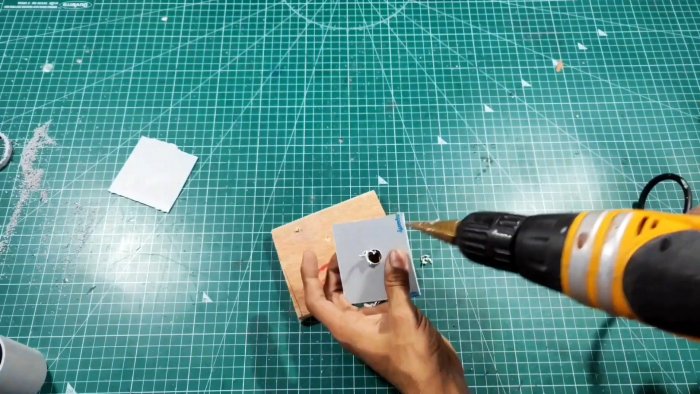

Для этого берется ее отрезок равный длине мотора без вала. Также небольшой отрезок трубы разрезается вдоль, нагревается и выравнивается в пластину. Из нее делается заглушка для кожуха. Она приклеивается на торец трубы суперклеем. Перед этим в ней делается отверстие под вал мотора и его крепление. Для удобства сначала к заглушке прокручивается двигатель, а потом уже она приклеивается на трубу.
Как сделать мини циркулярную пилу 12 В

Как сделать мини циркулярную пилу 12 В

Как сделать мини циркулярную пилу 12 В

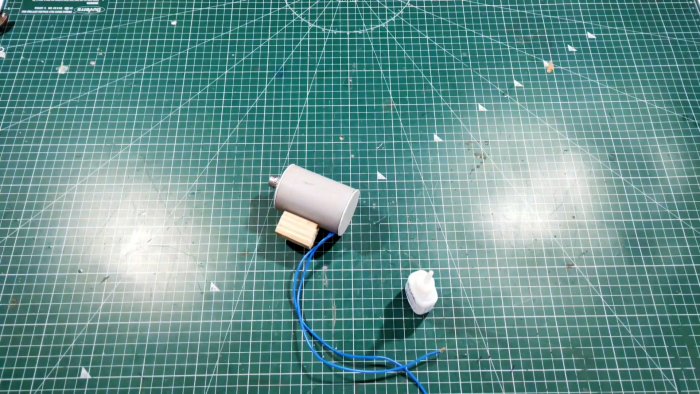

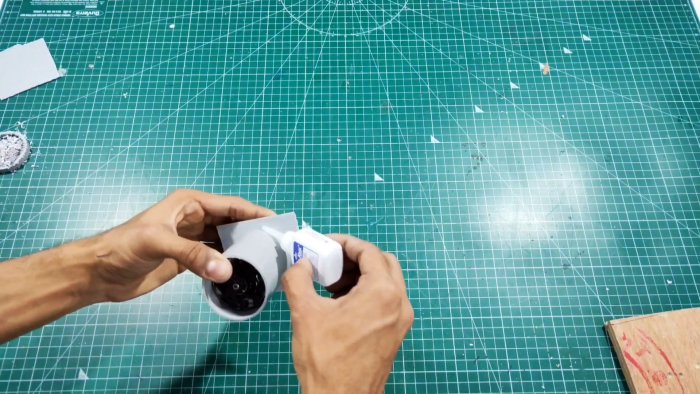

К контактам мотора припаиваются провода и выводятся через боковое отверстие в корпусе. Затем труба с двигателем заклеивается заглушкой и на обратной стороне.
Как сделать мини циркулярную пилу 12 В

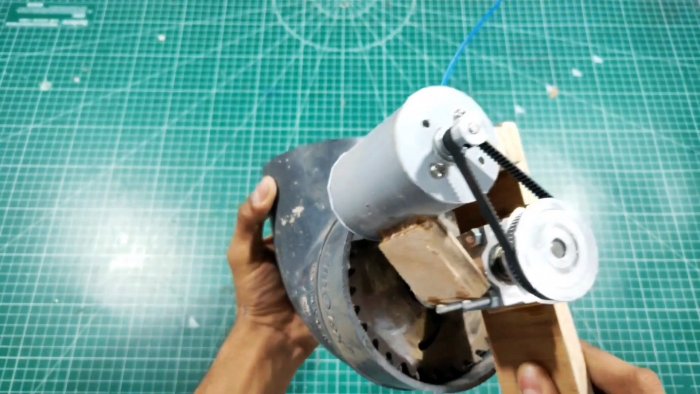

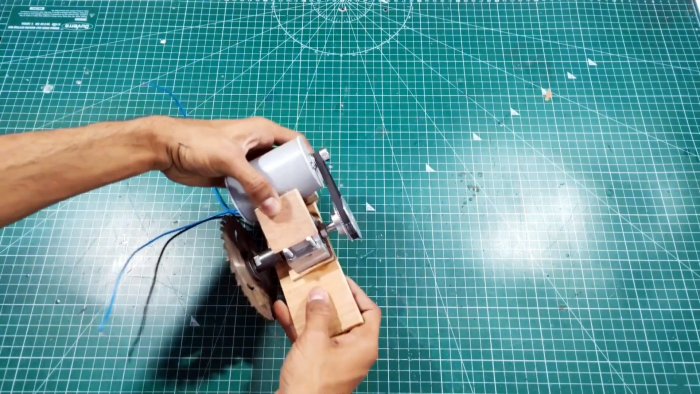

К корпусу мотора приклеивается деревянная подставка. Чтобы клей держал надежней, его нужно сверху посыпать содой или опилками. Подставка с мотором приклеивается на фанеру со шпинделем. Она размещается так, чтобы получить достаточное натяжение приводного ремня накинутого на шкивы двигателя и шпинделя.
Как сделать мини циркулярную пилу 12 В

Как сделать мини циркулярную пилу 12 В

Чтобы увеличить жесткость конструкции, нужно вклеить распорку между шпинделем и мотором. И
Как сделать мини циркулярную пилу 12 В

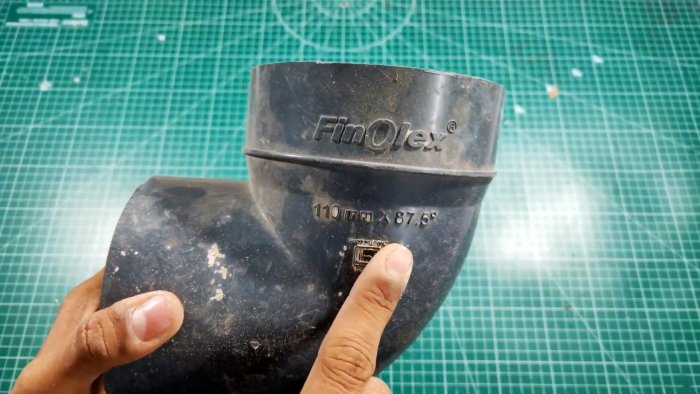

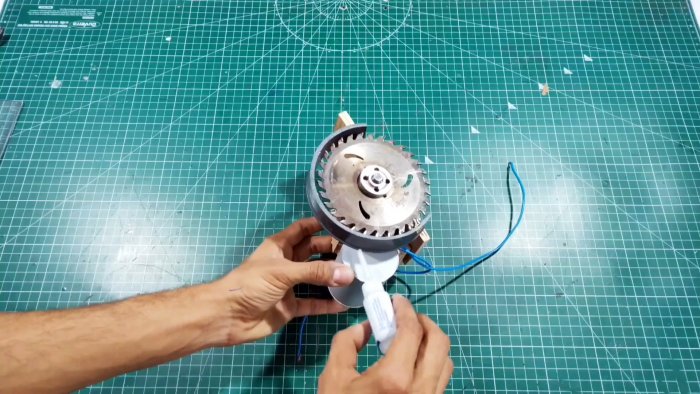

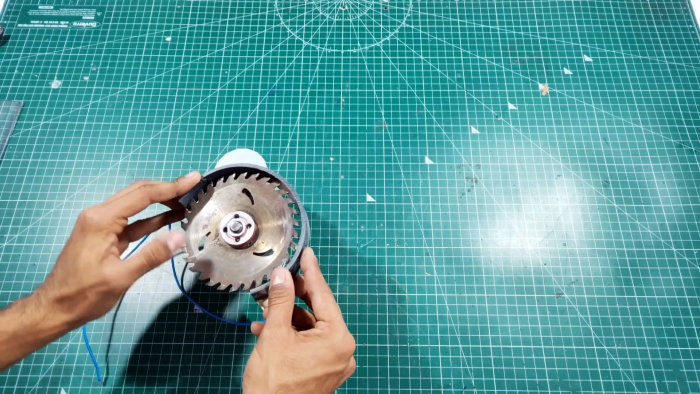

з раструба колена под трубу 110 мм вырезается защита для диска. Она приклеивается к фанере и кожуху двигателя.
Как сделать мини циркулярную пилу 12 В

Как сделать мини циркулярную пилу 12 В

Как сделать мини циркулярную пилу 12 В

Как сделать мини циркулярную пилу 12 В

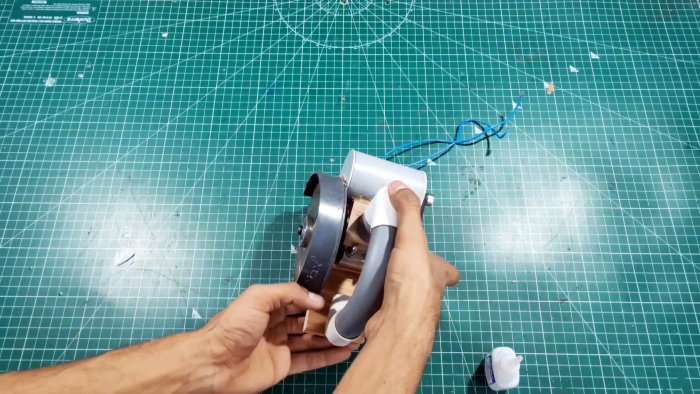

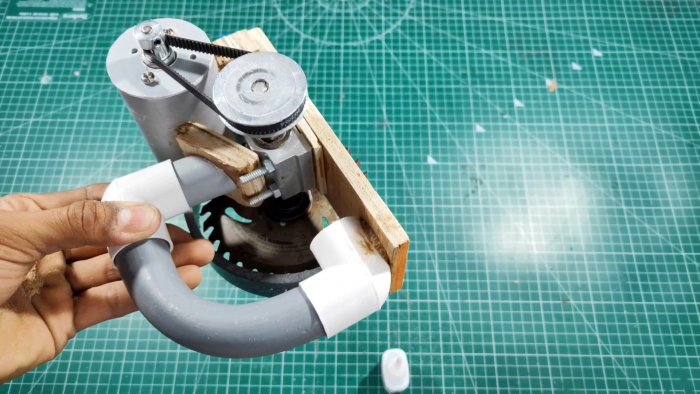

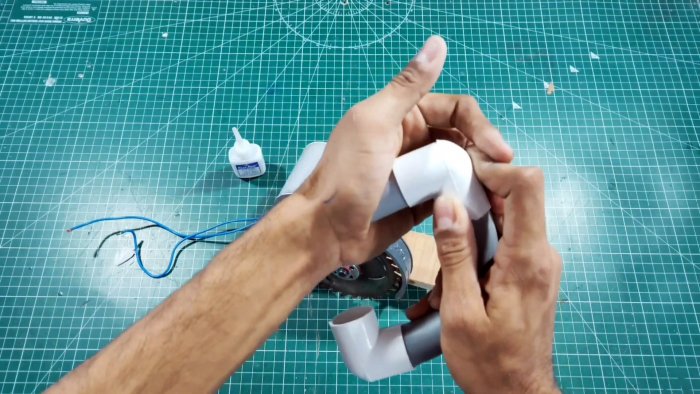

Ручка пилы изготавливается из 2-х колен и согнутой дугой канализационной трубы 32 мм. Один ее конец приклеивается на распорку между мотором и шпинделем, а второй на подошву из фанеры.
Как сделать мини циркулярную пилу 12 В

Как сделать мини циркулярную пилу 12 В

Как сделать мини циркулярную пилу 12 В

Для использования пилы нужно подсоединить ее двигатель длинным проводом к аккумулятору или блоку питания. Для удобства на провод можно установить выключатель.
Как сделать мини циркулярную пилу 12 В

Нужно учесть, что если циркулярка будет включаться надолго, то стоит просверлить вентиляционные отверстия в кожухе двигателя для его охлаждения. Что касается использования суперклея для соединения деталей, то он в сочетании с посыпкой опилками или содой держит достаточно крепко. Если такая жесткость соединения покажется недостаточной, то при сборке можно делать крепление саморезами и винтами, что будет дольше и сложнее.
