Как сделать квадратное отверстие в стальной заготовке

При необходимости проделать квадратное отверстие в массивной стальной заготовке, можно воспользоваться одним хитрым способом. Для его реализации необходим фрезерный станок. Рассмотрим данный метод на примере изготовления втулки.

Необходимое оборудование:


  • фрезерный станок;
  • токарный станок;
  • болгарка.

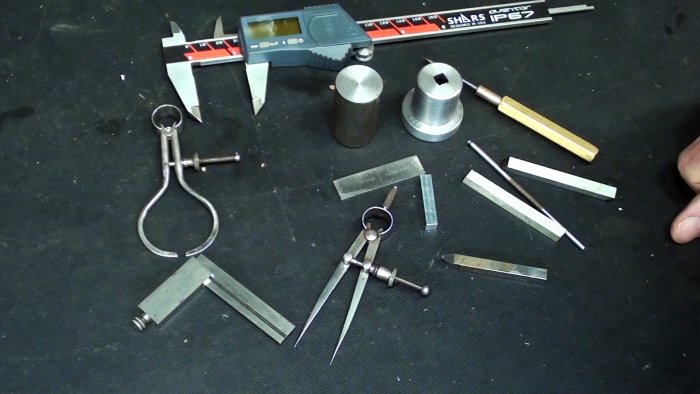

Необходимый инструмент

Процесс «сверления» квадратного отверстия

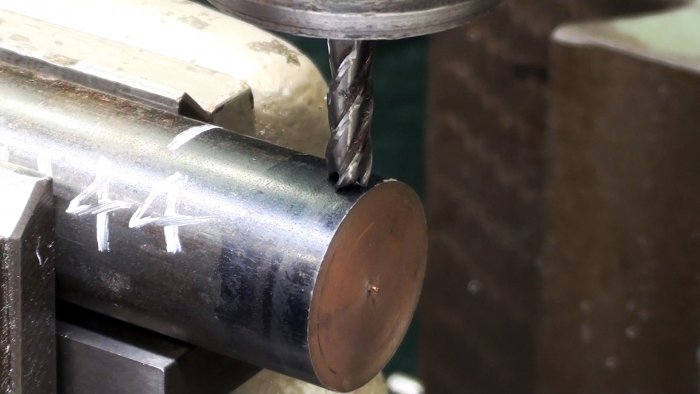

Деталь, которую нужно просверлить, необходимо уложить на стол фрезерного станка перпендикулярно относительно будущего отверстия.
Закрепляем деталь для фрезеровки

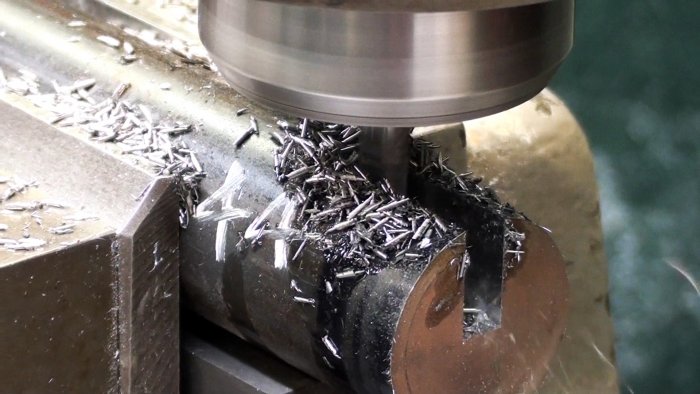

Фрезой в ней выбирается глубокий паз, равный по ширине требуемому отверстию.
Фрезой в заготовке выбирается глубокий паз

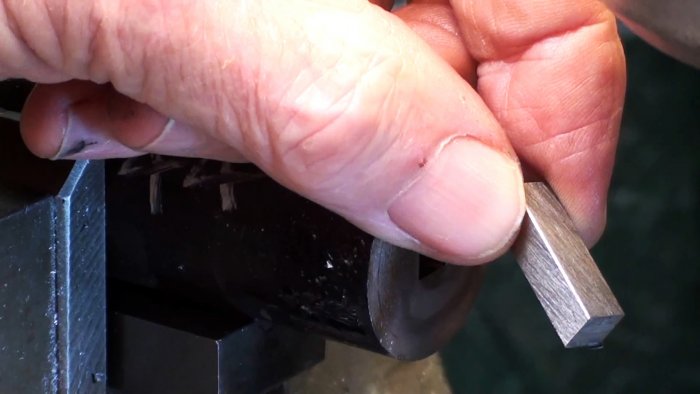

Далее подготавливается прут квадратного сечения, соответствующий параметрам требуемого отверстия.
подготавливается прут квадратного сечения

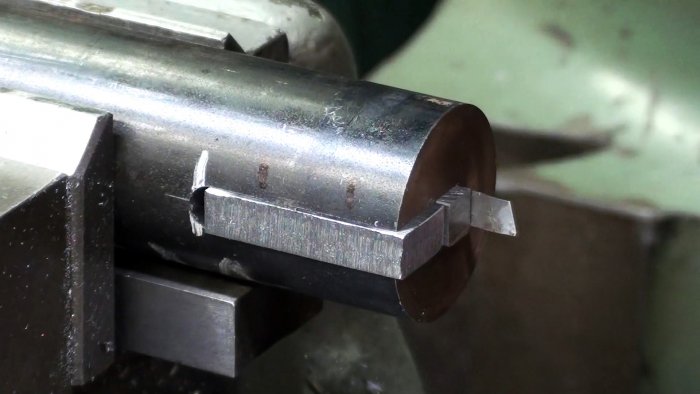

Он укладывается в паз. Затем вырезается и протачивается вставка, которая закроет оставшуюся часть паза.
Паз закрывается вставкой

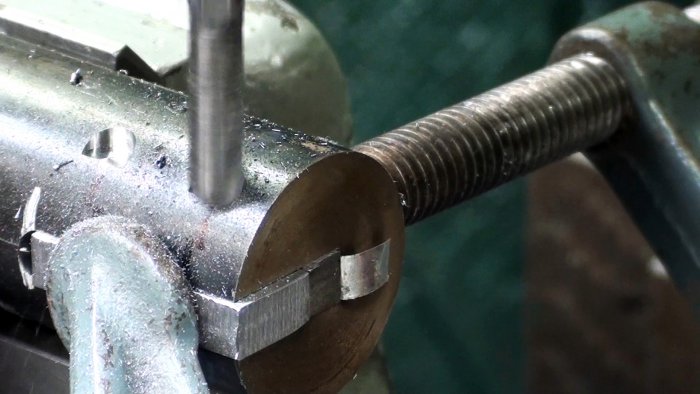

Заготовка поворачивается на 90 градусов. В нее укладывается прут с прокладкой из жести для создания зазора. Далее в паз помещается вставка, и фиксируется сбоку струбциной.
Заготовка поворачивается на 90 градусов

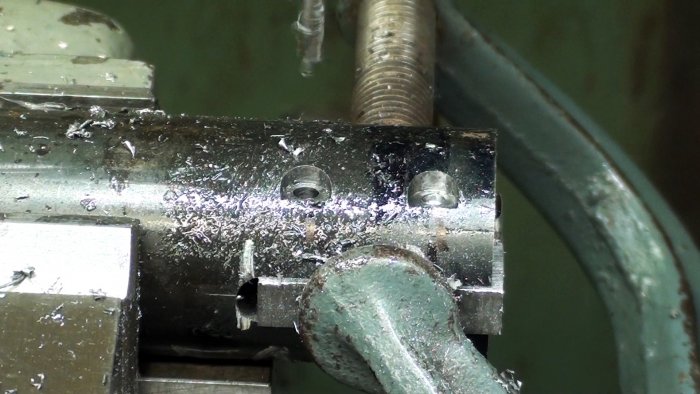

После этого заготовку нужно просверлить насквозь в двух местах вместе со вставкой.
нужно просверлить насквозь в двух местах вместе со вставкой

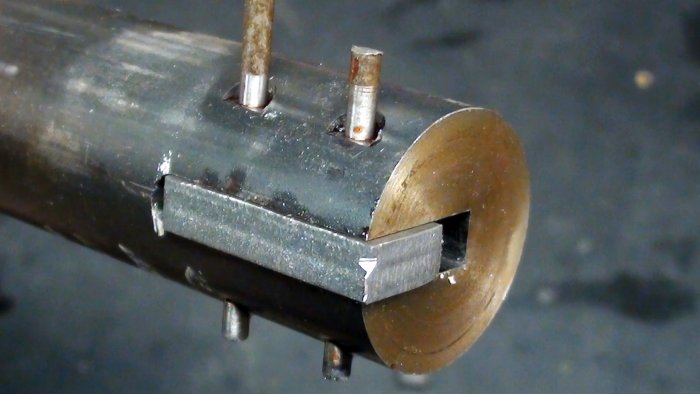

В отверстия забиваются стальные штифты и обрезаются.
В отверстия забиваются стальные штифты

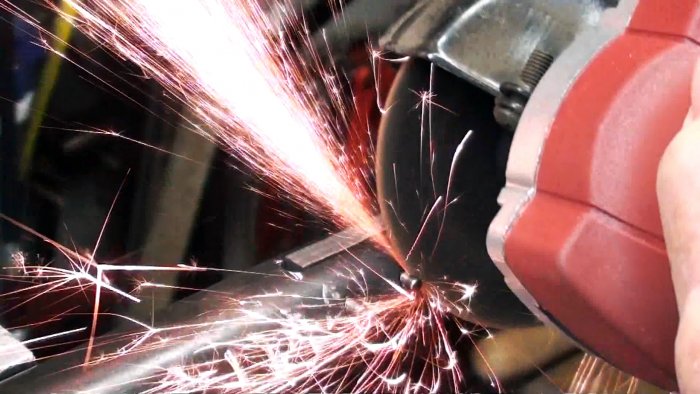

Штифты обрезаются

Их можно подогнать под нужный диаметр на токарном станке. Для прочности штифты не помешает закрепить внутри заготовки припоем, чтобы они точно не выпали.

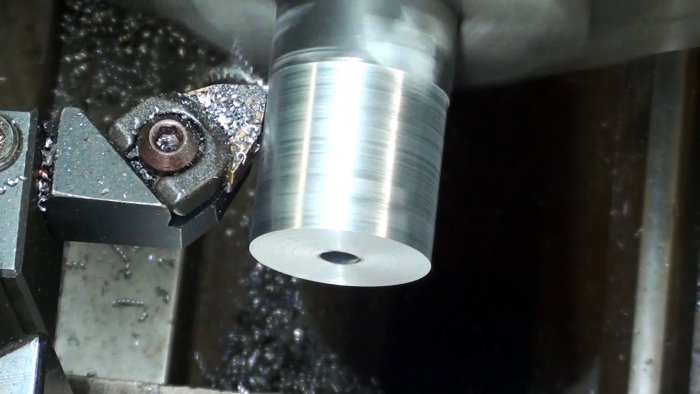

Далее болванка обрабатывается на токарном станке под нужные размеры.

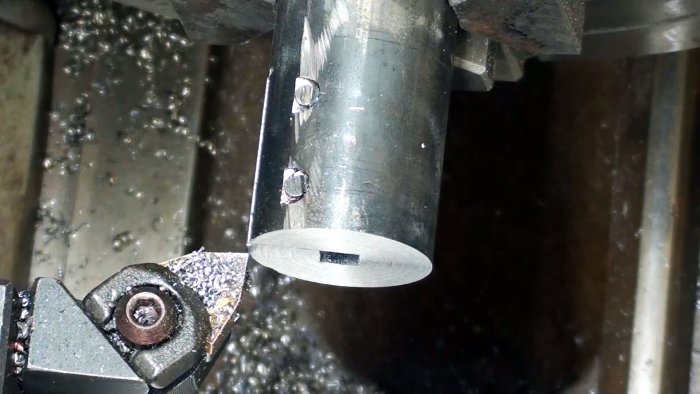

Болванка устанавливается на токарный станок

болванка обрабатывается на токарном станке под нужные размеры

Если делается деталь не с круглым профилем, то ее можно отшлифовать болгаркой или доработать фрезером.

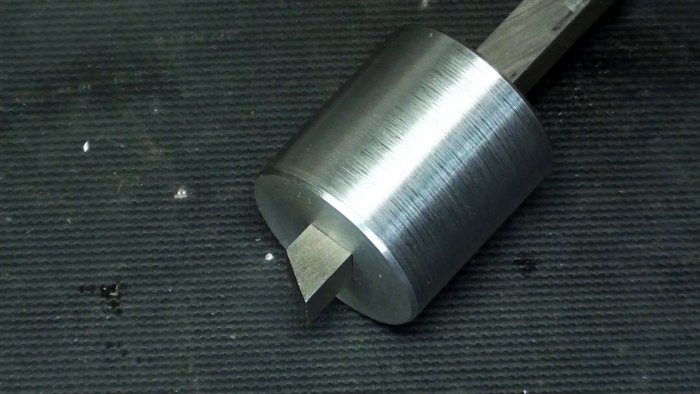

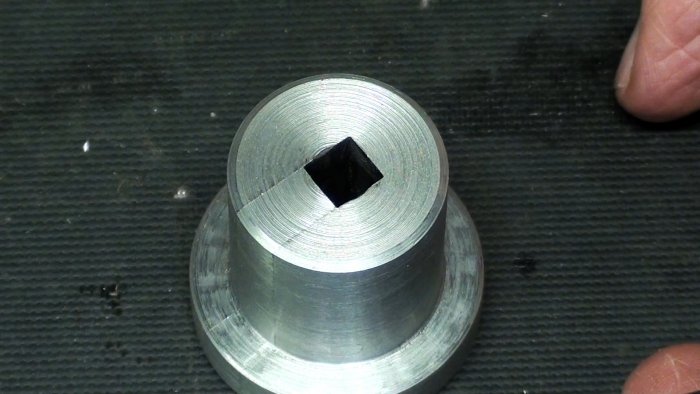

Как сделать квадратное отверстие в стальной круглой заготовке

Как сделать квадратное отверстие в стальной заготовке своими руками

Смотрите видео
