Как сделать квадратное отверстие

Как сделать квадратное отверстие в какой-либо заготовке? Просверлить круглое отверстие может каждый, но порой появляется необходимость проделать квадратное отверстие.
Как сделать квадратное отверстие

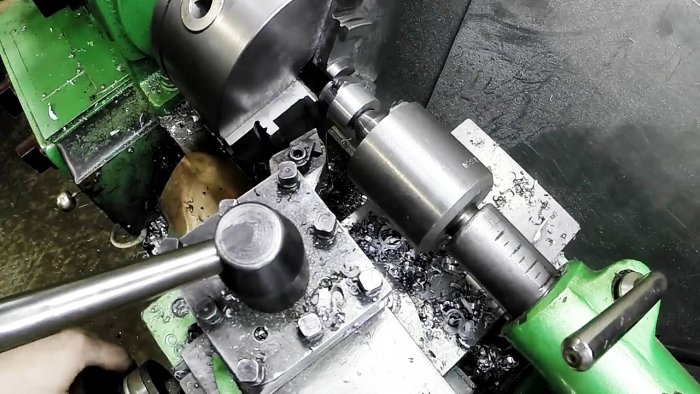

Мне понадобилось сделать большое квадратное отверстие в круглой заготовке, чтобы прутковый квадрат, во-первых, свободно мог перемещаться в отверстии, а, во-вторых, чтобы не было большого люфта. То есть нужно отверстие под квадрат идеальной формы и размера. Вот и возник вопрос – можно ли сделать такое своими руками не в заводских условиях?
Как сделать квадратное отверстие

Такое делать мне уже приходилось, и поэтому я отвечаю - сделать его можно, но при отсутствии определенного набора инструментов, качественное отверстие сделать не получится.

Понадобится


Итак, что нужно для того, чтобы сделать идеальное квадратное отверстие:
Фрезерный станок с отрезной и пазовой дисковыми фрезами, сварочный аппарат электродуговой сварки, токарный станок.

Делаем квадратное отверстие в металле


Для того, чтобы сделать квадратное отверстие, проделываем следующие этапы:

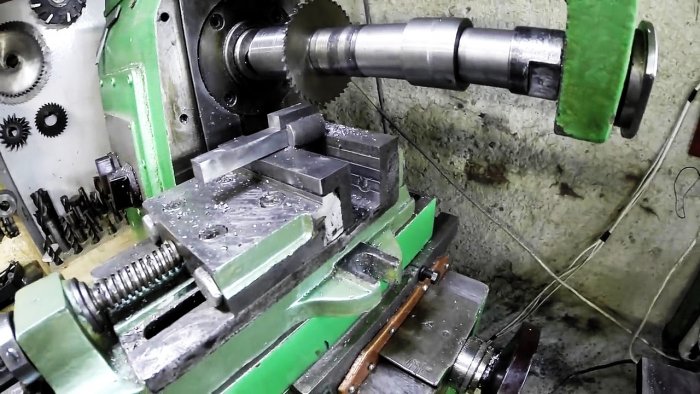

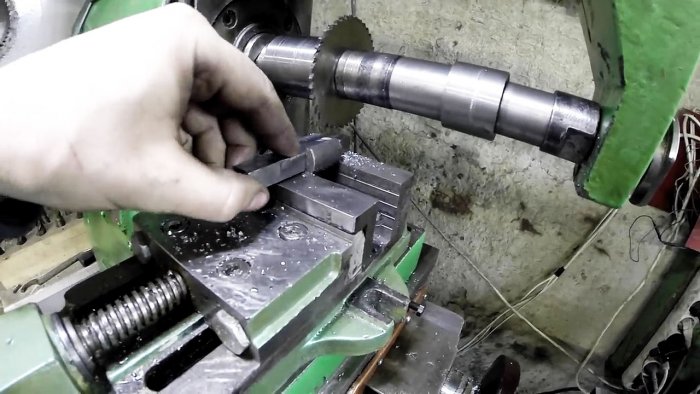

Зажимаем заготовку в фрезерном станке и с помощью дисковой фрезы вытачиваем прямоугольную канавку;
Как сделать квадратное отверстие

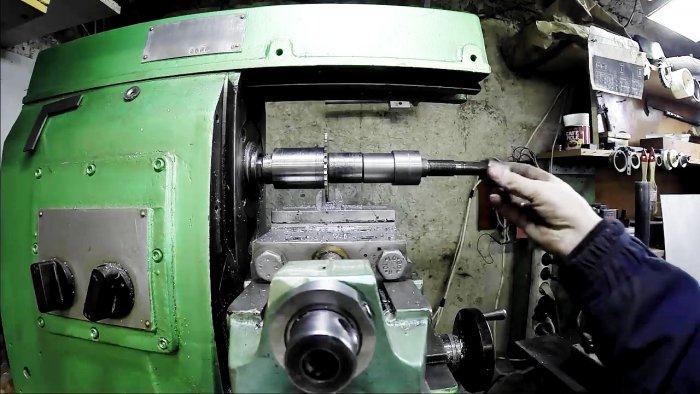

Оказалось, что работа идет намного быстрее с отрезной фрезой, и поэтому пришлось поставить ее вместо пазовой. Производим обратную замену, и с помощью пазовой фрезы прочищаем углы заготовки.
Как сделать квадратное отверстие

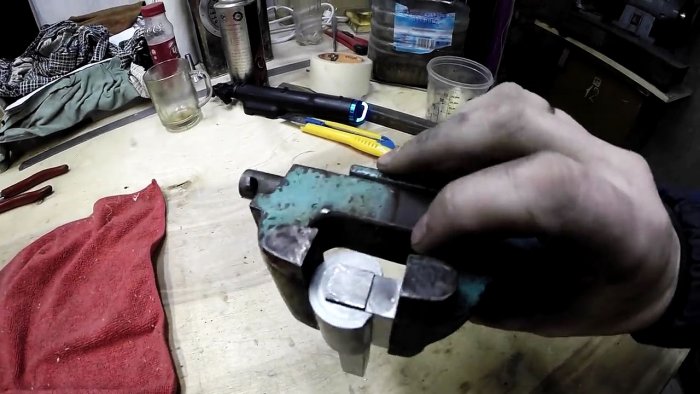

Вставляем в полученный паз квадратную заготовку, и еще один прямоугольный кусок металла в оставшуюся открытой верхнюю часть.
Как сделать квадратное отверстие

Как сделать квадратное отверстие

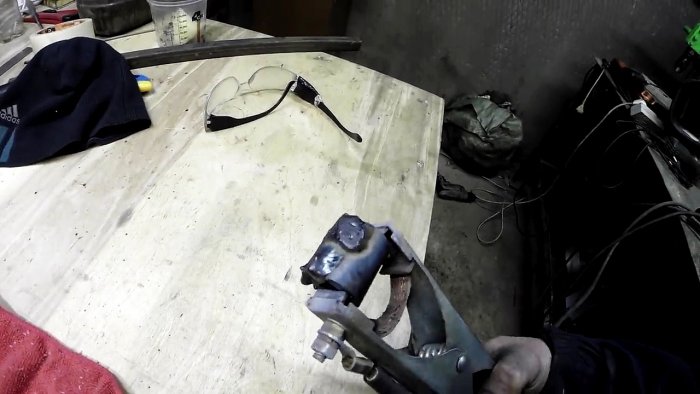

Этот небольшой кусок привариваем к основной болванке электродом при помощи обычной дуговой сварки.
Как сделать квадратное отверстие

Как сделать квадратное отверстие

Очищаем полученный элемент от налипшего металла, что лучше всего сделать при помощи токарного станка, выточив полностью и отшлифовав.
Как сделать квадратное отверстие

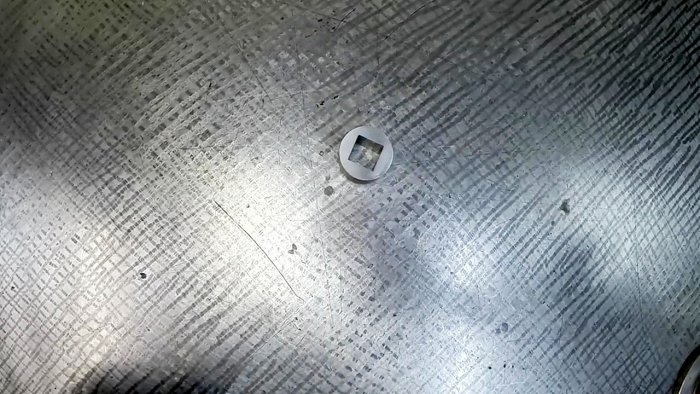

В итоге получаем круглую заготовку, в которой будет идеально квадратное отверстие.
Как сделать квадратное отверстие

Как сделать квадратное отверстие подручными инструментами


Все эти технологические циклы можно проделать и с помощью простых подручных инструментов, используя только угловую шлифовальную машинку, которую в народе называют «болгаркой», тиски и сварочный аппарат.
Но в этом случае, во-первых, придется сильно попотеть, а, во-вторых, изделие не получится таким ровным.
При выполнении этих работ обязательно нужно выполнять требования техники безопасности:
  • при работе с фрезерным и токарным станками слесарные очки обязательны;
  • при выполнении сварочных работ обязательны рукавицы и сварочная маска.

Вот так при желании можно сделать квадратное отверстие любого размера не хуже заводского!
Как сделать квадратное отверстие

Смотрите видео

Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (60)
  1. Гость Олег
    #1 Гость Олег Гости 12 марта 2019 15:15
    75
    Конечно не в заводских условиях, у всех в тумбочках фрезерный станок валяется без дела
  2. Гость Сергей
    #2 Гость Сергей Гости 12 марта 2019 15:33
    34
    Да ты паря шутник однако!
    Если бы у тебя был ещё и долбёжный станок, то квадрат ты бы сделал ещё проще и быстрее!
    1. alex
      #3 alex Гости 24 марта 2019 20:19
      0
      можно поидее в токарный затолкать аля долбежный резец и ручным приводом продолбёжить. если нежелательно греть и распиливать то вполне жиснеспособный вариант. сделать такой резец из токарного несложно.
  3. Sektor
    #4 Sektor Гости 12 марта 2019 15:36
    63
    А может сразу небольшой заводик купить для того, чтобы сделать квадратное отверстие? Пошёл в магазин и купил. Где обычный любитель возьмёт фрезерный станок, токарный станок. Ну сварку ладно, можно по гаражам поискать. Но для чего огород городить?
    1. Гость Герасим
      #5 Гость Герасим Гости 12 марта 2019 17:19
      4
      Так сказано же в конце... нет токарки...болгарку тебе в руки и вперед!
    2. Я вообще всех ненавижу
      #6 Я вообще всех ненавижу Гости 12 марта 2019 18:02
      5
      А ещё проще купить специальное сверло или фрезу, не знаю как правильно, для изготовления квадратных отверстий.
      1. Гость михаил
        #7 Гость михаил Гости 15 марта 2019 21:35
        3
        дорном этот инструмент называется, процесс дорнением, все дружащие с головой его используют для получения прямоугольного отверстия без всяких станков
        1. Петр Богданов
          #8 Петр Богданов Гости 22 марта 2019 17:07
          0
          Дорнование, сэр...
    3. 956
      #9 956 Гости 14 марта 2019 08:37
      2
      Где ты сварку возьмёшь? А токарный станок есть в каждом судомодельном кружке. В некоторых авиамодельных есть даже фрезерные. Вот только отверстие не «кошерное». Во-первых шов – всё-таки не основной металл. Во-вторых а как гарантировать провар на всю глубину отверстия, но одновременно сохранить форму? Фреза должны двигаться внутри отверстия и именно движение фрезы должно задать форму.
      1. Андрю
        #10 Андрю Гости 14 марта 2019 15:09
        2
        Сварка в любом магазине электроинструментов продаётся и стоит чуть больше болгарки.
  4. Гость Юрий
    #11 Гость Юрий Гости 12 марта 2019 18:13
    2
    В некотрых случаях можно вварить в круглое отверстие квадратную трубу(стандартную или самодельную из двух уголков).
  5. Гость Алексей
    #12 Гость Алексей Гости 12 марта 2019 18:35
    4
    Пластилиновый квадрат.
    Немного нагрузки и сварка потечёт.
    Как перегретая восковая свеча.
  6. Гость Сергей
    #13 Гость Сергей Гости 12 марта 2019 20:04
    31
    Надо просто сверло квадратное использовать)))
  7. Гость Виктор
    #14 Гость Виктор Гости 12 марта 2019 20:19
    11
    высверлить дрелью, доработать напильником.
  8. Станислав
    #15 Станислав Гости 12 марта 2019 20:44
    5
    для этого есть прошивной станок, а не вот этот головняк, ну или магазин где можно купить так называемый этот ключ
  9. Слесарь
    #16 Слесарь Гости 12 марта 2019 21:23
    6
    В домашних условиях просверли отвесртие, близкое к размеру квадрата. Если размер достаточно большой, возьми трехгранный напильник и сделай хотявбы один угол (если отвестие не глухое). Потом возьми маленькую ножовочку (есть такие ок. 5мм) и пропили оставшиеся 3 углаю Если отверстие маленько, то придется завершить работу трехгранным надфилем. Для глухого отверстия, проще сделать втулку с квадратным отверстием и надеть ее на квалдрат.
  10. Гость Сергей
    #17 Гость Сергей Гости 12 марта 2019 21:45
    4
    Столько телодвижений, ужас...
    Хватит простого токарного станка, просто просверлить отверстие подходящее по диаметр и выдавить квадрат...
    Ну если уж такая точность нужна, можно и строгнуть подачей...
  11. Ali Ushaher
    #18 Ali Ushaher Посетители 13 марта 2019 05:43
    7
    Товарищ автор, вы для кого это пишете? Вы думаете у меня есть фразеровальный станок?! А если б тыл - думаете сне нужен был совет? Вы как то соразмеряйте советы - с аудиторией.
  12. Александр
    #19 Александр Гости 13 марта 2019 06:53
    3
    Просверлить в цилиндре отверстие и надфилем сделать квадрат, ну и если в охотку токарный, фрезерный станок выточить и сделать квадрат.
  13. В.П.
    #20 В.П. Гости 13 марта 2019 09:42
    6
    Два станка: горизонтально фрезерный и токарный. Просто идеальные "домашние условия"!
  14. Гость Сергей
    #21 Гость Сергей Гости 13 марта 2019 10:07
    5
    Гениальный автор, а, как мне сделать дома самолет??
    1. Гость Валера
      #22 Гость Валера Гости Вчера, 13:44
      0
      купи куб досок и сколоти самолет
  15. Гость Павел
    #23 Гость Павел Гости 13 марта 2019 10:13
    7
    Все гораздо проще - высверливаю отверстие небольшого диаметра, разжигаю горн, разогреваю заготовку, с помощью подходящей прошивки делаю нужное по размеру квадратное (прямоугольное, треугольное, овальное и т.д.) отверстие. По времени минут десять, все зависит от времени нагрева заготовки. Какие нафиг фрезерные и токарные станки?
  16. Гость Анатолий
    #24 Гость Анатолий Гости 13 марта 2019 14:52
    2
    А не проще ли просверлить круглое отверстие и квадратной прошивкой продавить?
  17. Ситников Дмитрий Валентинович
    #25 Ситников Дмитрий Валентинович Гости 13 марта 2019 15:21
    4
    Автору не хватило еще и 3Д принтера.
  18. Гость Олег
    #26 Гость Олег Гости 13 марта 2019 16:23
    8
    Замечательные советы домашнему мастеру - возьмем фрезерный, возьмем токарный, а что сразу электроэрозию не взяли? Одна операция и все.
  19. Profi50
    #27 Profi50 Гости 13 марта 2019 17:24
    5
    Ну спасибо, научил. Пойду куплю станки и фрезы, защитные очки и перчатки.
  20. Minin
    #28 Minin Гости 13 марта 2019 19:15
    3
    Ума АВТОРУ не занимать,у каждого мужика под лавкой токарный и куча случайно завалявшихся фрез!
  21. Михалыч
    #29 Михалыч Гости 13 марта 2019 23:00
    0
    Берешь болванку просверливаеш в ней отверстие диаметром малой стороны квадрата нагреваешь до красна и на наковальней забиваеш в неё квадрат,после болванку закаливаеш и всё готово.
  22. Гость Виктор
    #30 Гость Виктор Гости 14 марта 2019 00:29
    1
    И откуда же ты такой умник взялся ???
    Очередной кухонно - диванный теоретик - эксперт появился на просторах инета , и предлагает выполнить работу троих рабочих механического участка небольшого завода . И всё это в условиях гаражного кооператива ............!!!
    Прям смешно стало .
    Лучше бы взял и описал полёт бутылки шампанского после неудачного открытия кривыми руками на околоземной орбите , или перевоплощение "Жигуля" в "Мерседес" под действием магии тёти Фроси .
    Это было бы намного интереснее даже сведущему специалисту из области железных наук .
    ВСЁ.................. , НАЧИНАЮ ИСКАТЬ СТАНКИ ПО ГАРАЖАМ !!!
    МНЕ ОЧЕНЬ НУЖНА ВТУЛКА С КВАДРАТНЫМ ОТВЕРСТИЕМ ДЛЯ СУВЕНИРА ..................!
  23. Александр Петриков
    #31 Александр Петриков Посетители 14 марта 2019 08:02
    2
    грош цена такому квадрату - шов треснет, да и от температуры сталь-железо отпустит.
  24. Гость Дмитрий
    #32 Гость Дмитрий Гости 14 марта 2019 08:42
    2
    Если болгаркой и дрелью может эффективно пользоваться каждый, то вот дуговой сваркой пользоваться надо уметь. Работа же специалиста с таким набором станков и инструментов... Чем она отличается от заводских условий?)
  25. Гость Виталий
    #33 Гость Виталий Гости 14 марта 2019 12:05
    5
    Ну что за фигь ? Нет чтоб сразу использовать КВАДРАТНОЕ сверло ?
  26. Гость Дмитрий
    #34 Гость Дмитрий Гости 14 марта 2019 19:57
    1
    умно , только это не домашние условия.
  27. Гость анунах
    #35 Гость анунах Гости 15 марта 2019 14:04
    0
    сверло рело и нефиг велосипед изобретать
  28. XZ
    #36 XZ Гости 15 марта 2019 16:43
    1
    Пускай попробует поработать таким изделием. Я не думаю, что это будет долго, если сразу не поломается.
  29. XZ
    #37 XZ Гости 15 марта 2019 16:44
    0
    Всё это делается в токарном станке прошивкой!!!
  30. Гость Сергей
    #38 Гость Сергей Гости 15 марта 2019 17:21
    1
    Ага, еще протяжку возьми и сделай отверстие, блин. Тоже мне гений. А как на счет прочности изделия? Статья ни о чем
  31. Евгений Власов
    #39 Евгений Власов Гости 15 марта 2019 17:38
    0
    Мужчины! Не забывайте электрохимию: + и -, анод-катод, соль- кислота, лак и краска: электрохимическое травление поможет сделать и квадратное отверстие и треугольное, и какое надо...( я в 90-ые так сережки из бронза делал - в виде серп-молота)..
  32. Александр Юрьевич
    #40 Александр Юрьевич Гости 15 марта 2019 19:47
    1
    а без сварки слабо?
  33. Гость Серж
    #41 Гость Серж Гости 16 марта 2019 15:14
    1
    А еще проще иметь мини мартеновскую печь, сделать форму и отлить такую деталь. Потом ее закалить и отшлифовать...
  34. Migel
    #42 Migel Гости 16 марта 2019 15:44
    1
    Статья - фэйк, ловкость рук.
    Фокус-покус данной статьи в том, что в том виде как он приготовил две детали к сварке, даже если считать его сварщиком уровня БОГ, будет либо непровар (и тогда мы должны увидеть на торце подрез в виде трещинок в двух углах) или он тупо сплавит квадратную вкладку и деталь. для таких дел чтоб сильно не насрать сваркой используют медные вкладки, ито потом просто меньше зачищать напильником.
  35. Гость
    #43 Гость Гости 16 марта 2019 16:57
    1
    в заводских условиях сделал не хуже заводского, респект!
    а трудозатрат столько ради низкой надежности и чтоб без дела не сидеть ?
    в советское то время выгнали бы с завода, за такие идеи...
  36. uras
    #44 uras Гости 16 марта 2019 22:14
    2
    ну ну ...а я всю жизнь долбил как дурак на долбёжном станке...............
  37. Гость владимир киселев
    #45 Гость владимир киселев Гости 17 марта 2019 08:50
    1
    в домашних условиях вообще элементарно.. вызываем инопланетян и всего делов...
  38. Гость Александр
    #46 Гость Александр Гости 17 марта 2019 10:20
    0
    Да спец из неоткуда, с такими советами, из прочитанных комментариев вижу, что есть граждане которые знают, что такое кузнечное дело. Прислушайся к этим советам. Без всяких станков можно сделать любое отверстие, трёхгранник, квадрат, шестигранник и прочее, даже с тупиковыми отверстиями. Для начала сверлишь сквозное отверстие, диаметром квадрата по плоскостям, а не по граням, потом греешь до нужной температуры в зависимости с какого материала будешь делать эту заготовку, потом за 3-4 прохода просто пробиваешь на наковальне. На пробивку уходит максимум десять минут зависит от длины нужной заготовки. если нужна не сквозная, то после отрезаешь болгаркой из пробивочной заготовки кусочек 5-6 миллиметров, вставляешь в готовое отверстие и завариваешь, тогда получишь заготовку с несквозным отверстием. Насчёт каления заготовки нужно определиться с какого материала будешь делать эту деталь, есть такой метал под названием самокал, его нельзя калить будет хрупок, может лопнуть при усиленном использовании. С высоко углеродистых и самокалов нельзя делать гаражные навесы.
  39. гость володя
    #47 гость володя Гости 17 марта 2019 16:39
    0
    для чего это показывать.Правильно Олег говорит у всех станков дома как грязии
  40. Леонид Андреич
    #48 Леонид Андреич Гости 17 марта 2019 19:03
    0
    Кхм.. я бы намотал внатяг проволоку, желательно нержавейку, тонкую.. в зависимости от допустимого радиуса скругления углов квадрата в обверстии, на квадратный штырь, в несколько слоёв, в зависимости от требуемой прочности этой втулки.
    А потом пропаял бы всё это дело твёрдым припоем бензиновой горелкой.. или газовой.. такие сегодня продаются..

    Мой способ хорош тем, что получаешь хоть треугольный, хоть пятиугольный, хоть семиугольный ключ любого размера.. и за очень маленькие деньги.

    ..А если требования к прочности уж очень высокие - придётся купить или сделать фольгу.. при её изготовлении есть много способов получить очень прочную на разрыв ленточку.
    Кста, именно так делают орудийные стволы.. только их не пропаивают, конечно, а проваривают в печах.. при очень точном режиме проварки.
    Кхм.. если, к примеру, взять многоугольник, скрутить его аккуратненько, и потом проделать весь энтот фокус с обмоткой и пропайкой - получится ружейный ствол с нарезкой.. и всё за те же маленькие деньги..
    ..А если, к примеру, на необитаемый остров судьба забросила - то.. кхм.. варить сталь, или хотя бы бронзу, так или иначе придётся.. а уж проволоки из стали или бронзы натягать - это задача для средних школьников..
    Ни на что не намераю - но
  41. Гость Владимир
    #49 Гость Владимир Гости 18 марта 2019 17:36
    0
    Да уж! Без станка с ЧПУ обошёлся! Прямо как предки из первых пятилеток)
  42. Гость Владимир
    #50 Гость Владимир Гости 18 марта 2019 20:16
    1
    Напомнило анекдот 60-х годов. Из СССР во Вьетнам поставляли МиГи. Разобранные, чтобы не привлекать внимание пиндосов. Вьетнамцы как ни соберут - комбайн "Нива". Вызвали наших спецов. Те в сарае за сутки собрали: МиГ!
    Те спрашивают у наших: -Как это? - А вы не дочитали инструкцию:"А в конце обработать напильником!!!"
  43. Гость Юрий
    #51 Гость Юрий Гости 19 марта 2019 19:58
    0
    Потрясающая работа. Да Вы просто на все руки мастер....
  44. Михалыч-2
    #52 Михалыч-2 Гости 19 марта 2019 23:13
    0
    А можно просто просверлить круглое отверстие а потом обработать квадратным напильником...
    или надфилем))))))))))))
  45. Евгений
    #53 Евгений Гости 20 марта 2019 15:13
    0
    Спасибо, Аффтырь! Простое и доступное изложение. Тока с фрезерным и токарным станками - небольшая загвоздка. А так очень простой способ.)))
  46. Игорь
    #54 Игорь Гости 20 марта 2019 19:49
    0
    электроэрозионный станок прожжёт отверстие любой формы
  47. Анатолий
    #55 Анатолий Гости 21 марта 2019 07:50
    0
    Это называется сделать в домашних условиях?
  48. Alex
    #56 Alex Гости 21 марта 2019 08:13
    0
    Можно и болгаркой обойтись. Не у каждого есть станки
  49. Борис
    #57 Борис Гости 24 марта 2019 19:15
    0
    Чушь какаята, есть специальное сверло (перо) в несоосной оправке для сверления квадратов
  50. Станислав Александрович
    #58 Станислав Александрович Гости 24 марта 2019 19:59
    0
    я когда то уже писал что я лет так тридцать назад делал такие квадратные отверстия без всяких токарных и прочих станков. но всё же кой какой инструмент требуется, молоток газосварочная горелка(лучше кислородная) берём кругляк, берём квадрат. в кругляке сверлим отверстие нужного диаметра, потом нагреваем (до красна), ставим на наковальню (тиски), в отверстие быстро ставим квадрат и резко сильно молотком загоняем квадрат в отверстие. после остывания снимаем готовое изделие с идеальным квадратным отверстием в нутри
