Главная » Мастерская » Как без сварки сделать простые тиски для сверлильного станка
Чтобы точно сверлить детали, важны не только отсутствие биения на сверлильном станке и перпендикулярность сверла, но и надежная фиксация заготовок. Для этого используются тиски специальной конструкции. Сделать такой инструмент можно своими руками.
Как без сварки сделать простые тиски для сверлильного станка

Материалы:


  • швеллер;
  • уголки;
  • резьбовая шпилька;
  • стальная полоса сечением от 5 мм;
  • болты М10, М6.

Процесс изготовления тисков


В качестве основания тисков будет использоваться швеллер. Его длина подбирается индивидуально, в зависимости от размера деталей, которые планируется зажимать в тисках. У швеллера срезаются боковые полки, так как они излишне высокие.

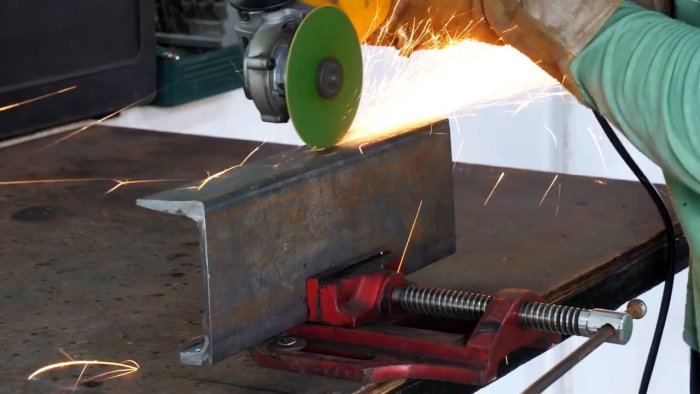

У швеллера срезаются боковые полки, так как они излишне высокие

По центру швеллера делается широкий вырез со строго параллельными сторонами. По нему будет скользить подвижная губка.

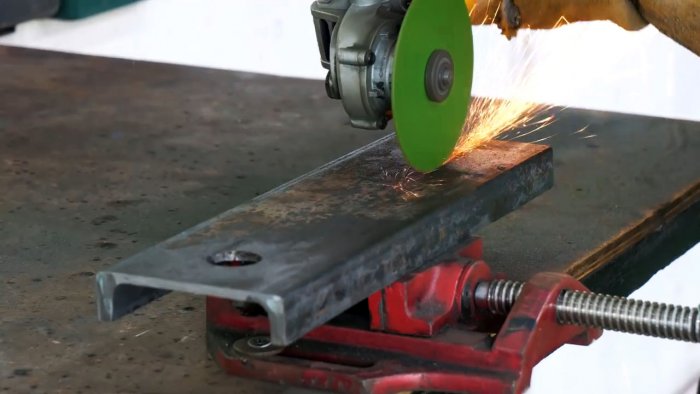

Сверлим отверстие коронкой

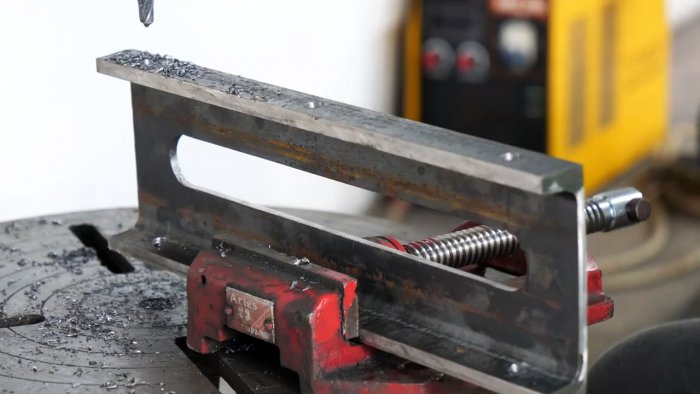

По центру швеллера делается широкий вырез

К полкам швеллера прикручиваются уголки. Они позволят крепить тиски к столу. Чтобы не использовать гайки, лучше нарезать резьбу прямо в швеллере.

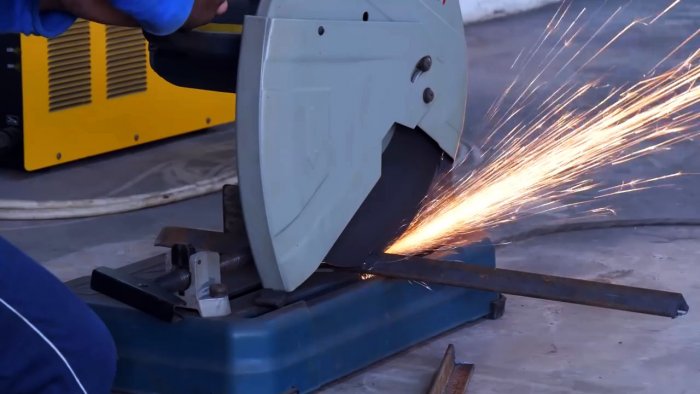

Отрезаем уголок

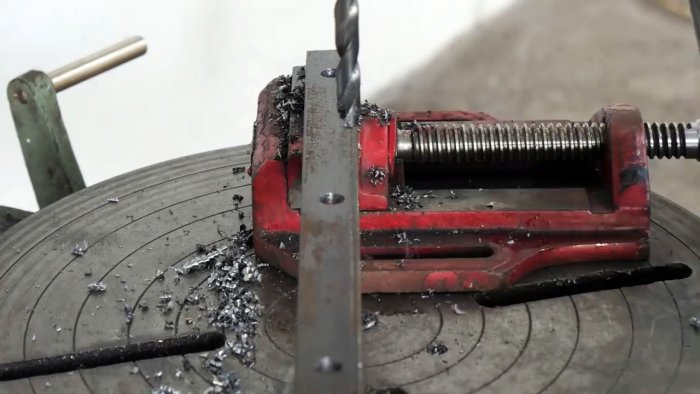

Сверлим отверстия в уголке

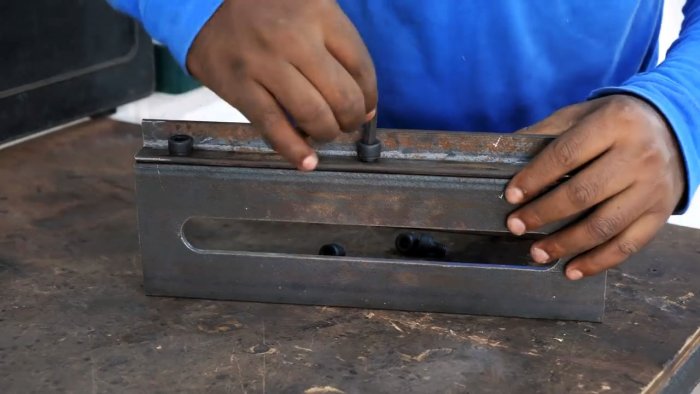

К полкам швеллера прикручиваются уголки

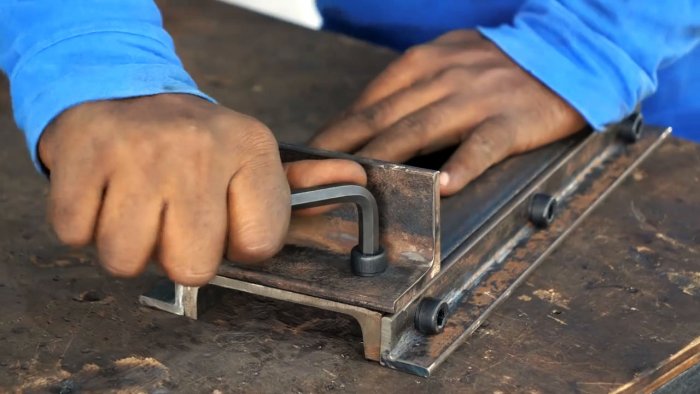

По краям выреза на лицевой части швеллера прикручиваются уголки. Один будет служить неподвижной губкой, второй упором для винта. Последний необходимо усилить, прикрутив к нему толстую полосу. Затем уголок и полоса просверливаются под винт, и в них нарезается резьба.
По краям выреза на лицевой части швеллера прикручиваются уголки

Скользящая губка делается аналогично упору. В ней также должны быть усиливающая полоса и отверстие под винт.

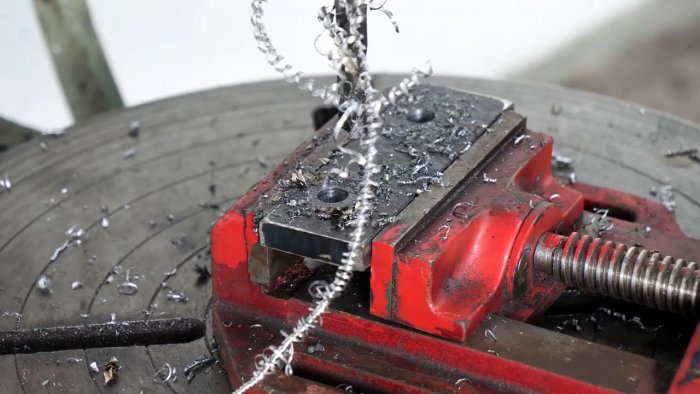

Сверлим отверстие в упоре

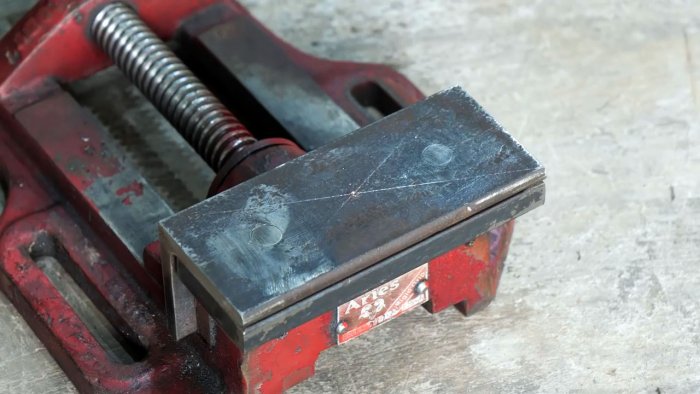

Стачиваем винты

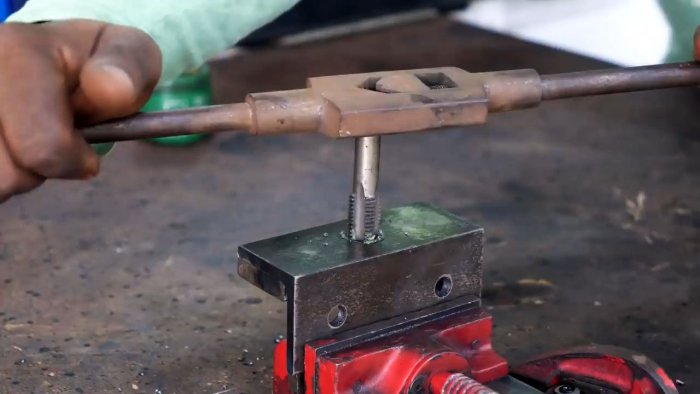

Нарезаем резьбу

Отличие губки заключается только в наличии отверстия внизу. Оно нужно, чтобы прикрутить к ней ограничитель.
Вторая губка тисков

Тот представляет собой 2 полосы металла с парой отверстий под болты. Одна из них это вставка, толщиной равной сечению металла швеллера и шириной соответствующей разрезу в основании. Вставка работает как направляющая скользящей губки. Вторая полоса это широкий ограничитель, удерживающий конструкцию снизу основания.

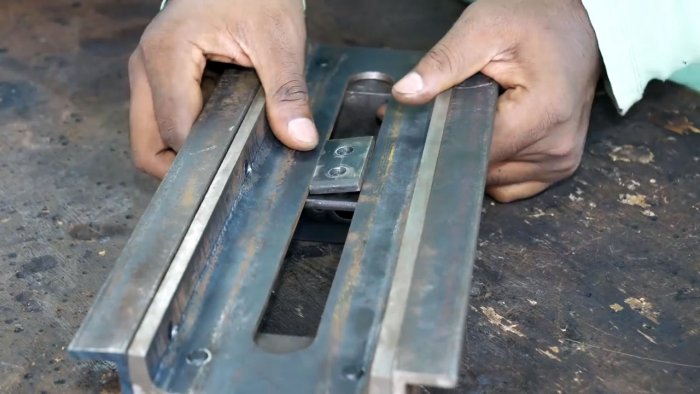

Прикручиваем ограничитель

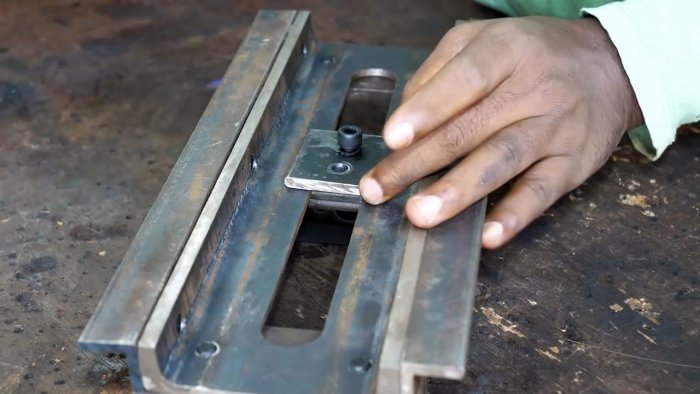

Прикручиваем скользящую губку тисков

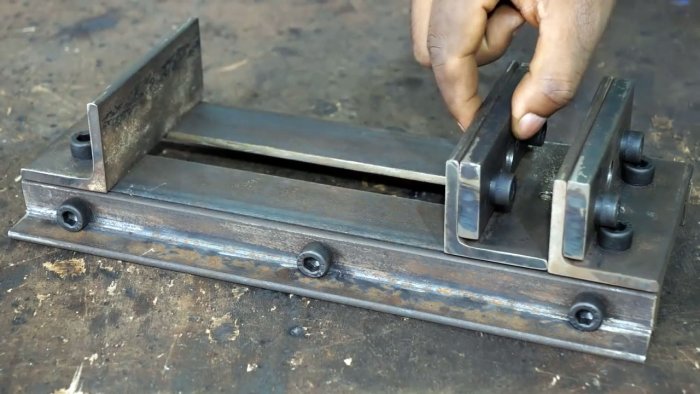

Тиски почти готовы

В качестве винта тисков используется шпилька с упорной резьбой из твердой стали. С одного конца в ней нужно сделать проточку под стопор.

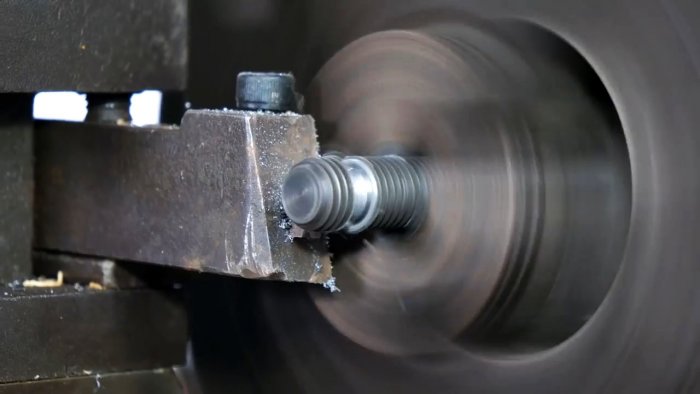

Делаем проточку в шпильке

На второй край нужно накрутить гайку, и просверлить ее вместе со шпилькой, чтобы ставить ручку.

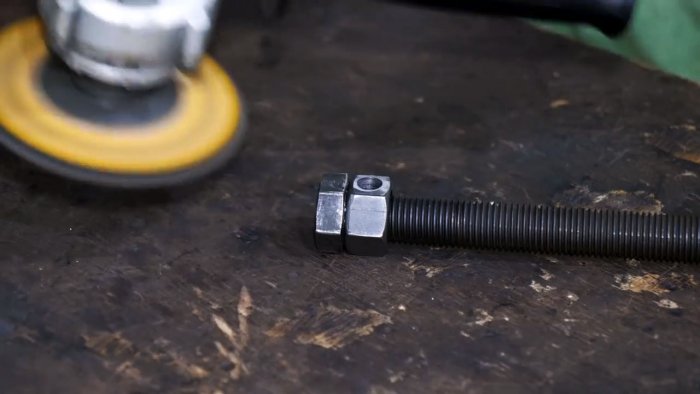

Накручиваем гайку на шпильку

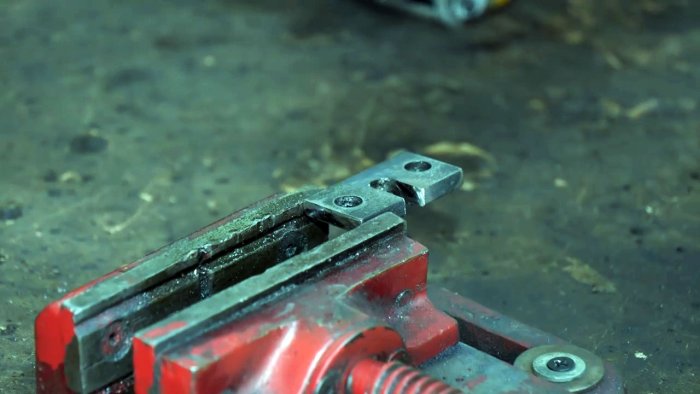

Из полосы вытачиваем стопор под проточку на шпильке.
вытачиваем стопор под проточку на шпильке

В нем нужно сделать 2 отверстия. Шпилька закручивается в упор тисков и затем цепляется стопором, который прикручивается к скользящей губке.

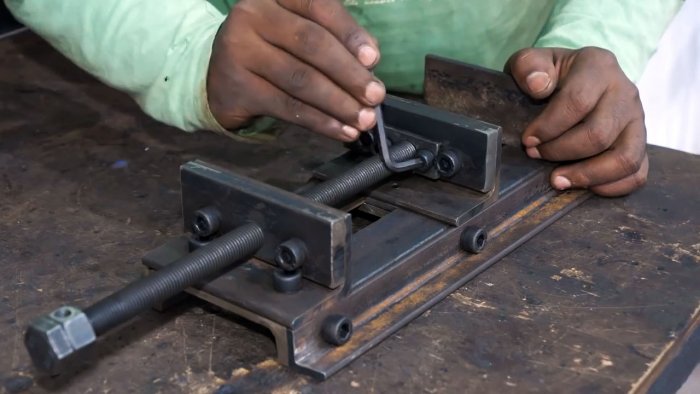

Фиксируем шпильку штопором

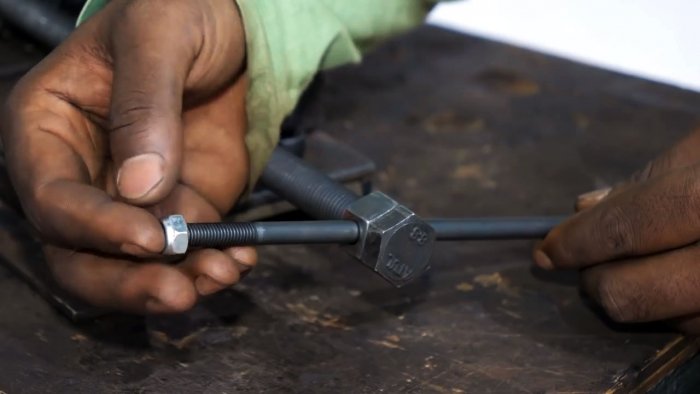

Затем в начало винта вставляется ручка.
Затем в начало винта вставляется ручка

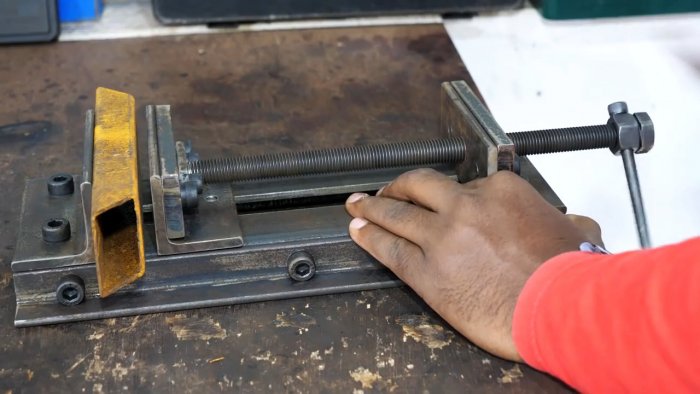

Проверяем тиски в действии.
Проверяем тиски в действии

Как без сварки сделать простые тиски для сверлильного станка
