Как из домкрата сделать мощнейшие тиски - пресс

При работе в мастерской часто требуется что-то сжать настолько сильно, что обычных тисков для этого недостаточно. В таком случае стоит задуматься о сборке пресс тисков. Если имеется лишний гидравлический домкрат, то это обойдется вообще недорого, так как металл для самоделки можно закупить на металлоприемке.

Материалы:


  • швеллер 120 мм;
  • листовая сталь 10 мм;
  • уголок 30х30 мм;
  • трубы 22 и 28 мм;
  • гидравлический домкрат 2т;
  • болты.

Процесс изготовления пресс тисков

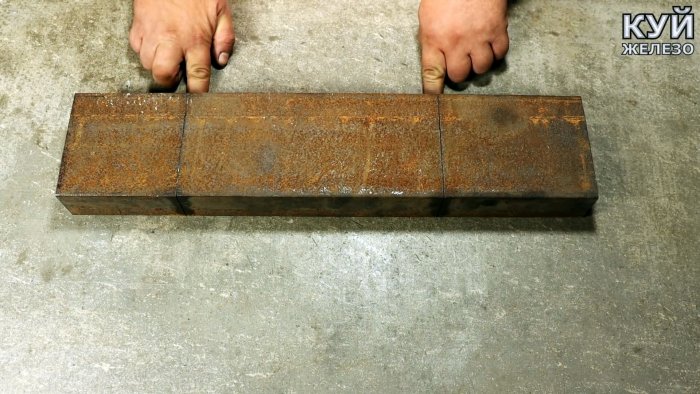

Для сборки станины пресс тисков нужно подготовить 3 отрезка швеллера 120 мм длиной по 75, 260 и 155 мм.
Как из домкрата сделать мощнейшие тиски - пресс

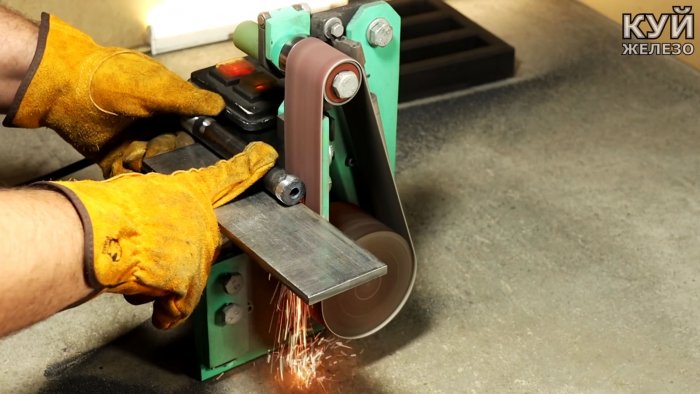

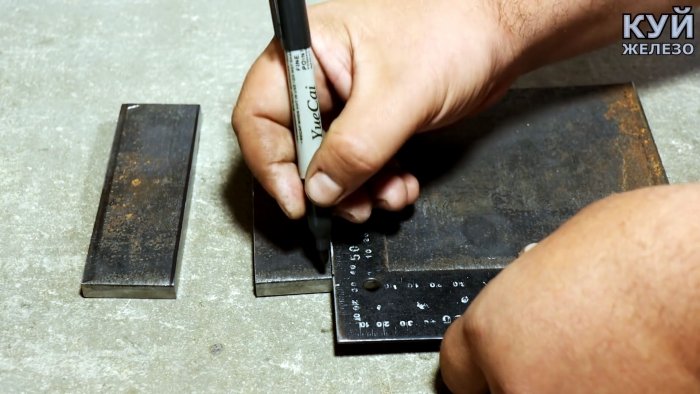

Для губок заготавливается два отрезка листовой стали 10 мм размером 40х120 мм.
Как из домкрата сделать мощнейшие тиски - пресс

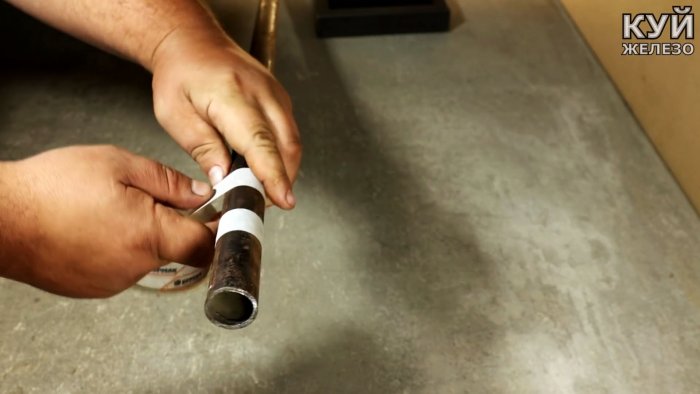

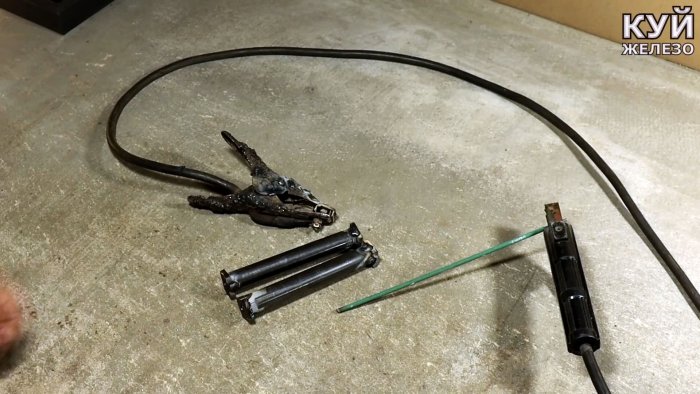

Также подготавливается 2 направляющие из трубы 22 мм длиной по 155 мм. Их торцы необходимо заварить вставками с отверстиями и нарезанной резьбой М10. Из трубы 28 мм отрезается 2 втулки длиной по 53 мм.
Как из домкрата сделать мощнейшие тиски - пресс

Как из домкрата сделать мощнейшие тиски - пресс

Как из домкрата сделать мощнейшие тиски - пресс

Дополнительно для станины вырезается пластина из листовой стали 10 мм размером 155х120 мм. Также нужно подготовить отрезок уголка 30х30 мм длиной 120 мм.
Как из домкрата сделать мощнейшие тиски - пресс

Как из домкрата сделать мощнейшие тиски - пресс

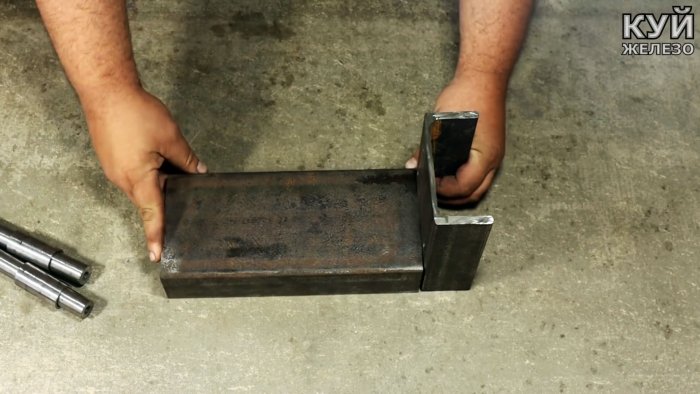

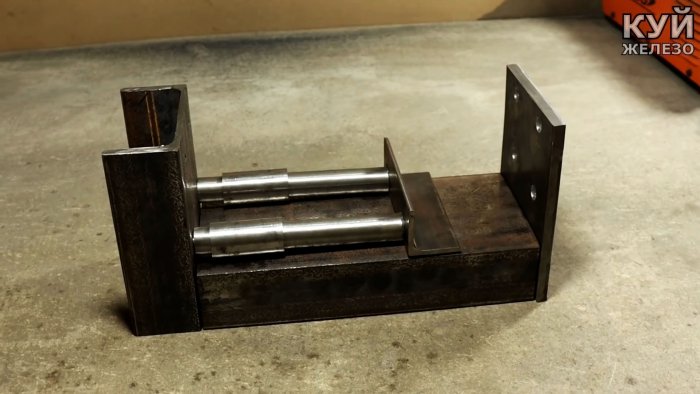

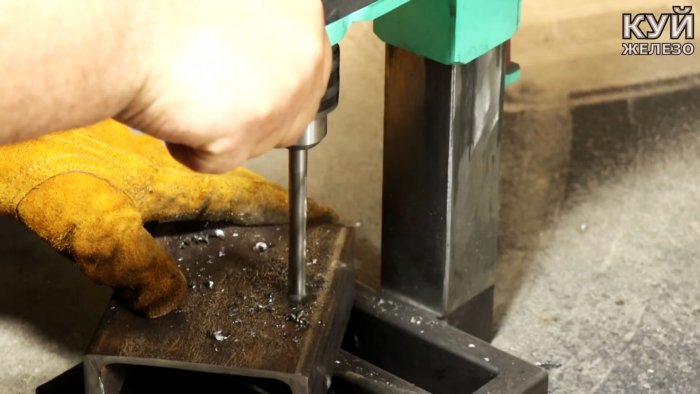

Далее предстоит более сложная задача. Нужно сварить станину. Для этого к швеллеру 260 мм с боков привариваются под прямым углом швеллер и пластина по 155 мм. На пластине при этом сверлятся отверстия для прикручивания подошвы домкрата. На коротком швеллере нужны отверстия под направляющие трубки внизу, и вверху под крепления губки тисков.
Как из домкрата сделать мощнейшие тиски - пресс

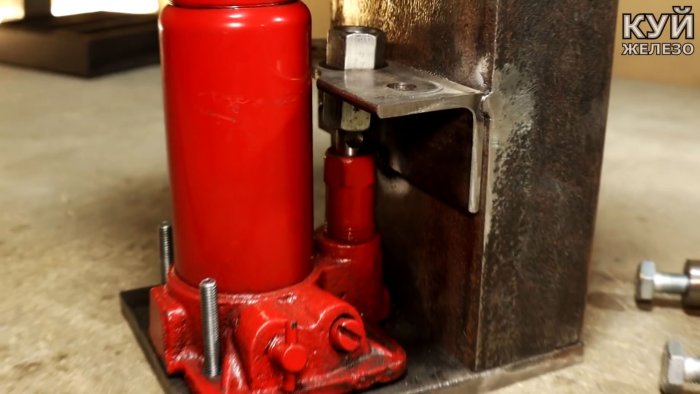

Трубки прикручиваются к нему, с другой стороны к ним нужно прикрепить уголок, в центре которого потребуется сделать большое отверстие для рычага домкрата. Сам уголок приваривается.
Как из домкрата сделать мощнейшие тиски - пресс

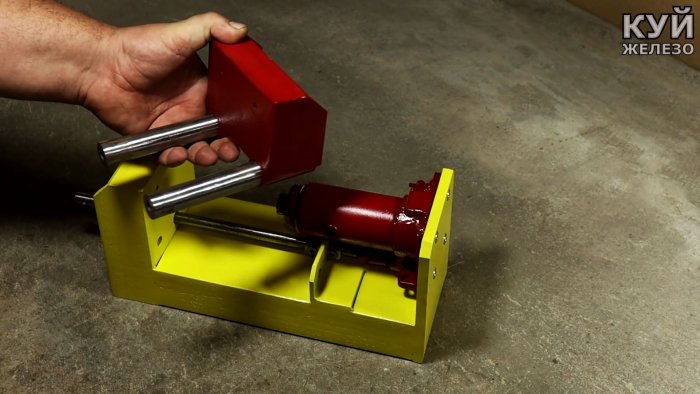

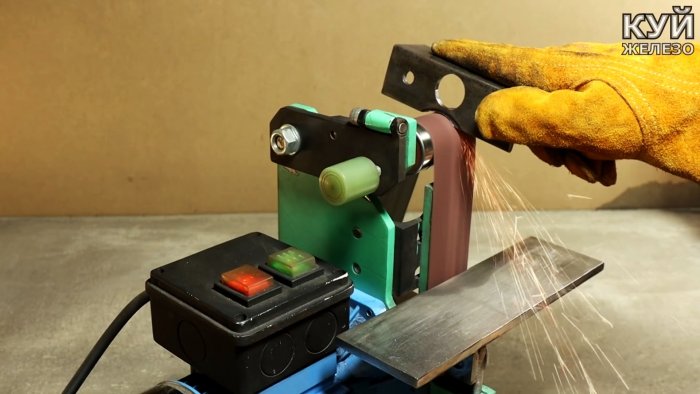

Из оставшегося короткого швеллера делается скользящую часть тисков. Для этого он подрезается внизу, чтобы плотно ложится на втулки. В нем делается 2 отверстие под прикручивание губки. Деталь приваривается к втулкам.
Как из домкрата сделать мощнейшие тиски - пресс

Как из домкрата сделать мощнейшие тиски - пресс

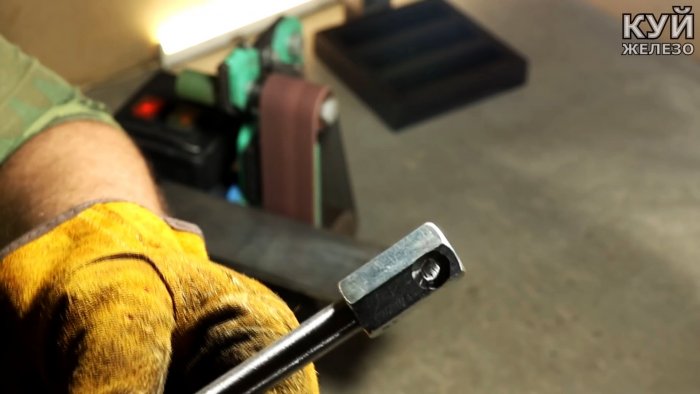

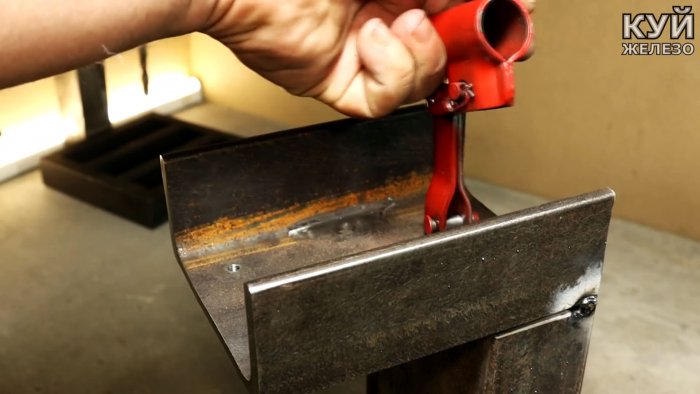

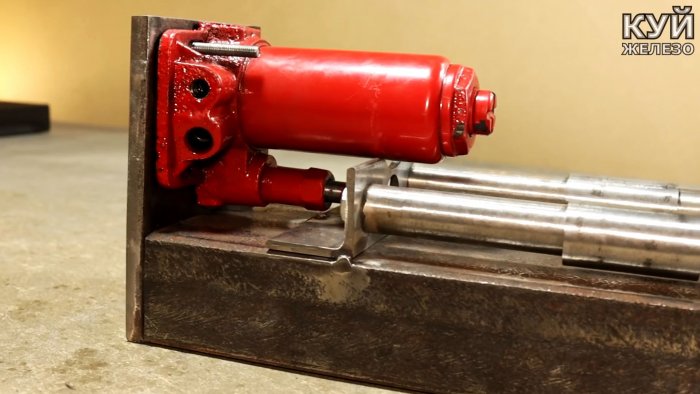

Далее нужно установить домкрат, и вывести его рычаг прокачки на боковую часть станины. Для этого он удлиняется прутком, который крепится к штатному штоку удлиненной гайкой.
До установки домкрата подготавливаются вставки с листовой стали на торцы вертикальных швеллеров, и ввариваются в них. Также на направляющие трубки перед втулками делаются пружины, чтобы разжимать тиски. Их можно накрутить из раскаленной горелкой пружины другого диаметра.
Как из домкрата сделать мощнейшие тиски - пресс

Как из домкрата сделать мощнейшие тиски - пресс

Как из домкрата сделать мощнейшие тиски - пресс

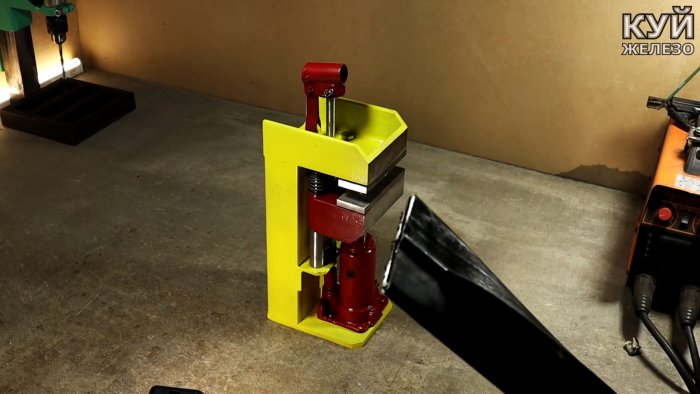

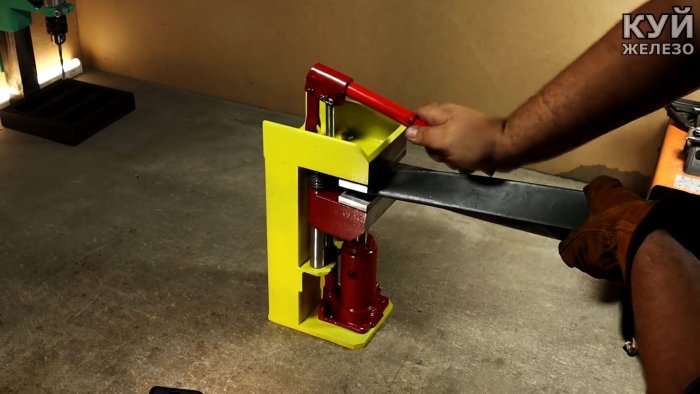

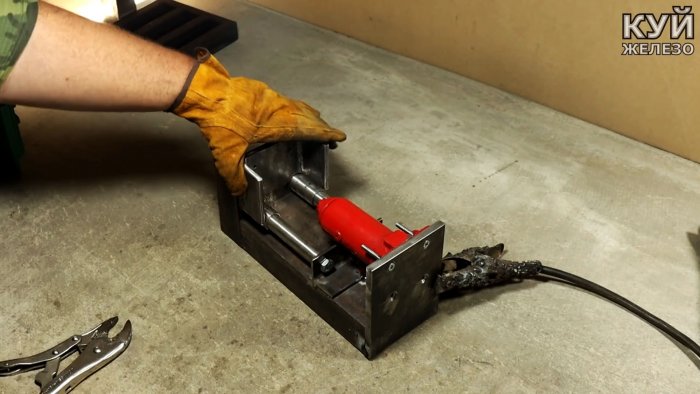

Детали окрашиваются и собираются. Полученные пресс тиски даже на столь компактном домкрате на 2 т способны на многое, даже плющить профильные трубы
Как из домкрата сделать мощнейшие тиски - пресс

Как из домкрата сделать мощнейшие тиски - пресс

Как из домкрата сделать мощнейшие тиски - пресс

Как из домкрата сделать мощнейшие тиски - пресс

Смотрите видео
