» » Быстрозажимные эксцентриковые тиски
Без слесарных тисков невозможно представить авторемонтную или домашнюю мастерскую независимо от того, с каким материалом приходиться работать: металлом, пластиком или деревом. Обычно везде пользуются классическими тисками с воротком, которые медленно зажимают и разжимают детали.
Быстрозажимные эксцентриковые тиски

Совершенно нетрудно и в короткое время можно изготовить самодельные металлические тиски с эксцентриковым зажимом, которые отличаются компактными размерами, а также позволяют быстро и надежно фиксировать заготовки. Быстродействие тисков особенно будет полезным при выполнении больших объемов работ, отличающихся однообразием и монотонностью.
Сделать самые простые металлические тиски с эксцентриковым зажимом можно своими руками из недорогих подручных материалов – остатков металлолома, которые практически всегда найдутся в домашней мастерской или гараже. Поэтому на материалах не будем останавливаться. Если будет необходимость оговорить их особенности, уточним это в процессе работы.
Нам для работы понадобятся самые обычные инструменты:
  • сварочный аппарат;
  • болгарка с отрезным диском;
  • сверлильный станок или дрель;
  • метчик для нарезки резьбы:
  • молоток;
  • клещи;
  • слесарные тиски и др.

Приступаем к изготовлению тисков


Чтобы работа спорилась, не мешает себе мысленно представить конечный результат работы, к которой мы только что приступаем: готовые быстрозажимные эксцентриковые тиски, радующие нас своей компактностью, цветовым разнообразием и поразительными возможностями быстро и надежно зажимать любые заготовки.
Быстрозажимные эксцентриковые тиски

Ну, а теперь – к работе, чтобы мечта превратилась в реальность. Находим остаток ни к чему негодного швеллера, размечаем его с помощью линейки и маркера и отрезаем при помощи болгарки необходимый кусок. Он станет основание для подвижной и неподвижной губки наших тисков.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Из подходящего по размеру равнополочного уголка после разметки отрезаем два одинаковых по длине куска, которые в тисках станут основанием губок наших самодельных тисков.
Быстрозажимные эксцентриковые тиски

В середине полки одного из уголков – будущей подвижной губке тисков, намечаем центр отверстия, которое просверливаем на сверлильном станке.
Быстрозажимные эксцентриковые тиски

На перемычке заготовки швеллера по ее центральной оси ближе к одному концу намечаем границы прорези, по которой будет двигаться подвижная губка наших тисков. Отмеченные точки накерниванием и сверлим отверстия, которые и будут концами прорези.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Вырезаем с помощью болгарки полоску металла в перемычке швеллера между этими двумя отверстиями и выбиваем ее сужающимся бойком молотка. Эта прорезь будет задавать пределы перемещения подвижной губки тисков.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Отрезаем болгаркой из подходящей металлической полосы два куска, длина которых равна ширине полки уголка. Они будут служить ограничителями для подвижной губки при ее движении вдоль прорези.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Далее соединяем уголок и швеллер с помощью болта и гайки в положение, которые они будут занимать в готовых тисках.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Зажимаем эту конструкцию в слесарные тиски и привариваем к уголку поперечно с двух сторон швеллера ограничители, придерживая их клещами. Чтобы их случайно не приварить к полкам швеллера, между ними на время сварки помещаем тонкий кусок резины, пластика или другого диэлектрического материала.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Затем из отслужившего свое молотка с круглой головкой отрезаем болгаркой цилиндрическую болванку по высоте примерно равную диаметру – заготовку будущего эксцентрикового зажима.
Быстрозажимные эксцентриковые тиски

Намечаем на его торце точку с некоторым эксцентриситетом – отступом от центральной продольной оси цилиндра. По метке сверлим сквозное отверстие, параллельное оси нашей заготовки.
Быстрозажимные эксцентриковые тиски

Из толстой полосы металла после разметки вырезаем два куска по длине и высоте равных полке равнополочного уголка. Это будущие накладки на губки быстрозажимных тисков.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Сверлим в этих накладках по два отверстия по центру ближе к краям. Развертываем их с лицевой стороны под головки крепежных винтов. С помощью болгарки наносим насечку и зачищаем их. Пробуем качество закрепления накладок к полкам уголков (губкам) двумя болтами и гайками.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Один уголок (неподвижную губку) привариваем поперечно к перемычке швеллера со стороны, противоположной прорези. Вновь устанавливаем накладки на неподвижную и подвижную губки и уже окончательно прикручиваем их по месту, пользуясь ключом и отверткой.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Из довольно толстого металла вырезаем полоску по размеру равную длине уголка, а по ширине – расстоянию между концами полок по диагонали. Также и привариваем ее для обеспечения прочности и жесткости неподвижной губки.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Теперь берем более толстую полосу металла и сверлим с одного конца отверстие и нарезаем в ней резьбу с помощью метчика. Затем отрезаем от нее кусочек с резьбовым отверстием прямоугольной формы, чуть отличной от квадрата.
Эта самодельная прямоугольная гайка будет удерживать эксцентрик на подвижной губке, и позволять им двигаться по перемычке швеллера (направляющей) в ту или другую сторону.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Чтобы гайка не вращалась под перемычкой швеллера, с двух сторон от нее продольно вдоль всей прорези с небольшим зазором отрезаем и привариваем два направляющих прута-ограничителя.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

В эксцентрике сбоку примерно посередине его высоты сверлим глухое отверстие и нарезаем в нем резьбу под крепление ручки.
Собираем подвижную губку тисков с заранее приваренными ограничителями, прикручивая к уголку двумя болтами готовую накладку с насечками.
Быстрозажимные эксцентриковые тиски

Находим кусок листового железа достаточной толщины для обеспечения жесткости. Намечаем на нем контуры основания восьмиугольной формы с двумя отметками под отверстия для крепления. С помощью болгарки вырезаем его.
Привариваем к нему швеллер (направляющую) с неподвижной губкой. Обрабатываем сварные швы и поверхности болгаркой для удаления ржавчины, наплывов металла, шероховатостей и округления граней.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Заклеиваем накладку губки и продольную прорезь с запасом по бокам строительным скотчем.
Быстрозажимные эксцентриковые тиски

Красим с помощью аэрозольного баллончика основание, направляющую и неподвижную губку в черный цвет, подвижную губку (кроме накладки) – зеленой краской, а эксцентрик – бронзовой.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

После высыхания краски и снятия скотча, все части наших эксцентриковых тисков в принципе готовы и только ждут окончательной сборки.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

Для этого нам достаточно установить эксцентрик и подвижную губку на направляющую, пропустить через отверстия болт и снизу под направляющей установить прямоугольную гайку и завернуть в нее болт.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

В эксцентрик сбоку вкручиваем ручку, а основание тисков двумя винтами закрепляем к прочному деревянному основанию. Наши быстрозажимные эксцентриковые тиски собственного изготовления полностью готовы к работе.
Быстрозажимные эксцентриковые тиски

Быстрозажимные эксцентриковые тиски

С их помощью одним движением ручки эксцентрика можно закрепить в них любые заготовки быстро, надежно и без лишних усилий.
Быстрозажимные эксцентриковые тиски

Замечания в конце


Поскольку придется работать с болгаркой, сварочным аппаратом, сверлильным станком, то необходимо пользоваться индивидуальными средствами защиты, по крайней мере, очками для защиты глаз и перчатками на руки.
Чтобы подвижные части эксцентриковых тисков работали без заеданий, их можно время от времени смазывать графитовой смазкой, а рычаг эксцентрика для удобства снабдить деревянной ручкой.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (4)
  1. Сергей K
    #1 Сергей K Посетители 29 ноября 2018 13:25
    1
    В данном варианте тиски работать попросту не будут. Принцип работы таких тисков в том, что при повороте ручки ОДНОВРЕМЕННО закручивается болт в гайке и за счет эксцентриситета поджим подвижной губки. Так что не хватает узла фиксации головки болта к эксцентрику. Видео импортное, а наши товарищи решали вопрос огрызком ключа, который надевался на головку и сам, в нужном месте крепился к эксцентрику.
    Я такие как раз собираюсь делать, так что как мне кажется именно этот узел в настройке наиболее будет капризным - чуть меньше закручен болт и будет уезжать губка, чуть больше и просто будет трудно губку перемещать. А во всех ютубовских видео этот момент дается очень сжато, если вообще дается, зато минут 15-20, приходится наблюдать как люди пилят, сверлят, точат, красят и попутно хвастаются наличием крутых инструментов.

    И второй момент - мне кажется что уголок, с его сложным профилем полок, не самый лучший выбор для подвижной губки, прижим будет происходить только в узкой части в самом низу эксцентрика, хотя с другой стороны может быть на это и расчет в данной конструкции.

    В общем вопрос к тем кто делал, хотелось бы подробнее про настройку этого узла, какие в нем могут встретится подводные камни.
  2. Серый
    #2 Серый Гости 29 ноября 2018 14:04
    1
    Как по мне, то это слишком узко специальная приблуда. Если нужно обрабатывать много одинаковых деталей. В противном случае, возня с изготовлением этих тисков не оправдывает себя.
    И согласен с Сергеем К, задалбывают ролики, где долго и нудно показывают всякую фигню, и размазывают сопли, а самое нужное, или не показывают вовсе, или невнятно, мельком.
    1. Сергей K
      #3 Сергей K Посетители 29 ноября 2018 16:22
      1
      Да не, обычные станочные тисочки. Хорошо подойдут для сверлилки.

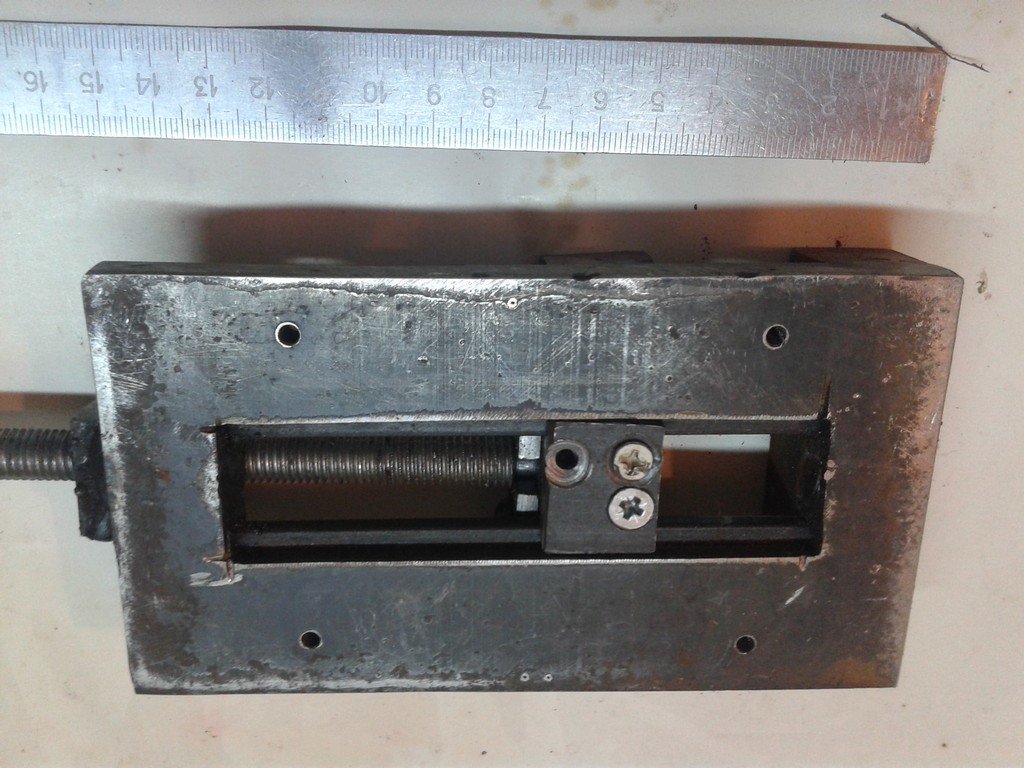

      Когда-то смастерил себе такие см. фото. И с тех пор живут и на сверлилке и на определенных работах на фрезерном. Делалось временно для отработки технологии, а оказалось что неплохо себя ведут, хотя гайка и не выдержала, пришлось менять.



      Быстрозажимные нужны как раз для РАЗНЫХ деталей, чтобы не крутить винт туда-сюда в обоих направлениях. Особенно если работать с деревом, где сила зажима не особая нужна, а размеры отличаются очень сильно, например при резьбе М8 для перемещения на 200 мм нужно 160 раз крутить рукоятку! И даже перекос губок не важен, наоборот лучше будут зажиматься нестандартные детали. Для сверлилки, где чаще всего деталь держится просто-напросто руками и только в редких случаях требуется зажим, такого типа тисочки больше и не надо!
  3. Гость Александр
    #4 Гость Александр Гости Сегодня, 02:34
    0
    А зачем городить такую приблуду, если у автора есть хорошие слесарные ,а остальное он режет на полу?
    На стойке к УШМ они есть в комплекте.
