Главная » Мастерская » Как из болта сделать съемник подшипников с глухих отверстий
Без специального съемника снять подшипник из глухого отверстия, не повредив его и само посадочное место, очень сложно. Если такого инструмента нет в наличии, его можно сделать из доступных материалов, валяющихся в любом гараже. Предлагаем конструкцию простого съемника, которую легко повторить.
Как из болта сделать съемник подшипников с глухих отверстий

Материалы:


  • болт;
  • гайка;
  • листовая сталь.

Процесс изготовления съемника

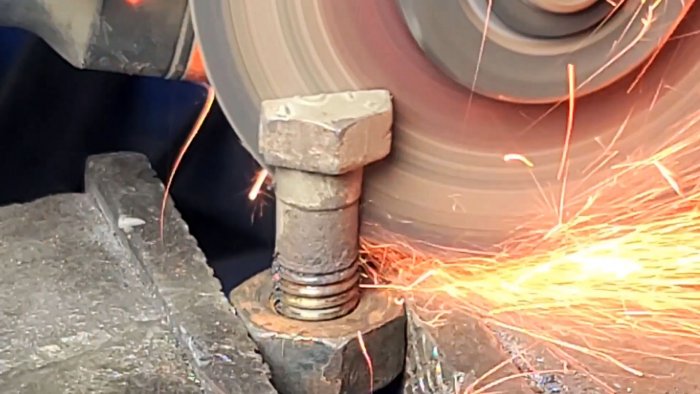

Нужно подобрать болт, диаметром чуть меньше внутренней обоймы подшипника, и разрезать его вдоль пополам. Если он ржавый, то обязательно перед этим следует прогнать резьбу.
Нужно подобрать болт под диаметр подшипника

Распиленный болт зажимается в токарном станке или дрели.
Распилить болт пополам

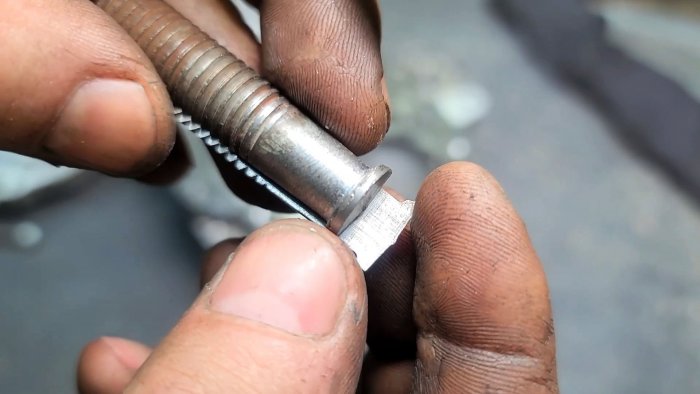

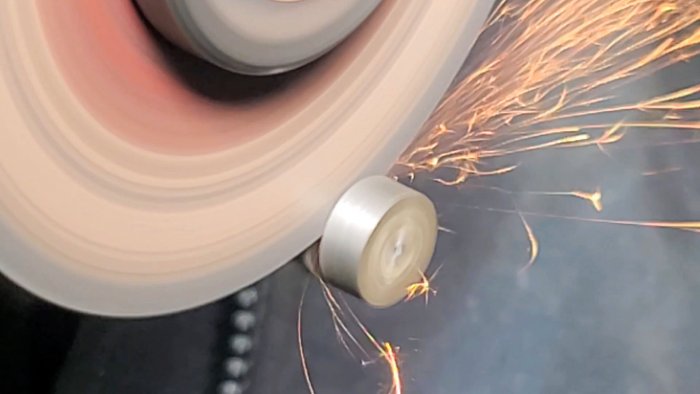

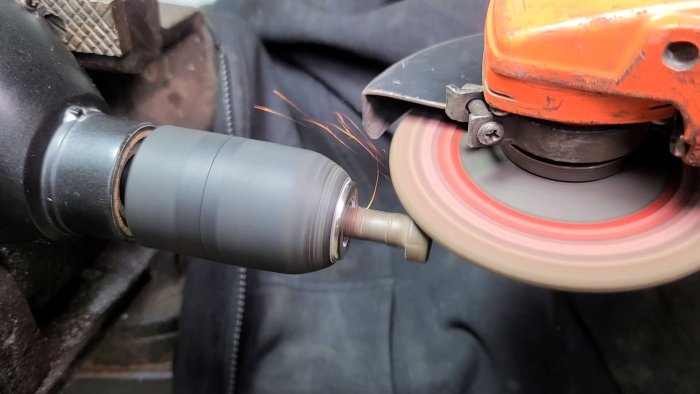

Нужно сточить его головку, и вместо нее сделать небольшой грибок зацеп, который сможет поддевать подшипник снизу.
Нужно сточить его головку болта

срезаем болгаркой чать шляпки

Точеный болт с зацепами

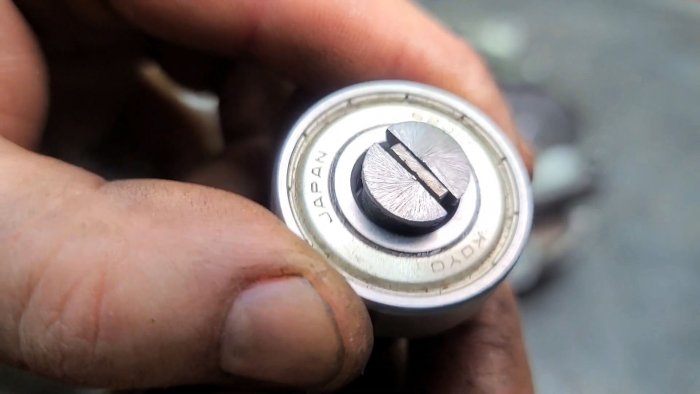

Из листовой стали вырезается вставка между половинок болта. Ее толщины должно быть достаточно, чтобы распереть его, и грибок цеплял подшипник снизу.
вырезается вставка между половинок болта

Из трубы вырезается кольцо большего размера, чем наружная обойма подшипника. Оно будет упираться в корпус, в который тот запрессован. Также нужно подобрать шайбу под кольцо, и для удобства вварить ее в него.
Из трубы вырезается кольцо большего размера

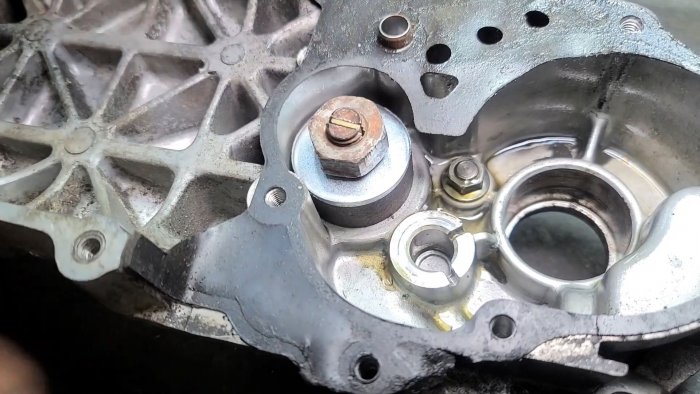

Для использования инструмента требуется вставить болт в подшипник, надеть сверху кольцо с шайбой, и наживить гайку.
Используем съемник подшипников с глухих отверстий

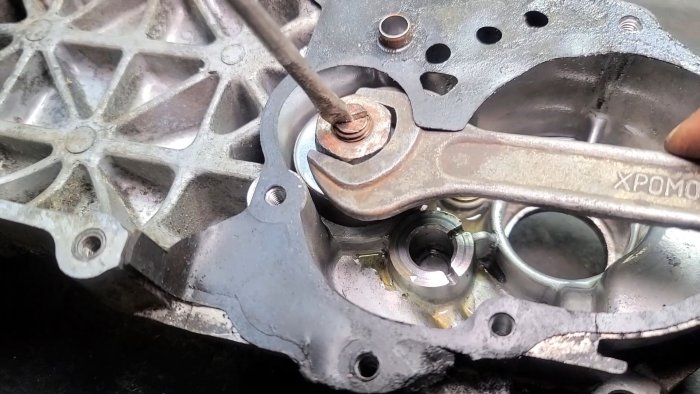

Затем в прорезь между его половинками вставляется распор из полосы. Теперь если придерживать болт отверткой и закручивать гайку, то инструмент выдавит подшипник.
придерживать болт отверткой и закручивать гайку

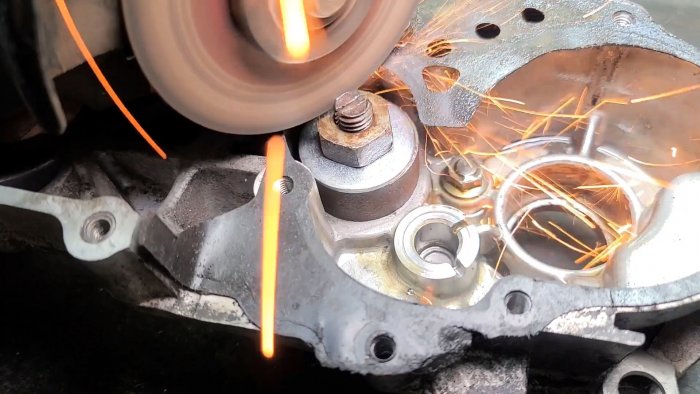

Если подшипник сидит крепко, и сил удержать отвертку не хватает, можно на торце болта сделать проточку под гаечный ключ.
на торце болта сделать проточку под гаечный ключ

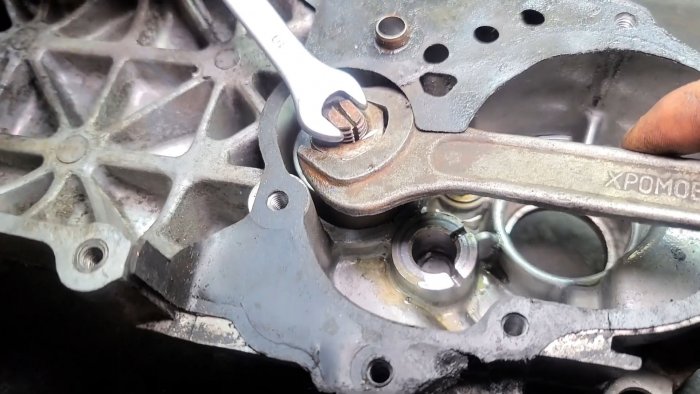

Используем гаечный ключ для затяжки

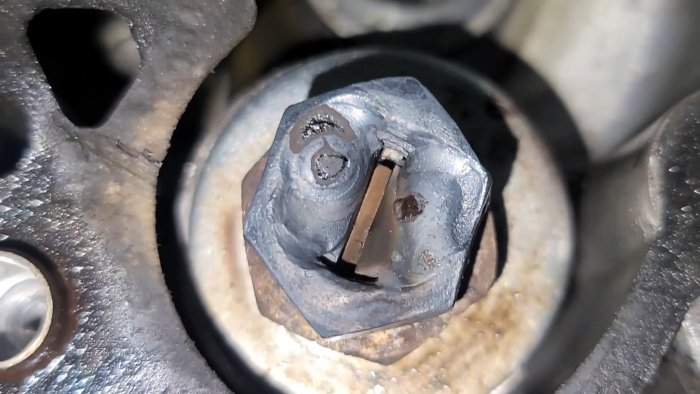

Еще лучше наварить на него еще одну гайку, но так, чтобы не перекрыть зазор для установки распора.
Наварить гайку на болт

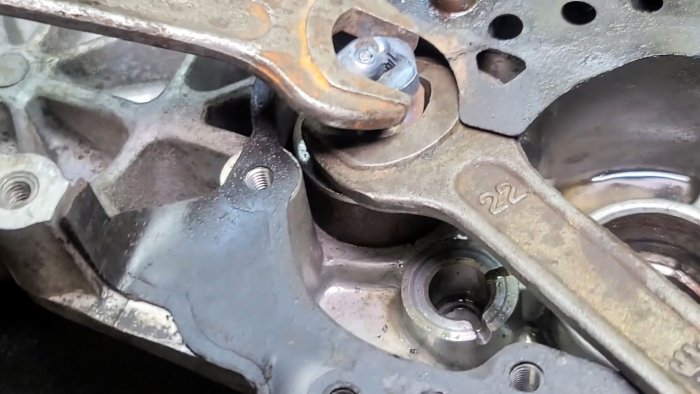

Выпрессовываем подшипник самодельным приспособлением

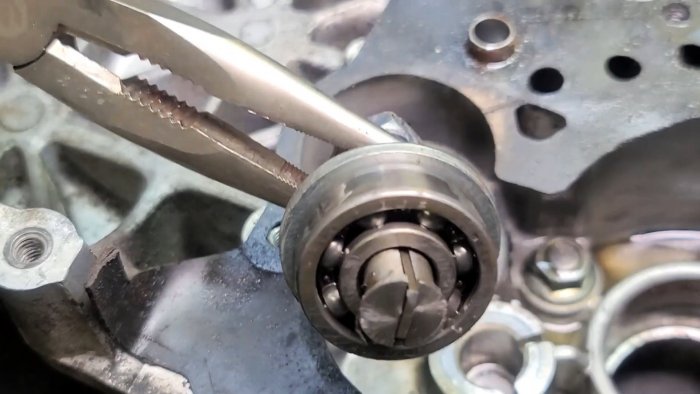

Достаем подшипник

Чтобы грибок инструмента после пары раз использований не сорвало, его не помешает закалить в масле.

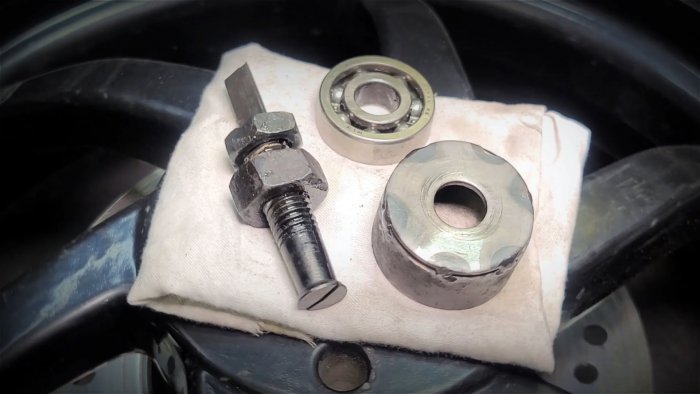

Самодельный съемник подшипников с глухих отверстий
