При ремонте маховиков, помп, приводных шкивов и прочих механизмов может возникнуть необходимость снять впрессованный подшипник, к которому невозможно подобраться никаким ручным инструментом. Выйти из затруднения поможет самодельный съемник, который захватывает подшипник за внутреннюю обойму.
Внутренний съемник для подшипников из анкера

Материалы:


  • распорный анкер М10;
  • любой большой болт с гайкой;
  • толстостенная стальная полоса;
  • квадрат 20х20 мм.

Съемник из анкера для выпрессовки подшипников из глухих отверстий

Процесс изготовления съемника

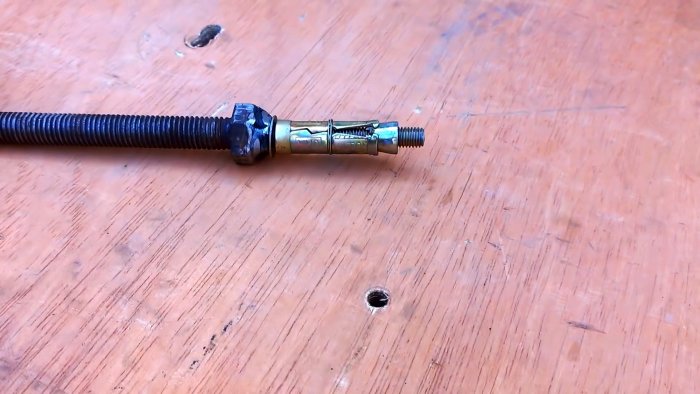

Необходимо надежно сварить вместе шляпки большого и анкерного болта.
Съемник из анкера для выпрессовки подшипников из глухих отверстий

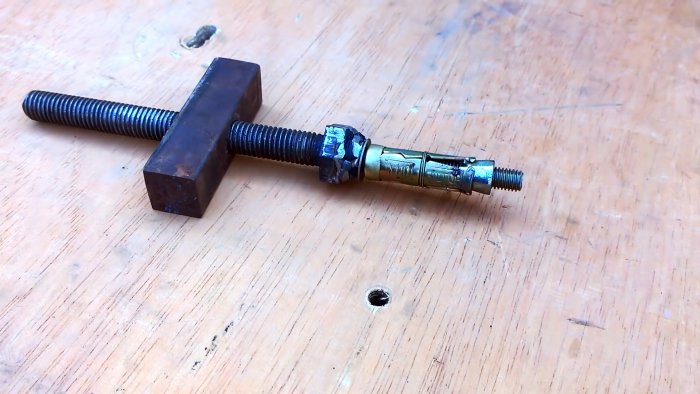

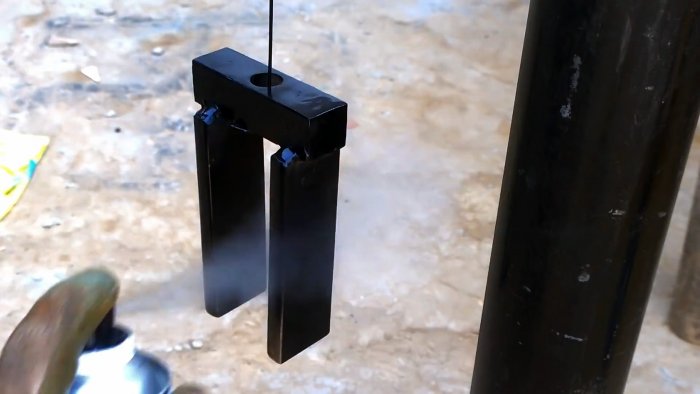

Далее сваривается П-образная рамка. Ее перекладина делается из квадрата с отверстием по центру, а боковые стойки выполняются из полосы. Отверстие нужно рассверлить до диаметра большого болта.
Съемник из анкера для выпрессовки подшипников из глухих отверстий

Съемник из анкера для выпрессовки подшипников из глухих отверстий

Съемник из анкера для выпрессовки подшипников из глухих отверстий

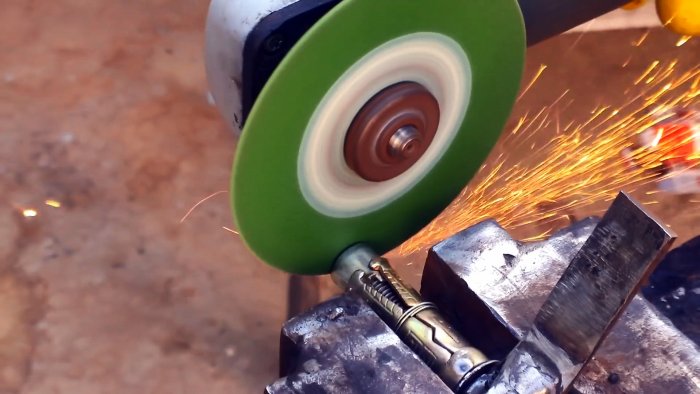

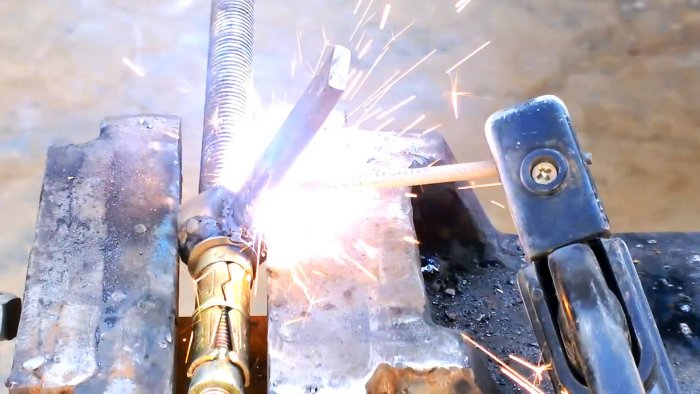

К головкам сваренных болтов приваривается боковой флажок из полосы длиной 40-60 мм. Затем нужно накрутить гильзу анкера до конца и отрезать выступающую часть штатного болта заподлицо с конусной гайкой.
Съемник из анкера для выпрессовки подшипников из глухих отверстий

Съемник из анкера для выпрессовки подшипников из глухих отверстий

Съемник из анкера для выпрессовки подшипников из глухих отверстий

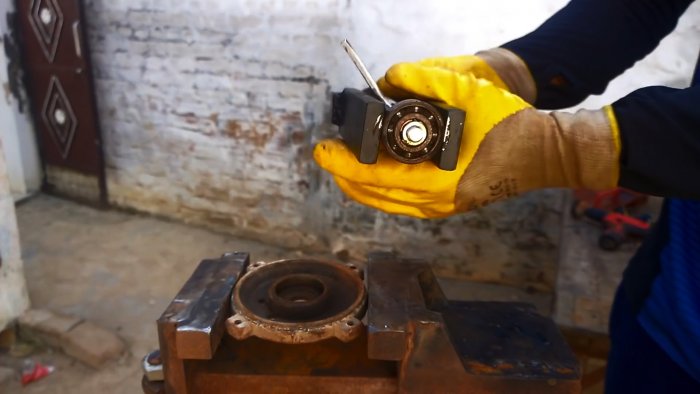

Для съема подшипника необходимо вставить во внутреннюю обойму анкер, и придерживая его за распорную втулку выкрутить болт вращением флажка. Гильза разожмется и зафиксируется в подшипнике. Далее надевается рамка и сверху поджимается гайкой через шайбу. При затягивании гайки ключом, подшипник будет выходить. После его демонтажа нужно повернуть несколько раз распорную втулку и съемник освободиться.
Съемник из анкера для выпрессовки подшипников из глухих отверстий

Съемник из анкера для выпрессовки подшипников из глухих отверстий

Съемник из анкера для выпрессовки подшипников из глухих отверстий

Смотрите видео
