При ремонте различного электроинструмента, такого как болгарка, дрель, шуруповерт, перфоратор или электролобзик возникает необходимость поменять подшипник на якоре. Часто он прикипает и не хочет сниматься. Чтобы ничего не погнуть, лучше его выдавить специальным съемником, который легко сделать своими руками.
Как сделать наипростейший съемник подшипников якоря

Необходимые материалы:


  • профильная труба 80х80 мм;
  • болт М8 100 мм;
  • гайки М8.

Изготовление съемника


В качестве рамы съемника используется узкий обрезок профильной трубы 80х80 мм. Если его нет, то рамку можно сварить из имеющегося в наличии металлолома, чтобы не покупать большую трубу. На двух противоположных сторонах профиля с помощью диагоналей отмечаются центры, в которых сверлятся отверстия сверлом 10 мм.
Как сделать наипростейший съемник подшипников якоря

Как сделать наипростейший съемник подшипников якоря

К одному отверстию нужно прорезать паз конусной формы, чтобы заводить в него валы якорей. На отверстие с обратной стороны аккуратно наваривается гайка М8. Важно не прихватить сваркой ее внутреннюю резьбу. В нее вкручивается болт со сточенным под конус краем.
Как сделать наипростейший съемник подшипников якоря

Также можно приварить к шляпке болта гайку, чтобы вращать его не ключом, а рычагом из отвертки, но это не обязательно. При съеме подшипника потребуется сделать всего несколько оборотов, поэтому использование ключа не вызовет неудобства.
Далее если рамка съемника сделана из профильной трубы с толщиной стенок 4 мм, то со стороны клиновидного выпила нужно сточить стенку до 3 мм. Дело в том, что у многих якорей зазор между крыльчаткой и подшипником настолько мал, что подошва съемника не помещается. Лучше сразу все сточить, и потом инструмент подойдет абсолютно к любому якорю. Если рамка изготовлена из трубы со стенками 2 мм, то стачивать ничего не нужно.

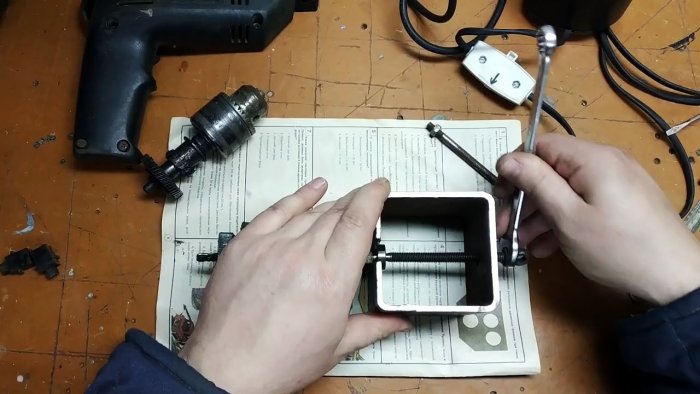

Чтобы воспользоваться съемником, требуется завести в его паз вал якоря так, чтобы подшипник оказался внутри рамки. После этого нужно упереться конусным концом болта в центр торца вала. Подшипник выдавливается плавным закручиванием болта.
Как сделать наипростейший съемник подшипников якоря

Как сделать наипростейший съемник подшипников якоря

Применение съемника исключает деформацию вала, в частности расклепывание его торца, что возможно в случае неаккуратного выбивания молотком с приставленным пробоем. Кроме этого такой способ бесшумный, так как не сопровождается ударами. Если использовать при изготовлении съемника обрезок от профильной трубы оставшейся от строительства забора, то все затраты ограничиться только покупкой болта с гайкой.
Как сделать наипростейший съемник подшипников якоря
