У обычного электропаяльника жало имеет небольшую контактную поверхность со спиралью. В результате существенная часть тепла уходит мимо на подогрев корпуса. Предлагаем конструкцию самодельного паяльника, нагрев в котором осуществляется в самом наконечнике, поэтому он набирает рабочую температуру в разы быстрее.
Как сделать мини электропаяльник 3,7 В с быстрым нагревом жала

Материалы:

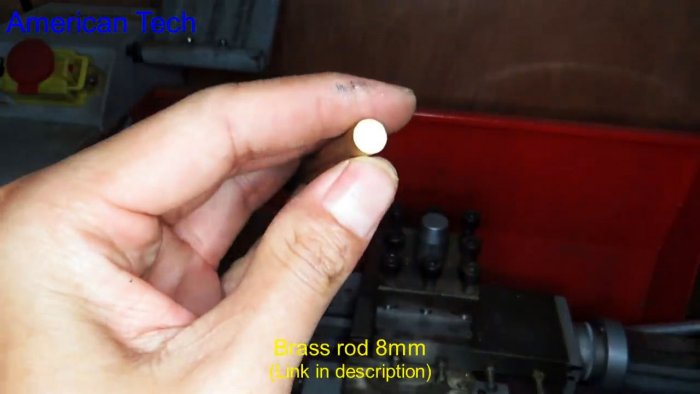

  • латунный стержень 8 мм;
    латунный стержень 8 мм

  • нихромовая нить 0,1 мм;
  • термостойкий кембрик;
  • термоскотч;
  • тонкая медная проволока.

Процесс изготовления паяльника


Из латунного стержня на токарном станке вытачиваем тонкую полую трубку с наружной резьбой по краям. Это будет корпус паяльника. Одна резьба делается мелкой для соединения с жалом, а вторая большой для прикрепления ручки. На последнем витке меньшей резьбы нужно сделать прорезь.
Из латунного стержня на токарном станке вытачиваем тонкую полую трубку с наружной резьбой по краям

Вытачиваем корпус пальника

Также вытачивается жало.
вытачивается жало электропаяльник

Перед его острым наконечником нужно оставить 2-3 см прутка, просверлить его, и нарезать внутреннюю резьбу для вкручивания корпуса.
нарезать внутреннюю резьбу для вкручивания корпуса

Готовое жало паяльника с быстрым нагревом

После этого нужно откусить 10-20 мм толстой медной проволоки, и поместить ее в термостойкий кембрик.
откусить 10-20 мм толстой медной проволоки

Это будет деталь для намотки нити, она должна полностью помещаться в полость в жале.
поместить ее в термостойкий кембрик

Далее соединяем кусок тонкой медной проволоки и нихромовую нить.
соединяем кусок тонкой медной проволоки и нихромовую нить

Проволока пропускается в кембрик. Нить же наматывается на ранее сделанную изолированную заготовку, и фиксируется термоскотчем.
Нить же наматывается на ранее сделанную изолированную заготовку

фиксируется термоскотчем

Затем спираль вставляется в жало, а на кембрик с проволокой надевается корпус паяльника.
спираль вставляется в жало

Хвост от нитки нужно завести в корпус, и вывести наружу через пропил в резьбе. После этого накручивается жало. Оно зажмет нить, и ее остаток можно будет отрезать заподлицо.
Хвост от нитки нужно завести в корпус

вывести наружу через пропил в резьбе

После этого накручивается жало

Теперь если подать 3,7 В на корпус паяльника и выходящую из кембрика проволоку, то жало будет очень быстро нагреваться.
Блок питания 3,7 В 3 А

жало будет очень быстро нагреваться

Можно использовать в качестве источника питания обычную аккумуляторную батарею, чтобы паяльник был автономным. Остается только сделать для него ручку. Можно даже изготовить ее полой, и вкладывать внутрь батарейку.
Как сделать мини электропаяльник 37 В с быстрым нагревом жала

Смотрите видео
