Как можно просто передать звук при помощи лазера

Лазерный луч очень хорошо модулируется звуковыми колебаниями. Достаточно подключить модуль от лазерной указки к выходу низкочастотного усилителя и у вас получится готовый передатчик звукового сигнала по световому диапазону. Принять и преобразовать свет в звук способна любая солнечная батарея. Даже без усилителя достаточно подключить к ее выходу высокоомный наушник и вы услышите переданный звук по свету.

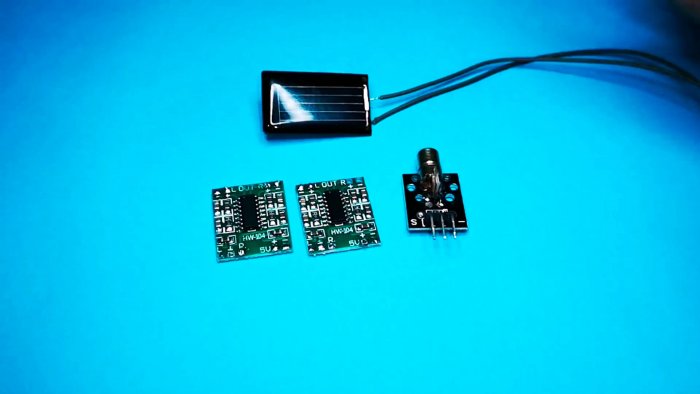

Понадобится



Набор модулей для передачи звука при помощи лазерного луча

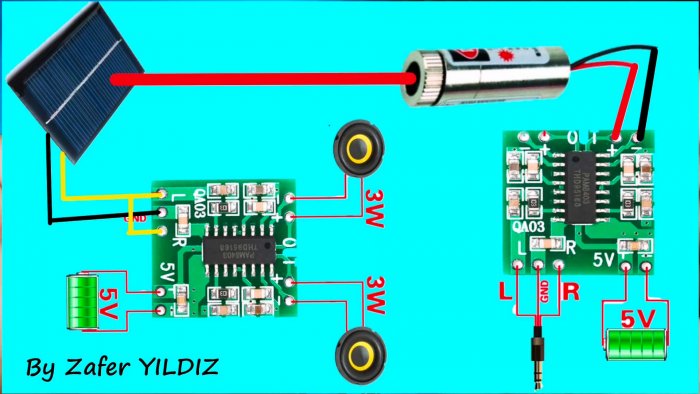

Схема


Схема для передачи звука при помощи лазерного луча

Представленную схему можно поделить на две части: слева приемник, справа передатчик. Звук от смартфона поступает на усилитель низкой чистоты. Далее поступает на лазерный диод. Колебания модулируют лазерный луч, который направлен на солнечную батарею. С нее сигнал идет на другой усилитель. Усиливается и поступает на динамические головки.

Собираем схему для передачи звука при помощи лазерного луча

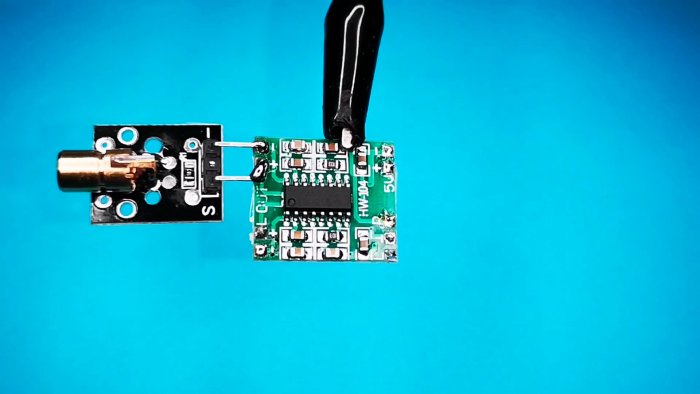

Припаиваем лазерный модуль на выход одного из каналов усилителя.
Припаиваем лазерный модуль к усилителю

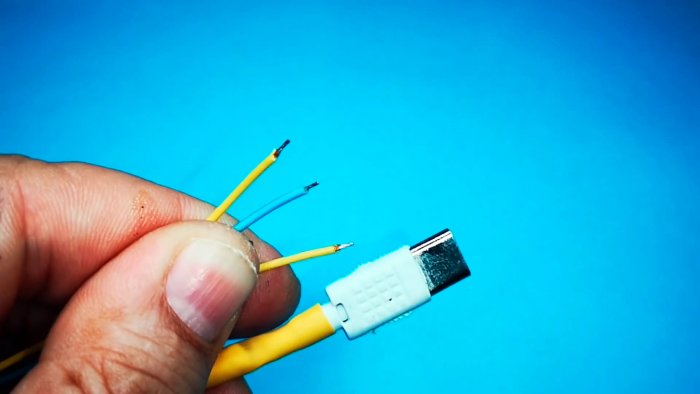

Берем провод для подключения к смартфону.
подключения к смартфону

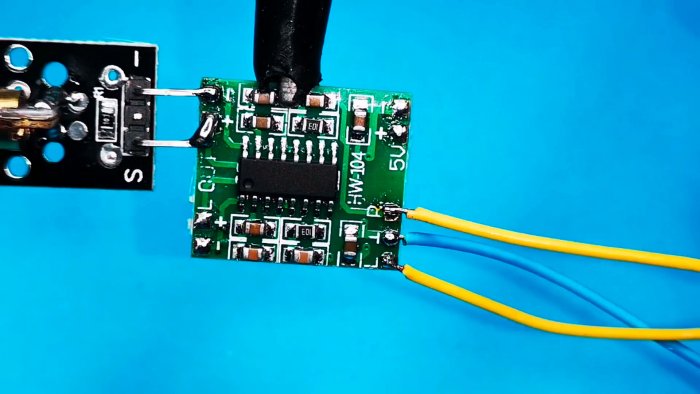

Припаиваем на вход усилителя.
Припаиваем на вход усилителя

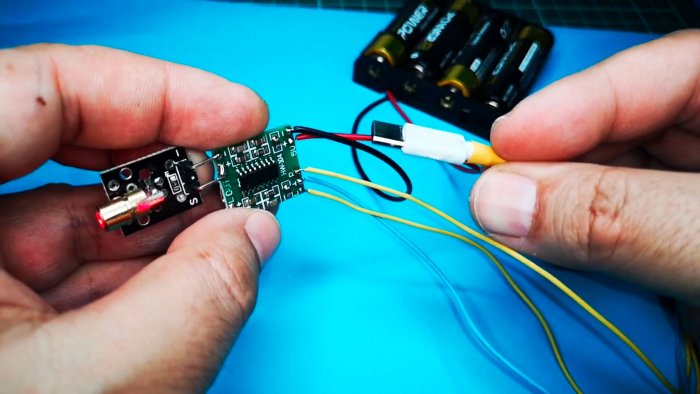

Подключаем к усилителю питание от комплекта батареек.
Подключаем к усилителю питание

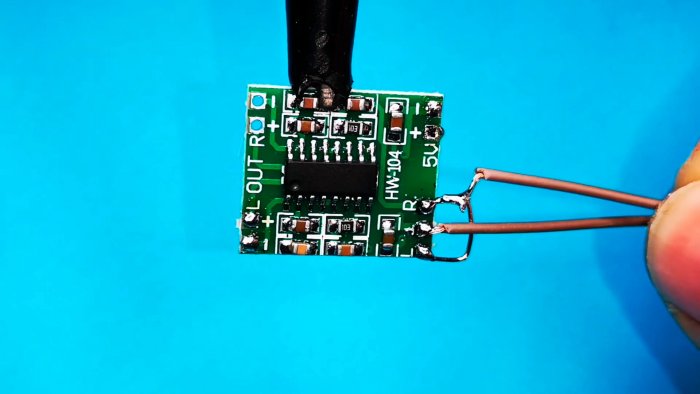

Передатчик звука готов. Переходим к изготовлению приемника. Перемычкой соединяем входа каналом и припаяем к ним выход от солнечной батареи.
Перемычкой соединяем входа каналом

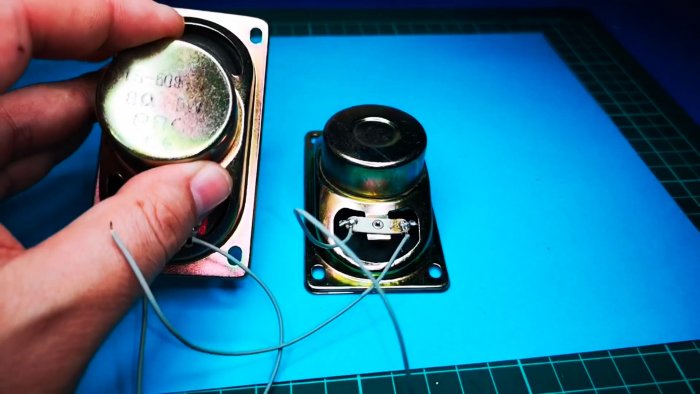

Припаиваем провода к динамикам.
Припаиваем провода к динамикам

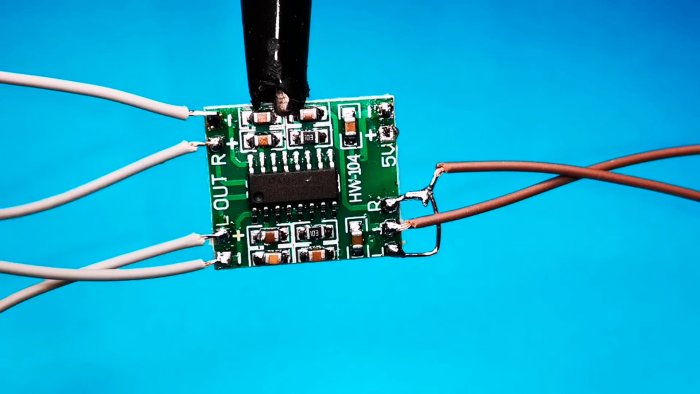

Припаиваем провода от динамиков к усилителю.
Припаиваем провода от динамиков к усилителю

Испытание в действии

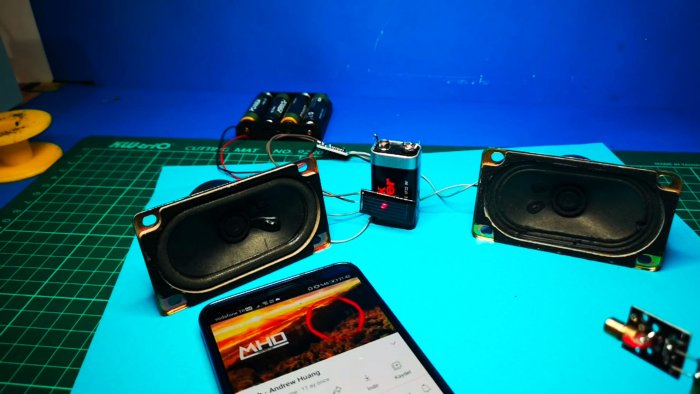

Включаем воспроизведение на смартфоне. Лазерную точку направляем на солнечную батарею.
Лазерную точку направляем на солнечную батарею

В итоге, в динамических головка слышен чистый отчетливый звук. Наглядно смотрите видео ниже.
В ночное время данной установкой возможно передать звук на расстояние до километра. Естественно все ограничивается мощностью лазерного модуля.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
3+три=
Комментарии (2)
  1. Александр
    #1 Александр Гости 10 ноября 2022 20:49
    0
    Встретил Вашу статью передача звука с помощью лазера. Подскажите пожалуйста, лазер все таки опасная вещь, мало ли чего упадет нагнешся и попало зрение под него. Так вот нельзя ли лазер заменить светодиодом, перед ним установить фокусирующие линзы и так же передавать звук? Мне такая идея очень понравилась.
    1. Юрий_
      #2 Юрий_ Посетители 11 ноября 2022 01:01
      0
      Никакой особой опасностью для зрения лазерное излучение не обладает.
      То есть, если от обычного светодиода получить луч такого же диаметра и такой же мощности, как от лазерного, то и опасность от него будет точно такая же, как от лазерного.
