Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

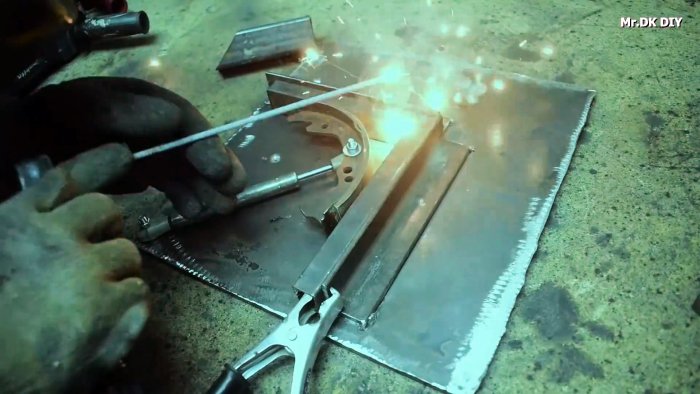

Если вам предстоит изготовить множество угловых деталей из труб, уголка и прочего металлопроката, то неплохо будет использовать этот кондуктор. Он позволит не только соблюдать 90°, но и исключит перекос по другим плоскостям.

Материалы:


  • стальной лист 5 мм;
    Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

  • уголок 20х20 мм;

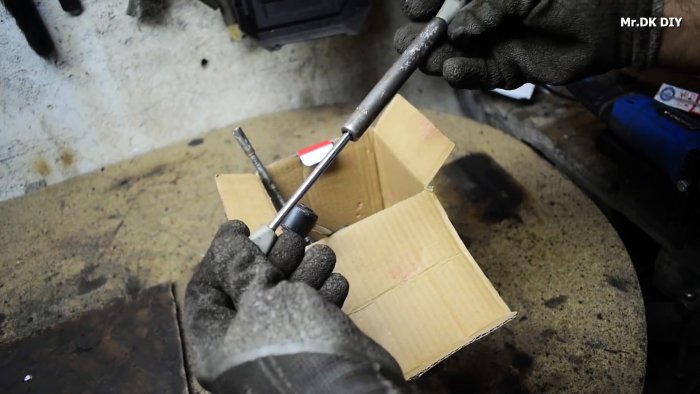

  • газовый упор багажника;
    Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

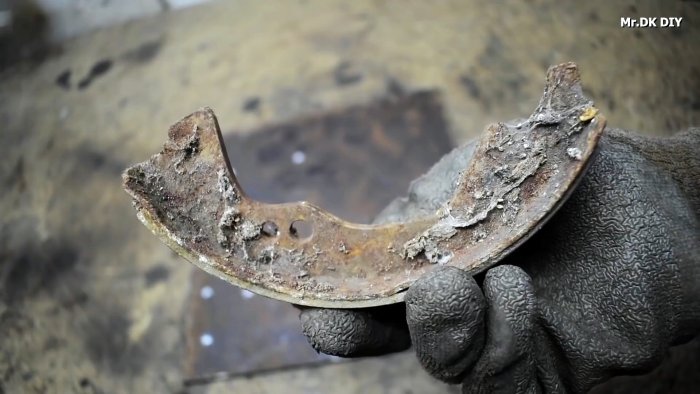

  • тормозная колодка.
    Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки


Процесс изготовления кондуктора

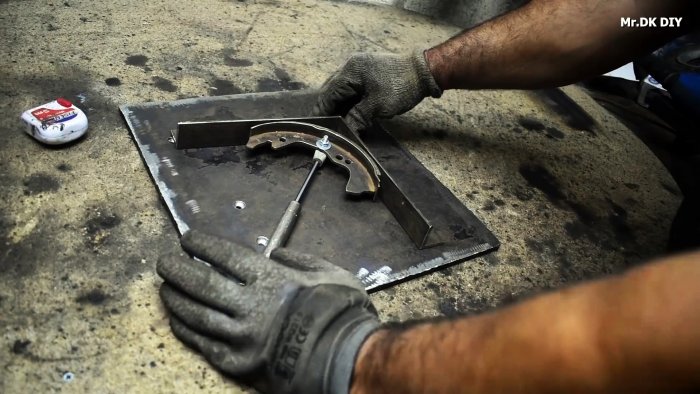

Конструкция кондуктора представляет собой основание из листовой стали. К нему по диагонали прикрепляется амортизатор багажника, на втором конце которого крепится тормозная колодка. Эта конструкция в вытянутом состоянии давит в угловой упор. То есть, при укладке соединяемых деталей между колодкой и уголком, они прижмутся и автоматически выровняются под 90°.

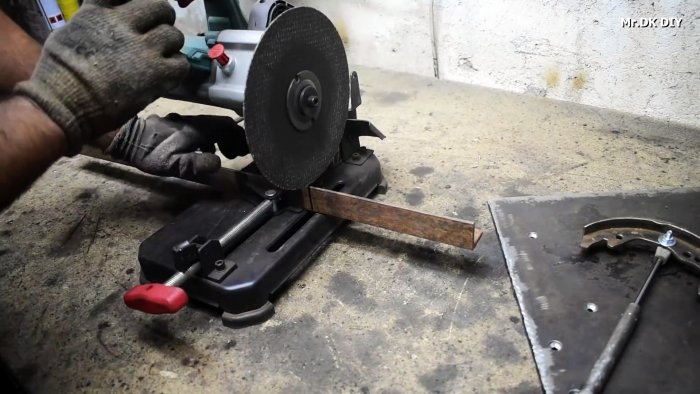

Отталкиваясь от длины газового упора багажника, необходимо вырезать из листовой стали основание кондуктора подходящего размера.
Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

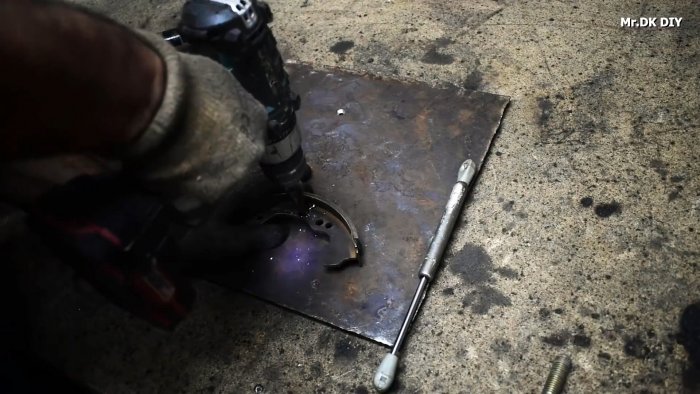

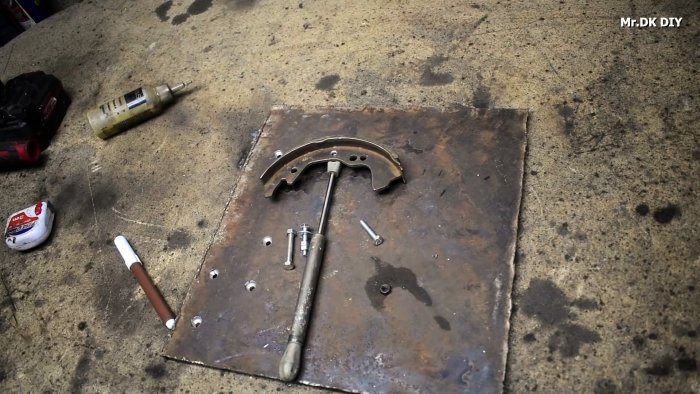

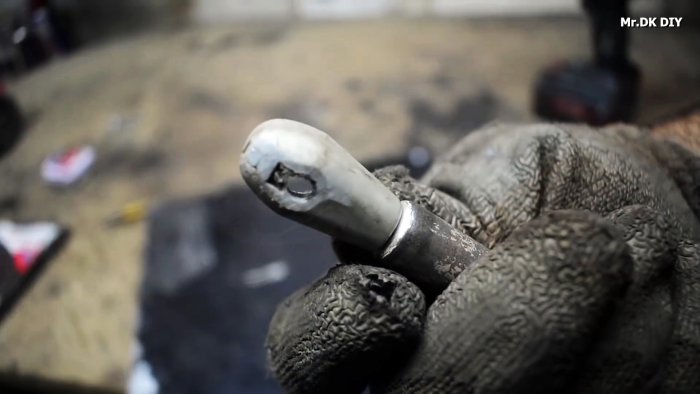

Далее нужно просверлить отверстие в центре тормозной колодки и в креплении амортизатора, затем соединить их вместе болтом.
Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

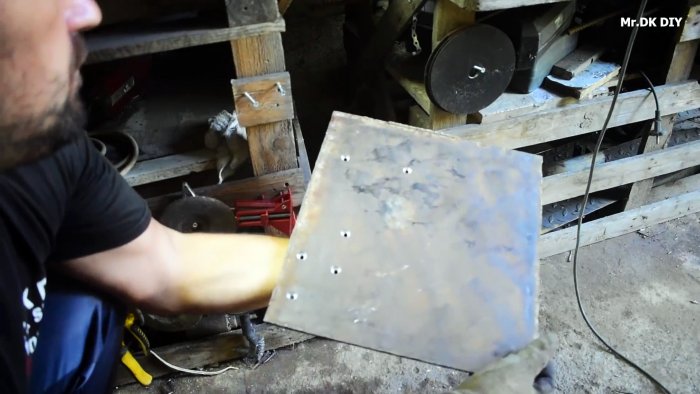

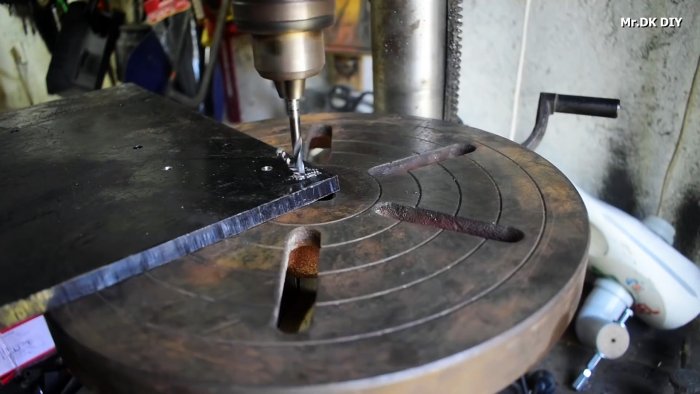

В одном углу основания сверлится отверстие под болт М6.
Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

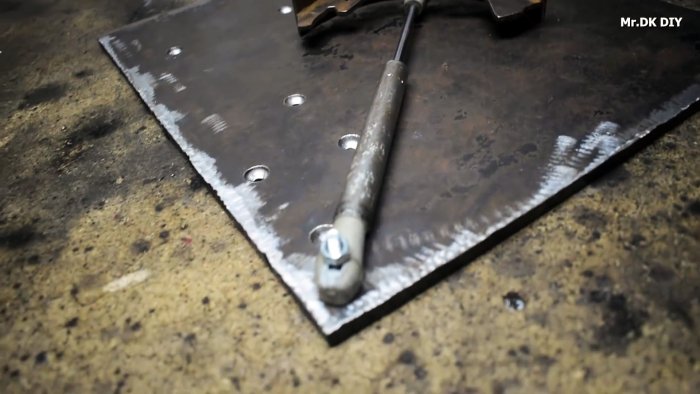

Также просверливается второе крепления амортизатора.
Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

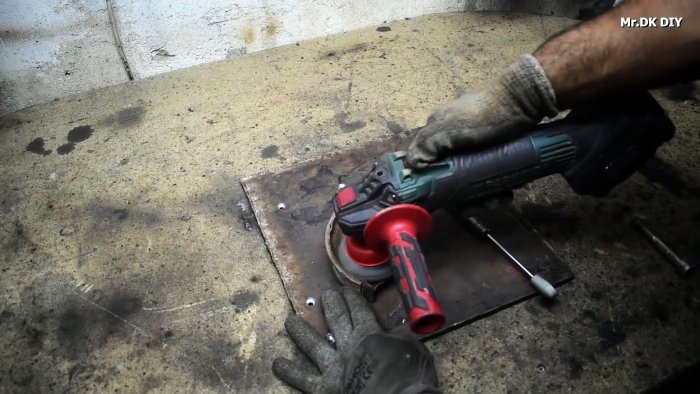

Отверстие в основании нужно частично расширить, чтобы утопить головку болта. Затем к листу прикручивается газовый упор.
Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

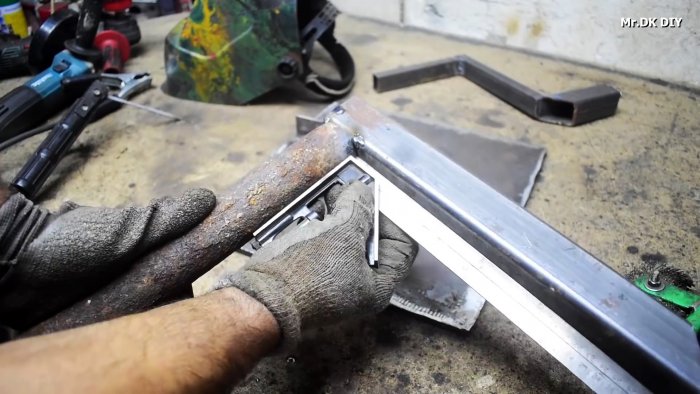

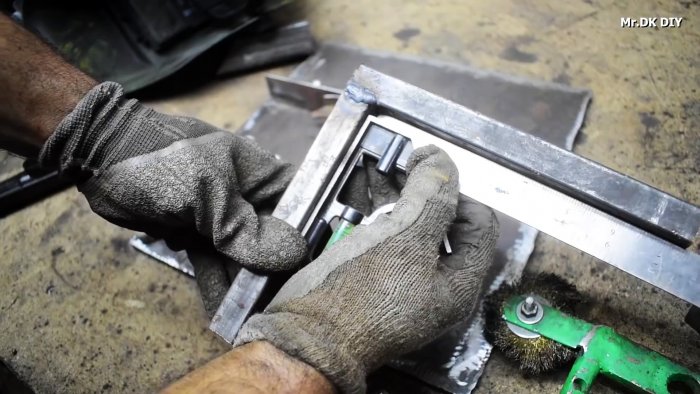

Из двух отрезков уголка сваривается угольник 90°.
Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

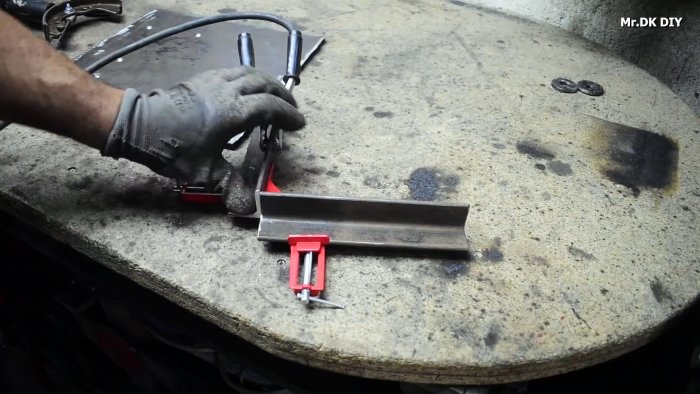

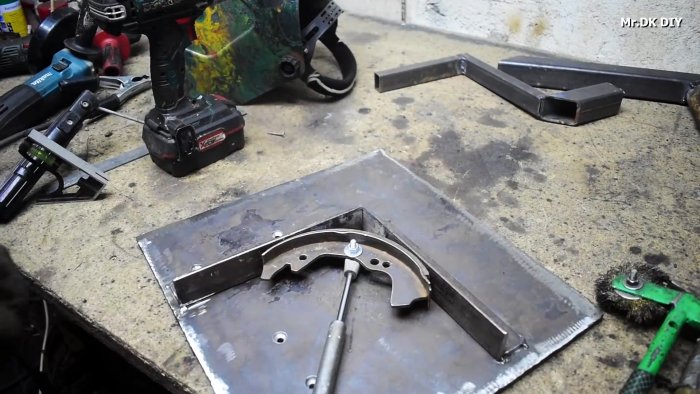

Он приваривается к основанию вплотную к колодке.
Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

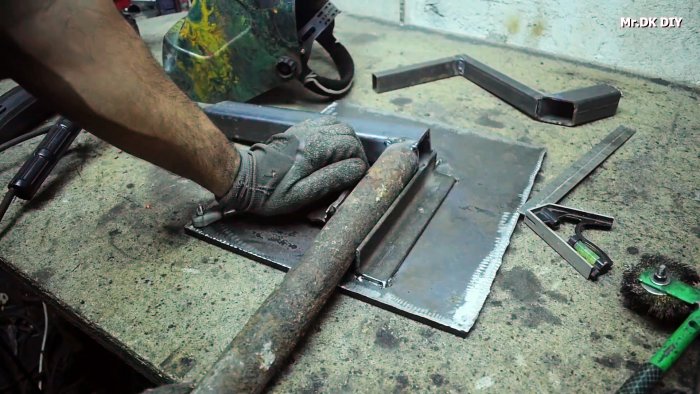

После этого кондуктор можно использовать для сварки деталей под прямым углом в одной плоскости.
Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

Как из тормозной колодки и газлифта сделать кондуктор для быстрой сварки

Смотрите видео
