Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

Чтобы циркулярная пила с напайками пылила без сколов, зубья нужно затачивать в двух плоскостях со строго заданным углом. Это удобно сделать на самостоятельно изготовленном кондукторе.

Материалы:


  • телескопические направляющие для ящика;
  • фанера 18-20 мм;
  • болты и гайки М8-М10;
  • подшипник;
  • фторопластовая болванка для втулки.

Процесс изготовления кондуктора

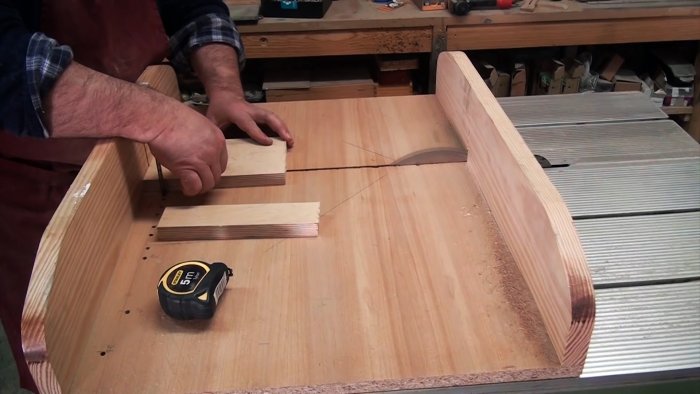

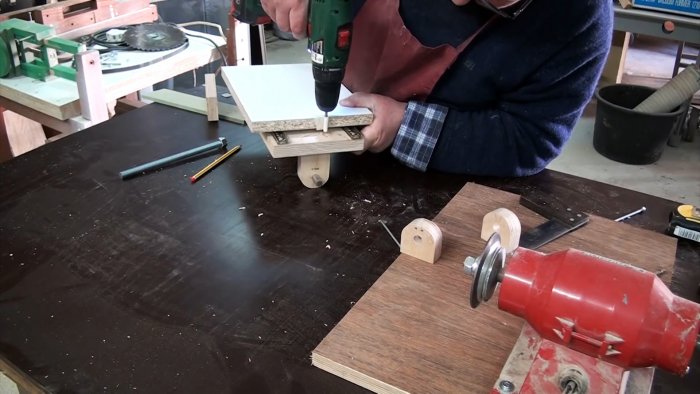

Для начала нужно заготовить 3 прямоугольных отрезка фанеры или ДСП разного размера. Больший послужит подошвой для кондуктора и наждака, оставшиеся нужно соединить между собой направляющими для ящика.
Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

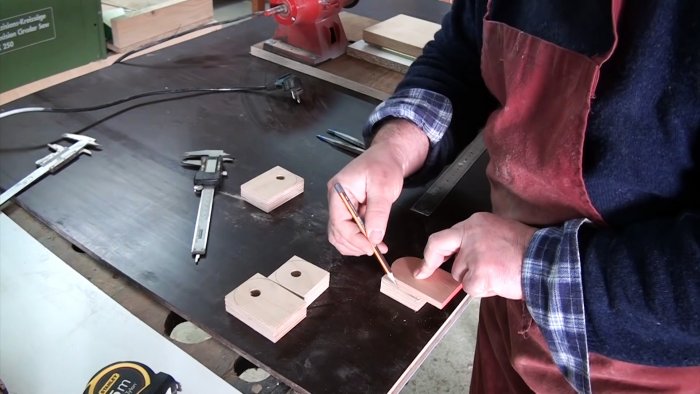

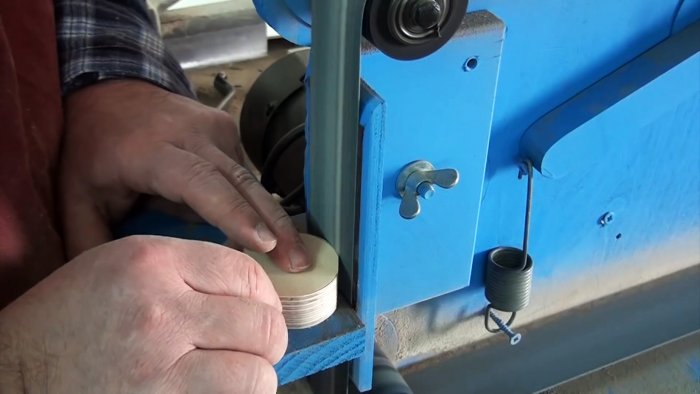

Из фанеры выпиливается 4 проушины. В них делаются отверстия под болты, и скругляется одна сторона.
Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

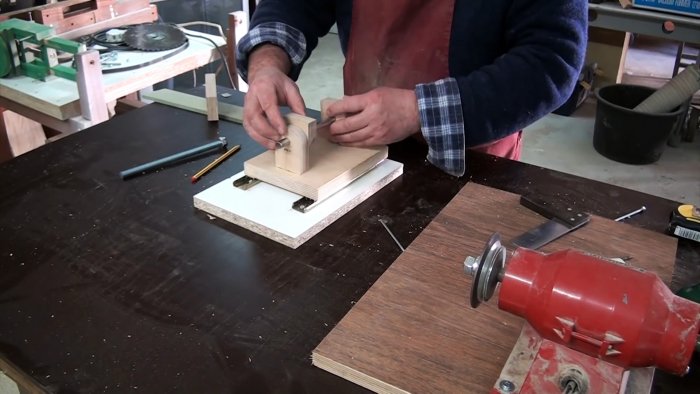

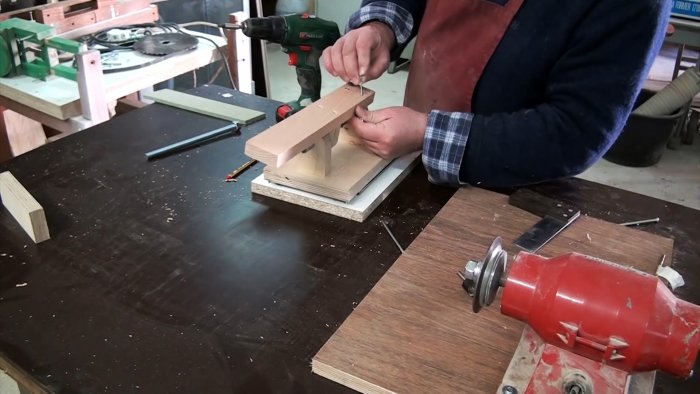

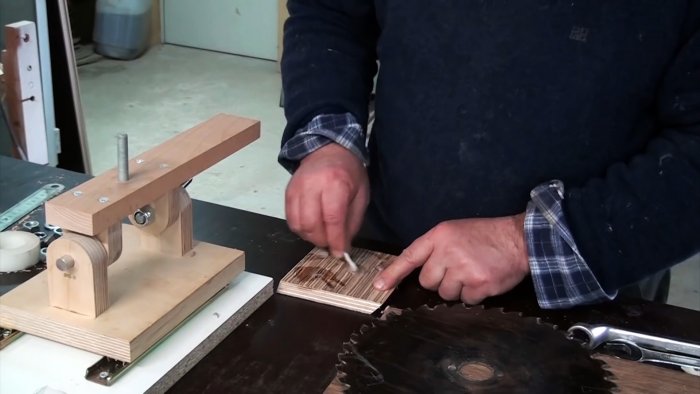

Две проушины прикручиваются саморезами к ранее сделанной направляющей. Остальные закрепляются на рейку из фанеры. В результате при соединении проушин болтами должна получиться конструкция как на фото.
Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

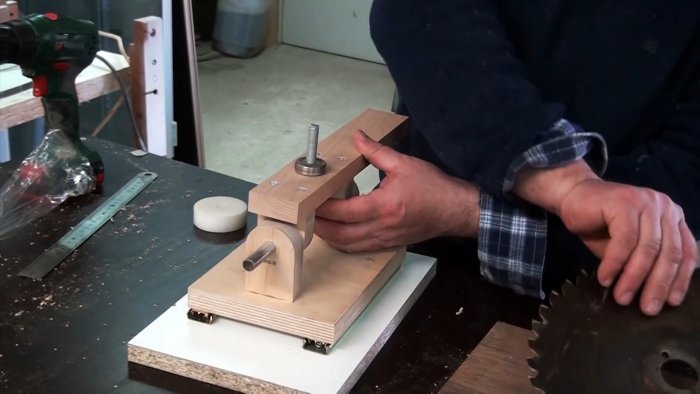

В центре рейке между проушинами просверливается отверстие, и в него вставляется болт. Его желательно вклеить. Далее нужно подобрать подшипник на болт, с наружным диаметром равным посадочному месту диска. Затем из фторопласта вытачивается втулка. Она должна прижимать диск при наворачивании на болт барашковой гайки.
Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

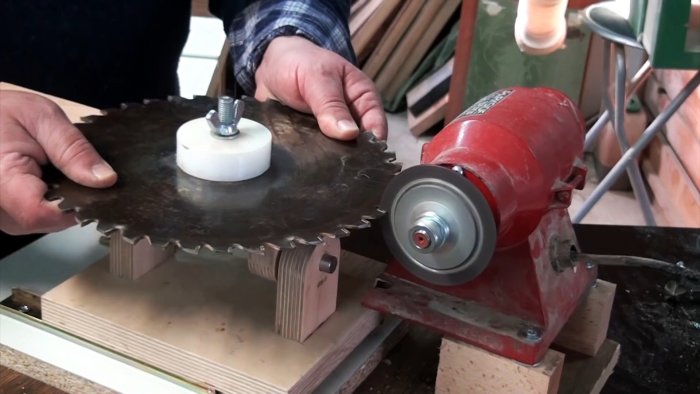

Направляющая с установленным диском прикручивается к подошве. Сбоку устанавливается наждак на проставки необходимой высоты, чтобы заточный круг доставал до зубьев диска.
Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

Универсальный кондуктор для заточки циркулярных пил на обычном наждаке

Кондуктор позволяет зафиксировать нужный угол и затачивать зубья с напайками по двум плоскостям. В результате можно довести циркулярный диск до идеала, чтобы он резал без сколов любые материалы, будь то массив или ламинированный ДСП.
Универсальный кондуктор для заточки циркулярных пил на обычном наждаке
