Как сделать вибросито с двигателем от стиралки для отсева песка

При изготовлении железобетонных изделий очень важно использовать отсев или песок одинаковой фракции, поэтому его необходимо пересеивать для удаления крупных включений. Легче и быстрее всего это выполнять на вибросите, которое возможно сделать своими руками.

Материалы:


  • электромотор от стиральной машинки;
  • профильная труба 20х20 мм;
  • полоса 40 мм;
  • кладочная сетка;
  • мелкоячеистая металлическая сетка;

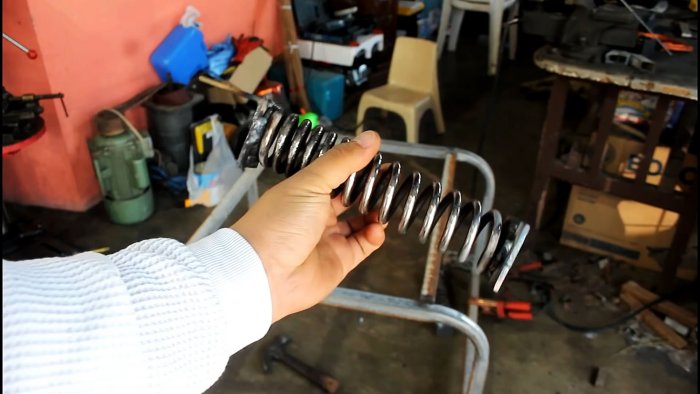

  • пружины от задних амортизаторов мотоцикла – 4 шт.;
  • деревянная рейка 20х20 мм;
  • тонкая листовая сталь или жесть.

Процесс изготовления вибросита

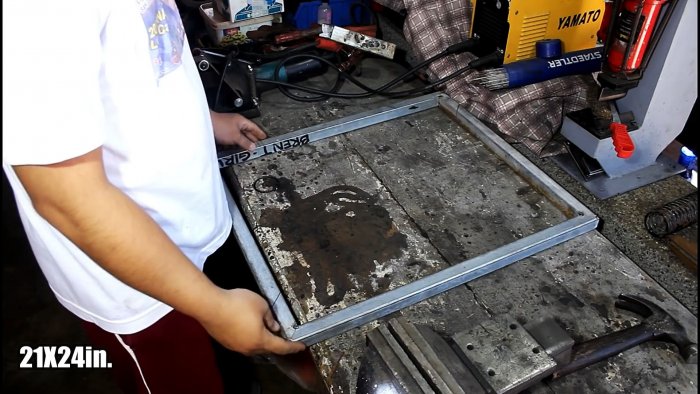

Из профильной трубы сваривается рама для монтажа сита необходимого размера.
Как сделать вибросито с двигателем от стиралки для отсева песка

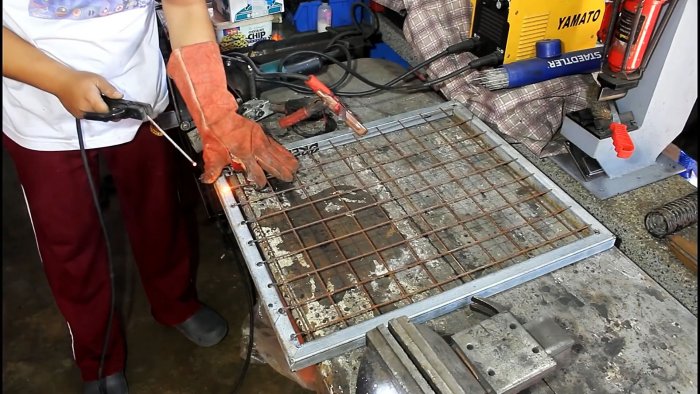

К ней приваривается кладочная сетка.
Как сделать вибросито с двигателем от стиралки для отсева песка

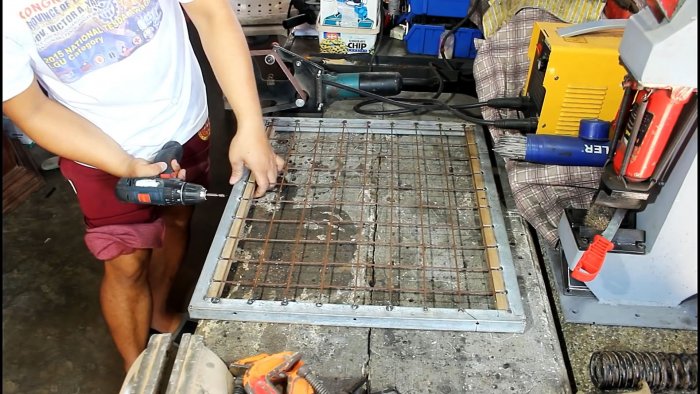

Изнутри к раме прикручиваются деревянные рейки.
Как сделать вибросито с двигателем от стиралки для отсева песка

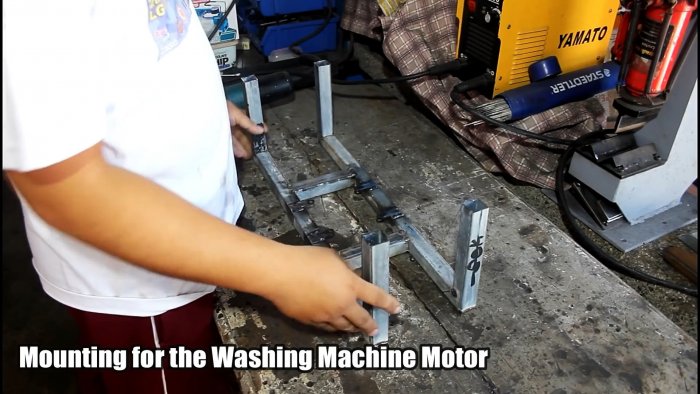

Из профильной трубы нужно сварить крепление для монтажа электромотора со стойками для сита.
Как сделать вибросито с двигателем от стиралки для отсева песка

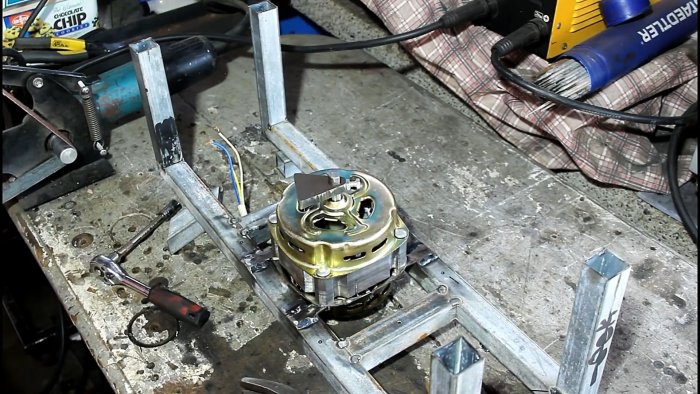

Двигатель прикручивается. На его вал устанавливается эксцентрик в виде флажка для разбалансировки при вращении.
Как сделать вибросито с двигателем от стиралки для отсева песка

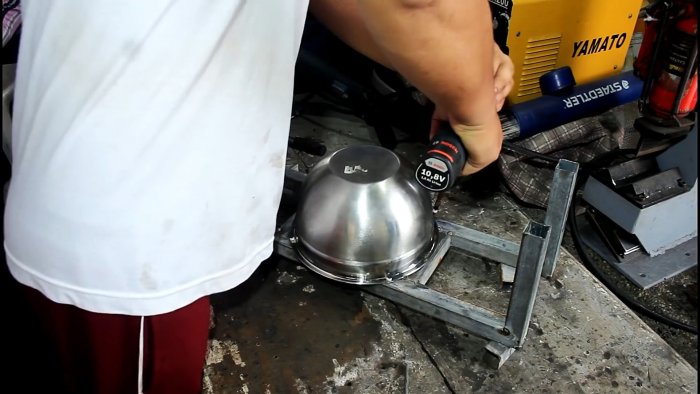

Затем мотор нужно закрыть кожухом. Можно просто прикрутить салатницу или кастрюлю подходящего размера.
Как сделать вибросито с двигателем от стиралки для отсева песка

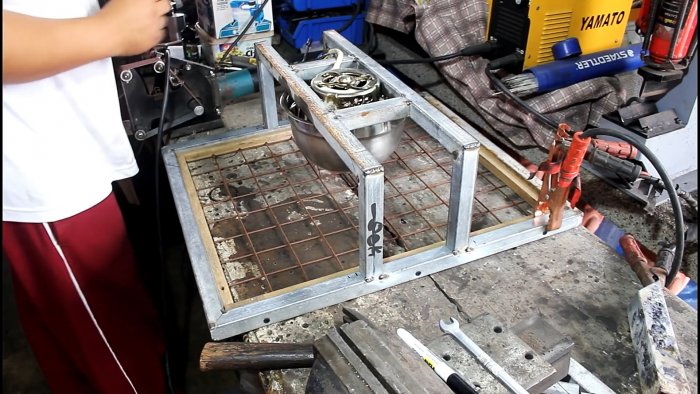

Рама сита приваривается к стойкам крепления мотора.
Как сделать вибросито с двигателем от стиралки для отсева песка

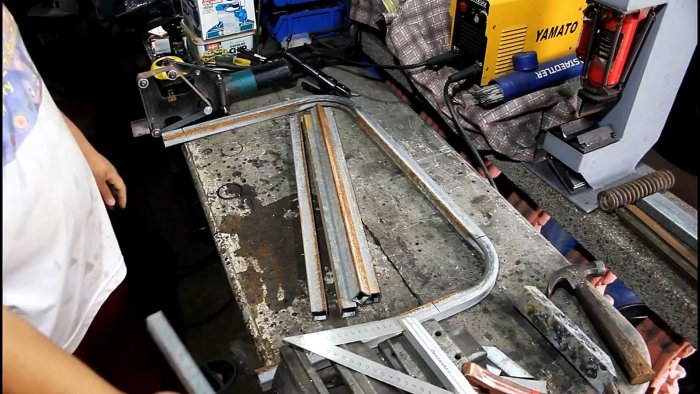

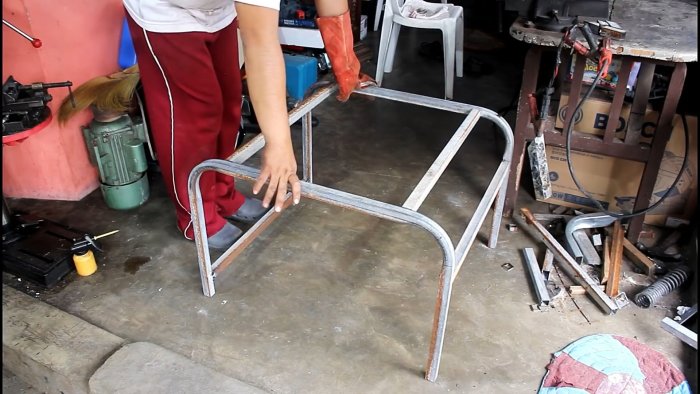

Из профильных труб сваривается каркас стола.
Как сделать вибросито с двигателем от стиралки для отсева песка

Как сделать вибросито с двигателем от стиралки для отсева песка

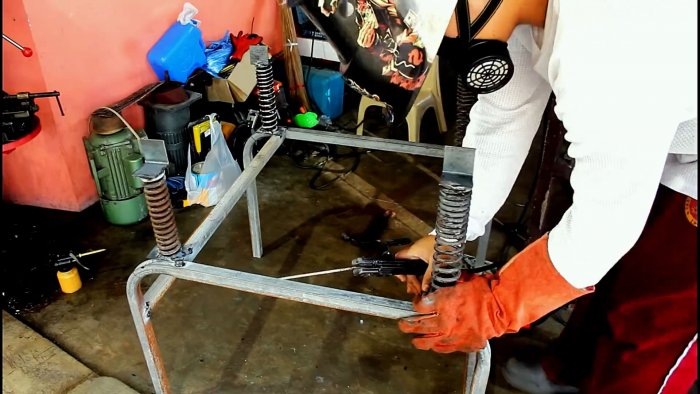

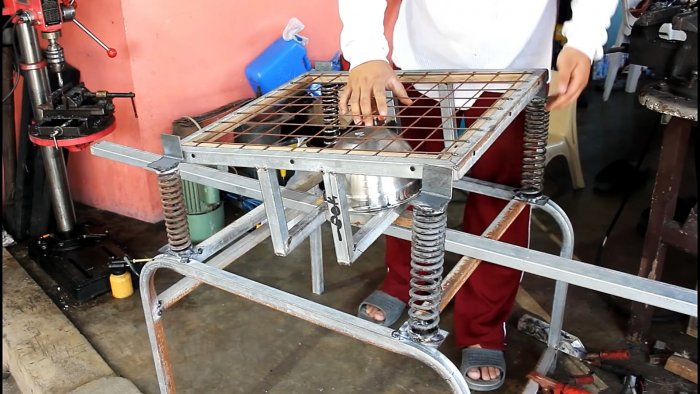

К нему по углам привариваются пружины, а уже к ним рамка, но под наклоном. Для этого используются проставки из уголка.
Как сделать вибросито с двигателем от стиралки для отсева песка

Как сделать вибросито с двигателем от стиралки для отсева песка

Как сделать вибросито с двигателем от стиралки для отсева песка

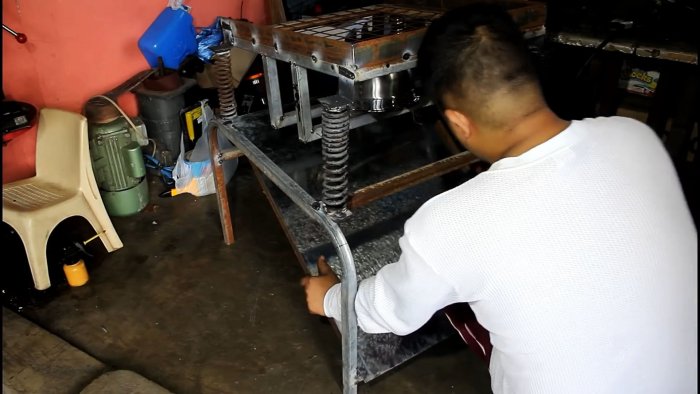

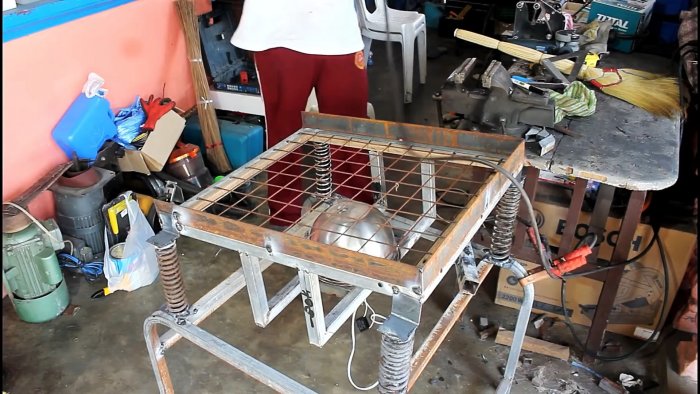

По бокам и сверху рамы сита привариваются бортики из полосы. К каркасу стола привариваются 2 диагонали, направленные в противоположную сторону от уклона сита. Между ними вваривается перемычка. Затем на полученную обрешетку прикрепляется жесть.
Как сделать вибросито с двигателем от стиралки для отсева песка

Как сделать вибросито с двигателем от стиралки для отсева песка

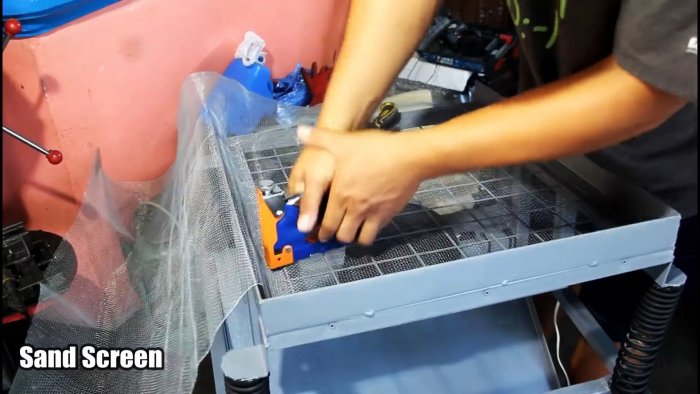

На раму сита устанавливается металлическая сетка с мелкой ячейкой.
Как сделать вибросито с двигателем от стиралки для отсева песка

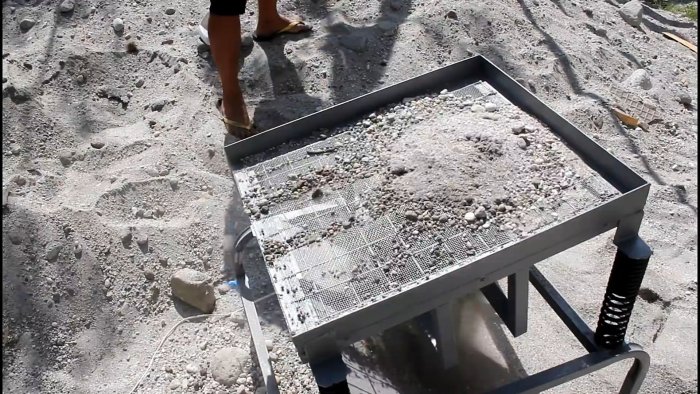

Ее нужно прибыль степлером к рейкам. Теперь при пуске двигателя сито будет вибрировать, поэтому бросаемый на него отсев или песок сможет осыпаться вниз, а крупные частицы будут отбрасываться в сторону.
Как сделать вибросито с двигателем от стиралки для отсева песка

Как сделать вибросито с двигателем от стиралки для отсева песка

Смотрите видео
