Удобный прижим для Т-трека из фанеры своими руками

При наличии врезанного на верстаке Т-трека, его можно использовать для установки скользящих прижимов. Они намного удобней струбцин, так как ставятся не только с краю, но и в любой части столешницы. Сделать их можно своими руками.

Материалы:


  • болты под Т-трек;
  • фанера;
  • брусок;
  • упорные мебельные гайки.

Процесс изготовления прижимов

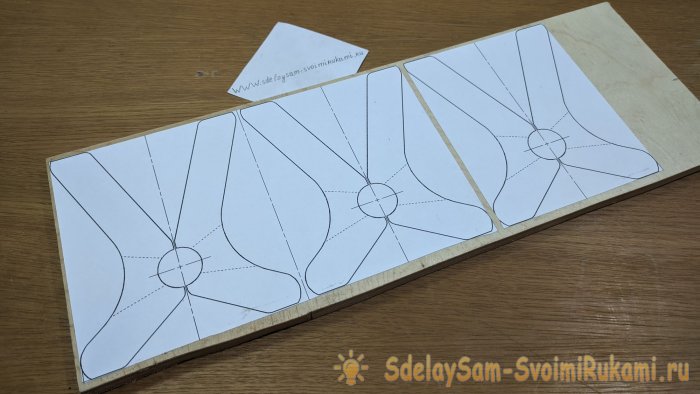

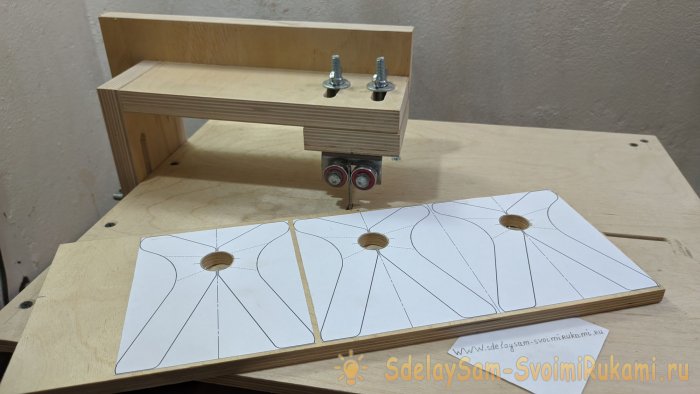

Для изготовления прижимов из фанеры нужно начертить Г-образные скругленные шаблоны. На каждый прижим нужно 3 шаблона. Они рисуются на листе попарно, вплотную друг к другу. Бумага приклеивается на фанеру.
Шаблон для распечатки - https://mazaydiy.com/plans/t-track-hold-down-clamps.pdf
Удобный прижим для Т-трека из фанеры своими руками

Между сдвоенными шаблонами высверливается отверстие сверлом диаметром 20-30 мм.
Удобный прижим для Т-трека из фанеры своими руками

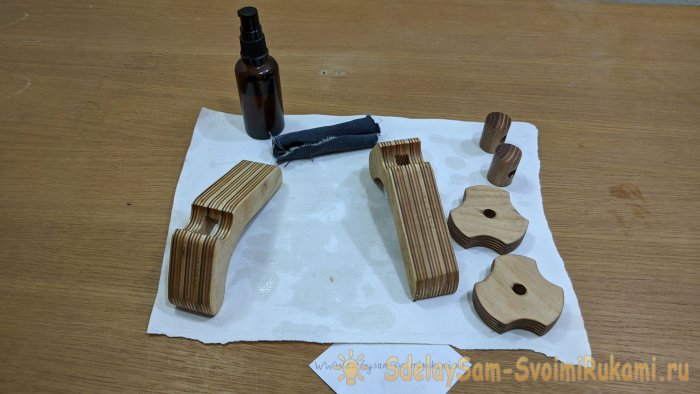

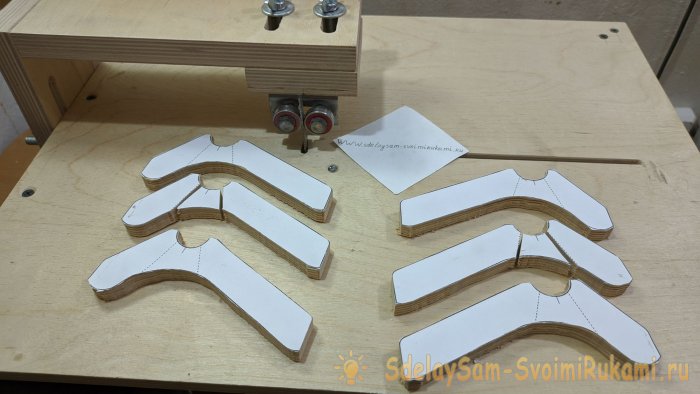

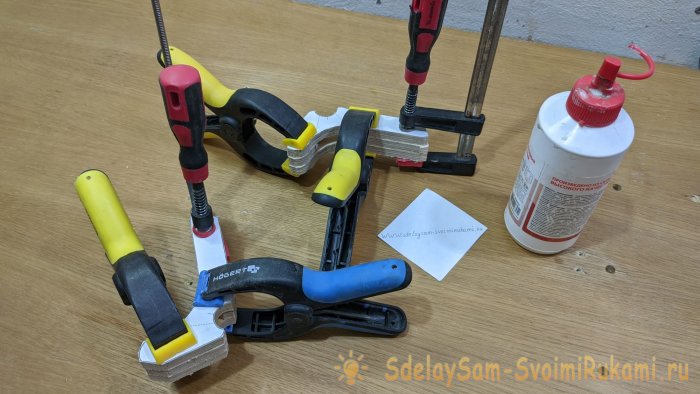

Заготовки нужно вырезать и склеить по 3 шт. В той из них, что будет в центре, вырезать часть возле отверстия. Затем детали склеиваются между собой. Центральная должна быть с вырезанной серединой. После застывания прижимы шлифуются.
Удобный прижим для Т-трека из фанеры своими руками

Удобный прижим для Т-трека из фанеры своими руками

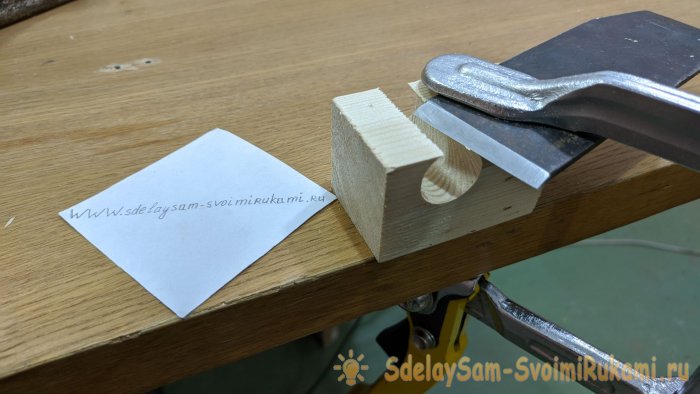

На токарном станке или другим доступным способом нужно подготовить круглый черенок, равный диаметру сверла, применяемого при сверлении шаблоном вначале.
Удобный прижим для Т-трека из фанеры своими руками

Удобный прижим для Т-трека из фанеры своими руками

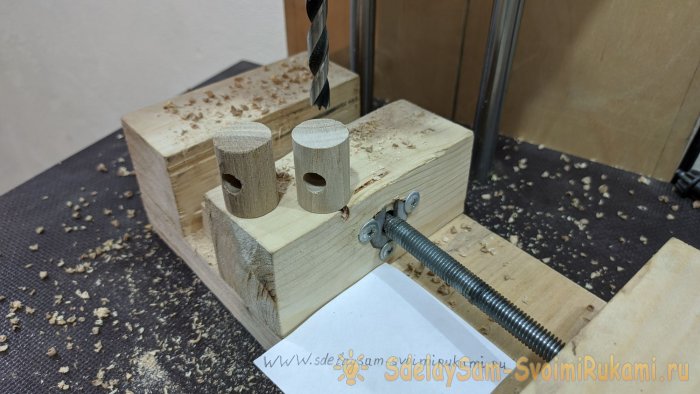

Из него отрезаются заготовки для каждого прижима. Их длина должна быть равной 3-м слоям фанеры. Затем цилиндры просверливаются поперек, сверлом соответствующим диаметру болта Т-трека.
Удобный прижим для Т-трека из фанеры своими руками

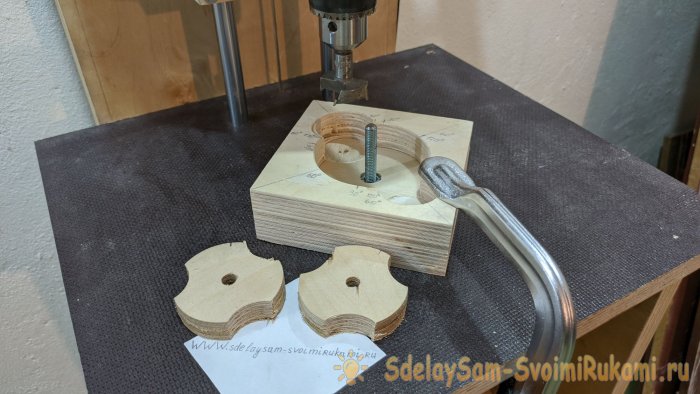

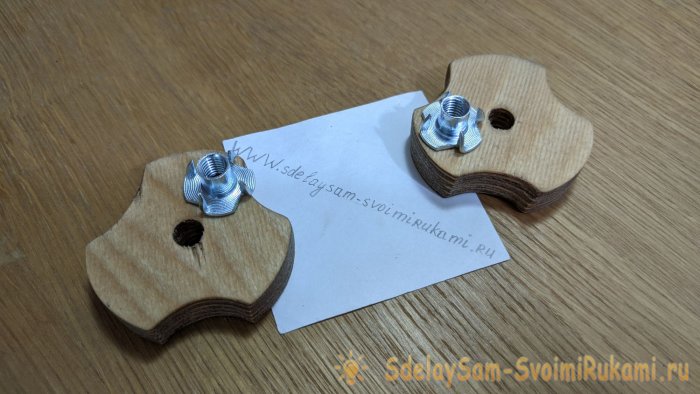

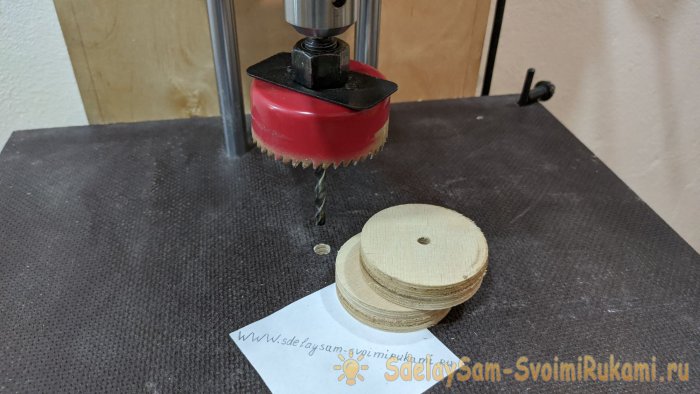

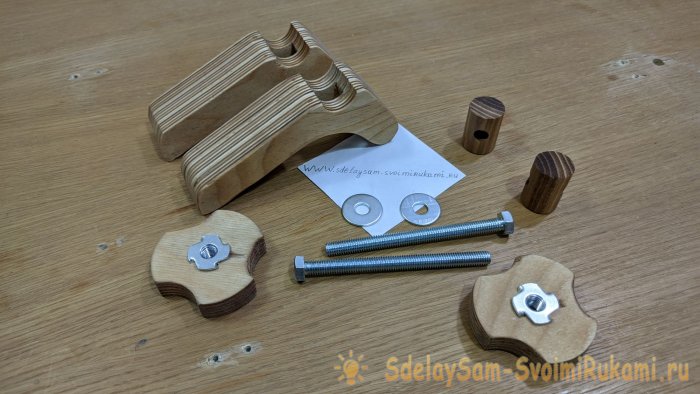

Также потребуется вырезать из фанеры 2 круга, и сделать из них барашки. В них впрессовываются упорные мебельные гайки.
Удобный прижим для Т-трека из фанеры своими руками

Удобный прижим для Т-трека из фанеры своими руками

При сборке, в зажим вкладывается цилиндр, и снизу вставляется болт. Он проходит через окно, образованное подрезанной центральной фанерой вставкой, и отверстие в черенке. На выходе на него накручивается барашек.
Удобный прижим для Т-трека из фанеры своими руками

Удобный прижим для Т-трека из фанеры своими руками

Удобный прижим для Т-трека из фанеры своими руками

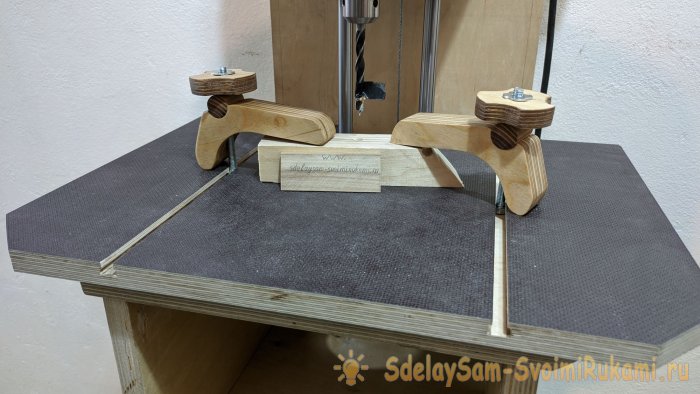

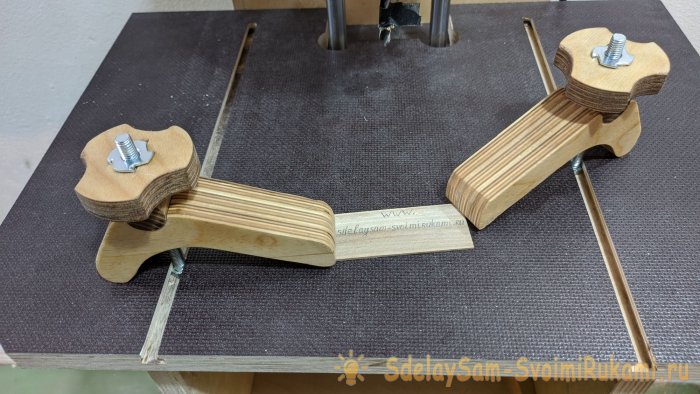

Затем головка болта заводится в Т-трекер. Прижатие выполняется затягиванием барашковой гайки.
Удобный прижим для Т-трека из фанеры своими руками

Удобный прижим для Т-трека из фанеры своими руками

Смотрите видео
