Материалы:
- рейка 50х30 мм;
- шайбы М14 увеличенные – 4 шт.;
- гайка М14;
- прижимная тарелка;
- винт М6 с потайной головкой;
- шпилька М14;
- труба 18 мм.
Процесс изготовления прижима

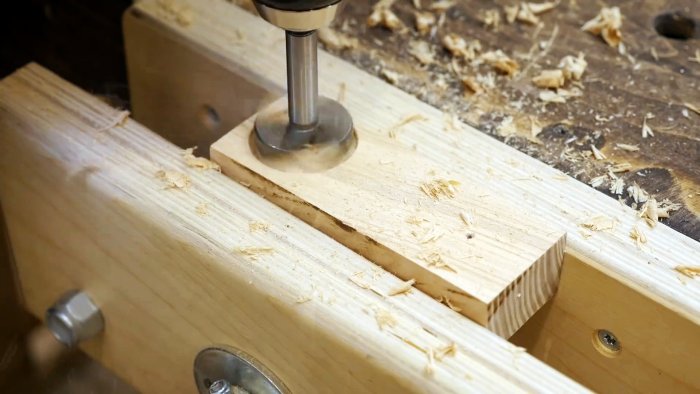

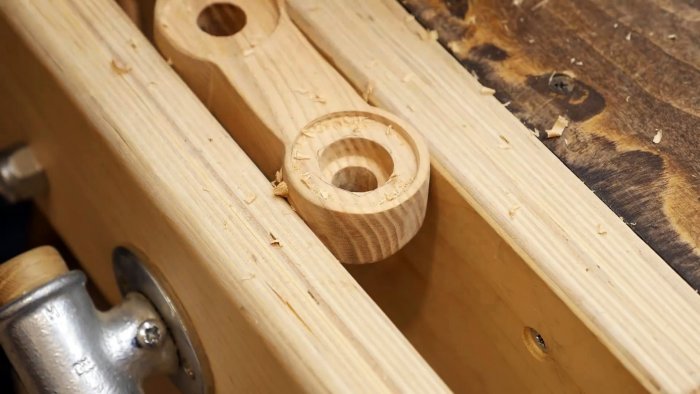

В качестве основания для прижима используется отрезок рейки 120х50х30 мм. По ее краям со всех сторон необходимо высверлить углубления сверлом Форстнера, чтобы утопить в них шайбы.

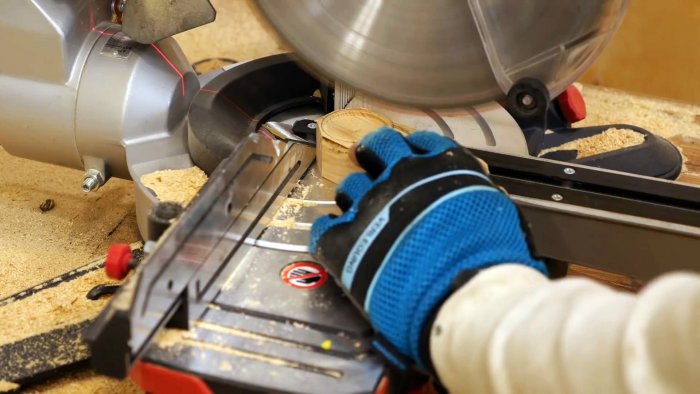

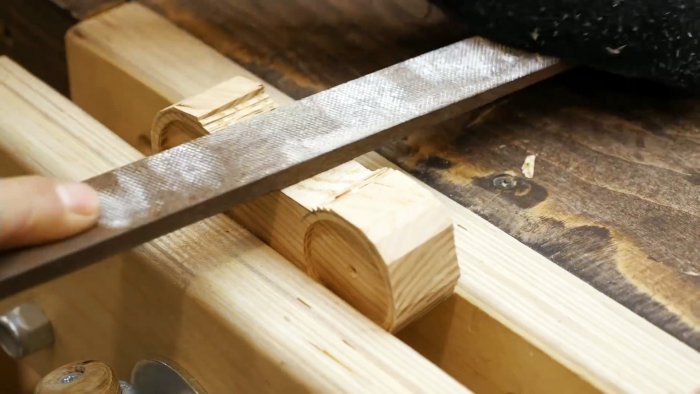

Используя циркуль, нужно описать углубления под шайбы отступив от них на 2-3 мм. После этого на рейке между углублениями делается соединяющая разметка. Далее заготовка обрезается по меткам и шлифуется.

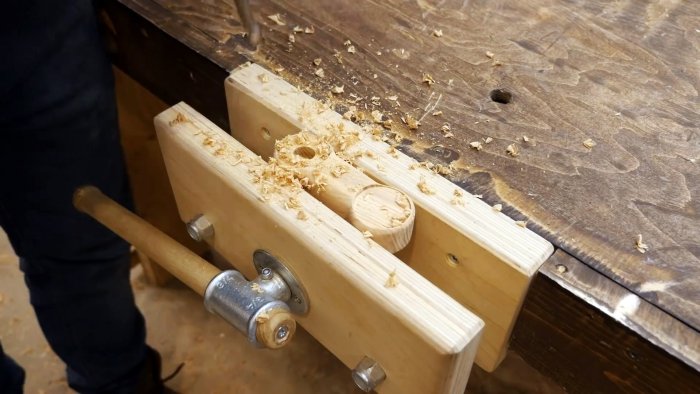

В центре углублений под шайбы просверливаются сквозные отверстия. С одного края используется сверло 14 мм, а на втором 18 мм.

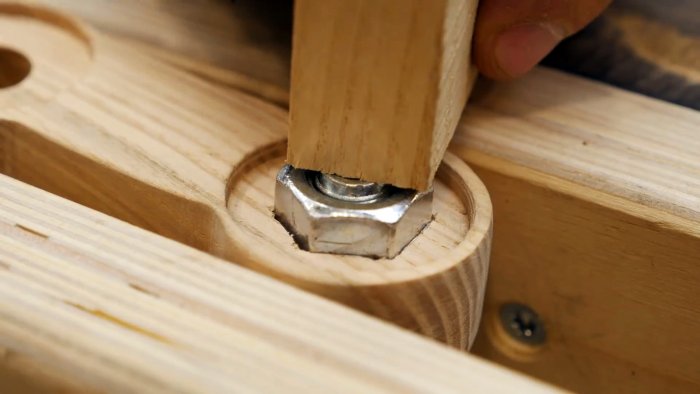

Затем на меньшем из них делается выборка, в которую запрессовывается гайка М14.

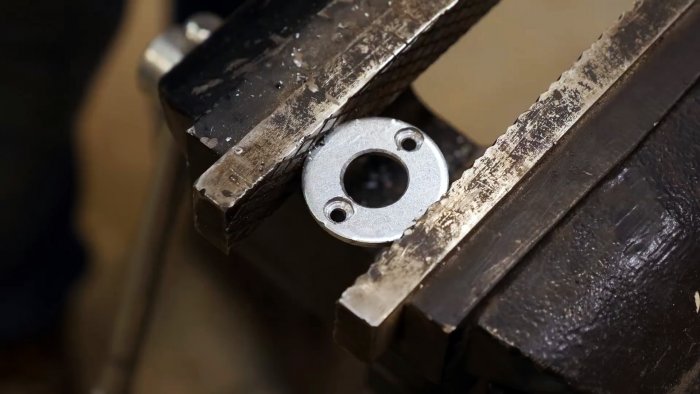

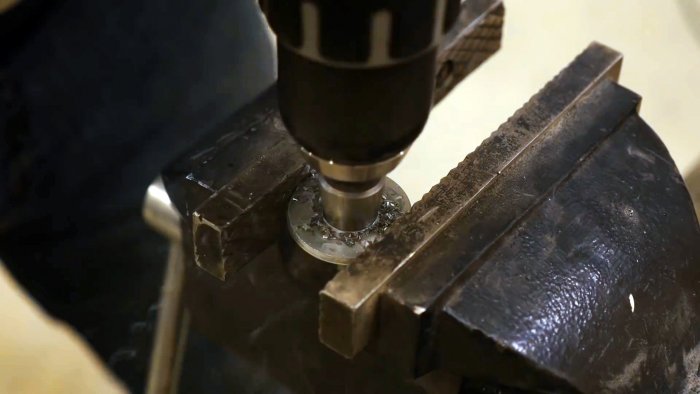

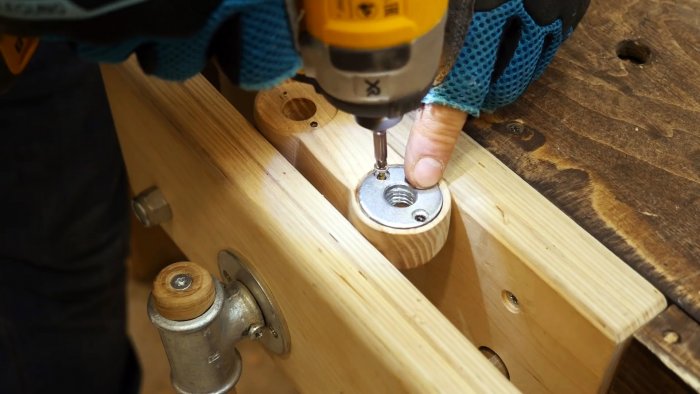

После этого необходимо вклеить шайбы в заготовку. Помимо клея их лучше дополнительно поджать саморезами. Для этого в шайбах сверлятся по 2 отверстия. На край заготовки с отверстием 18 мм нужно устанавливать предварительно рассверленные шайбы до этого диаметра.

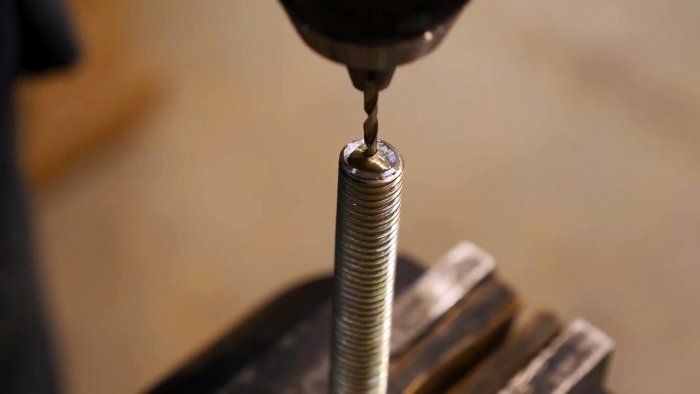

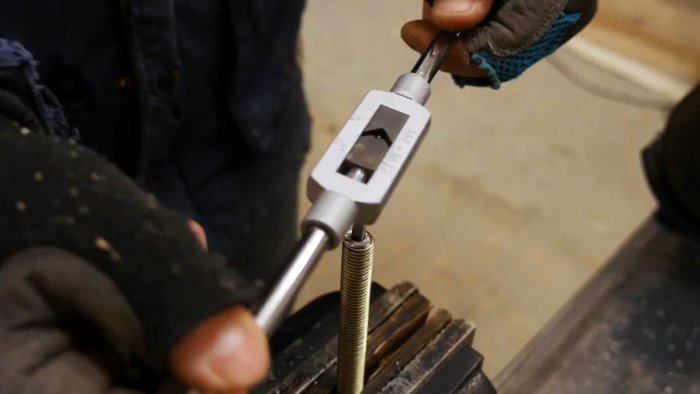

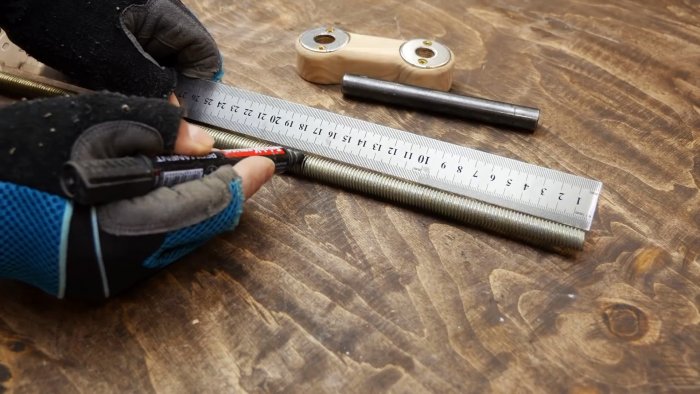

Далее требуется подготовить шпильку М14. Для удобной работы прижимом достаточно ее длины 150-170 мм. С торца шпильки просверливается глухое отверстие и в нем нарезается резьба М6.

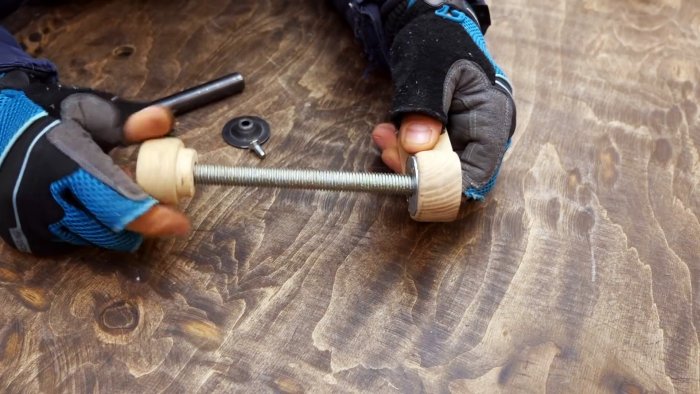

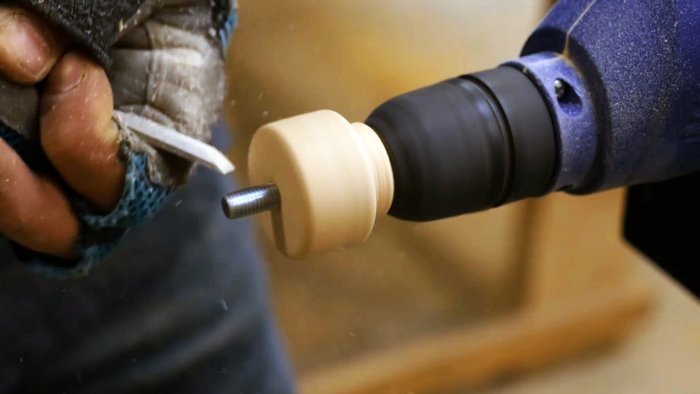

На ее второй конец вклеивается ручка, выточенная из дерева.

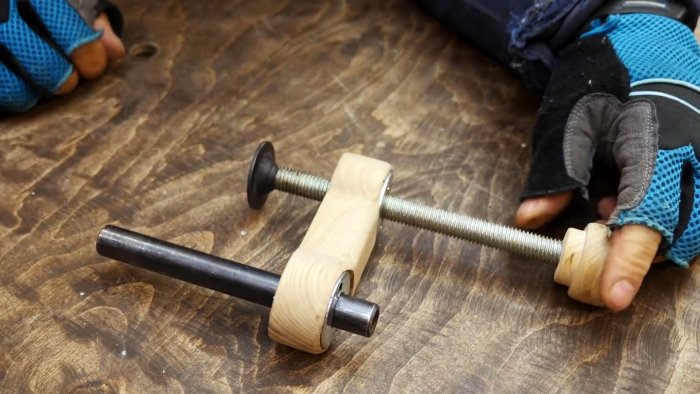

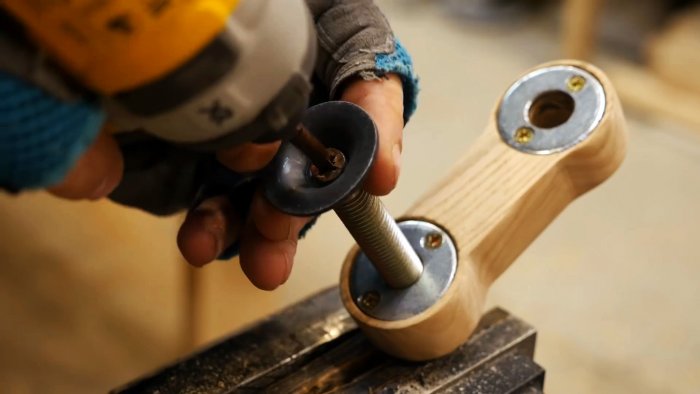

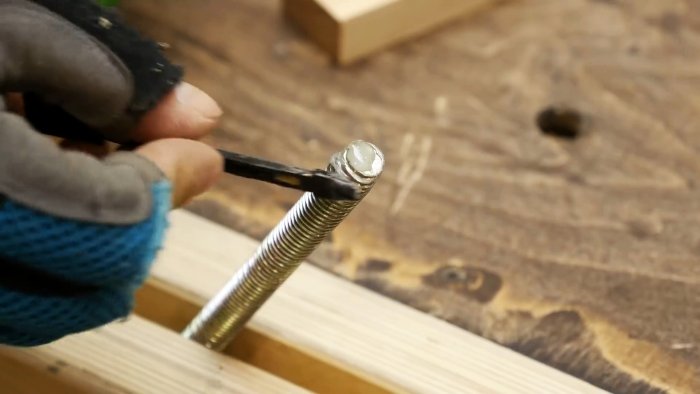

Затем шпилька с ручкой вкручиваются в корпус прижима. На ее край с нарезанной внутренней резьбой прижимается винтом М6 опорная тарелка.
На второе отверстие в корпусе прижима вставляется отрезок трубы диаметром 18 мм. Желательно использовать трубку с толстыми стенками. Ее длина делается такой же, как и шпильки или больше, если планируется работать с крупногабаритными заготовками.

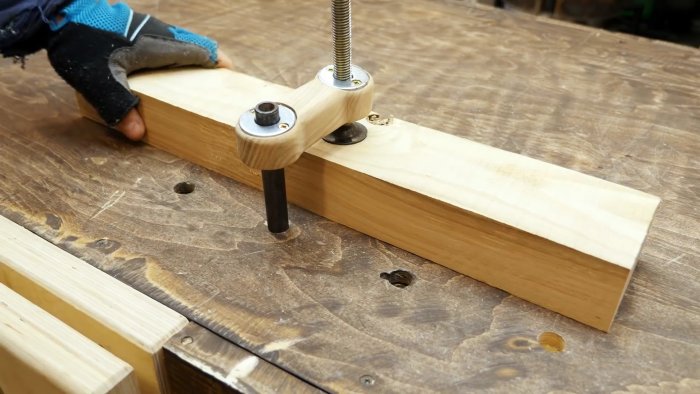

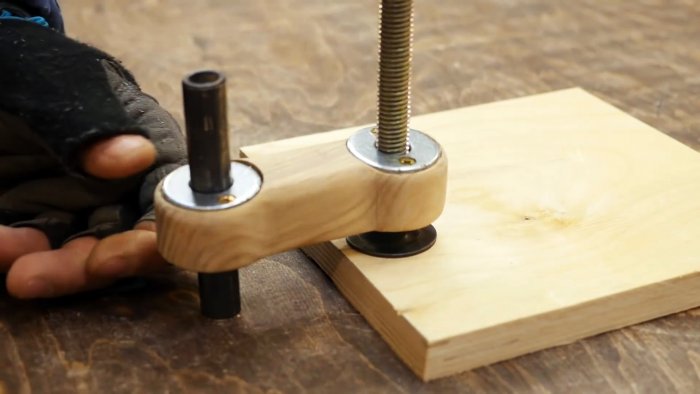

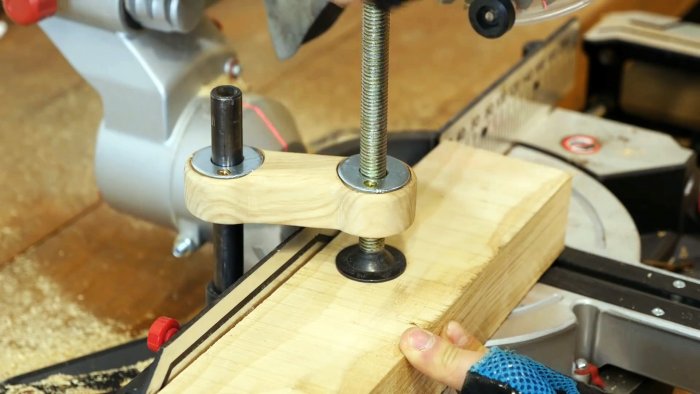

Чтобы воспользоваться прижимом, нужно вставить его трубкой в перфорацию на столешнице верстака. При закручивании резьбы она за счет перекоса заблокируется в одном положении и будет надежно прижимать заготовки упорной тарелкой. Прижим такой конструкции давит очень надежно, поэтому его можно использовать при сверлении, строгании и других видах обработки деталей.
