Практически все хранят свои сверла скопом в ящике. В результате, чтобы найти одно нужное, приходится перебирать всю кучу. Сделав этот органайзер, вы сможете хранить сверла на видном месте.
Материалы:
- фанера 6 мм;
- шпильки М6 41 мм и 66 мм – все по 4 шт.;
- гайки М6 – 28 шт.;
- колпачковые гайки М6 – 8 шт.
Шаблоны для печати с разметкой отверстий - https://mazaydiy.com/plans/drill-bit-organizer.pdf
Процесс изготовления органайзера
Из фанеры вырезается 4 прямоугольные детали. Размер двух 160х335 мм, двух 121х160 мм и одной 133х160 мм.

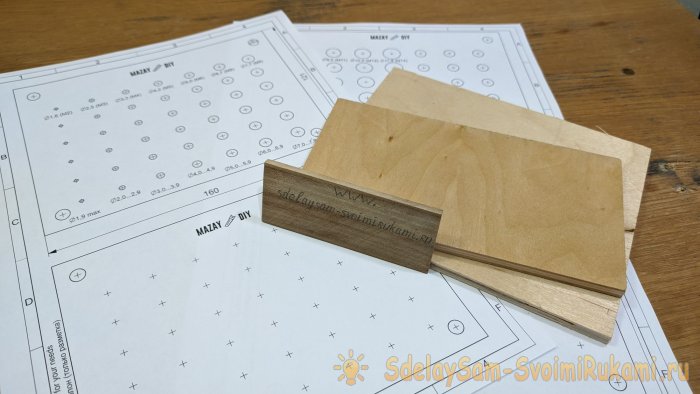

По размеру трех меньших заготовок необходимо распечатать бумажный шаблон с метками для сверления посадочных отверстий под сверла разных диаметров. Их размеры необходимо подписать. После этого шаблоны приклеиваются на фанеру.
С помощью двустороннего скотча требуется соединить по углам большие заготовки. К ним приклеиваются пара меньших по бокам. На последние в центре вклеивается средняя деталь 133х160 мм.
На следующем этапе проделываются сквозные отверстия по углам заготовок, чтобы их скрепить между собой. Итого получится 8 отверстий.

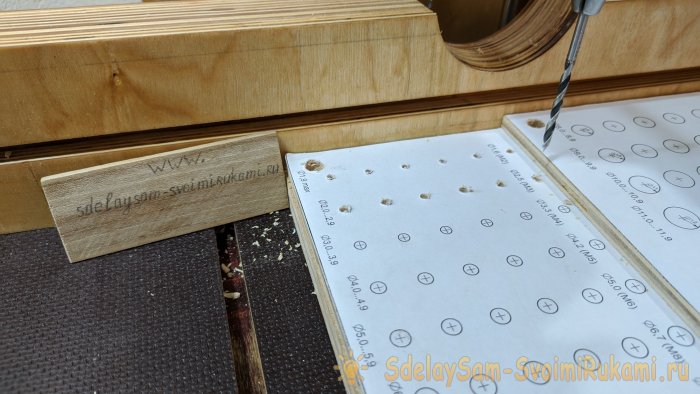

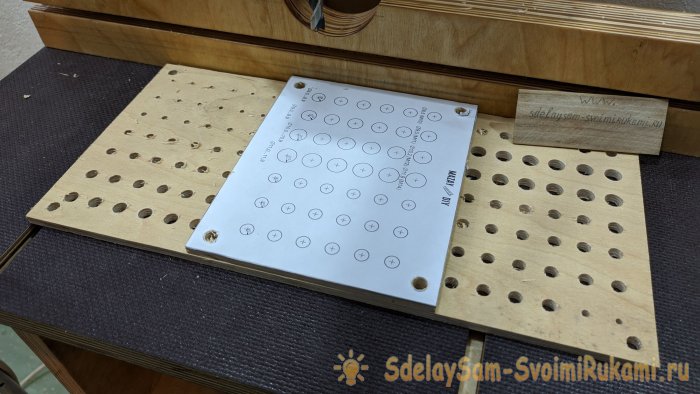

Далее отсоединяется большая нижняя заготовка. После этого выполняется сверление посадочных отверстий для сверл по приклеенным шаблонам. Для каждого из них используется сверло соответствующего диаметра.

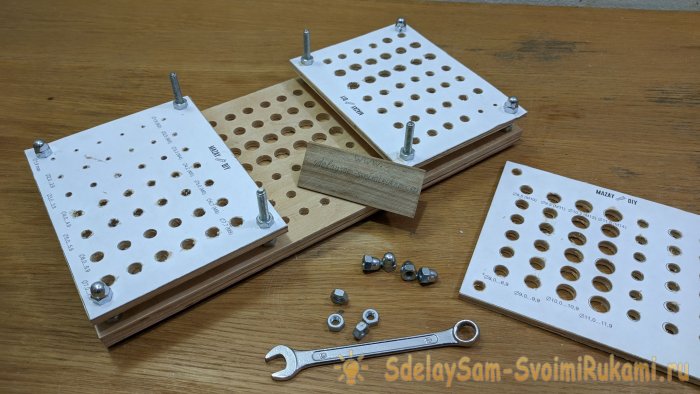

Для сборки деталей подготавливается 8 шпилек М6. На них нужно наживить по гайке. Затем шпильки вставляются в большую заготовку, в которой сделано 8 отверстий. Короткие ставятся по углам, длинные в центре.
Сверху устанавливается вторая большая деталь с перфорацией под сверла, и поджимается гайками. Далее накручивается еще по гайке, и на них размещаются одинаковые перфорированные детали. На коротких шпильках их нужно поджать колпачковыми гайками.

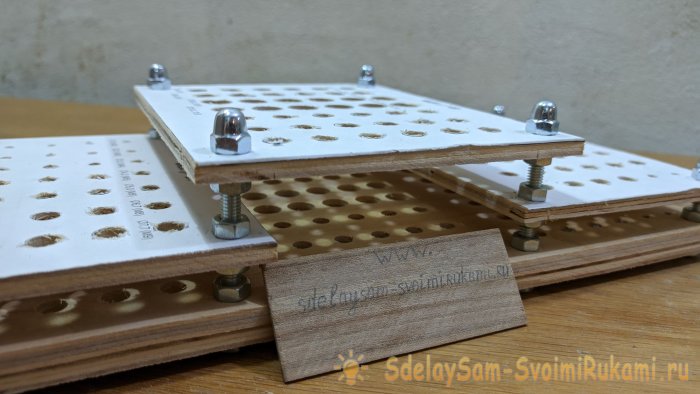

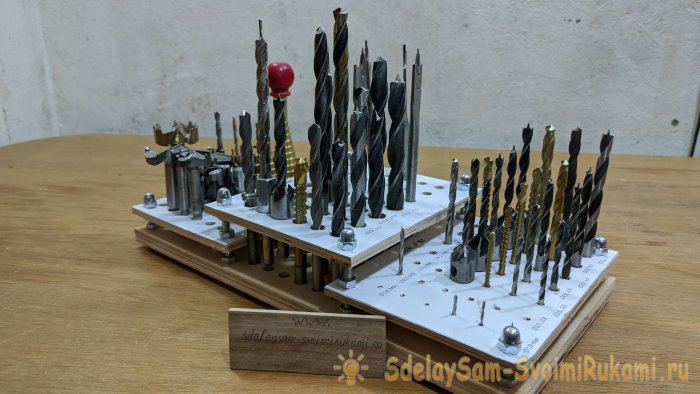

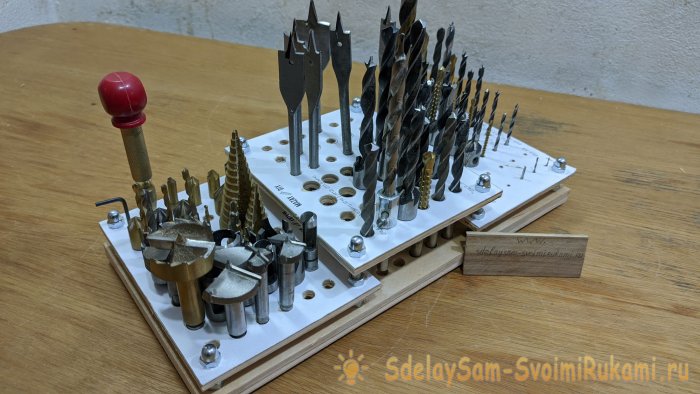

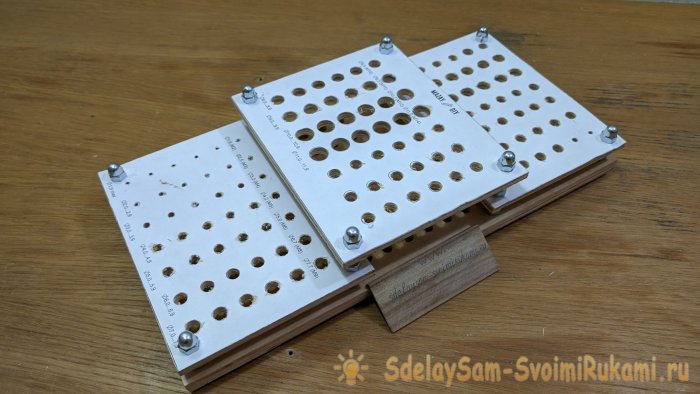

На длинные шпильки накручиваются короткие гайки, устанавливается оставшаяся деталь. Она зажимается колпачковыми гайками. Теперь остается только расставить сверла по размеру.
