Главная » Мастерская » Как из старых амортизаторов сделать столярные тиски на верстак
Для работы с крупными деревянными заготовками требуются тиски с широким захватом. Их можно сделать своими руками из старых амортизаторов, и поставить прямо на верстак. С таким оборудованием работать с деревом будет намного проще.
Как из старых амортизаторов сделать столярные тиски на верстак

Материалы:


  • фанера 12 м;
  • уголок 50х50 мм;
  • резьбовые шпильки М12, М20;
  • удлиненная гайка М20;
  • автомобильные амортизаторы б/у – 2 шт.;
  • труба 50 мм;
  • профильная труба 60х20 мм
  • болты, гайки шайбы.

Процесс изготовления тисков

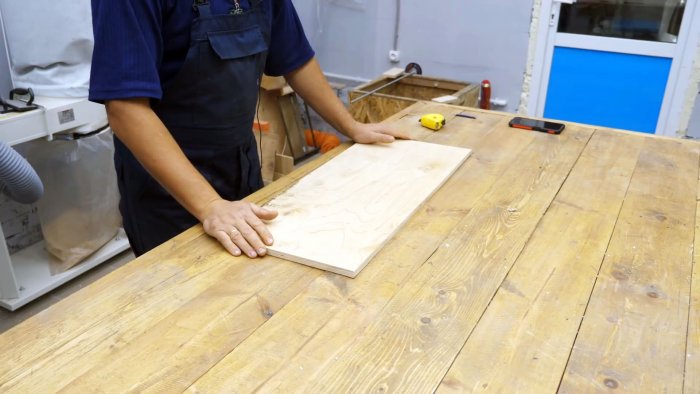

Первым делом определяемся с размером губ тисков, и по нему вырезаем из фанеры 12 мм 2 заготовки, шлифуем их с одной стороны и склеиваем вместе.
вырезаем из фанеры 12 мм 2 заготовки

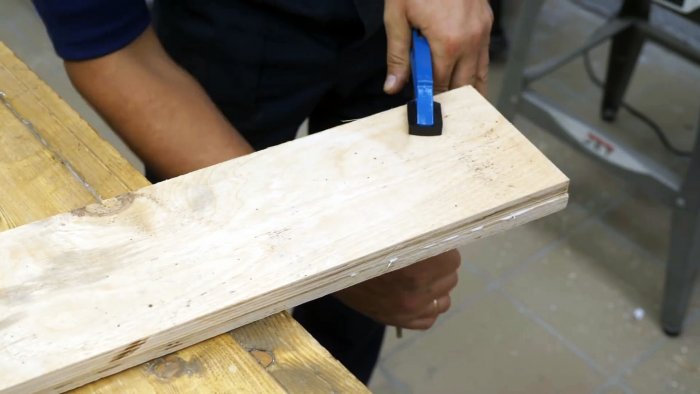

Склеиваем заготовки из фанеры

Понадобится одна губка, вторая не нужна, так как вместо нее послужит боковина самого верстака.

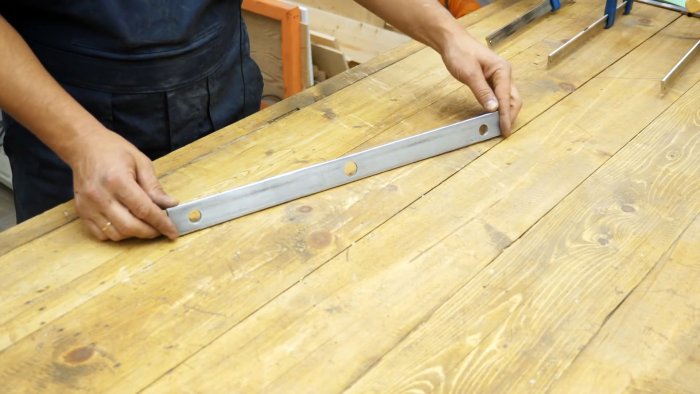

Затем делаем упорную планку для фиксации губки. Ее можно вырезать из уголка или полосы. В центре планки сверлится отверстие 20 мм под шпильку, а по краям под штоки амортизаторов.
делаем упорную планку для фиксации губки

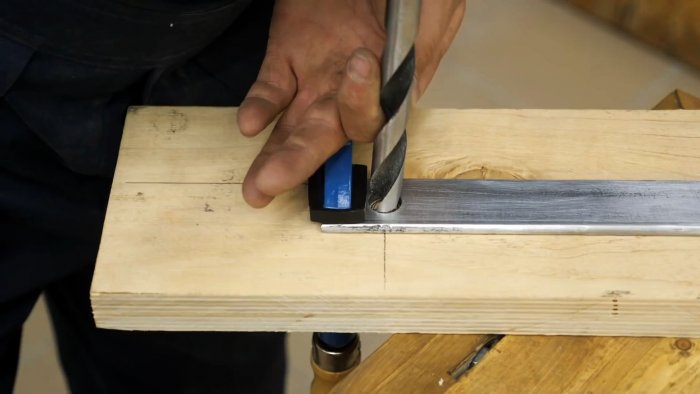

Затем она накладывается на губку, и так просвечиваются по отверстиям.
Сверлим отверстия по накладке

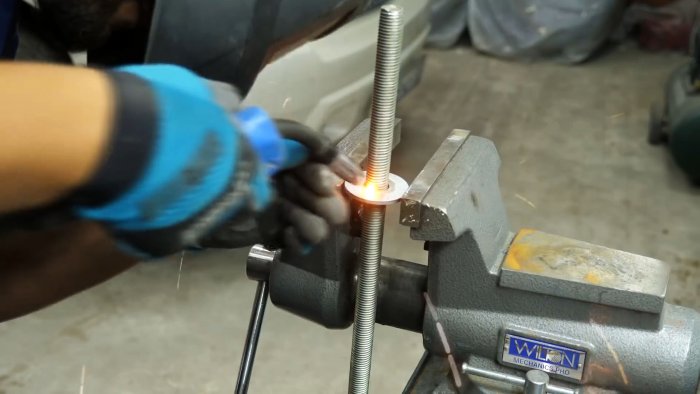

К резьбовой шпильке М20 приваривается шайба за 10 см от края. После этого нужно отфрезеровать отверстия в губке под шайбы.
К резьбовой шпильке М20 приваривается шайба

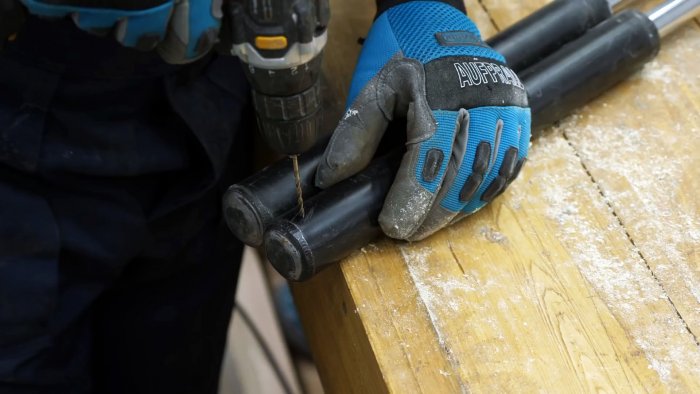

На следующем этапе требуется просверлить амортизаторы и слить из них масло.
Сверлим отверстие в амортизаторе

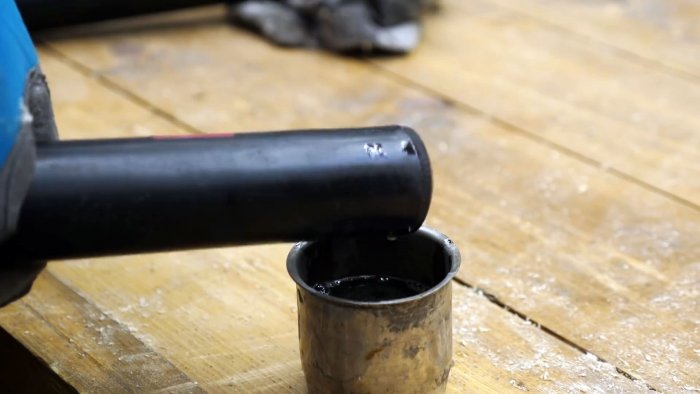

Сливаем масло с амортизатора

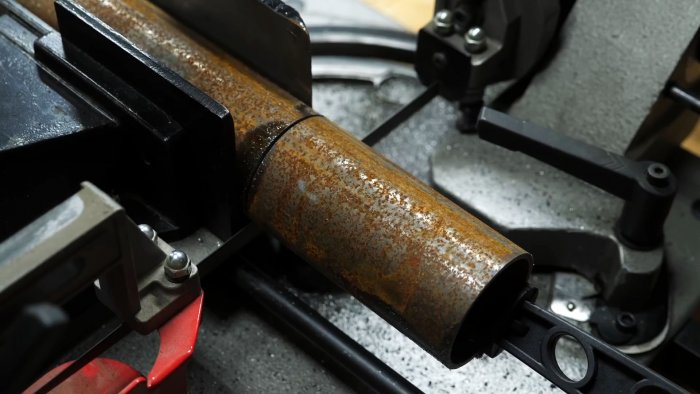

После этого под них делаются держатели. От трубы 50 мм отрезается 2 заготовки по 10 см. Их нужно распустить вдоль, заузить и сварить, чтобы в них плотно входили амортизаторы.
Отрезаем трубу

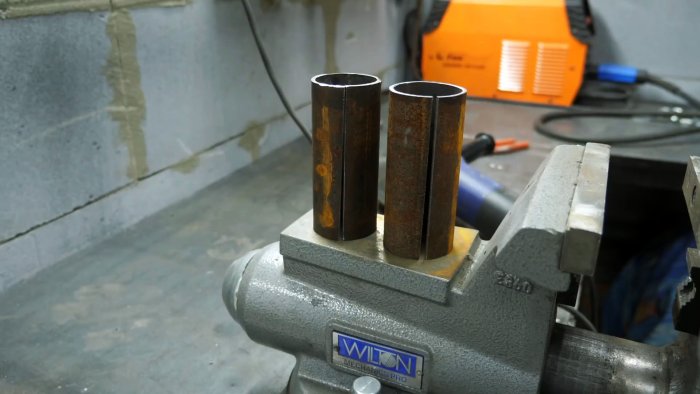

Разрезаем вдоль заготовки

Свариваем шов

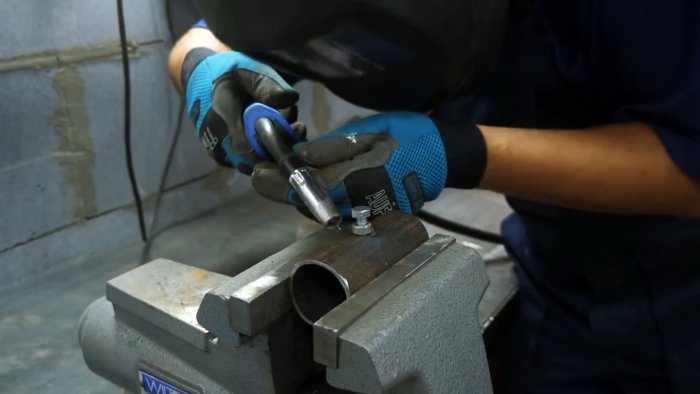

Держатели просверливаются сбоку. К полученным отверстиям привариваются гайки М10, чтобы вкручивать в них болты.
привариваются гайки М10

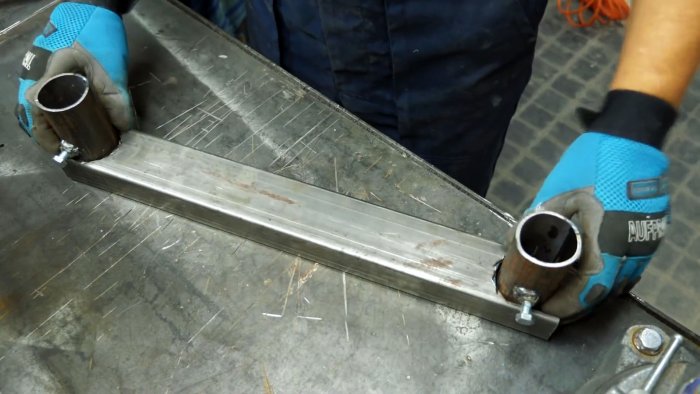

Затем держатели привариваются к торцам профильной трубы. Ширина этой конструкции должна получиться такой, чтобы штоки от вставленных в держатели амортизаторов входили точно в крайние отверстия на упорной планке.
Затем держатели привариваются к торцам профильной трубы

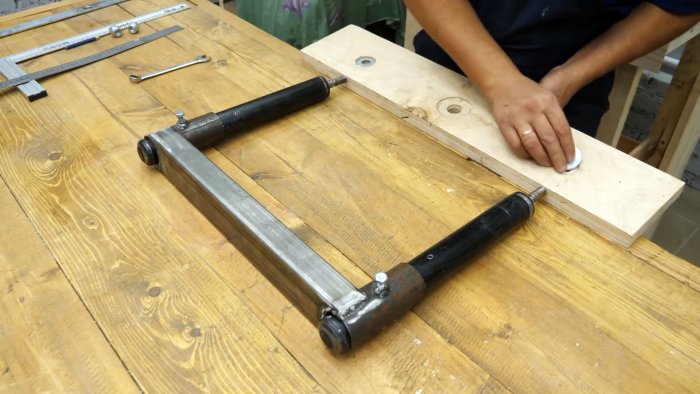

Амортизаторы ставятся в держатели и поджимаются болтами.
Амортизаторы ставятся в держатели и поджимаются болтами

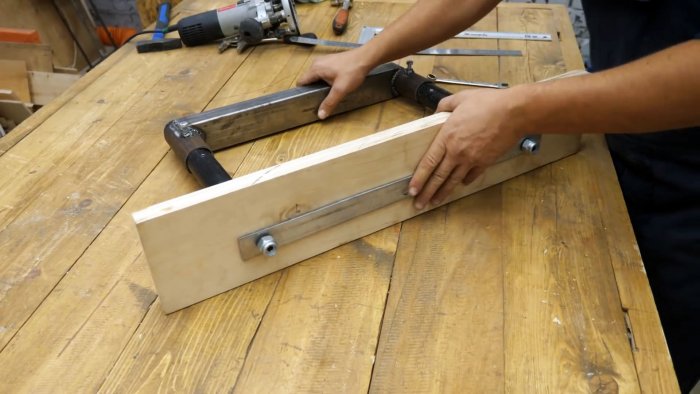

На их штоки надеваются шайбы, губка, опорная планка, и все зажимается гайками.
штоки надеваются шайбы

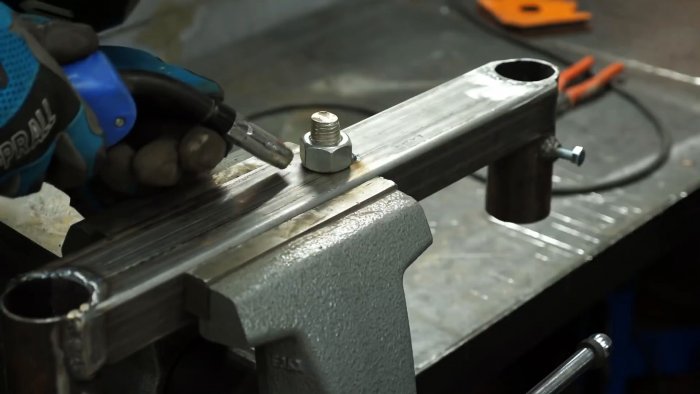

Затем нужно точно определить центр на профильной трубе, и просверлить ее под шпильку М20. На обороте по этому отверстию приваривается гайка. Сбоку вваривается 3 шпильки М12 для крепления к верстаку
просверлить ее под шпильку М20

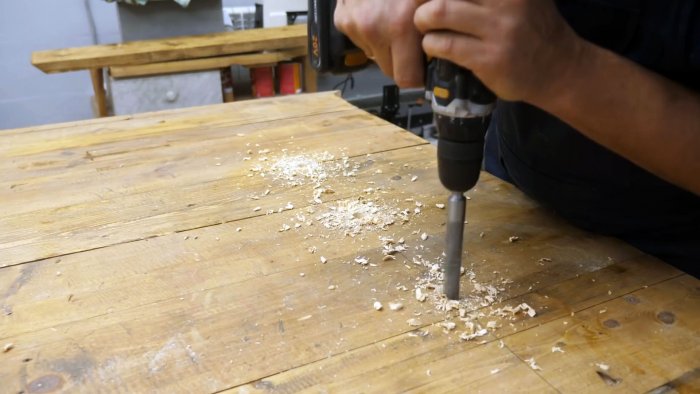

Для установки тисков требуется просверлить столешницу в трех местах под боковые шпильки, и прикрутить крепление.
Для установки тисков требуется просверлить столешницу в трех местах

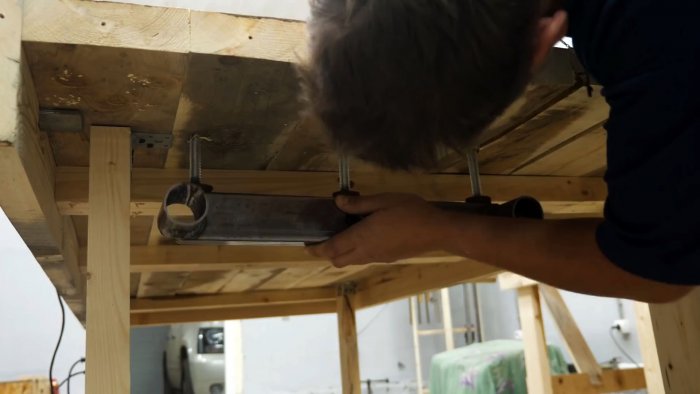

Установить крепление

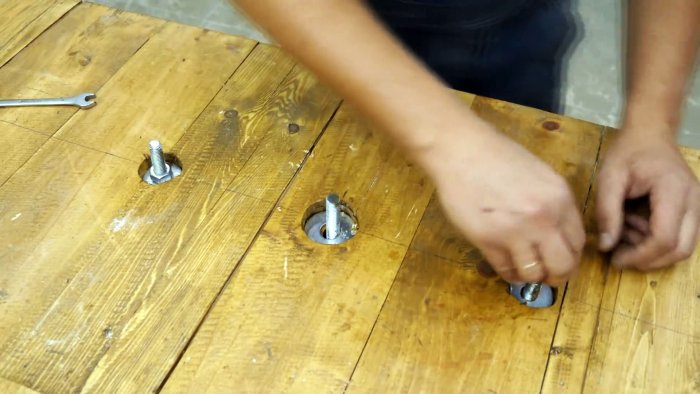

Прикрутить крепление

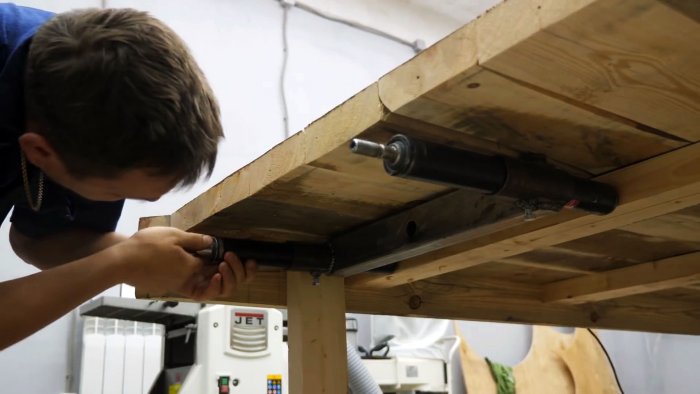

Затем в него вставляются амортизаторы.
Затем в него вставляются амортизаторы

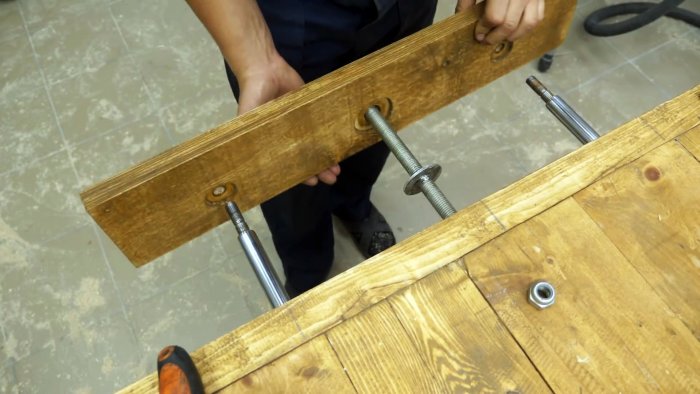

После к столешнице прикручивается боковая доска, с предварительно сделанными отверстиями.
После к столешнице прикручивается боковая доска

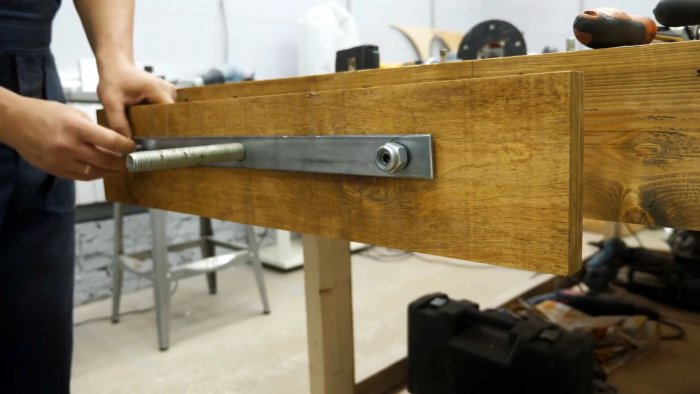

За ней вкручивается центральная шпилька.
За ней вкручивается центральная шпилька

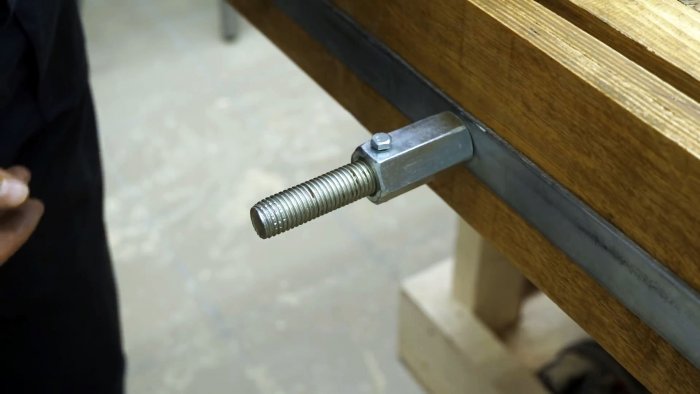

После нее ставится губка и планка. На шпильку накручивается удлиненная гайка и стопорится.
На шпильку накручивается удлиненная гайка и стопорится

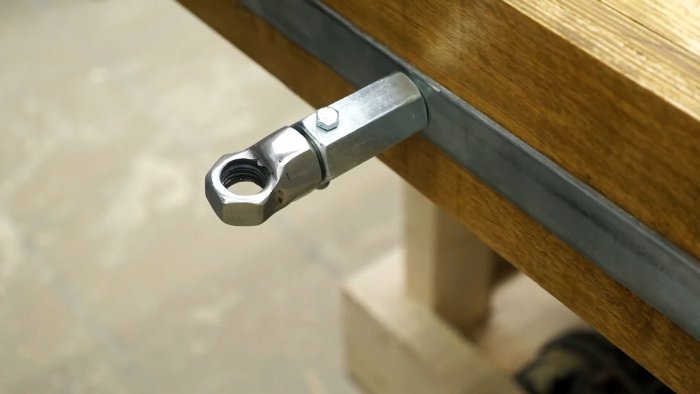

Сам вороток представляет собой сваренные две гайки с вставленным прутом.
Сам вороток представляет собой сваренные две гайки с вставленным прутом

Чтобы он не выкручивался, его также следует застопорить.

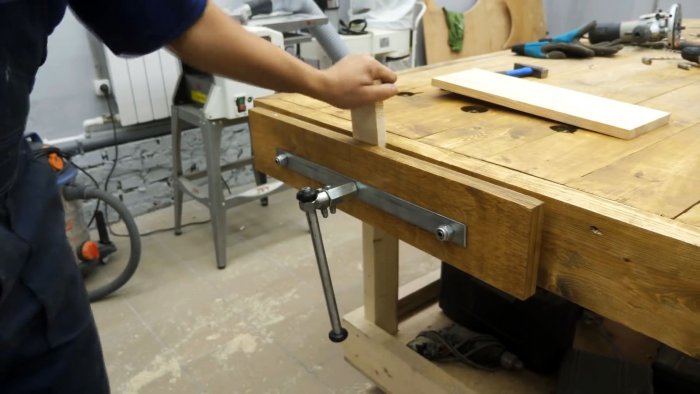

Столярные тиски из амортизаторов сделанные своими руками
