Материалы:
- фанера 20 мм;
- линейные направляющие с подшипниками – 2 шт.;
- талреп;
- трос в оболочке 2-3 мм;
- вал 20 мм;
- подшипники пол вал – 2 шт.;
- болты М8 с гайками;
- большой хомут.
Дополнительные материалы:
- PDF чертеж с точными размерами - https://mazaydiy.com/plans/drill-press-machine.pdf

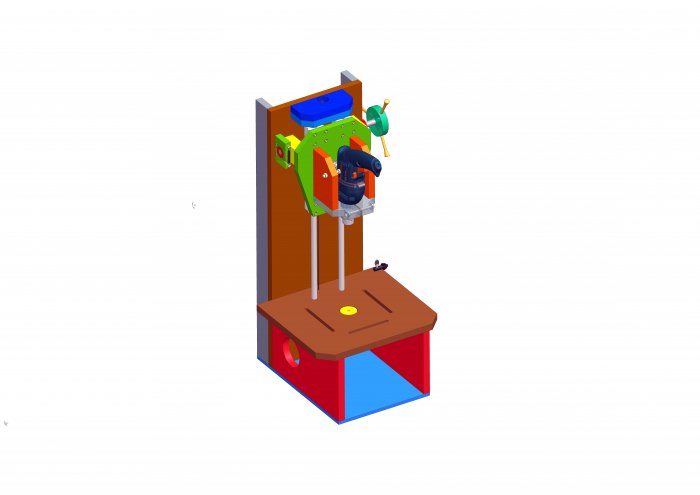

- 3D модель, для более наглядного представления - https://grabcad.com/library/homemade-drill-press-machine-out-of-plywood-1
Процесс изготовления сверлильной стойки

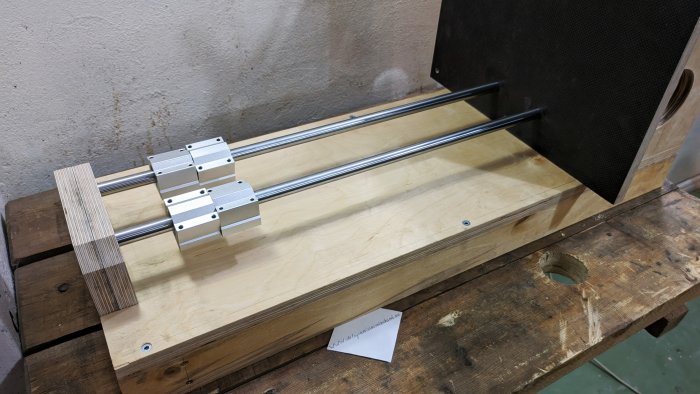

Колонна станка представляет собой фанерное основание, на котором будут крепиться линейные направляющие с подшипниками. Оно вырезается на 20-30 см длиннее направляющих. С обратной стороны его нужно укрепить ребрами жесткости.

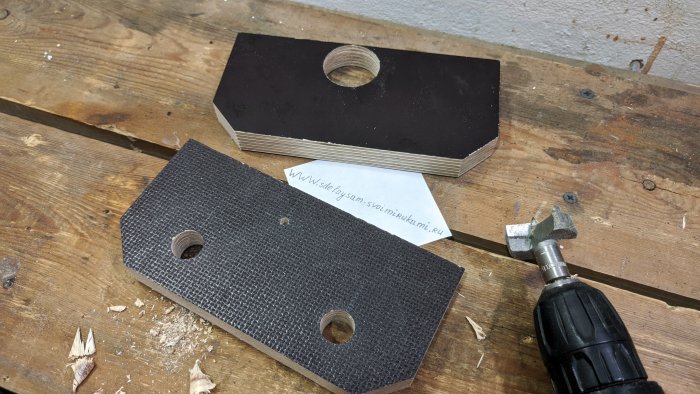

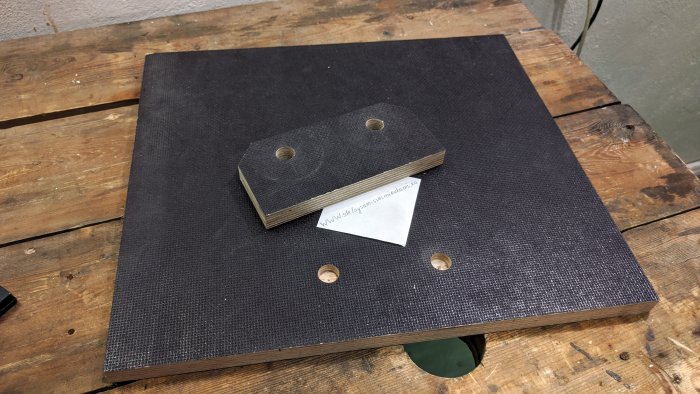

Из фанеры вырезается столик станка.

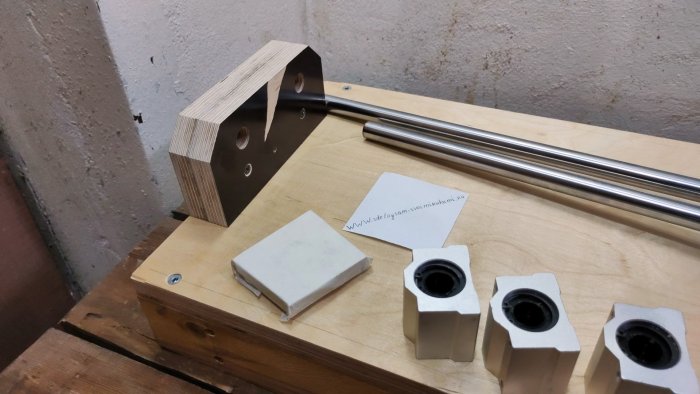

Необходимо прикрутить его к основанию на косой шуруп. В столике делаются 2 глухих отверстия под линейные направляющие. В верхней точке они прикрепляются к двум сращенным отрезкам фанеры, также прикрученным к станине. Направляющие вклеиваются в посадочные отверстия на эпоксидный клей. Перед этим на них надеваются линейные подшипники. Обязательно соблюдаются прямые углы.

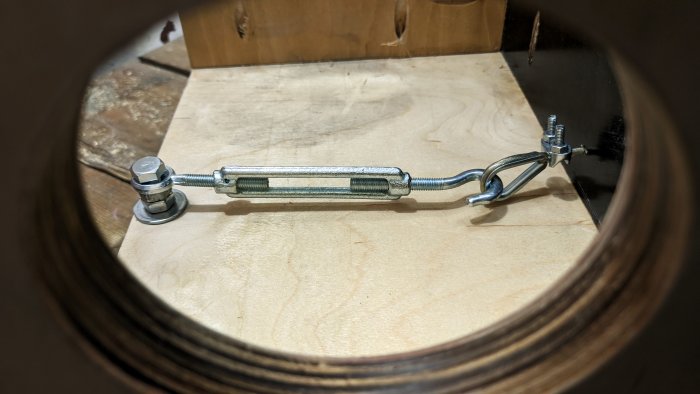

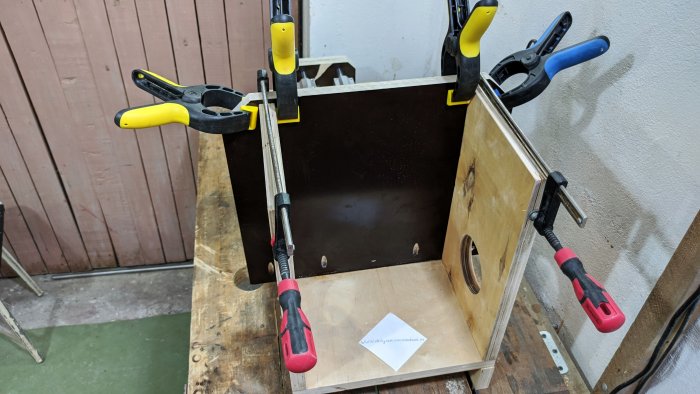

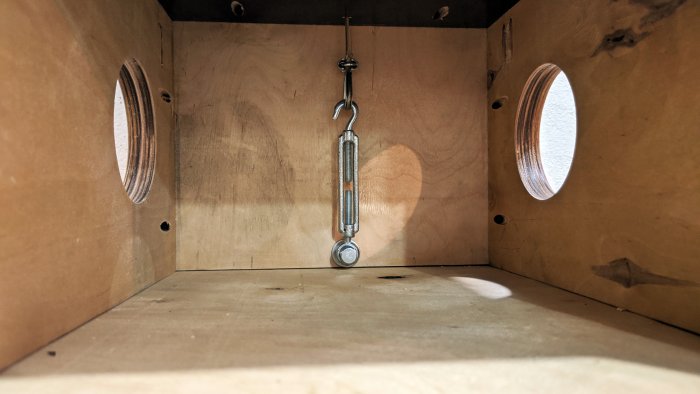

Для укрепления столика нужно вырезать из фанеры 2 боковые вставки и прикрутить их снизу. Они соединяются с нижней частью станины и столом на косой шуруп. В боковинах нужно будет сделать отверстия большой фрезой. Под столом к станине прикручивается талреп.

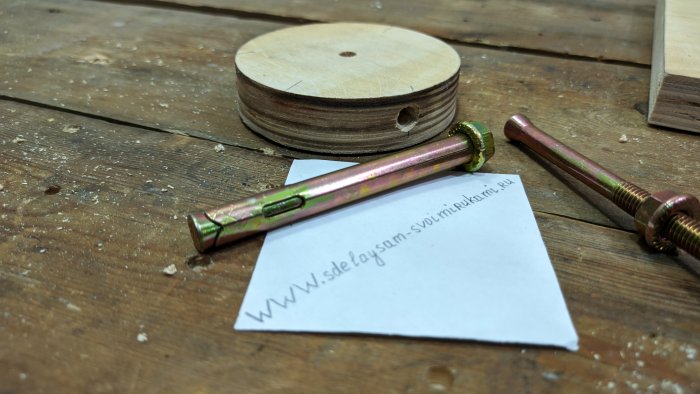

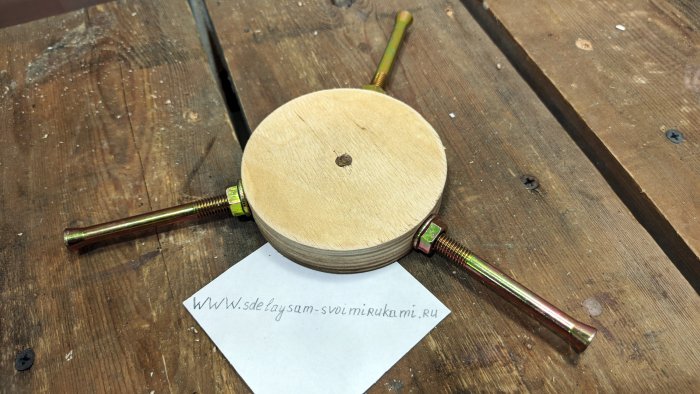

Из фанерного диска делается регулировочное колесо. В нем сбоку просверливаются 3 отверстия, и в них вклеиваются болты из анкеров. Затем колесо сверлиться по центру и в него вклеивается вал. В месте склейки на валу нарезаются насечки. Сбоку колеса делается метка. Для этого достаточно просто вклеить гвоздь и срезать его заподлицо.

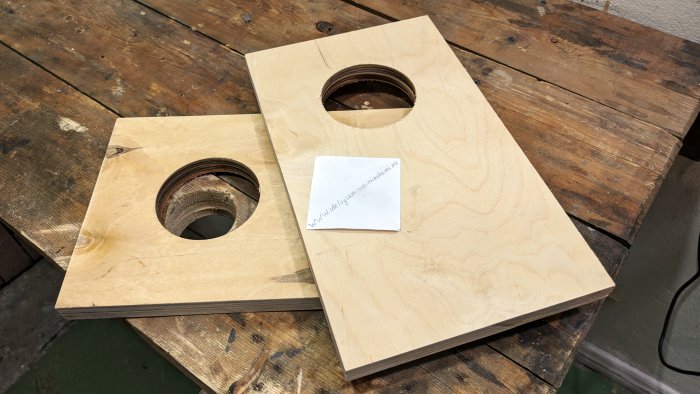

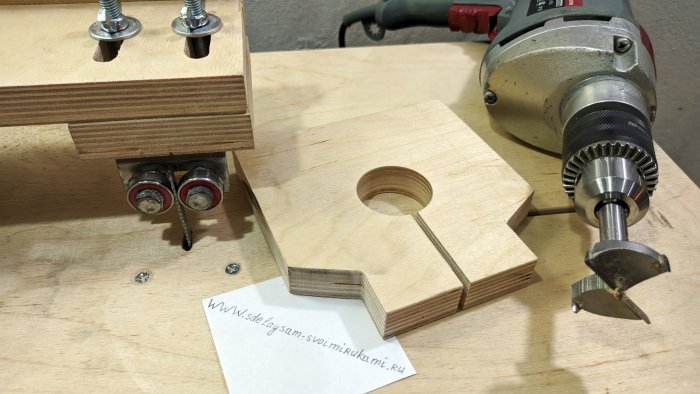

Из фанеры вырезается держатель-хомут для дрели.
Он представляет собой отрезок фанеры с отверстием равным диаметру корпуса дрели по месту установки съемной ручки. Заготовка разрезается до отверстия и оснащается болтом с гайкой. Таким образом, при их затягивании вставленная дверь будет зажиматься.

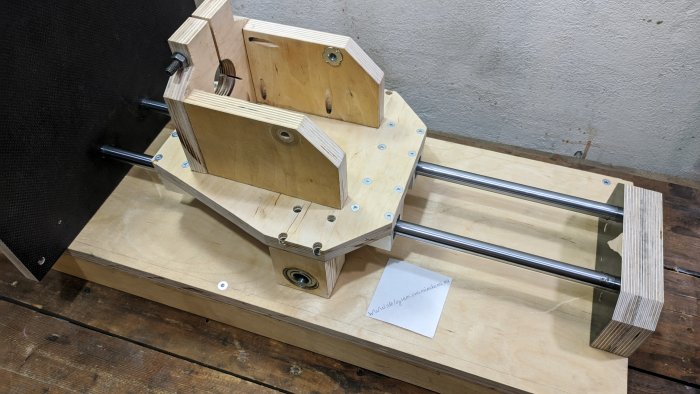

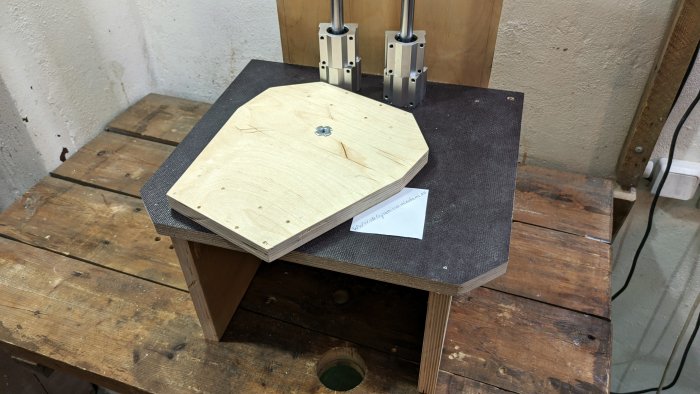

Также из фанеры вырезается щит для крепления дрели. Он прикручивается к линейным подшипникам на направляющих. К нему крепится на косой шуруп ранее сделанный хомут. Под него устанавливаются 2 ребра жесткости.

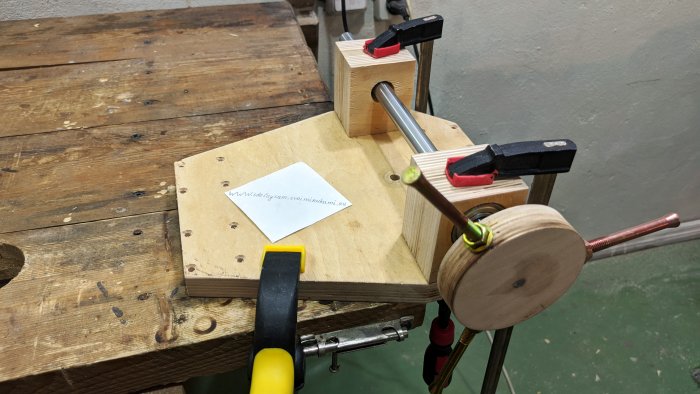

На обороте щита прикручиваются бруски с впрессованными подшипниками, в которые ставится вал с регулировочным колесом. По краям вал фиксируется фанерными дисками.

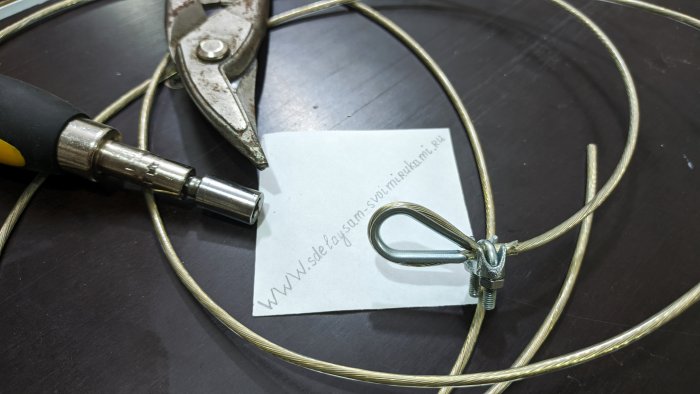

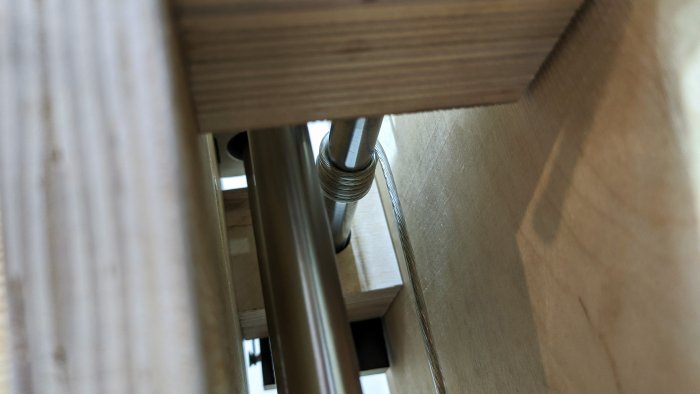

Для работы подъемного механизма требуется натянуть трос между талрепом под столом и верхним креплением направляющих. При этом его необходимо обернуть несколько раз на валу. Затем он натягивается талрепом.
Для снижения биения необходимо сделать обоймы для ограничителей вала. Они представляют собой разрезанные пополам фанерные заготовки, оставшиеся после высверливания ограничителей. Обоймы прикручиваются к станине.

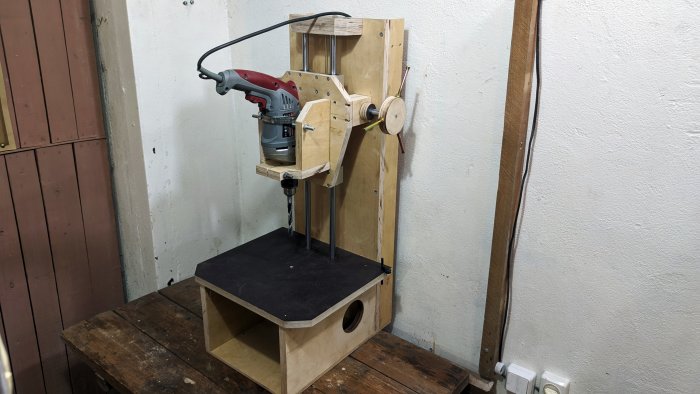

Дрель устанавливается в станок и дополнительно зажимается хомутом. Чтобы сверло располагалось строго вертикально, необходимо закрутить пару болтов через ребра жесткости держателя. Ими можно отрегулировать наклон шпинделя.
