Кованая заклепка может использоваться при изготовлении различных декоративных и силовых металлоконструкций. Однако чтобы она была не только надежной, но и аккуратной, при ее установке необходимо применять специальные штампы. Рассмотрим, как их изготовить дома из подручных материалов.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

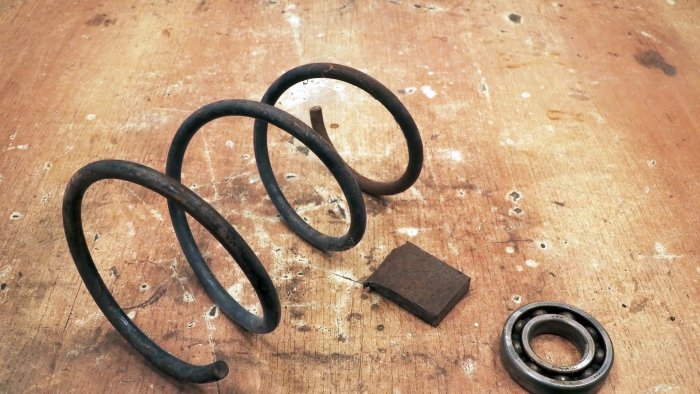

Что потребуется:


  • большой подшипник;
  • толстая стальная пластина 15-25 мм;
  • прут 10-20 мм;
  • уголок или полоса;
  • шпилька М6-М8.

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Процесс изготовления штампов для заклепок

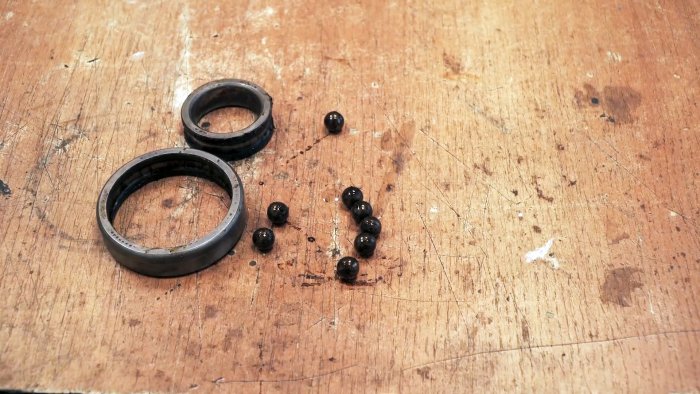

Для изготовления приспособления понадобится шарик от крупного подшипника. Чтобы его разобрать, нужно снять сепаратор, сдвинуть все шарики под одну сторону и напротив них сжать обоймы друг к другу.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

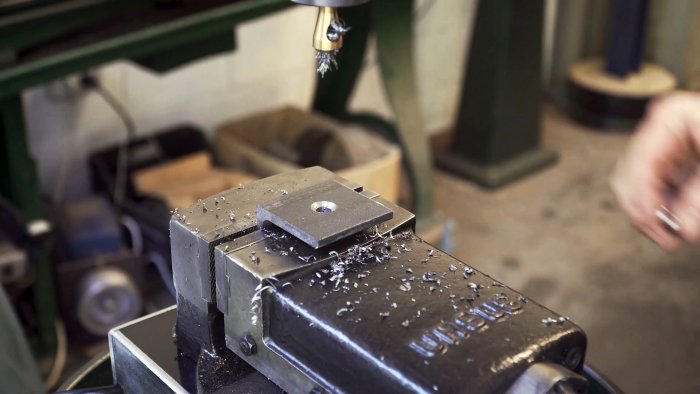

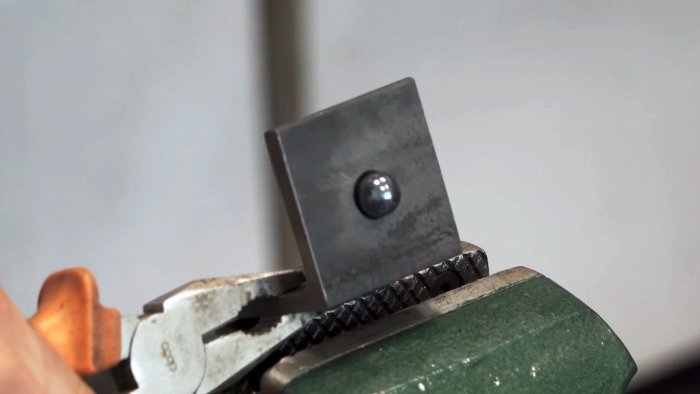

На следующем этапе из одного шарика необходимо изготовить шаблон для дальнейшей работы. Для этого в полосе или небольшом отрезке уголка просверливается отверстие. Его нужно раззенковать и уложить сверху шарик от подшипника.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

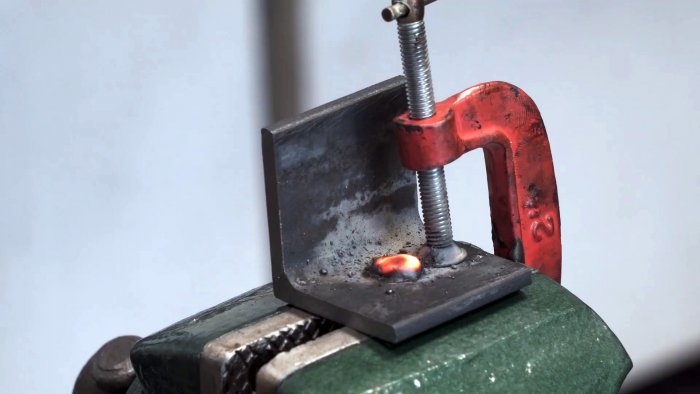

С обратной стороны отверстия он приваривается к основанию.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

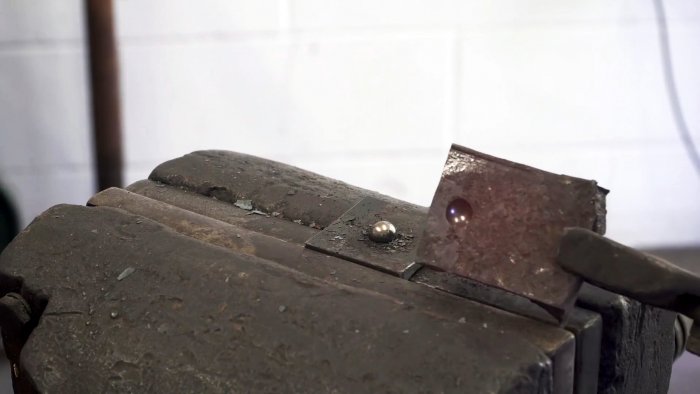

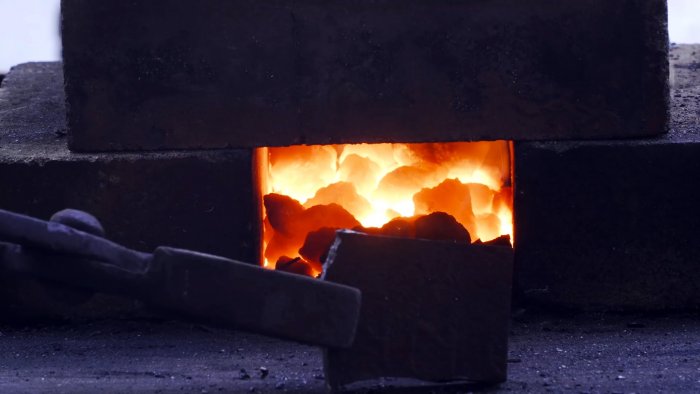

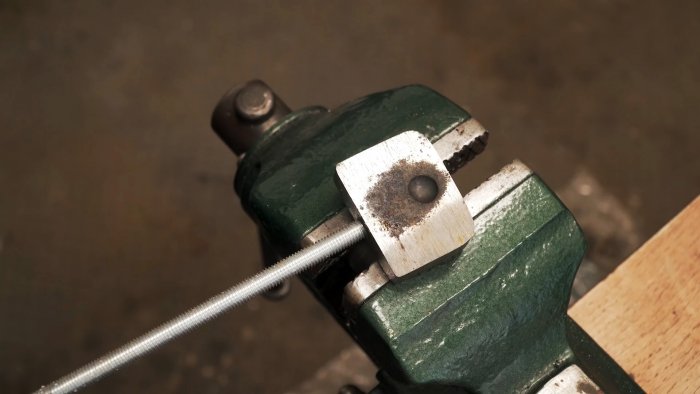

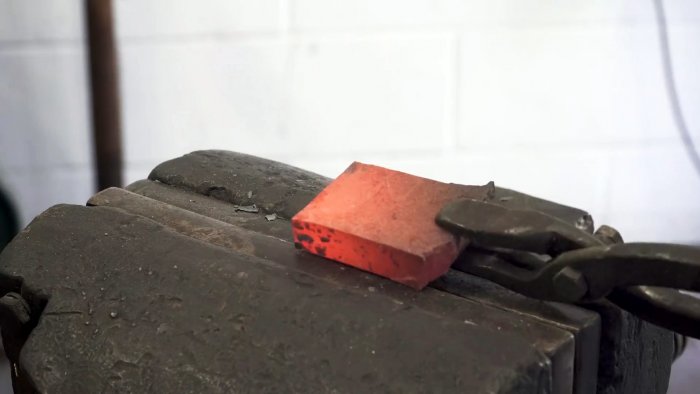

Полученный шаблон зажимается в тисках шариком вверх. Затем в горне разогревается стальная пластина до светло желтого цвета побежалости. Нужно быстро, пока она горячая, приложить ее к шарику и простучать молотком. В результате требуется получить на ней глубокую вмятину по форме шара.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

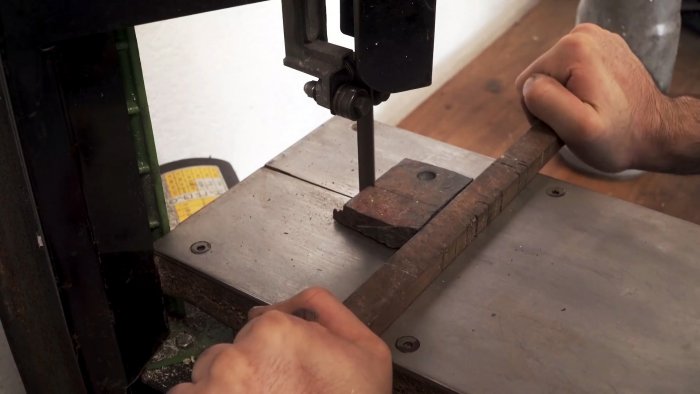

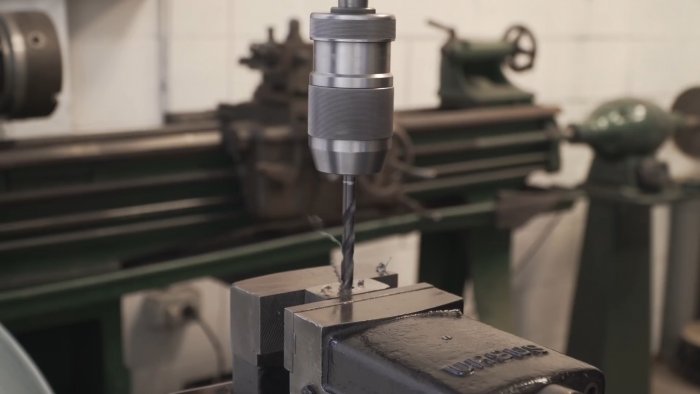

Затем необходимо взять небольшой кусок такой же пластины и просверлить его насквозь примерно в центре, чтобы получить направляющую.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

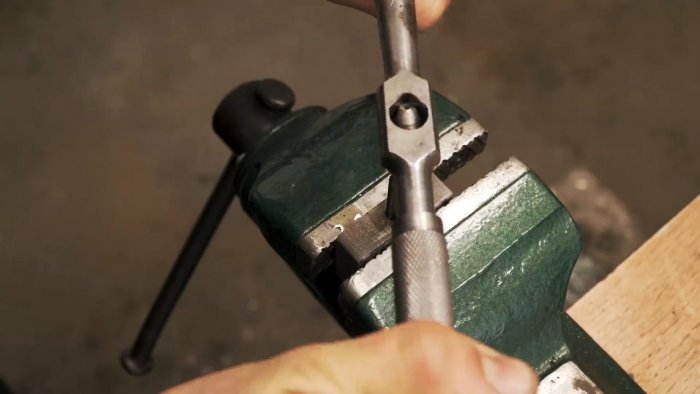

Для этого используется сверло равное диаметру прутков, из которых будут делаться заклепки. Также нужно сделать глухое отверстие в торце заготовки с вмятиной, нарезать в нем резьбу и вкрутить шпильку.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

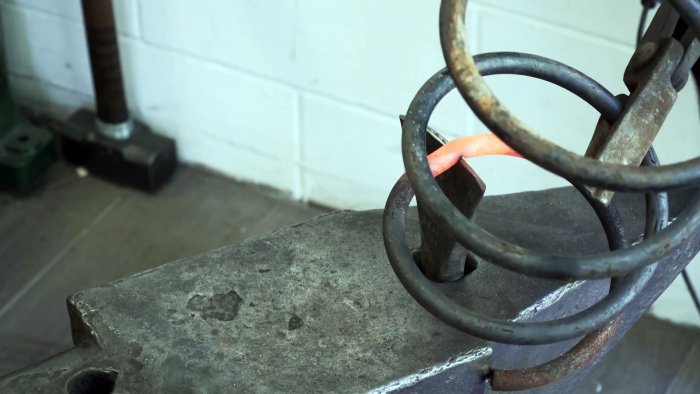

Далее берется пруток из качественной стали. Для этого отлично подходит выровненный отрезок пружины от автомобиля.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

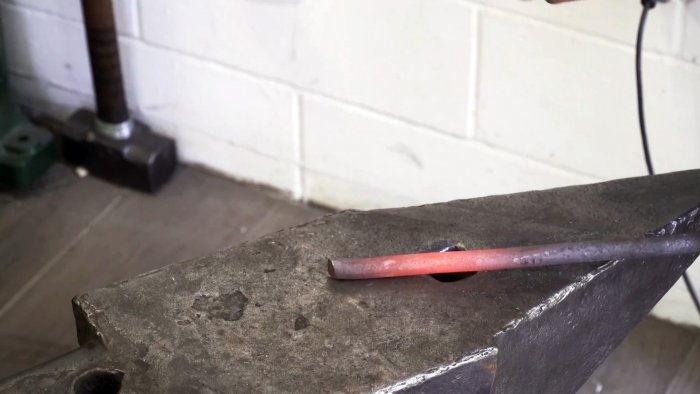

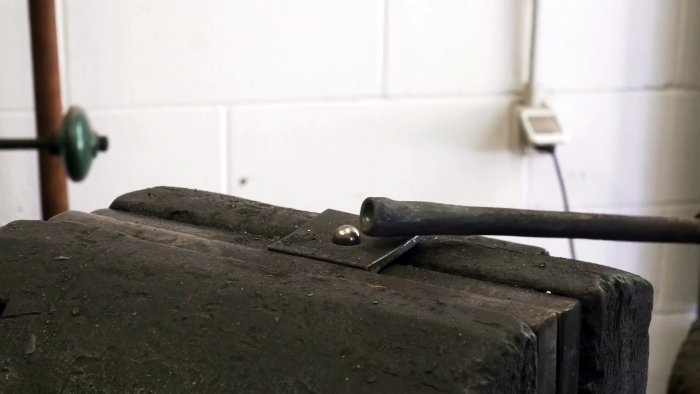

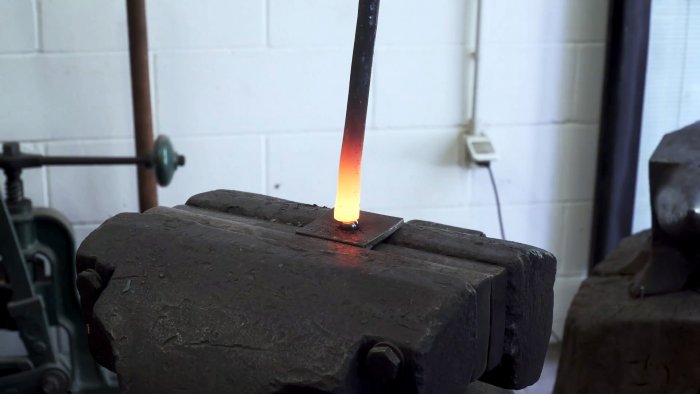

Торец прута разогревается и приставляется к шаблону с шариком. Необходимо сформировать на нем такую же вмятину, как на ранее сделанной матрице. В результате деформации форма полученного штампа немного поплывет, поэтому его не помешает прошлифовать.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

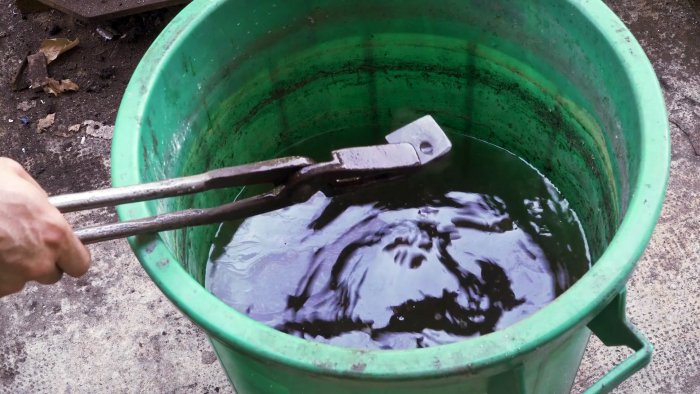

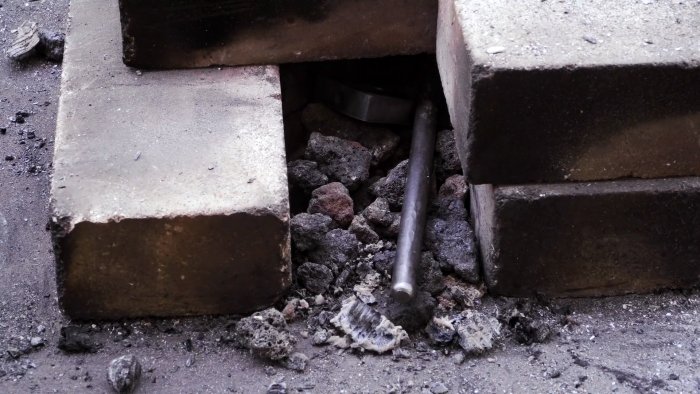

Затем требуется закалить инструменты. Они нагреваются до красного цвета побежалости и резко опускаются в воду. После этого делается отпуск стали в остывающем горне.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

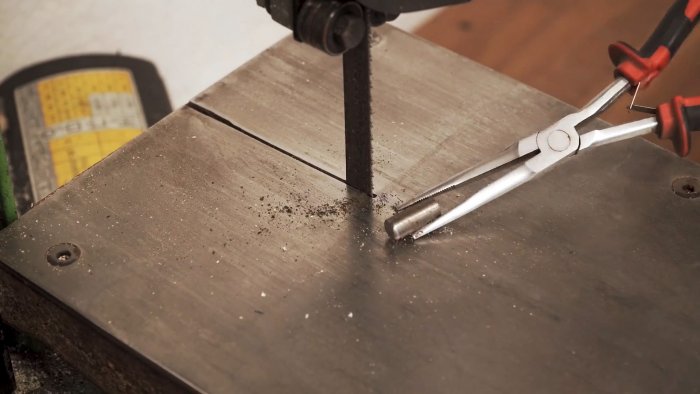

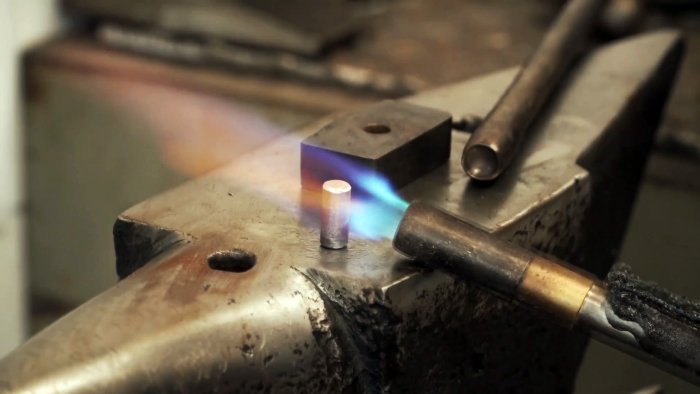

Чтобы поставить заклепку, необходимо отрезать кусочек прута из мягкой стали, немного длиннее толщины направляющей со сквозным отверстием.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

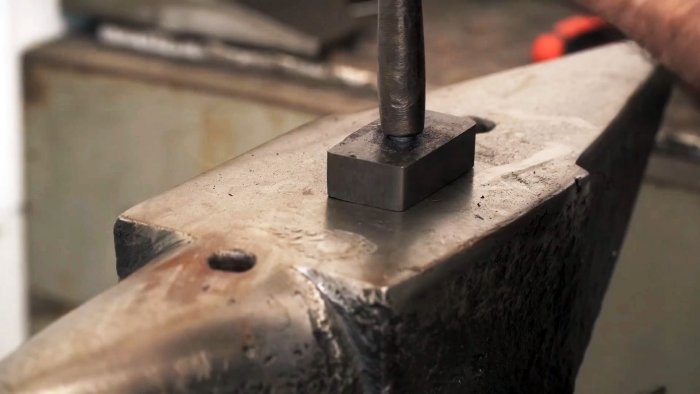

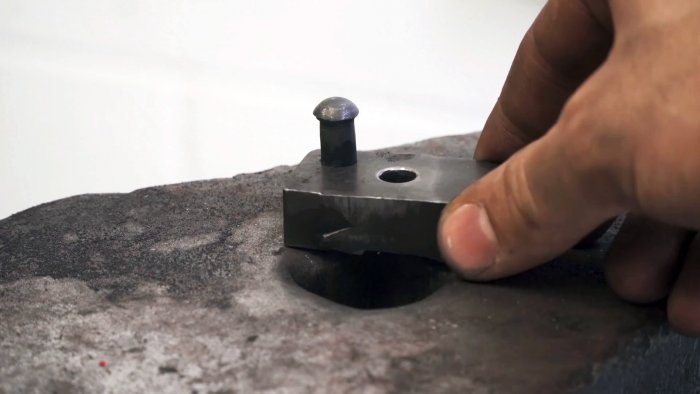

Он разогревается, вставляется в пластину, и его выступающая часть усаживается ударами через штамп с вогнутостью до формирования шляпки.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

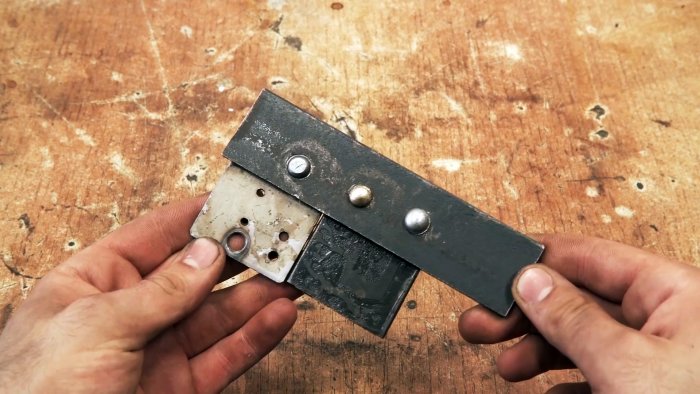

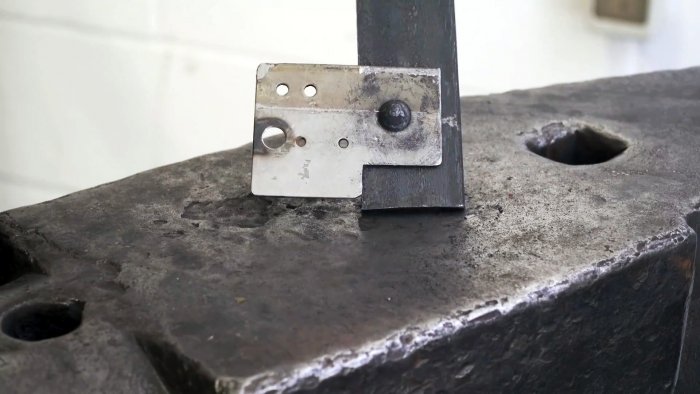

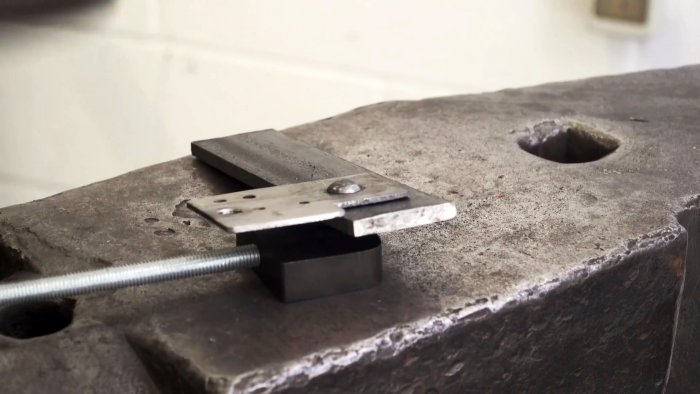

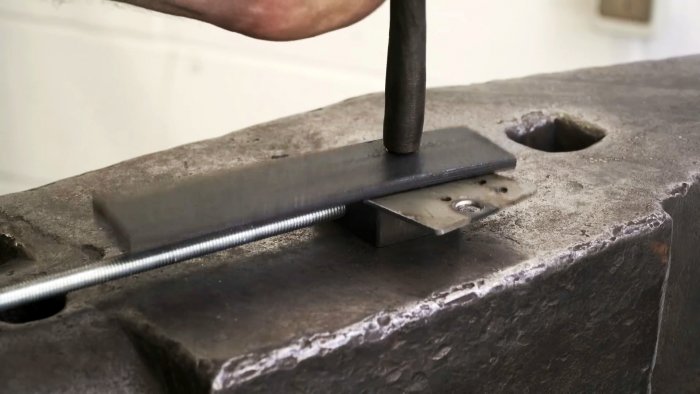

Далее заклепка выбивается, устанавливается по месту и под шляпку подкладывается матрица с вогнутостью. Затем противоположная сторона расковывается штаммом из прута уже без нагрева.
Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок

Как из пружины амортизатора и подшипника сделать инструмент для установки кованых заклепок
