Главная » Мастерская » Этот станок из болгарок чистит ржавые трубы в два счета
Если предстоит большой объем работ по зачистке труб от ржавчины, то можно изготовить станок, на котором это получится сделать в 100 раз быстрее. Его конструкция предусматривает установку двух болгарок под диск 125 мм, поэтому если они имеются, то реализация контракции не потребует особых финансовых вложений.
Этот станок из болгарок чистит ржавые трубы в два счета

Что потребуется:


  • швеллер;
  • профильные и обычные трубы разного диаметра;
  • листовая сталь;
  • удлиненные и обычные гайки М10;
  • болты М10.
  • шпилька М10;
  • уголки разного размера.

Процесс изготовления зачистного станка

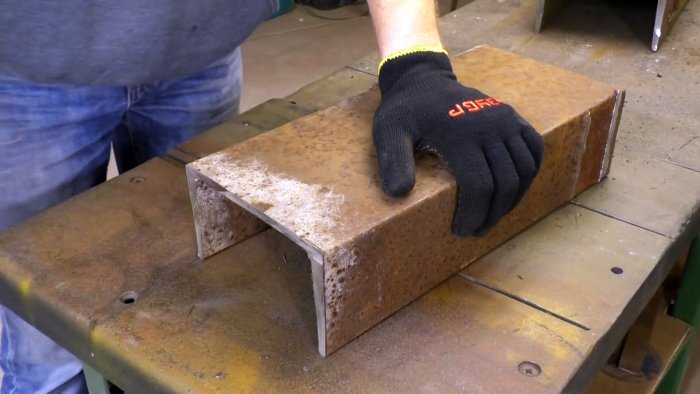

Для станины станка потребуется отрезать от швеллера кусок длиной 40 см.
Этот станок из болгарок чистит ржавые трубы в два счета

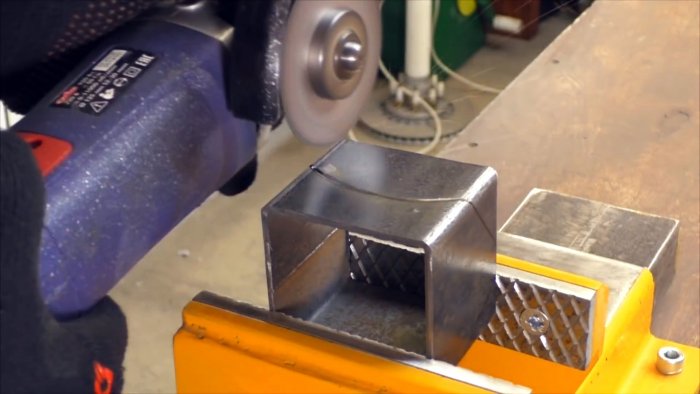

Затем необходимо изготовить 2 крепления для болгарок. Для этого можно использовать большую профильную трубу. От нее отрезаются 2 куска примерно по 6-8 см шириной, и в них срезаются стенки как на фото.
Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

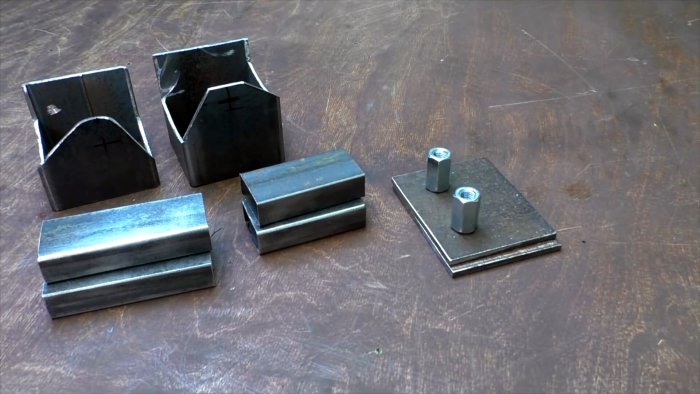

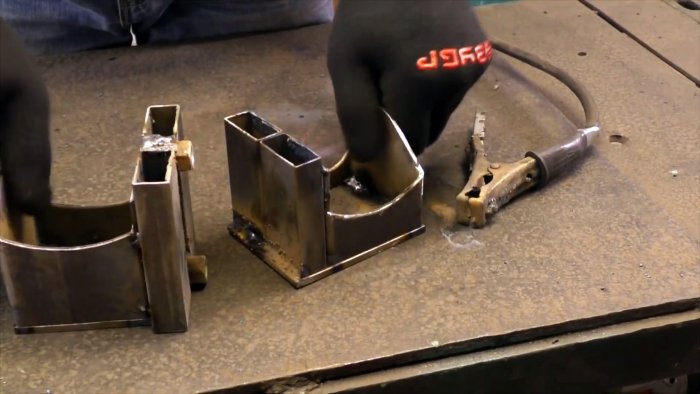

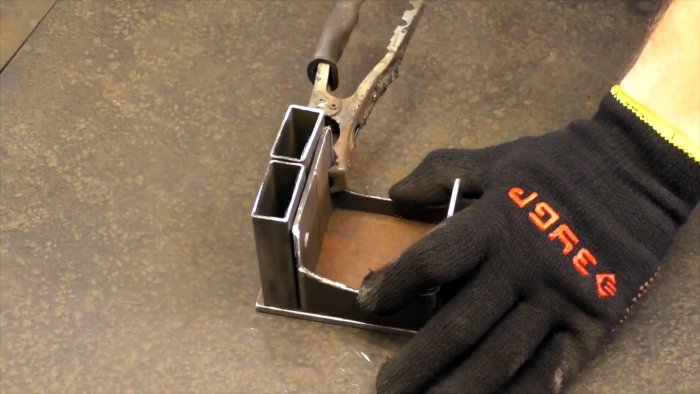

Одну заготовку крепления нужно заглушить с ровного торца пластиной и доварить к ней отрезки профильной трубы поменьше, чтобы приподнять ее. Второе крепление делается аналогично, но снизу к нему привариваются отрезки профильной трубы с вваренными между ними двумя удлиненными гайками.
Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

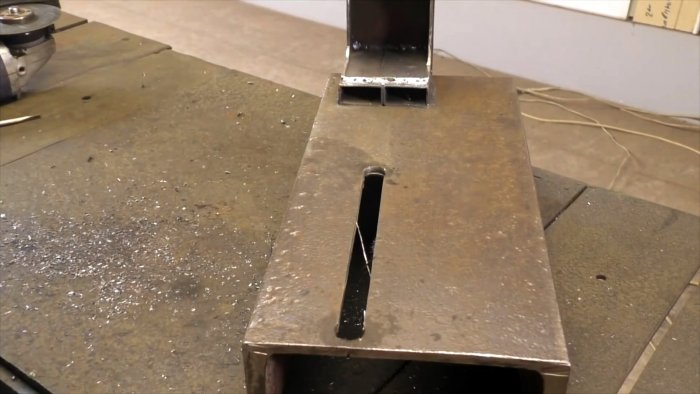

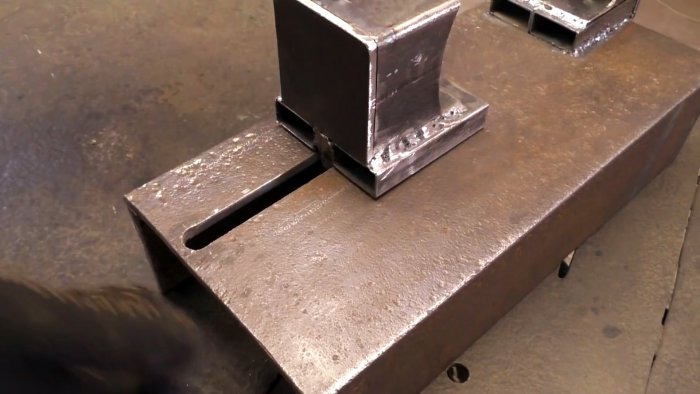

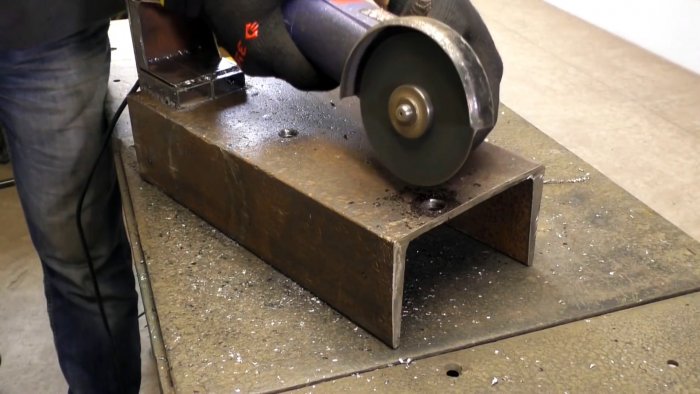

Крепление без гаек приваривается к краю станины. Напротив него с небольшим отступом необходимо прорезать паз по ширине гаек и вставить в него второе крепление. Перевернув станину нужно подточить гайки, если они выпирают, и наживить в них болты через пластину, чтобы второе крепление скользило.
Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

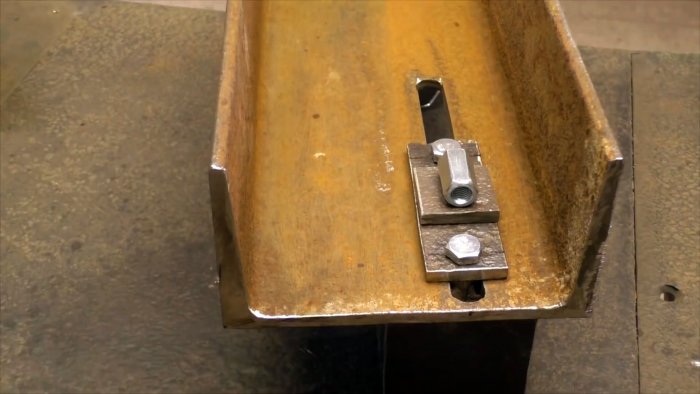

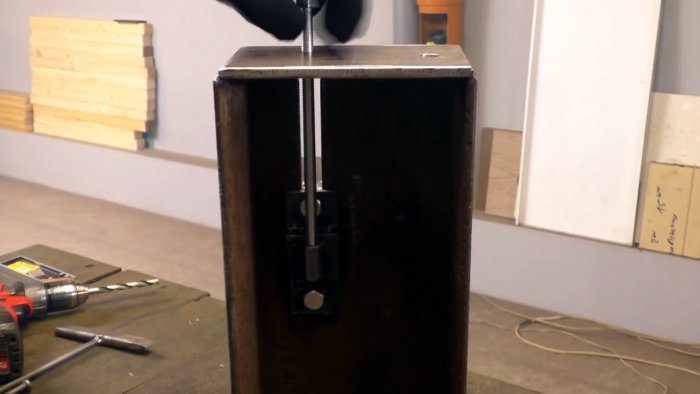

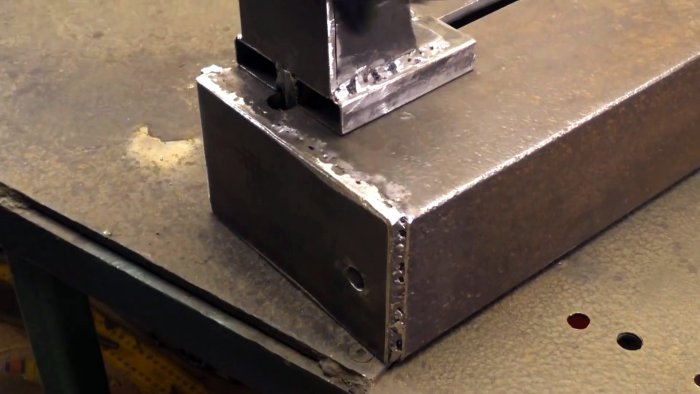

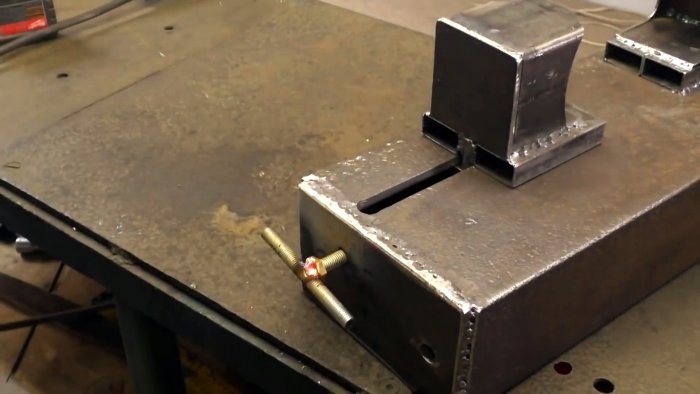

Сверху между болтами приваривается пластина поменьше, и на нее вваривается удлиненная гайка. Затем необходимо заварить торец станины со стороны скользящего крепления. В полученной боковине напротив гайки просверливается отверстие и в него заводится длинная шпилька. Она закручивается в гайку, и к ней приваривается вороток. Теперь при ее вращении можно будет менять зазор между креплениями.
Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

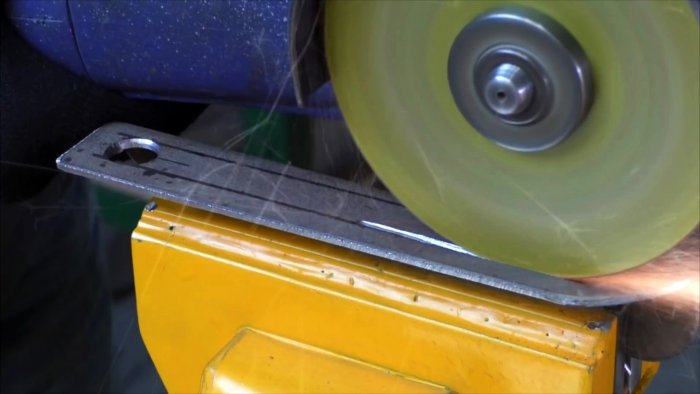

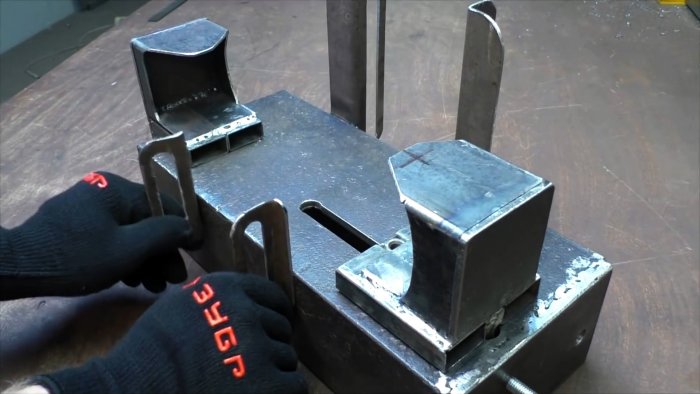

По центру по обе стороны станины с зазором между собой в 12-15 см привариваются стойки из уголка под крепление роликов. Предварительно в них вырезаются пазы для возможности регулировки.
Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

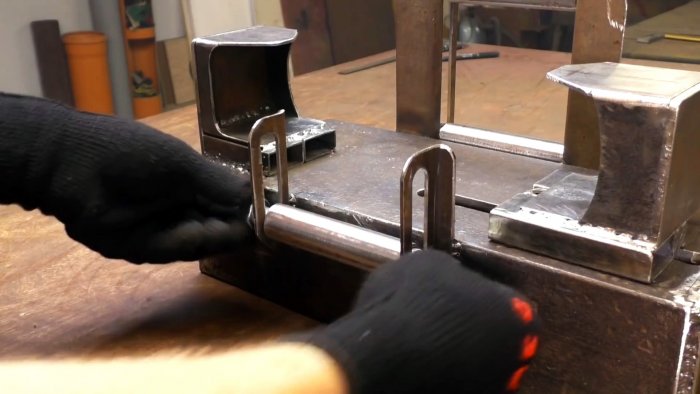

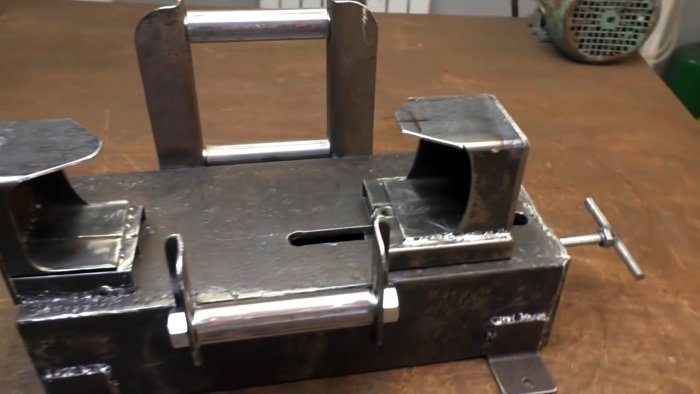

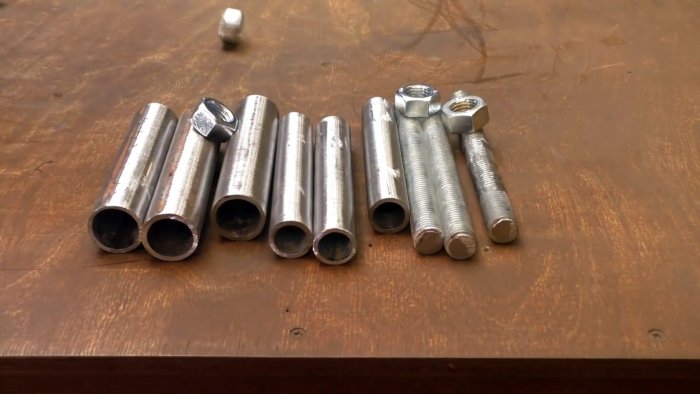

Далее изготавливается 3 ролика. Они состоят из шпилек с надетыми сверху двумя трубками разного диаметра. Собранные ролики зажимаются на стойках гайками. С одной стороны устанавливается один упорный ролик, с другой два направляющие. Также нужно приварить крепления для фиксации станины к столу.
Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

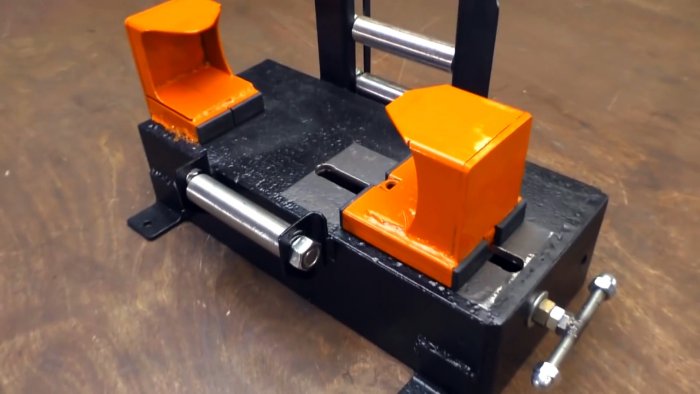

Затем необходимо просверлить в держателях отверстия под установку болгарок и покрасить станок. Трущиеся части устройства смазываются маслом, на регулировочную шпильку накручиваются гайки и ставятся шайбы для ее фиксации в одном положении.
Этот станок из болгарок чистит ржавые трубы в два счета

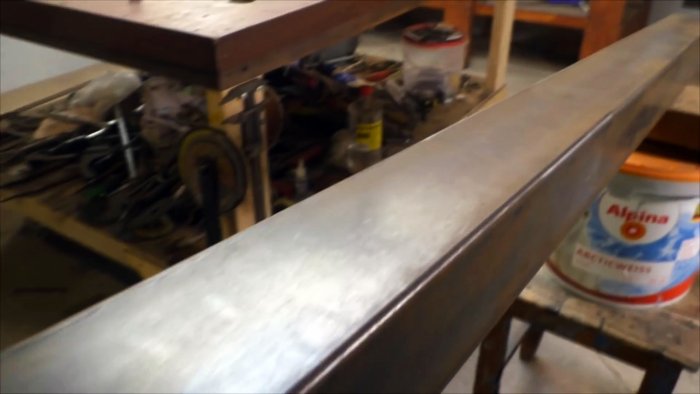

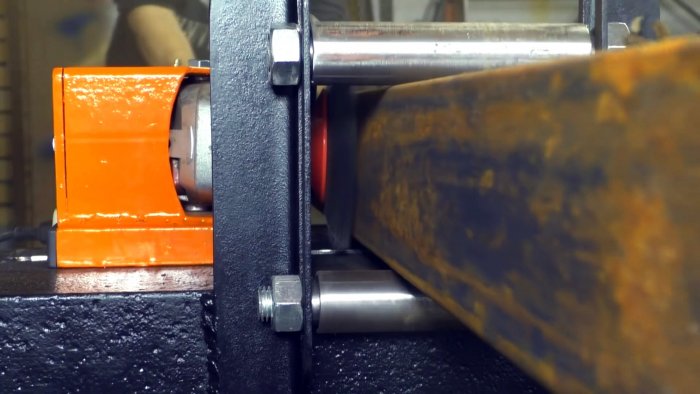

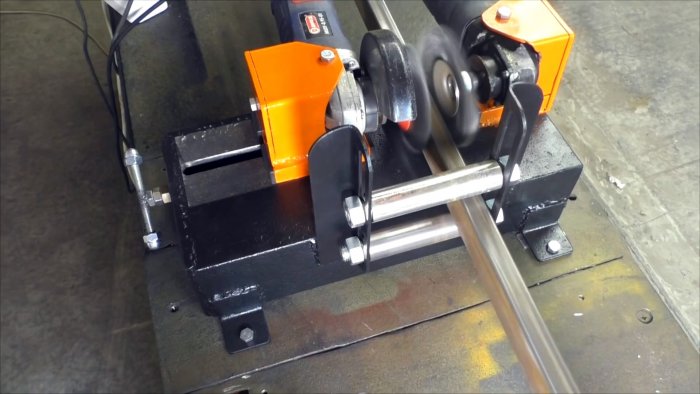

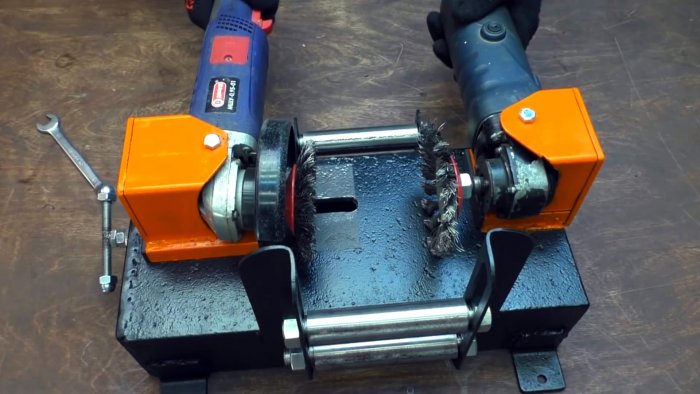

Перед использованием станина прикручивается к столу. На станок устанавливается 2 болгарки со щетками по металлу. Они зажимаются болтами через штатные отверстия для ручек. Расстояние между оснастками регулируется под ширину зачищаемых труб. Далее УШМ запускаются, и между них подается труба. Прогнав ее пару раз вперед назад можно добиться полного съема ржавчины.
Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета

Этот станок из болгарок чистит ржавые трубы в два счета
