Главная » Разные » Поделки » Поделки из металла » Как сделать гриндер насадку на болгарку
Для переоборудования болгарки в гриндер продается специальная насадка. Однако стоимость такой оснастки почти такая же, как у полноценного электронапильника с собственным приводом, поэтому ее покупка нецелесообразна. Тем более что подобный адаптер имеет достаточно простую конструкцию, чтобы сделать его своими руками и гораздо дешевле.
Как сделать гриндер насадку на болгарку

Материалы:


  • стальная труба диаметром 30-40 мм;
  • удлиненная гайка М14
  • листовая сталь сечением 3-4 мм;
  • профильные трубы 40х40х4 мм и 50х50х4 мм;
  • шпилька М8 с гайкой;
  • шайбы М8 – 4 шт.;
  • подшипники – 3 шт.;
  • прижимная пружина;
  • шлифовальная лента.

Изготовление насадки

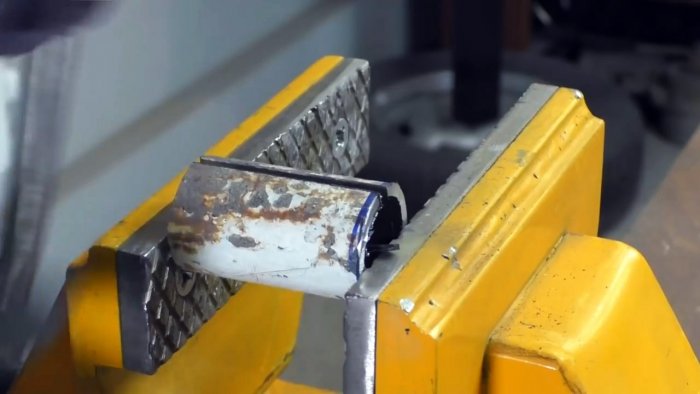

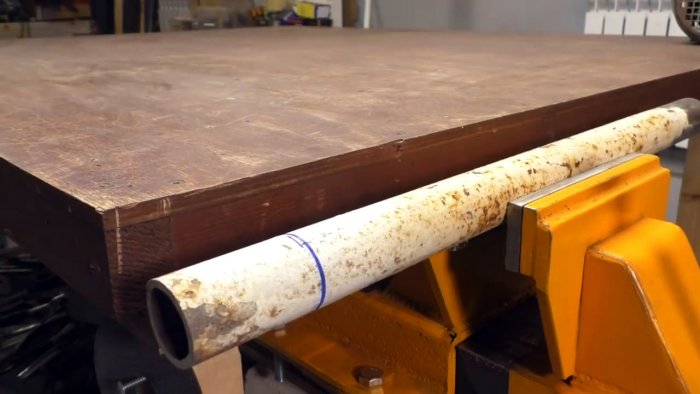

Сборку напильника-гриндера следует начать с изготовления ведущего ролика для вращения шлифовальной ленты. Для этого нужно запрессовать удлиненную гайку М14 в толстостенную стальную трубу. Найти трубку подходящего диаметра вряд ли получится, поэтому можно взять любую доступную, отрезать от нее заготовку 60 мм, распустить ее вдоль, чтобы срезать лишнее, затем сузить и заварить.
Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

После получения нужного диаметра в трубу впрессовывается гайка.
Как сделать гриндер насадку на болгарку

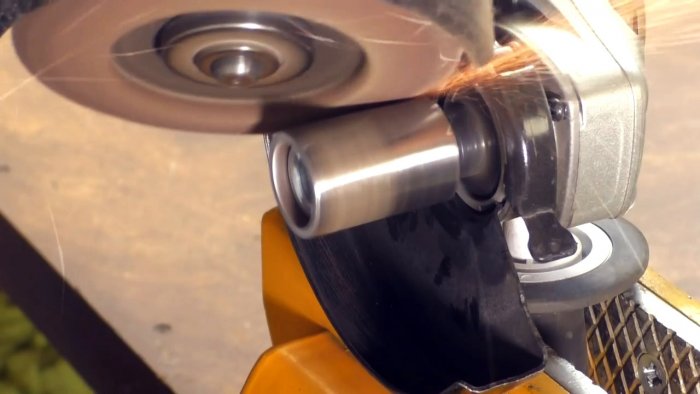

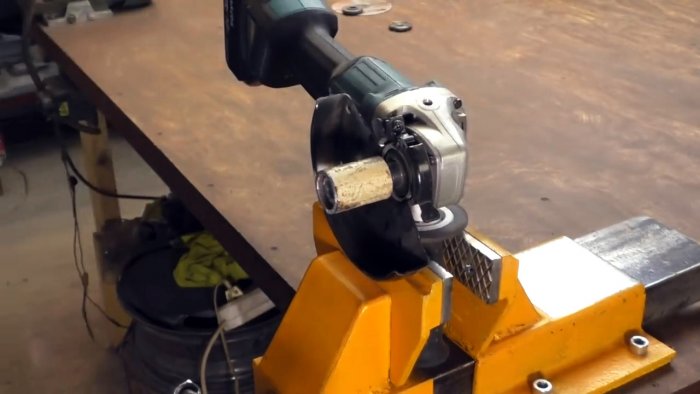

Далее ролик наворачивается на вал болгарки. Она запускается и труба шлифуется по месту, чтобы убрать возможное биение.
Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

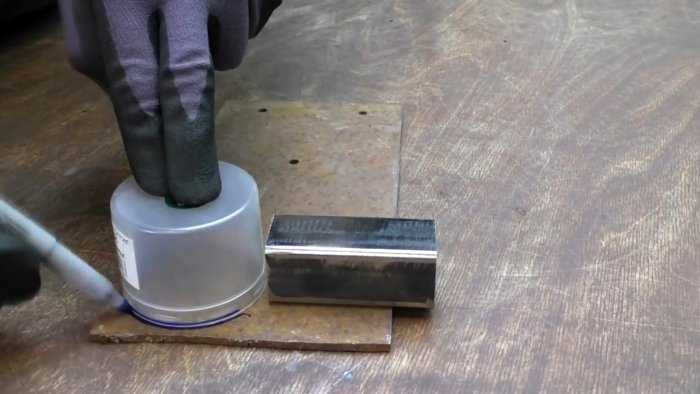

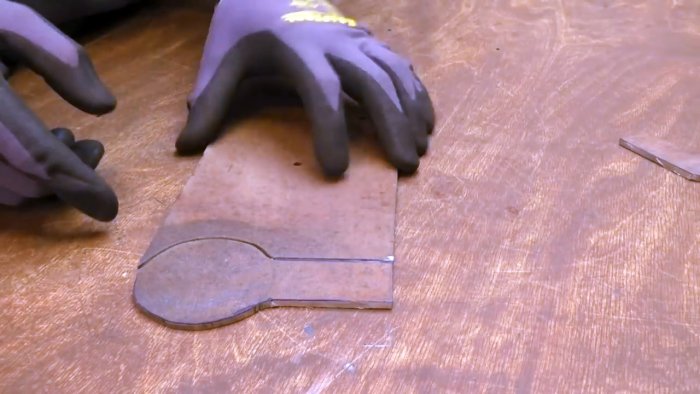

Из листовой стали вырезается основание под крепление адаптера. Для этого нужно обвести стакан или чашку с приставленной профильной трубой 50х50 мм. В центре окружности заготовки высверливается отверстие на несколько миллиметров большего диаметра, чем вал болгарки.
Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

К полученному креплению приваривается самодельный хомут. Тот должен полностью соответствовать размеру хомута защитного кожуха болгарки.
Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

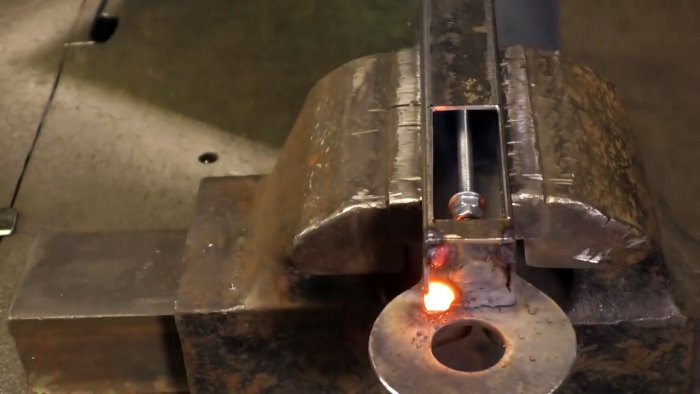

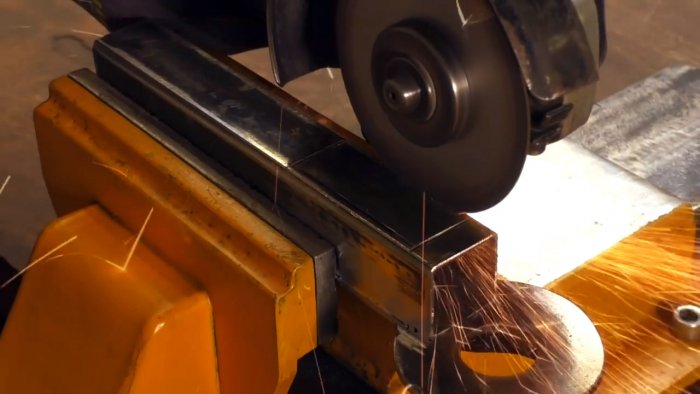

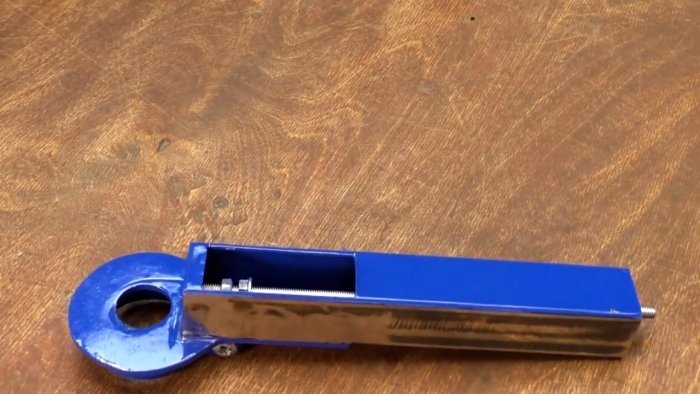

Далее к креплению с хомутом нужно приварить отрезок трубы 50х50 мм длиной 19, 5 см. В ней вырезается окно. Затем торец трубы заваривается квадратной вставкой с вваренной в нее шпилькой. Последняя должна выходить из обратного конца трубы на несколько сантиметров.
Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

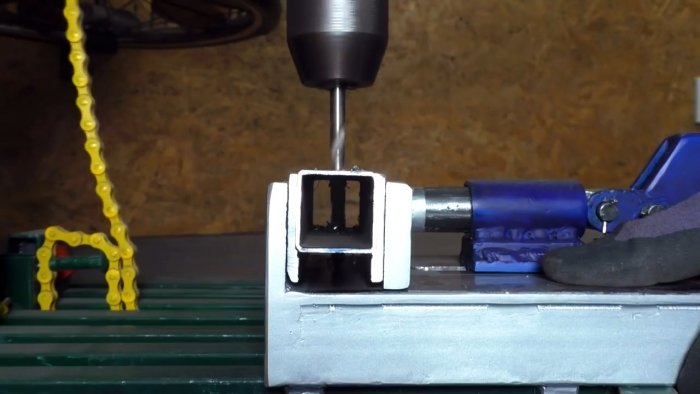

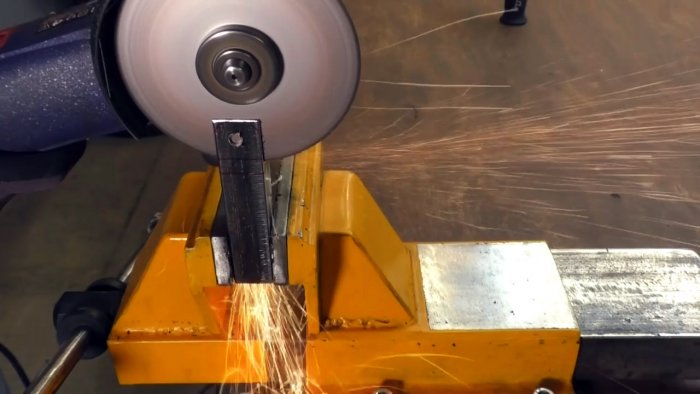

В отрезке профильной трубы 40х40 мм длиной 11,5 см делается сквозное отверстие ближе к краю. Затем труба прорезается с торца так, чтобы получить проушины. В них пропускается шпилька, на которую надеваются поочередно гайки и 3 подшипника. В результате получается ведомый ролик для шлифовальной ленты.
Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Второй торец трубы с ведомым роликом заваривается заглушкой с отверстием по центру. Затем в большую трубу со шпилькой вставляется витая прижимная пружина, а после нее профиль с роликом из подшипников.
Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

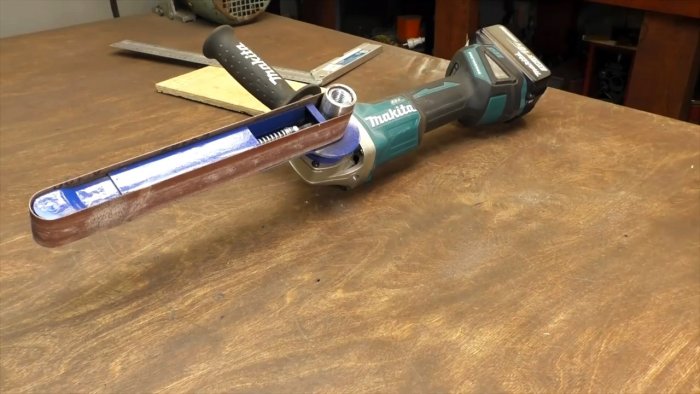

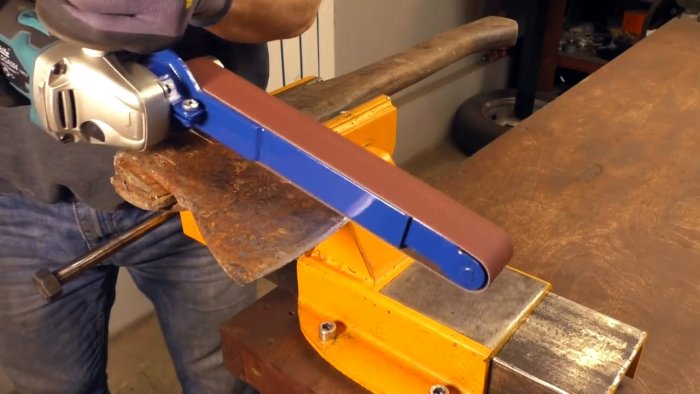

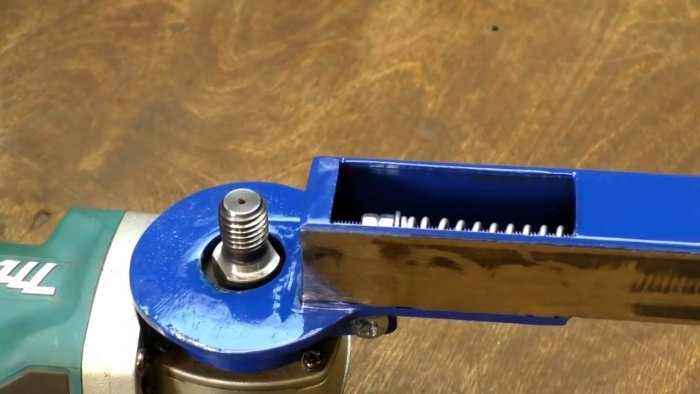

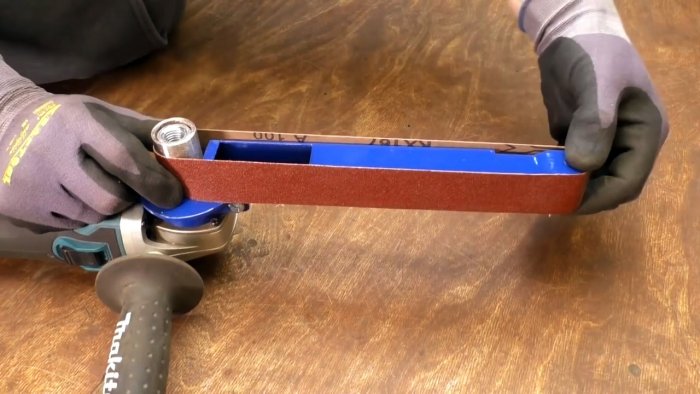

Чтобы установить адаптер на болгарку, нужно зажать на ней хомутом вместо защитного кожуха большую трубу. После этого наворачивается ведущий ролик и надевается шлифовальная лента. За счет пружины она получает натяжение. Его можно отрегулировать вращая опорную гайку на шпильке сквозь окно в трубе 50х50 мм.
Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Как сделать гриндер насадку на болгарку

Смотрите видео
