Большие пропановые горелки используются для разогрева стальных деталей, применяются при настиле наплавляемой кровли и плавки цветных металлов. Это достаточно востребованное в быту оборудование, которое при желании не сложно сделать своими руками.
Как из куска трубы сделать инжекторную пропановую горелку

Материалы:


  • шпилька М12;
  • гайки М12 – 3 шт.;
  • шайба М12;
  • жиклер;
  • стальная труба;
  • полоса 10-20 мм;
  • старая рукоятка от отвертки, кельмы или другого инструмента.

Процесс изготовления газовой горелки

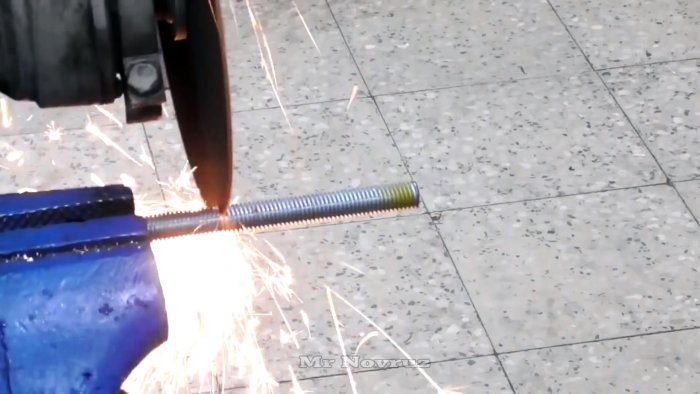

Начинаем процесс с изготовления инжектора. От шпильки отрезается кусок 70-100 мм.
Как из куска трубы сделать инжекторную пропановую горелку

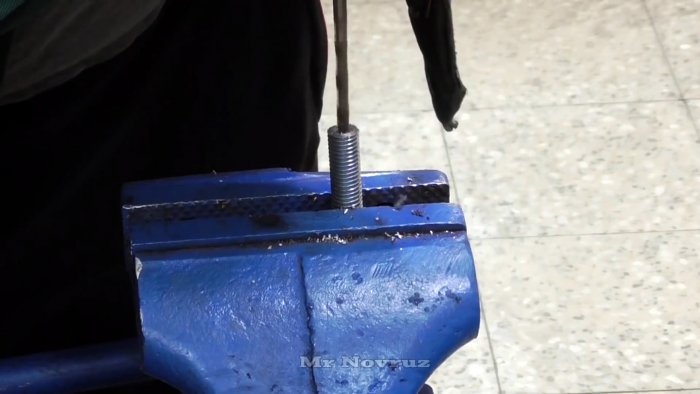

Его необходимо просверлить насквозь, поэтому длину лучше подбирать, отталкиваясь от имеющегося в наличии сверла.
Как из куска трубы сделать инжекторную пропановую горелку

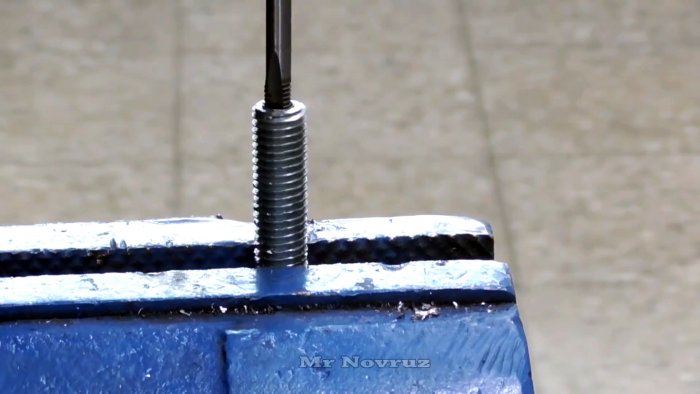

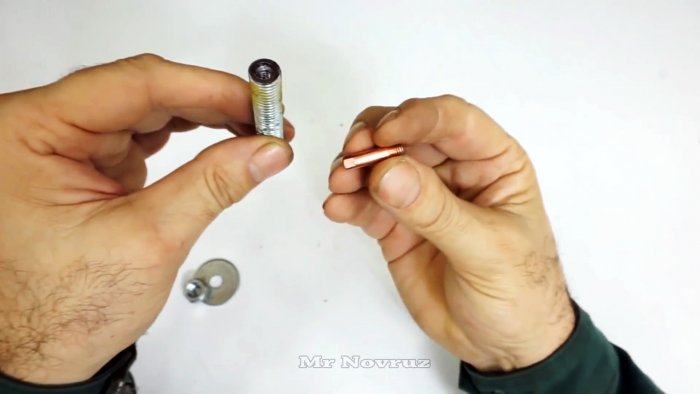

Затем с одной стороны в отверстии нарезается резьба, и в него закручивается жиклер.
Как из куска трубы сделать инжекторную пропановую горелку

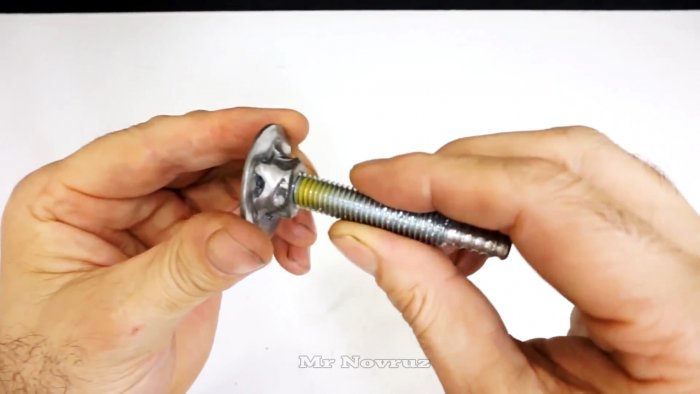

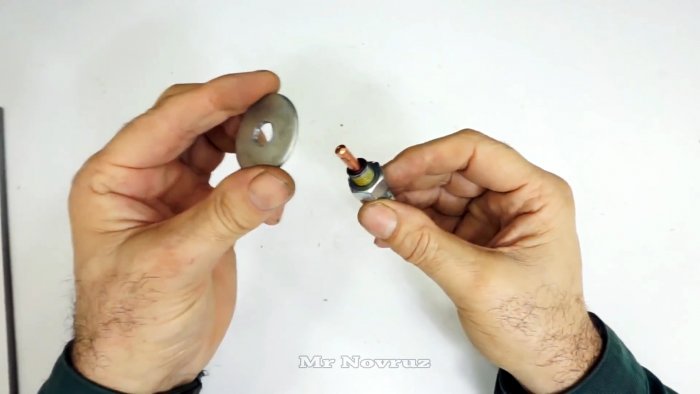

После этого на шпильку накручивается гайка, и устанавливается шайба.
Как из куска трубы сделать инжекторную пропановую горелку

Как из куска трубы сделать инжекторную пропановую горелку

Нужно сварить гайку и шайбу вместе. Также необходимо проточить противоположную часть шпильки от жиклера под штуцер для установки шланга.
Как из куска трубы сделать инжекторную пропановую горелку

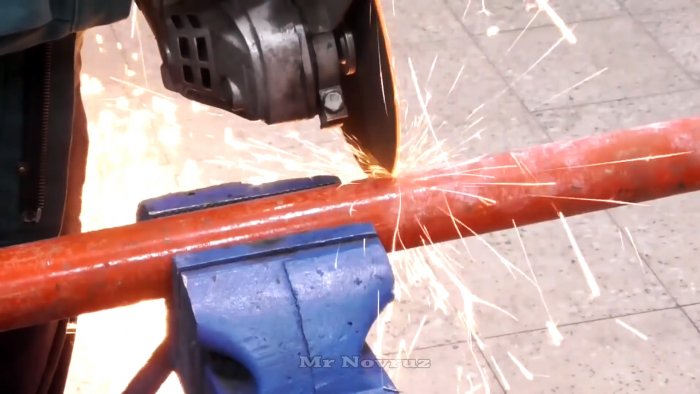

Далее берется стальная труба, внутренний диаметр которой соответствует размеру шайбы на шпильке. От трубы отрезается 20-25 см.
Как из куска трубы сделать инжекторную пропановую горелку

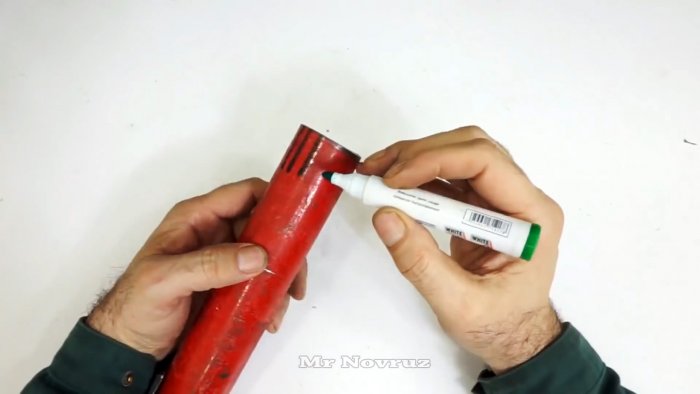

Один ее край нужно заузить. Для этого его необходимо порезать вдоль на сегменты.
Как из куска трубы сделать инжекторную пропановую горелку

Как из куска трубы сделать инжекторную пропановую горелку

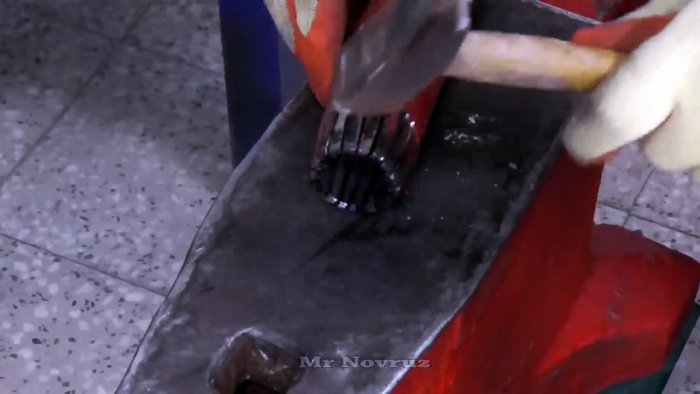

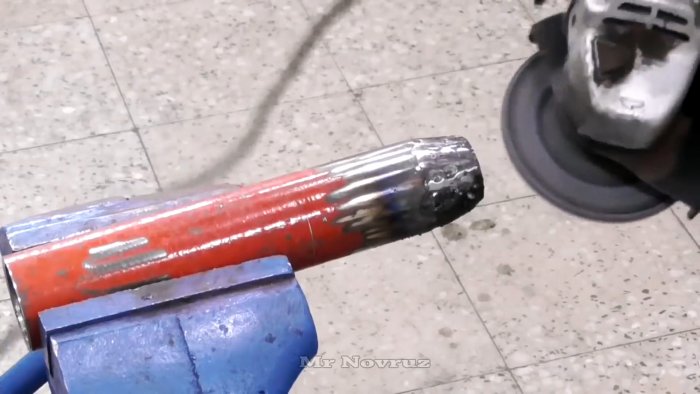

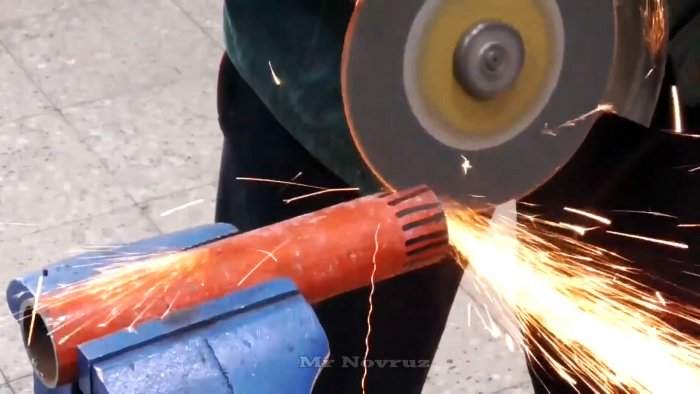

Глубина реза 25-35 мм, ширина примерно 6-10 мм. После этого сегменты подгибаются внутрь трубки и свариваются. Затем зауженная обваренная часть шлифуется.
Как из куска трубы сделать инжекторную пропановую горелку

Как из куска трубы сделать инжекторную пропановую горелку

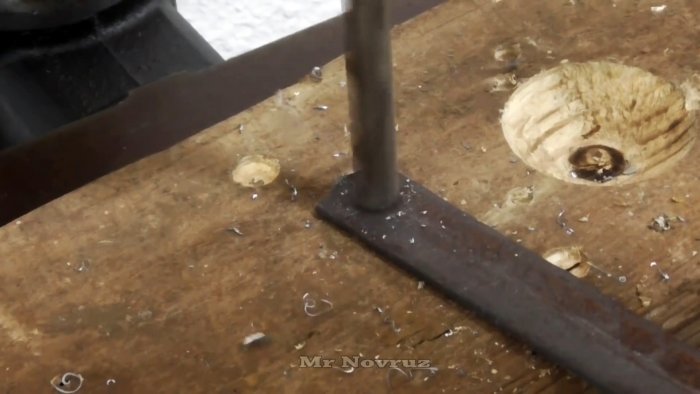

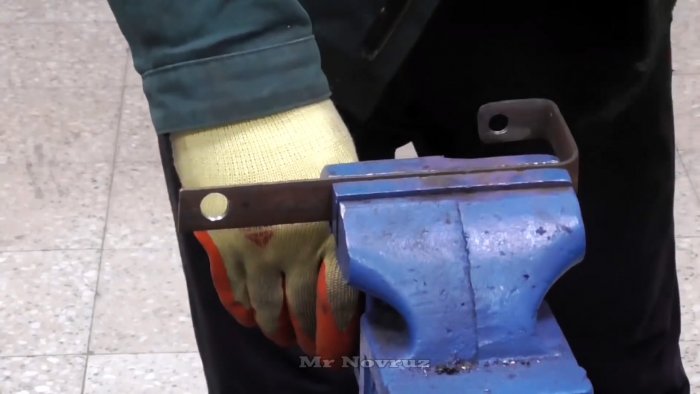

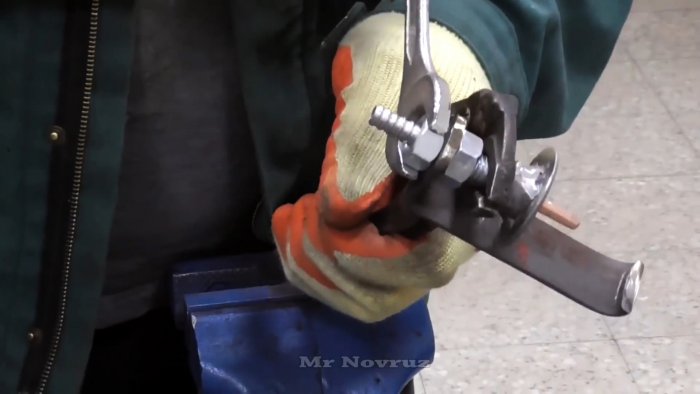

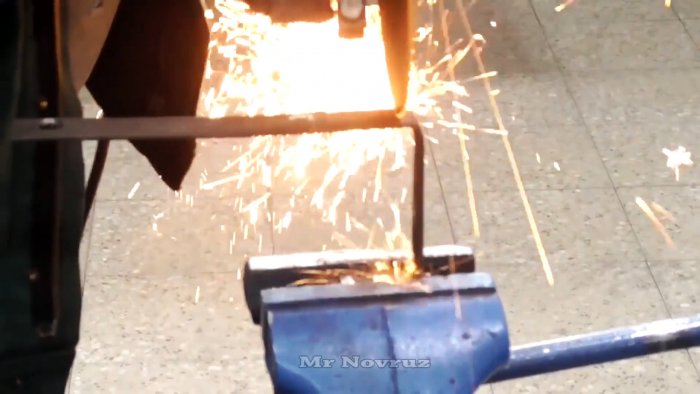

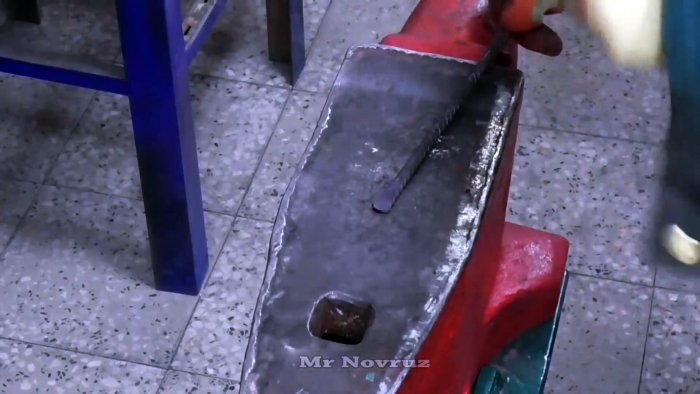

Теперь нужно соединить ранее сделанную газовую форсунку с трубкой горелки. Для этого из полосы выгибается скоба крепления. С одного края в ней делается отверстие под установку шпильки. Затем в него вставляется форсунка и поджимается двумя гайками.
Как из куска трубы сделать инжекторную пропановую горелку

Как из куска трубы сделать инжекторную пропановую горелку

Как из куска трубы сделать инжекторную пропановую горелку

Как из куска трубы сделать инжекторную пропановую горелку

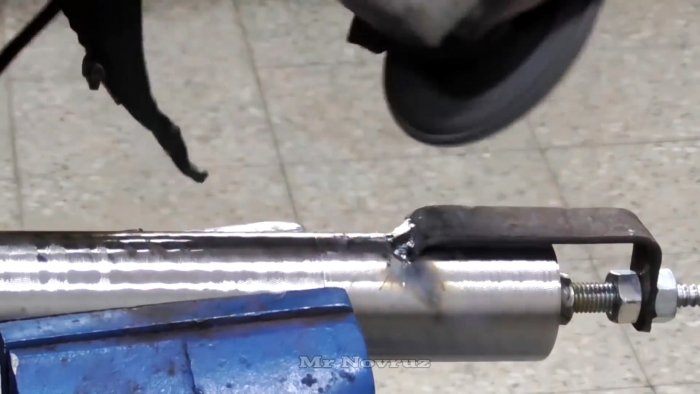

Скоба с форсункой приваривается к трубе. Важно расположить все детали так, чтобы при закручивании шайбы та могла свободно входить внутрь трубы. Выкручиванием гайки с шайбой можно регулировать подсос воздуха в горелку.
Как из куска трубы сделать инжекторную пропановую горелку

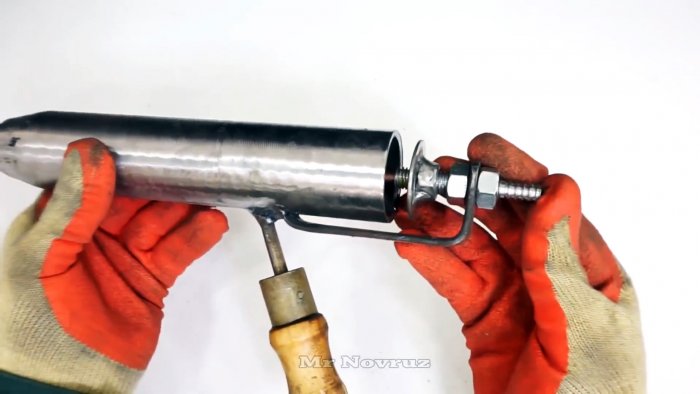

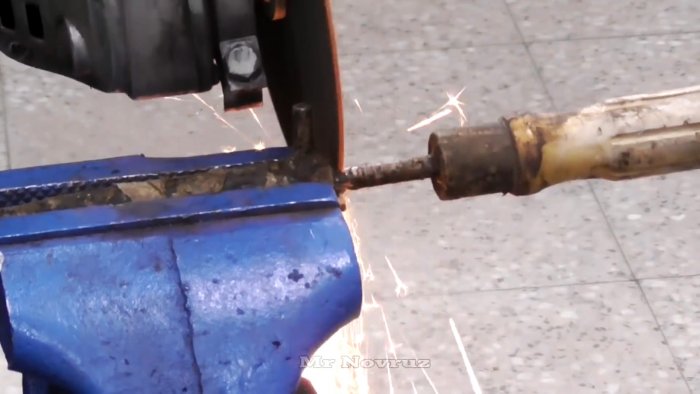

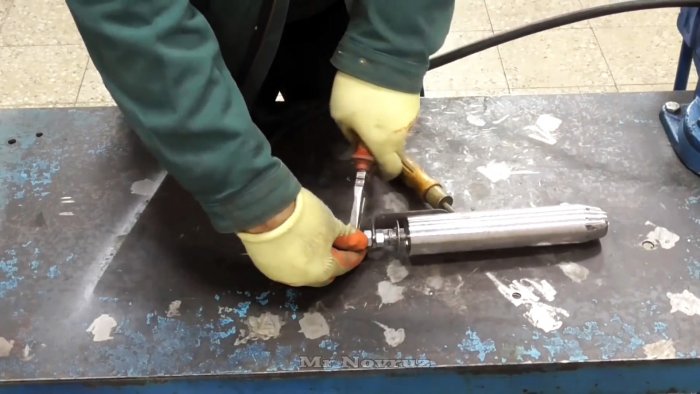

Чтобы держать горелку, к ней нужно приварить рукоятку. Ее можно срезать из старой отвертки, кельмы или другого инструмента. Рукоятка приваривается ближе к тыльной части горелки. Для удобного пользования ее угол наклона должен быть как у ножовок или пистолетов, это примерно 110-125 градусов.
Как из куска трубы сделать инжекторную пропановую горелку

Как из куска трубы сделать инжекторную пропановую горелку

Для подключения горелки нужно натянуть на штуцер газовый шланг, и зафиксировать его хомутом или проволокой.
Как из куска трубы сделать инжекторную пропановую горелку

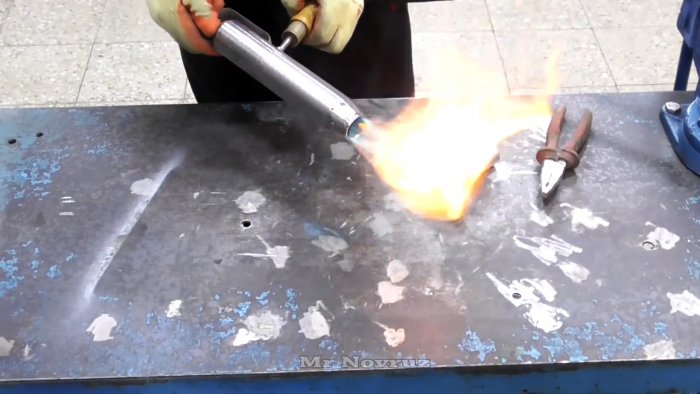

Сам шланг подсоединяется к баллону через газовый редуктор. Для розжига нужно приготовить спички или зажигалку, открыть вентиль на баллоне, после чего поднести огонь к выходу горелки.
Как из куска трубы сделать инжекторную пропановую горелку

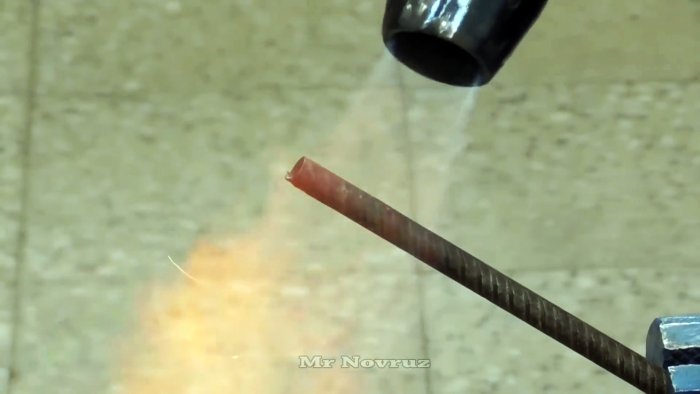

Шайба при этом должна быть выкручена в трубу. После розжига шайба подкручивается на себя, чтобы обеспечить доступ воздуха в горелку.
Как из куска трубы сделать инжекторную пропановую горелку

Как из куска трубы сделать инжекторную пропановую горелку
