Тема переоборудования обычных велосипедов в электровелосипеды пользуется все большим спросом. Стоимость деталей для этого понемногу снижается в сравнении с теми ценами, которые были на них еще несколько лет назад. Поэтому тому, кто давно задумал попробовать такой проект самое время его реализовать.
Как сделать электровелосипед на 4 моторах

Материалы:

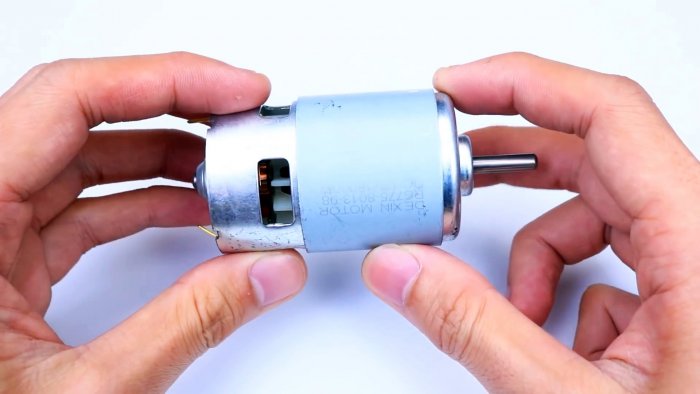

  • электродвигатели 775 – 4 шт - http://ali.pub/4kgmr3
    Как сделать мощный электровелосипед на 4 маломощных моторах

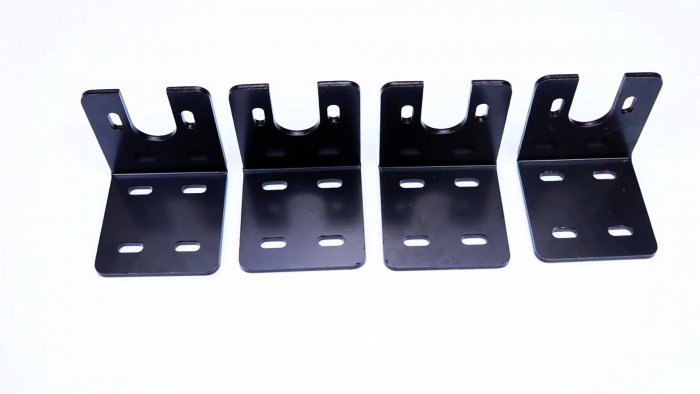

  • кронштейны крепления электромоторов 775 – 4 шт - http://ali.pub/4hw1mg
    Как сделать мощный электровелосипед на 4 маломощных моторах

  • листовая сталь;
  • зубчатые шкивы GT2 20 зубьев – 4 шт;
  • ремень 280-GT2;

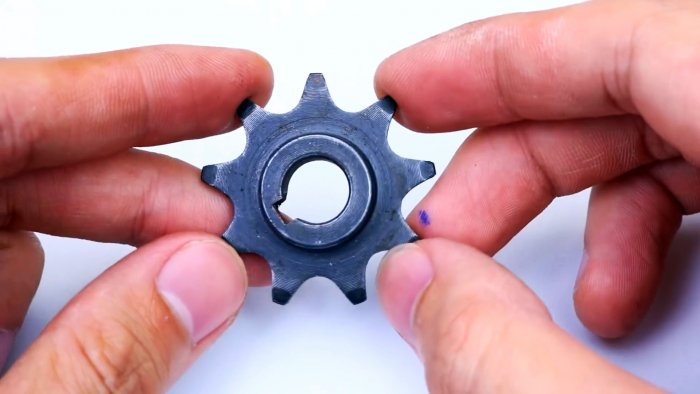

  • звездочка 9 зубьев с переходником на вал мотора;
    Как сделать мощный электровелосипед на 4 маломощных моторах

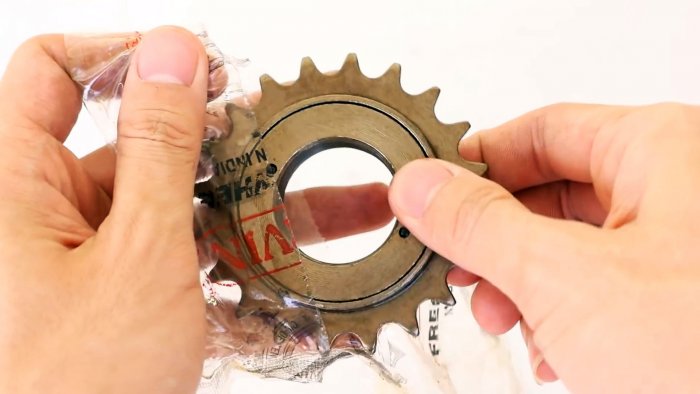

  • велосипедная звездочка 20 зубьев с трещоткой;
    Как сделать мощный электровелосипед на 4 маломощных моторах

  • велосипедная цепь;
  • контроллеры DC 9-60В 20A – 2 шт.;
  • литий-ионные аккумуляторы DC 12В 8000мАч – 2 шт.

Процесс переоборудования велосипеда

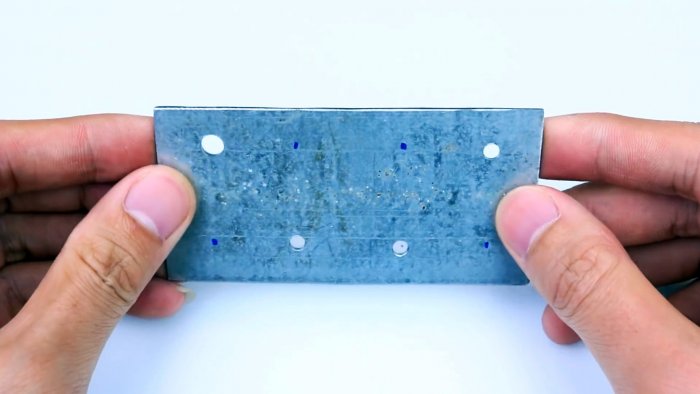

Чтобы велосипед имел высокую проходимость при использовании недорогих, но мощных моторов 775 серии, их потребуется 4 шт. Для соединения их вместе нужно подготовить небольшую пластинку из листовой стали. В ней просверливаются отверстия для установки 4-х кронштейнов под моторы.
Как сделать мощный электровелосипед на 4 маломощных моторах

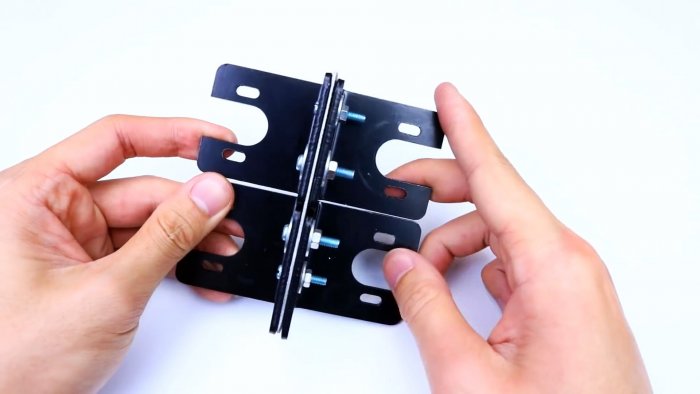

На каждую сторону пластины устанавливается по 2 крепления. Все они стягиваются винтами с гайками.
Как сделать мощный электровелосипед на 4 маломощных моторах

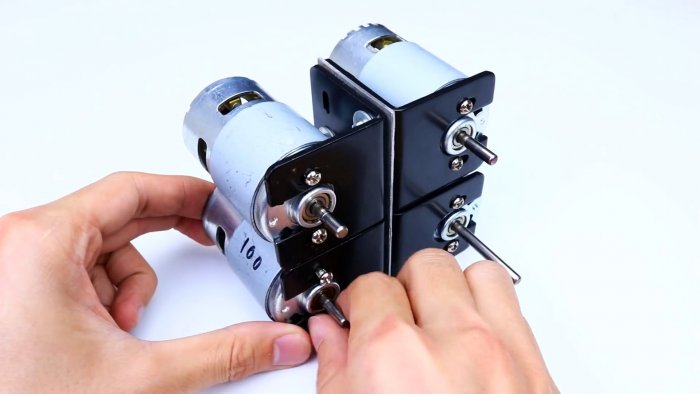

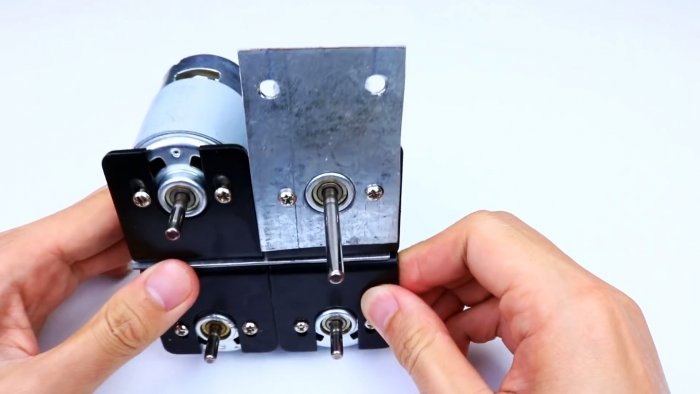

На собранный блок устанавливаются моторы. Важно, чтобы один из них имел удлиненный вал.
Как сделать мощный электровелосипед на 4 маломощных моторах

При прикручивании этого двигателя нужно поставить небольшую пластинку, чтобы через нее в дальнейшем прикрутить блок к раме велосипеда.
Как сделать мощный электровелосипед на 4 маломощных моторах

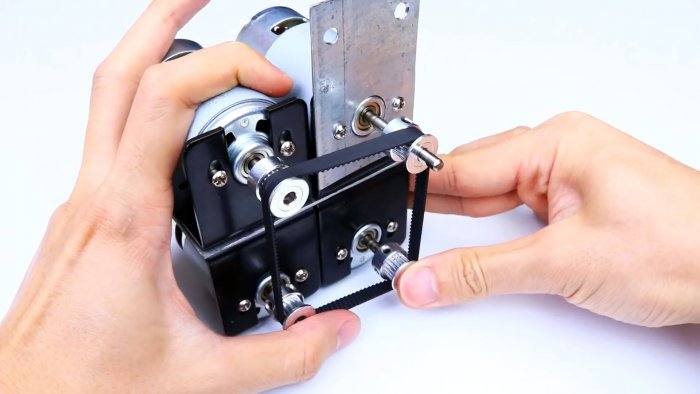

На валы моторов надеваются и зажимаются зубчатые шкивы. Затем они соединяются ремнем.
Как сделать мощный электровелосипед на 4 маломощных моторах

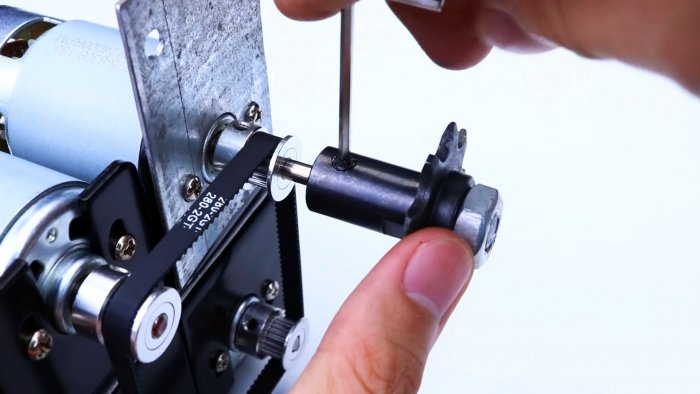

На выступающий длинный вал дополнительно устанавливается переходник со звездочкой на 9 зубьев.
Как сделать мощный электровелосипед на 4 маломощных моторах

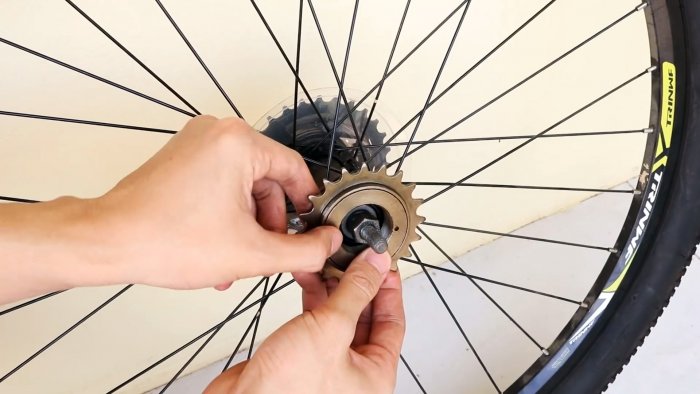

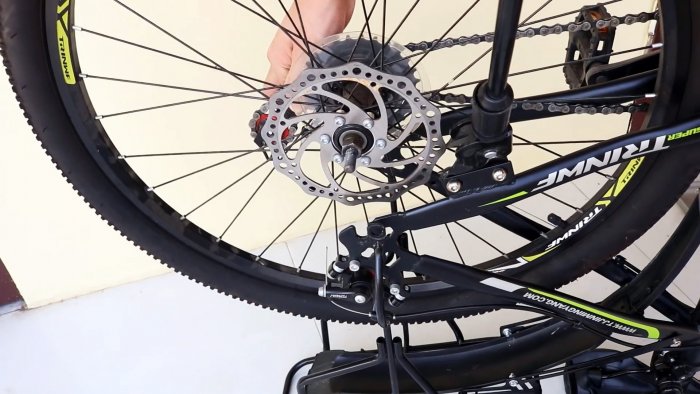

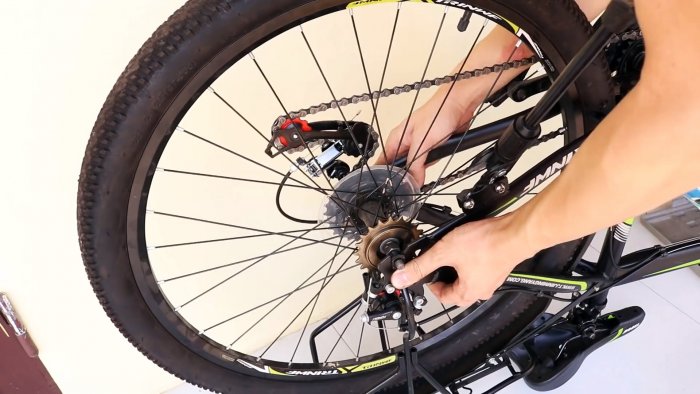

На заднее колесо велосипеда вместо дисковых тормозов устанавливается звездочка 20Т с трещоткой.
Как сделать мощный электровелосипед на 4 маломощных моторах

Как сделать мощный электровелосипед на 4 маломощных моторах

Как сделать мощный электровелосипед на 4 маломощных моторах

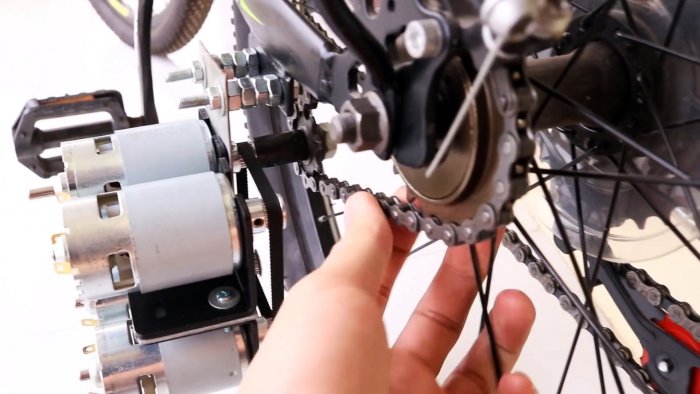

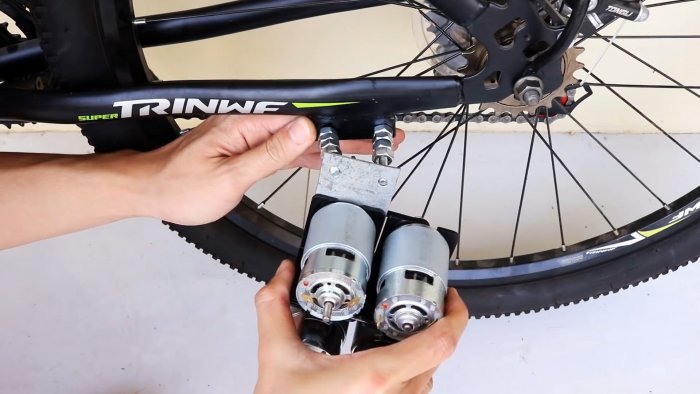

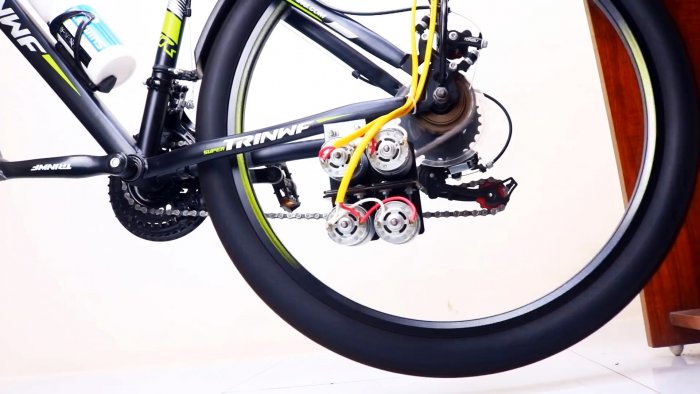

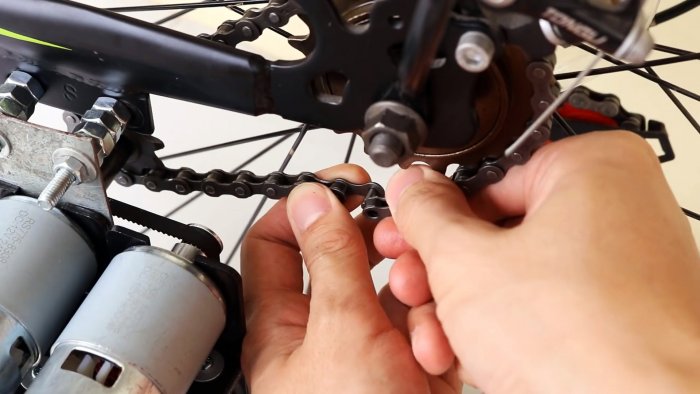

Затем демонтируется подножка, и на ее крепление прикручивается блок с двигателями. Для этого на пластине, отходящей от кронштейна двигателя с длинным валом, нужно просверлить отверстия. Далее необходимо соединить цепью звездочки на двигателе и заднем колесе.
Как сделать мощный электровелосипед на 4 маломощных моторах

Как сделать мощный электровелосипед на 4 маломощных моторах

Как сделать мощный электровелосипед на 4 маломощных моторах

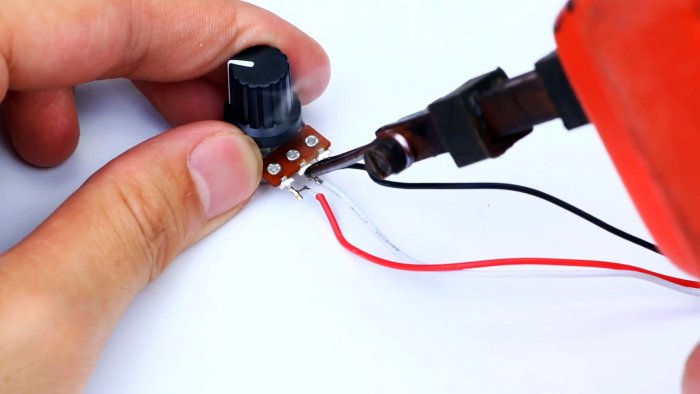

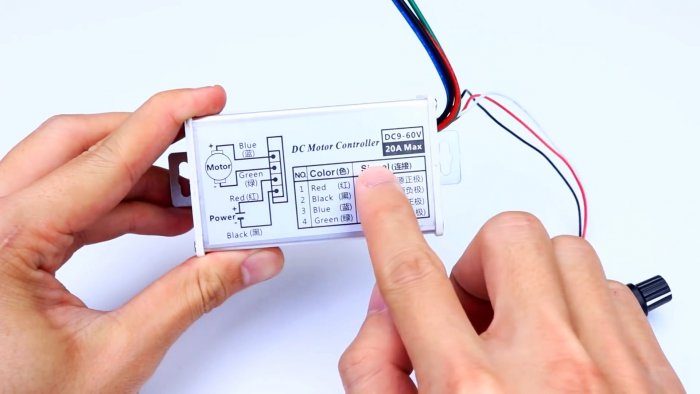

После этого понадобится перепаять 2 контроллера на один общий регулятор оборотов.
Как сделать мощный электровелосипед на 4 маломощных моторах

Как сделать мощный электровелосипед на 4 маломощных моторах

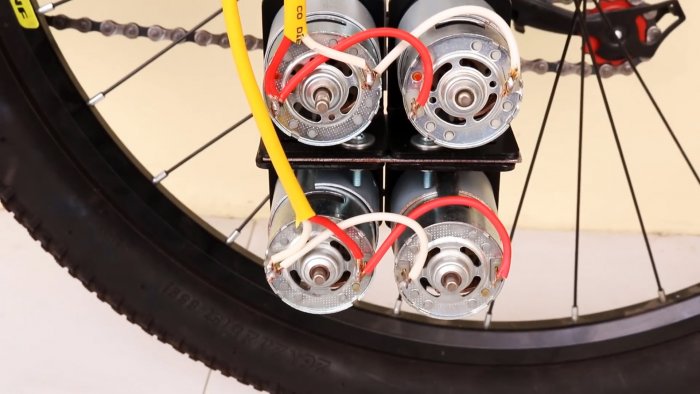

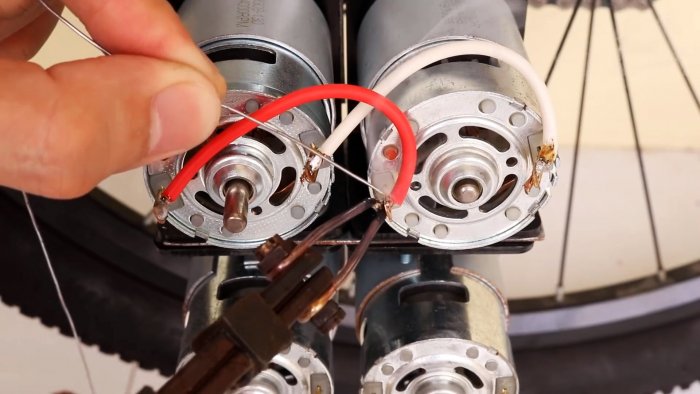

Затем каждый контроллер подпаивается к двум моторам.
Как сделать мощный электровелосипед на 4 маломощных моторах

Как сделать мощный электровелосипед на 4 маломощных моторах

На пару моторов и контроллер идет питание от отдельного аккумулятора.
Как сделать мощный электровелосипед на 4 маломощных моторах

Как сделать мощный электровелосипед на 4 маломощных моторах

Как сделать мощный электровелосипед на 4 маломощных моторах

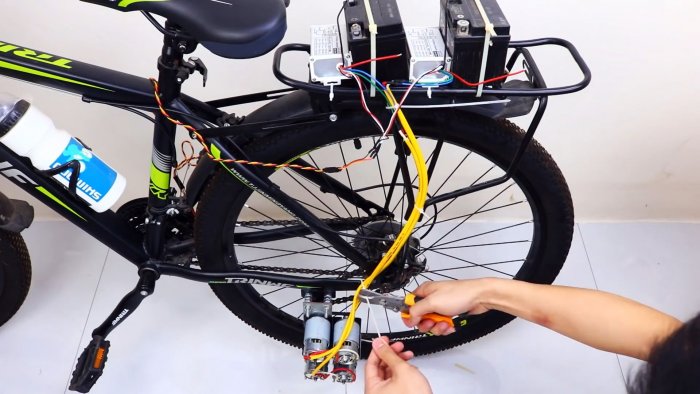

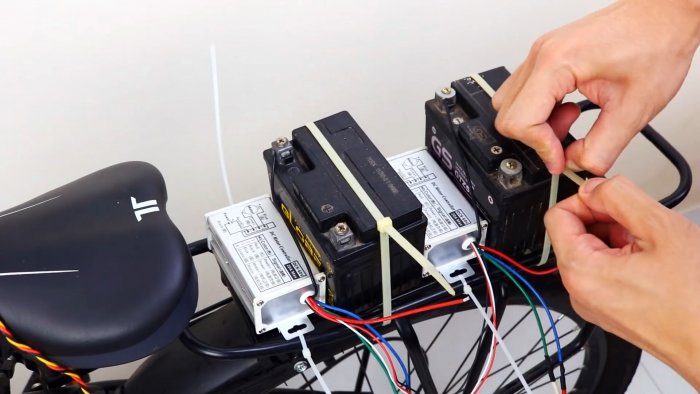

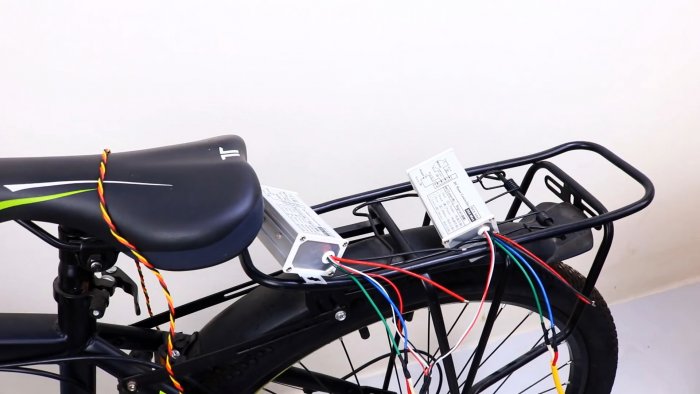

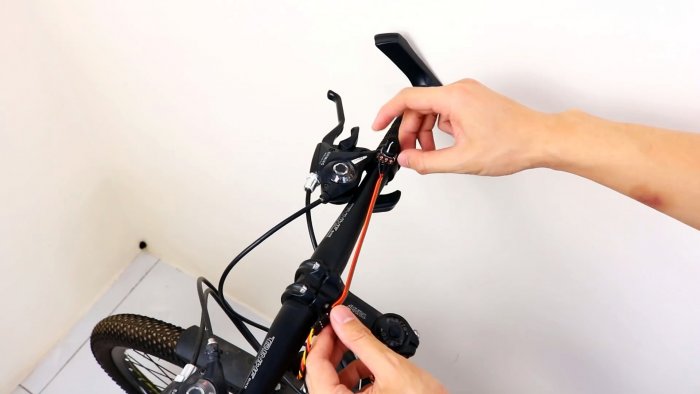

Закрепить электрооборудование можно на багажнике, а регулятор оборотов на руле.
Как сделать мощный электровелосипед на 4 маломощных моторах

Такой способ переделки исключает сварочные работы. Все оборудование в любой момент можно снять и полностью вернуть первоначальное состояние велосипеда. Кроме этого сохраняется возможность пользоваться педалями, и регулировать скорость штатным переключением между звездочками. Единственное, что перед выездом нужно будет поставить на заднее колесо ободный тормоз, вместо демонтированного дискового.
Как сделать мощный электровелосипед на 4 маломощных моторах

Как сделать мощный электровелосипед на 4 маломощных моторах
