Если в мастерской завалялась пара моторов от аккумуляторного инструмента, их можно использовать для изготовления мощной водяной помпы. Она пригодится там, где нет электросети, так как способна питаться от батареи. С ее помощью можно поливать газон, огород, мыть машину водой из озера и т.д.
Как из консервных банок сделать мощную помпу на двух моторах

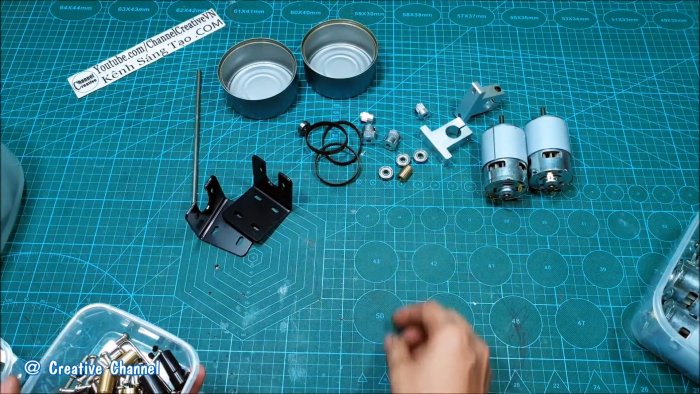

Основные материалы:


  • электродвигатели 775 – 2 шт. - http://ali.pub/4kgmr3
  • консервные банки – 2 шт.;
  • кронштейны под моторы – 2 шт.;
  • приводные ремни – 2 шт.;
  • зубчатые шкивы под ремень – 4 шт.;
  • мини подшипники – 3 шт.;
  • корпусы под подшипники – 2 шт.;
  • стальной прут 8–10 мм;
  • алюминиевые пластины разной толщины;
  • алюминиевые трубки 20-32 мм.

Как из консервных банок сделать мощную помпу на двух моторах

Процесс изготовления помпы

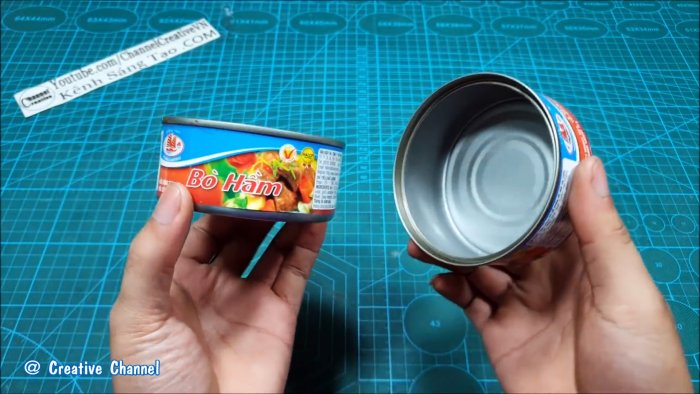

Для сборки улитки помпы нужно отобрать 2 жестяные банки с толстыми стенками.
Как из консервных банок сделать мощную помпу на двух моторах

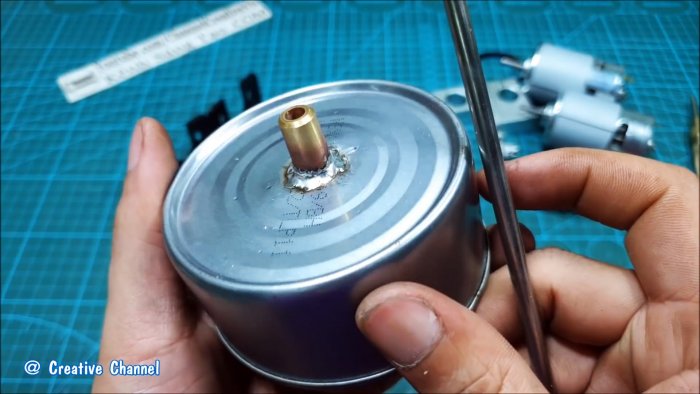

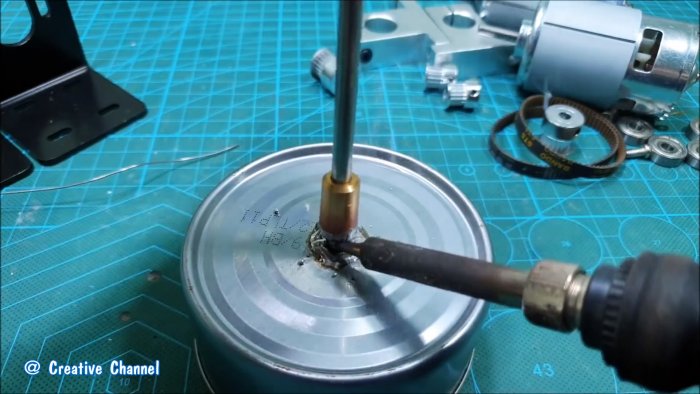

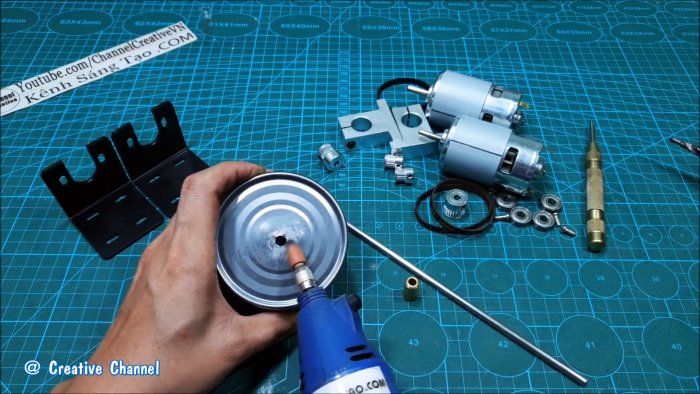

В одной из них просвечивается дно по центру, и к отверстию припаивается втулка.
Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

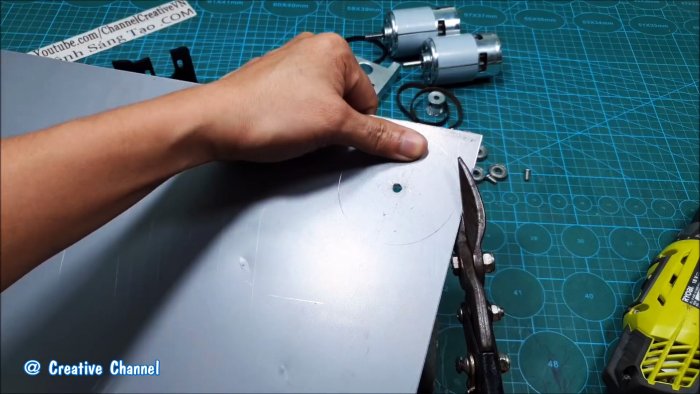

Из листового алюминия вырезается круг слегка меньшего диаметра, чем дно консервной банки. В нем просверливается отверстие под имеющийся пруток.
Как из консервных банок сделать мощную помпу на двух моторах

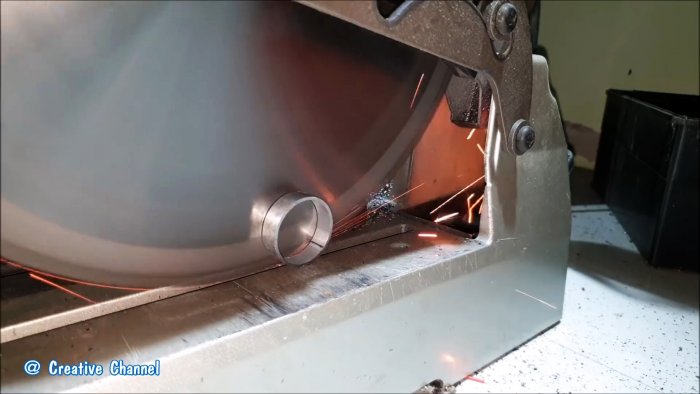

Далее нужно нарезать из трубы 3 кольца шириной 8–12 мм. Они разрезаются пополам. Важно, чтобы все половины имели одинаковый вес.
Как из консервных банок сделать мощную помпу на двух моторах

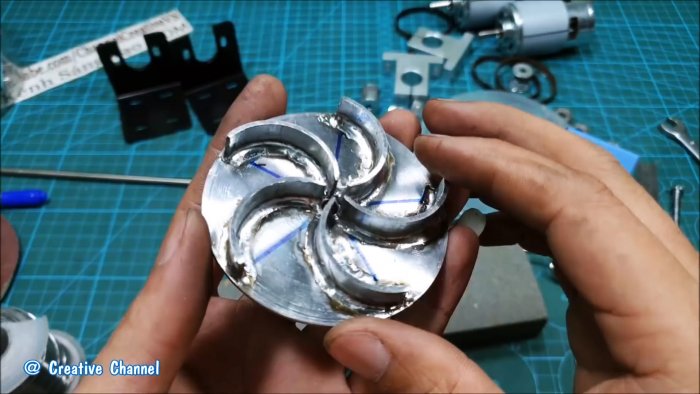

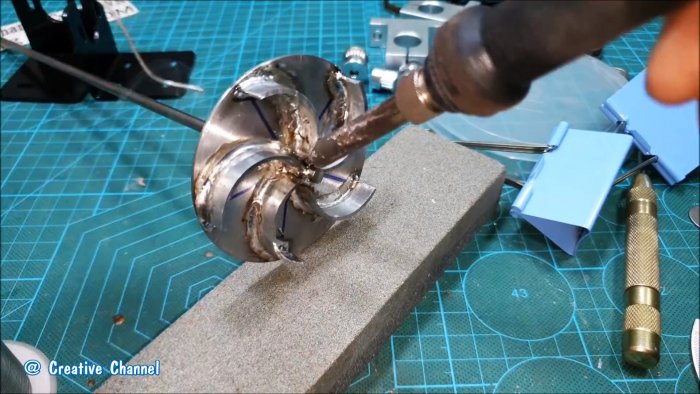

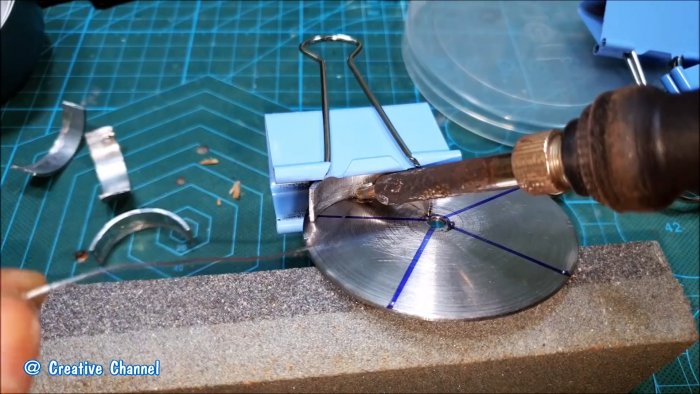

Ранее вырезанный диск зачищает и разделяется на 5 секторов. По разметке на него припаиваются полукольца. В результате получается крыльчатка. В центр в нее впаивается край прута.
Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

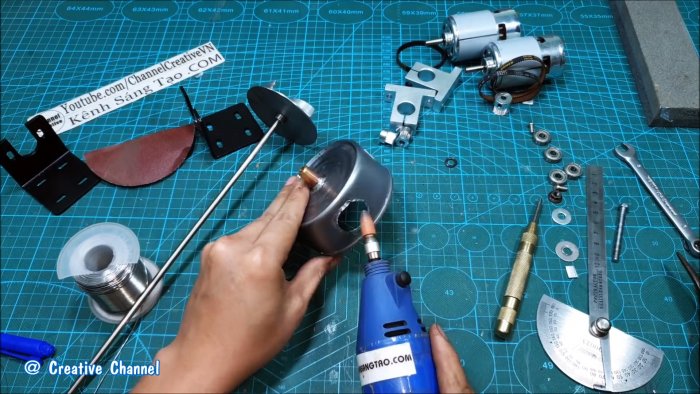

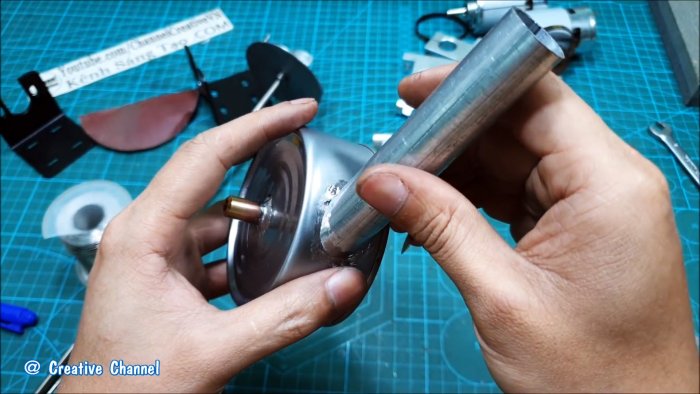

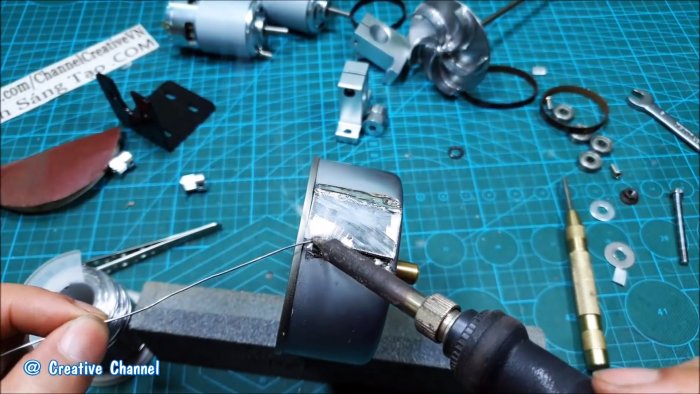

На ось крыльчатки надевается подшипник, и она вставляется через втулку в банку для примерки. Затем нужно вырезать сбоку корпуса окно, и впаять к нему срезанную под острым углом трубку. Это будет патрубок для подключения садового шланга.
Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

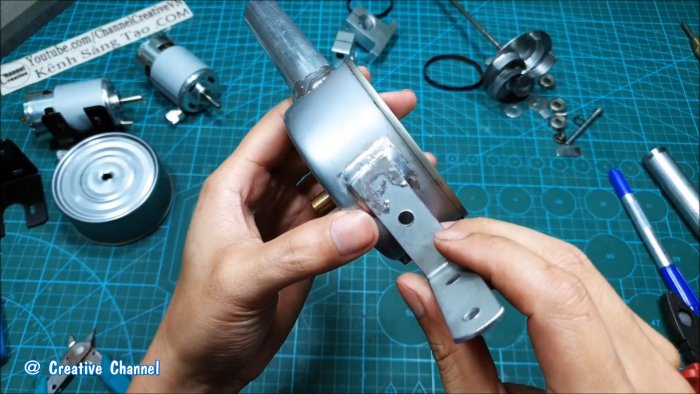

Для устойчивости напротив патрубка к наружной стенке корпуса припаивается пластина. По бокам паяется 2 уголка.
Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

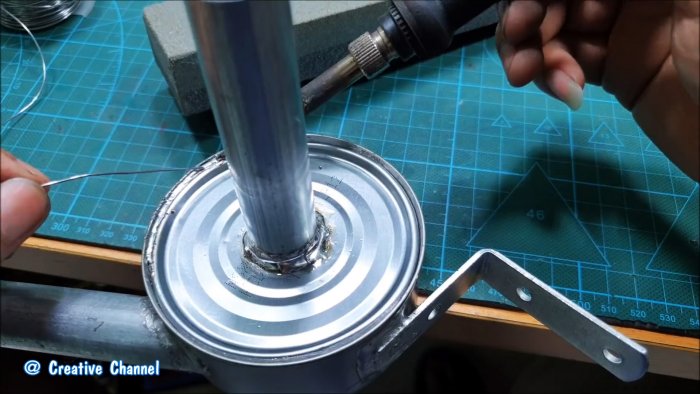

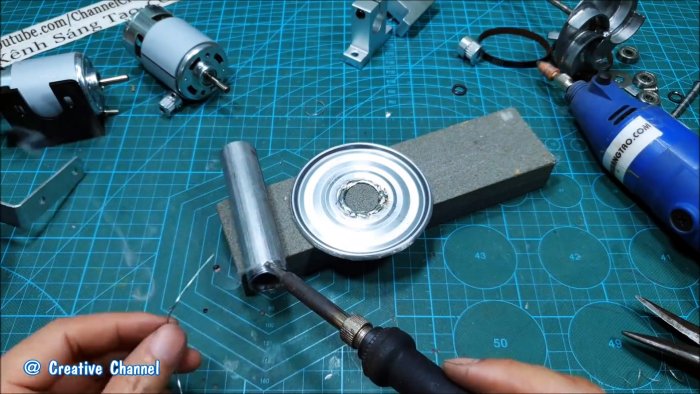

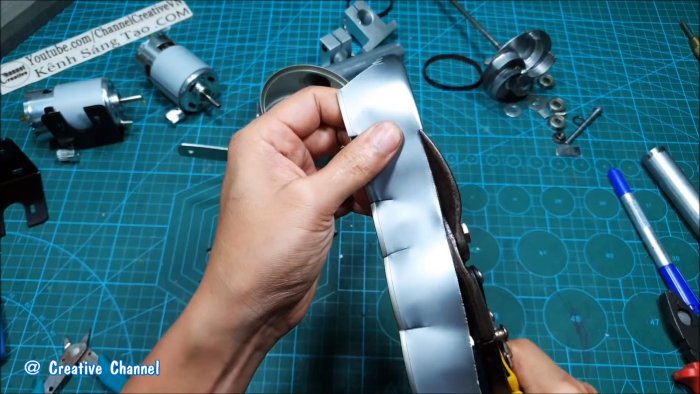

От второй консервной банки отрезается дно. В его центре прорезается отверстие и припаивается трубка, по которой будет засасываться вода. Далее нужно вставить крыльчатку с подшипником в корпус, закрыть его сделанной крышкой и запаять.
Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

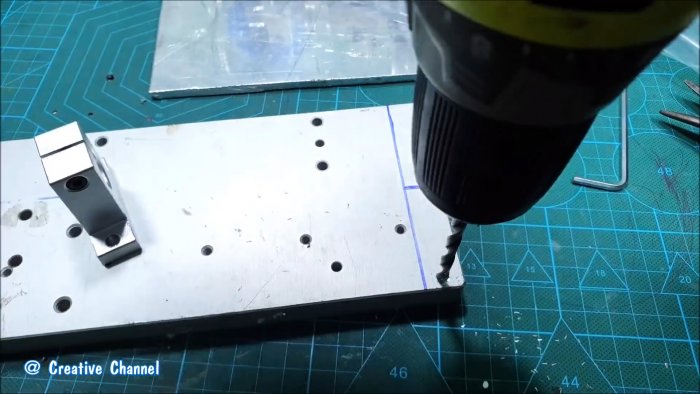

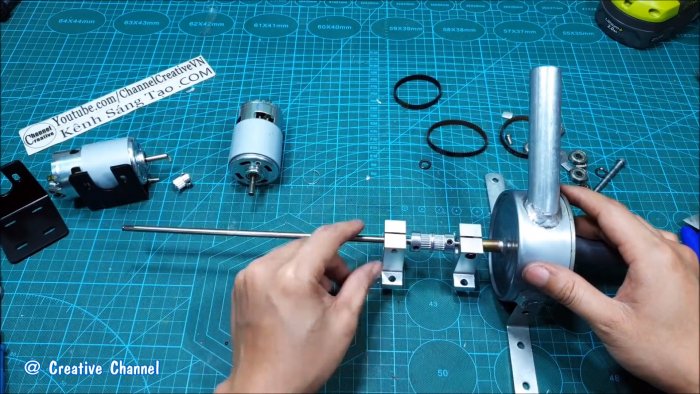

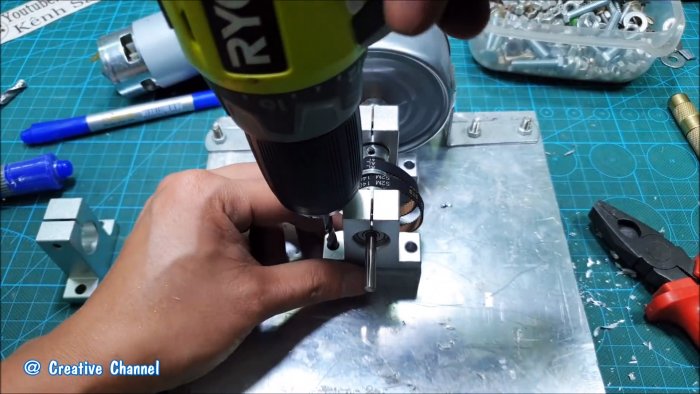

Из листового алюминия вырезается подошва для крепления улитки и моторов. Сначала с краю к ней прикручивается помпа за уголки. Далее нужно надеть на ось 2 подшипника в корпусах. Между ними располагаются 2 шкива и 2 ремня. Корпуса подшипников прикручиваются к подошве через проставки. Чтобы надежно затянуть шкивы, под них нужно будет проточить ось, для получения упора под винты.
Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

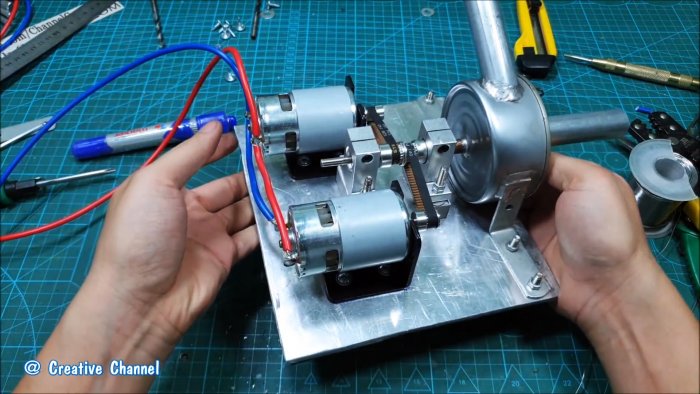

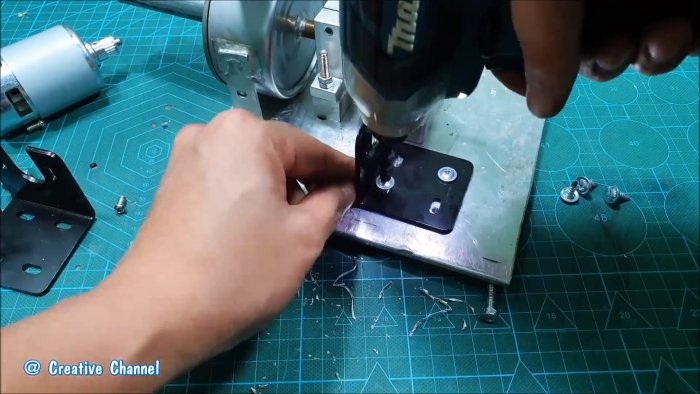

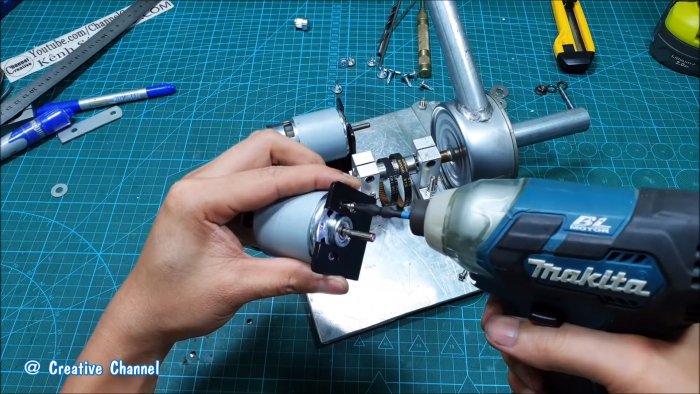

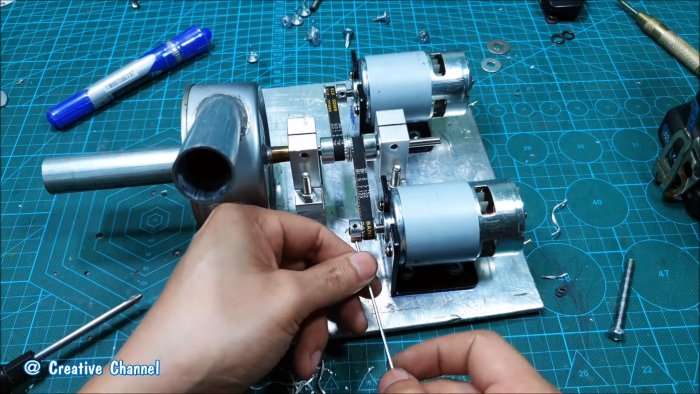

По бокам от оси прикручиваются кронштейны. На них устанавливаются двигатели со шкивами, и натягиваются ремни. На дно подошвы для снижения вибрации нужно приклеить резиновые накладки. Затем к контактам моторов припаиваются провода для подачи питания.
Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

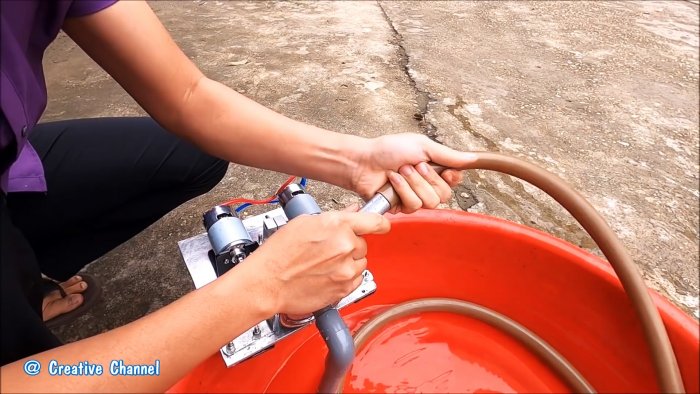

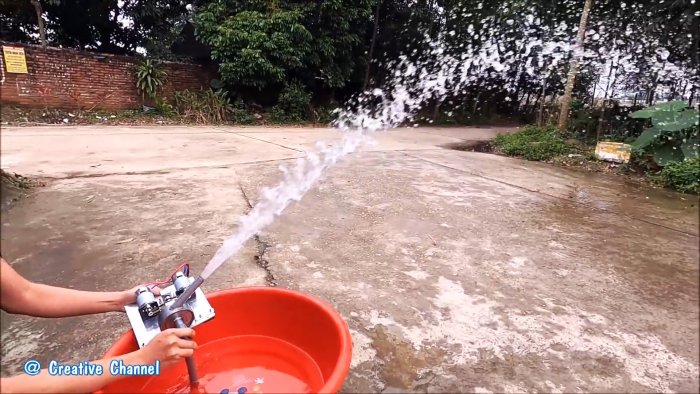

Готовая помпа делает забор через патрубок в заглушке, поэтому к нему нужно подключить короткий шланг и опустить его в воду. Перед пуском улитку может потребоваться наполнить. Для этого через выходной шланг на боковом патрубке заливается вода, и сразу же запускаются моторы. Если расстояние от трубки забора небольшое, то она затянется и так.
Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

Как из консервных банок сделать мощную помпу на двух моторах

Смотрите видео
