Пару недель назад была собрана светодиодная панель для комнатного освещения и было решено собрать к нему акустический выключатель и сегодня я хочу рассмотреть пожалуй самую простую схему акустического выключателя.

Акустический выключатель проще простого


Схема была найдена на одном из буржуйских сайтов и незначительным образом переделана. Устройство позволяет хлопком включать и выключать цепи питания. Я намерен его использовать для включения света. Устройство достаточно чувствительное благодаря двукратному усилителю на маломощных транзисторах. На хлопок реагирует на расстоянии в 5 метров от микрофона. Все детали были заменены на отечественные.

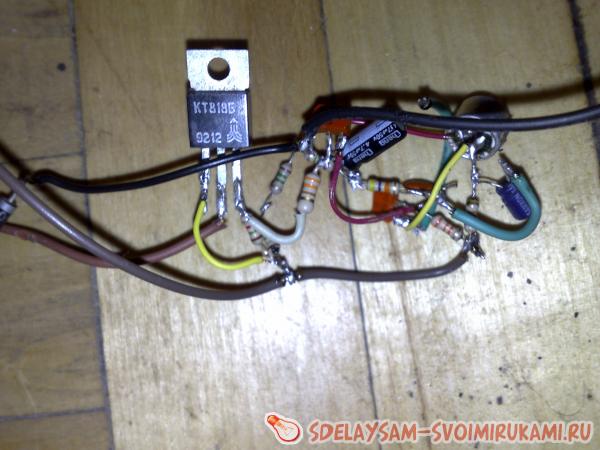

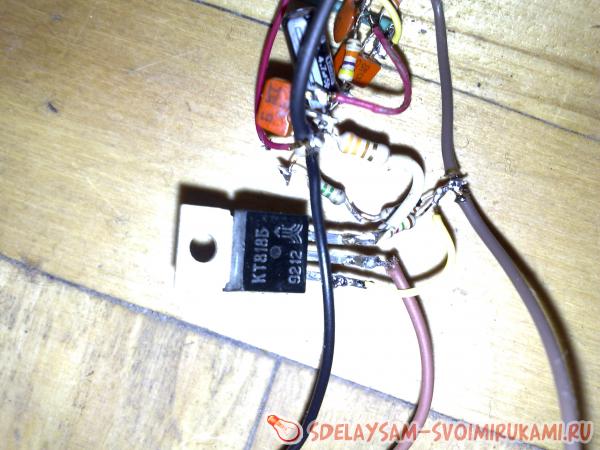

В микрофонном усилителе использованы отечественные транзисторы серии кт 315 с любой буквой или индексом. В окончательном каскаде применен мощный транзисторный ключ на биполярном транзисторе серии кт 818, все остальные детали как в оригинальной схеме. Из цепи можно исключить реле и на его место подключить нагрузку, но это лишь в тех случаях , когда нужно управлять нагрузками с питанием до 12 вольт, если нужно управлять нагрузками с питанием от сети, тут уже без реле не обойтись. В момент хлопка микрофон принимает волну, и как сигнал подается на усилитель мощности, которые поочередно усиливают полученный от микрофона сигнал. Усиленный сигнал поступает на базу ключа, его величина достаточна для срабатывания транзистора, и в этот момент открывается переход транзистора и проводит ток, который питает подключенную нагрузку или реле.



При сборке соблюдайте все номиналы деталей, даже незначительный уклон может привести к ненормальной работе выключателя. Устройство реагирует не только на хлопки, но и на низкочастотные шумы ( мощные басы и т,п ).

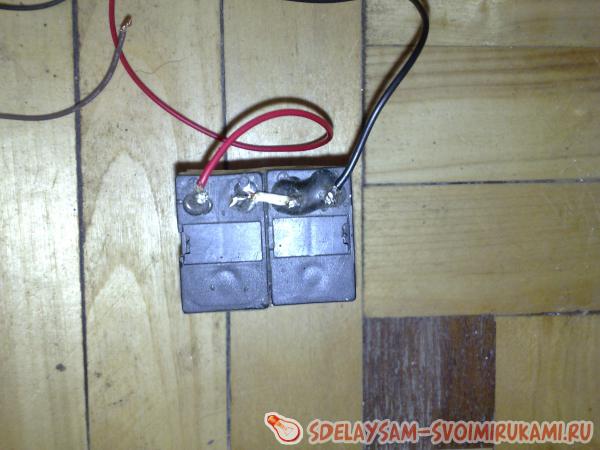

Диапазон питающих напряжений от 4 – х до 16 вольт, питайте только от стабилизированных источников постоянного напряжение и не в коем случае не используйте импульсные источники питания, с ними устройство не заработает!

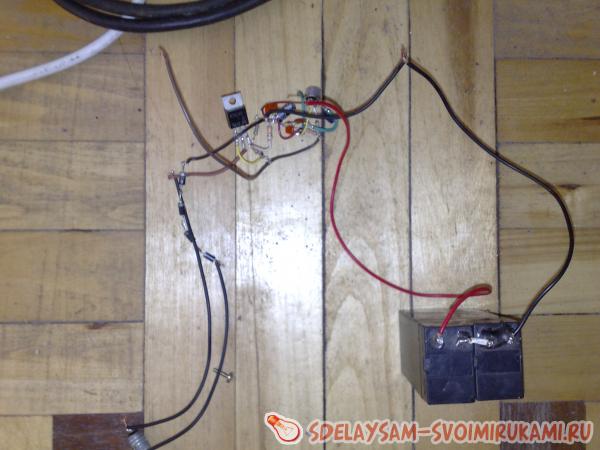

Для пробной версии устройство было выполнено навесным монтажом, потом будет перенесена на плату, главное, что все работает без отказов.

Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (31)
  1. Veent
    #1 Veent Гости 11 мая 2012 21:26
    2
    Микрофон емкостной? Из китайского домашнего телефона и прочей подобной техники? Ты его откуда снял?
  2. bonod
    #2 bonod Гости 17 июля 2012 15:10
    3
    Можно узнать роль диода и советский аналог.
  3. jura1994
    #3 jura1994 Гости 14 ноября 2012 15:26
    2
    Можно схему и список деталей примененых в схеме
  4. kalistratovi4
    #4 kalistratovi4 Гости 18 декабря 2012 00:33
    0
    Выключатель работает только от короткого щелчка? А как он сработает от звонка мобильника?
  5. DiGriz
    #5 DiGriz Гости 3 февраля 2013 01:27
    2
    bonod,
    Катушка реле это индуктивность, а индуктивность старается сохранять постоянным протекающий через нее ток. Поэтому при отключении реле катушка разрядится обратным выбросом высокого напряжения, которое может доходить до нескольких сонет вольт, а в мощных реле — до киловольт. Транзисторы таких импульсов сильно не любят и могут сгореть, а еще могут сгореть другие устройства подключенные к блоку питания.
  6. Сергей
    #6 Сергей Гости 24 августа 2013 08:39
    0
    Можно заменить транзисторы с КТ315 на КТ3102?
  7. Владислав
    #7 Владислав Гости 29 января 2014 22:24
    1
    Схема, которая в самом вверху у меня не работает. Нарисуй принципиалку нормально. У тебя там два электролита вижу. Что за емкость его, который возле микрофона? Поставил два кт315 и кт818б. В качестве нагрузки использую реле. Когда подключаю питание реле сразу срабатывает. При хлопке реле размыкается и сразу смыкается. Я не знаю что делать.
  8. Евгений
    #8 Евгений Гости 20 февраля 2014 21:45
    0
    Вместо электролитов лучше использовать бумажные конденсаторы. И в дополнение лучше поставить тиристор.
  9. DN
    #9 DN Гости 7 марта 2014 00:04
    0
    Цитата: Владислав
    Когда подключаю питание реле сразу срабатывает. При хлопке реле размыкается и сразу смыкается. Я не знаю что делать.

    АНАЛОГИЧНО.
  10. mihail
    #10 mihail Гости 15 марта 2014 00:16
    0
    надо правильно подобрать r2 r3
  11. Александр
    #11 Александр Гости 10 апреля 2014 19:51
    0
    а можно сделать подобную штуку только что бы питание было 220 вольт?
  12. Alex
    #12 Alex Гости 11 апреля 2014 22:01
    0
    А печатную плату можно?
  13. Дима
    #13 Дима Гости 11 июля 2014 00:04
    3
    собрал схему на хлопок включается и через 7 секунд выключается сама. Что делать помогите что поменять
  14. Анатолій
    #14 Анатолій Гости 19 октября 2014 13:14
    0
    проверь исправность деталей
  15. апапап
    #15 апапап Гости 11 января 2015 20:36
    0
    трансформатор из китайского приемника, через диодный мост....., вот тебе и 220в....Проверь вторичную обмотку, с-ко вольт.......
  16. Владимир
    #16 Владимир Гости 18 января 2015 23:59
    1
    Собрал схему, но она никак не реагирует. На транзисторе (который на выходе) не открывается база и ток через него не идет в итоге. Все перепробовал, сопротивления менял и т.д.
    Просто транзистор не открывается и все, если замкнуть коллектор и эммитер, реле срабатывает.
    Прошу помощи ибо не могу разобраться уже месяца 1.5 периодически забивая
  17. саня
    #17 саня Гости 12 апреля 2015 06:29
    0
    привет.что-то у меня акуст.вык постоянно горит все вроде правильно транзисторы кт315б и кт337в
  18. Олег
    #18 Олег Гости 31 июля 2015 01:37
    0
    слушайте собрал схему полностью повторил за исключением транзистора т3 мощного не было поставил кт209 два остальных транзистора как было сказано кт315 конденсатор электролит 4.7 мкф 50 вольт в качастве нагрузки использовал светодиод. но вот такая штука при включении светодиод загорается с задержкой в 1 секунду после горит примерно 13с после чего гаснет и через 1с загорается с ново ну и так далее.. на хлопки, щелчки не реагирует. ес кто знает подскажите в чём проблема пж.
  19. Влад
    #19 Влад Гости 23 октября 2015 23:57
    0
    А если ФВЧ поставить после мирофона, он не должен срабатывать на низкие частоты?
  20. kavinskiy
    #20 kavinskiy Гости 31 декабря 2015 10:21
    0
    Сергей,
    Не ужели найти не можешь? Они в любых платах есть, если уж в магазине нет.
