» » » Простой детектор скрытой проводки


Очень простой детектор скрытой проводки. Собрать сможет каждый. Все детали в принципе доступны. Он собран на сверх чувствительных транзисторах ВС547. Источник питания 6В лично я использую сдохшие батарейки крона из мультиметра. Стрелка на схеме это антенна детектора.

Итак, о сборке:

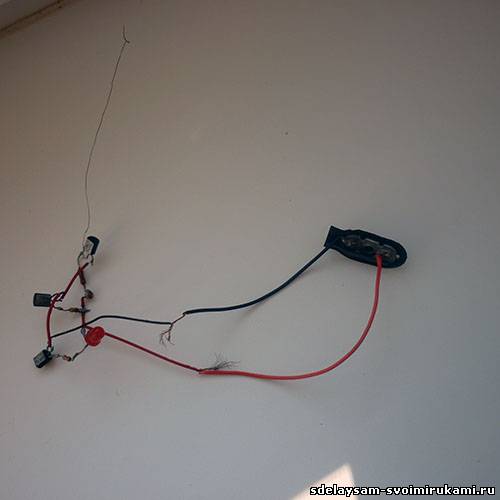

Т.к. схема очень проста, я ее собрал навесом. На фото схема со штекером для кроны

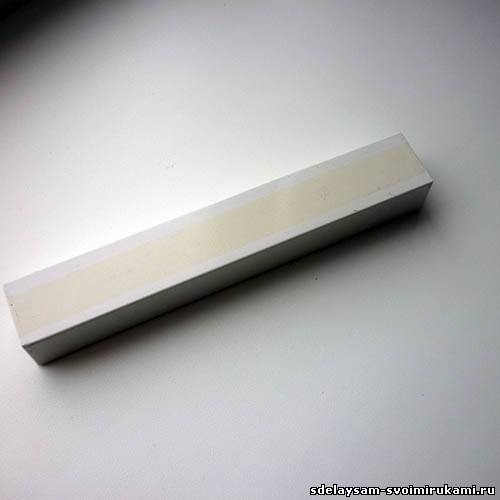

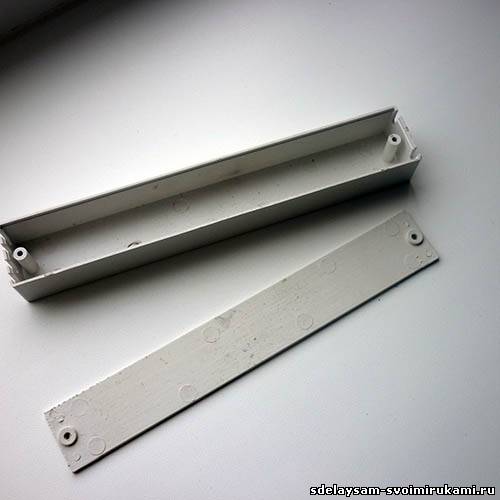

Было принято собрать для него корпус, я взял коробочку из под балласта настенных ламп дневного света:

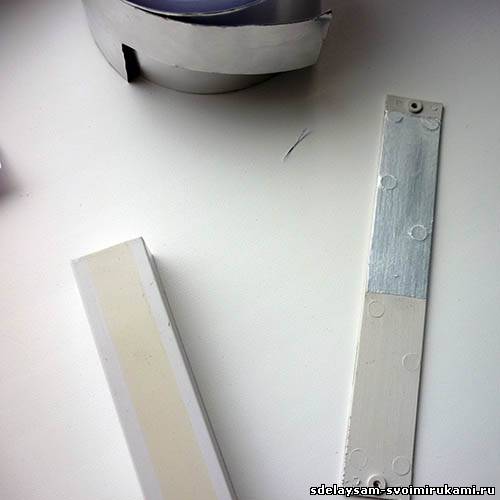

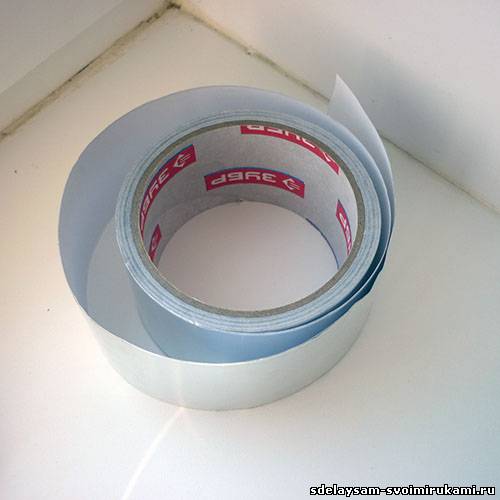

Потом наклеил алюминиевый скотч в качестве антенны:

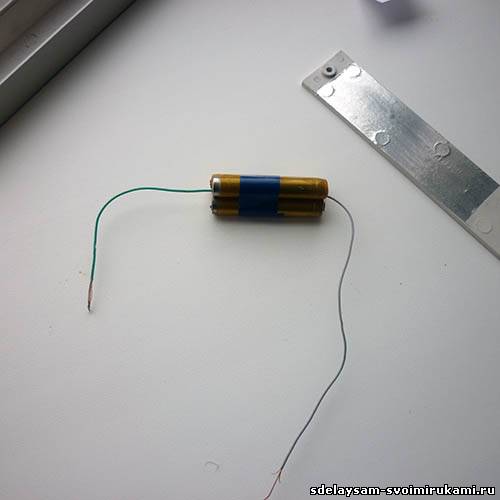

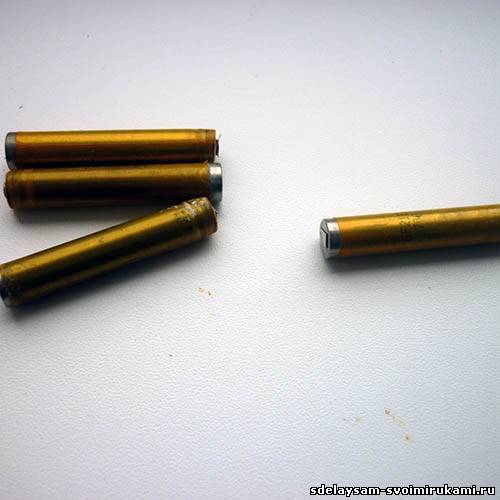

Нашел какие-то аккумуляторы на 1,5В (не знаю от чего) чуть тоньше чем мизиньчиковые батарейки. Взял 3 штуки это 4,5В схема от этого тоже работает:

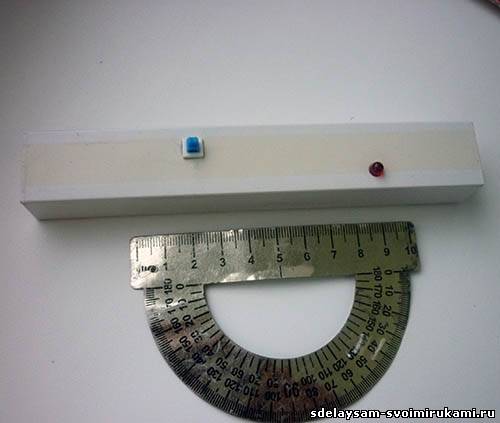

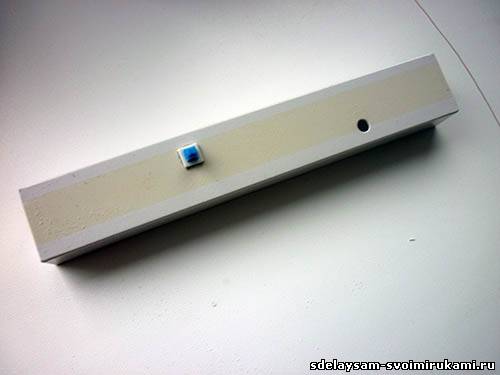

Проковырял отверстия под светодиод и выключатель (выключатель уже вставил) :

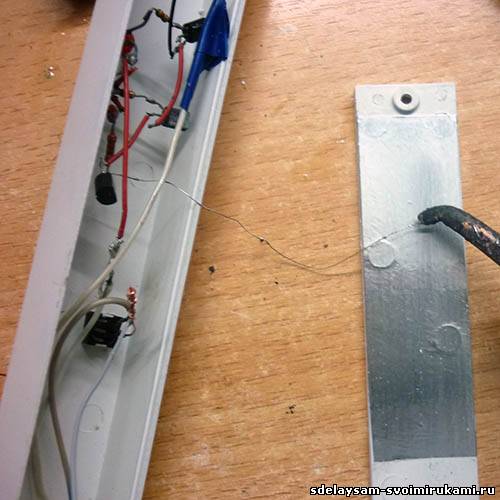

Запихнул все во внутрь и припаял антенну к скотчу:

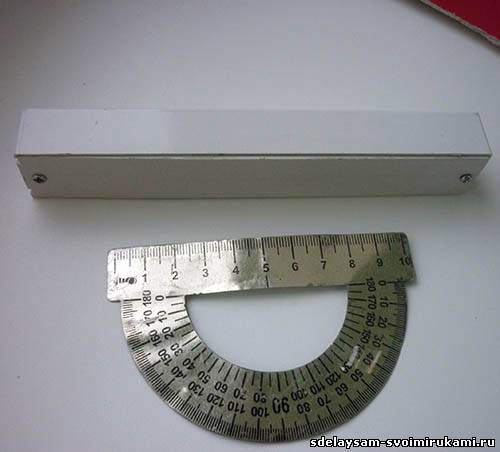

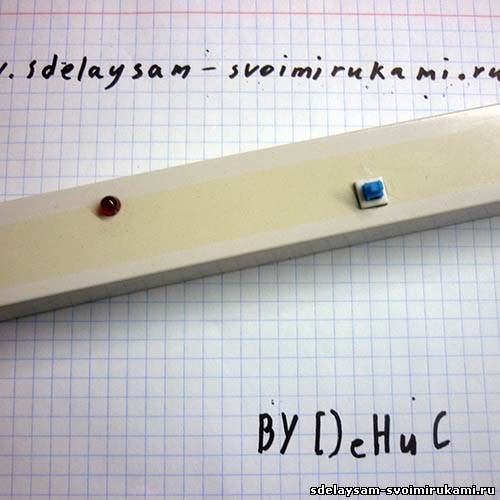

Вот  девайс в сборке:

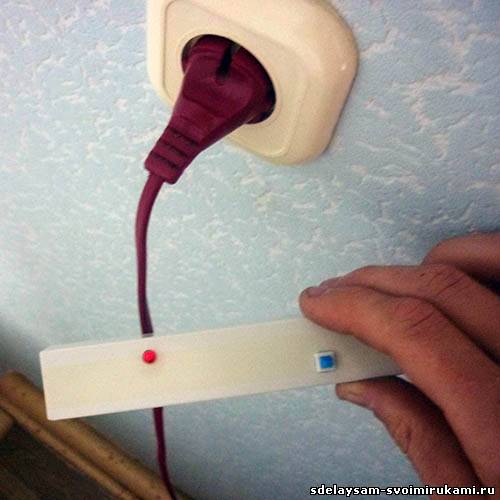

А вот в работе_))
Работает на расстоянии примерно 10см от провода 220

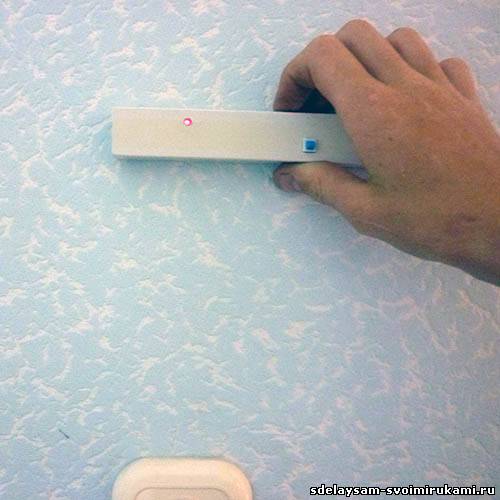

А вот ищу проводку в стене))


Данный прибор очень чувствительный, и я не сомневаюсь, что он вас удивит, т.к. он реагирует даже на слабое эл. поле и на прикосновение рук!!!


Желаю удачной сборки!!!

Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (37)
  1. Veent
    #1 Veent Гости 21 июля 2011 18:56
    3

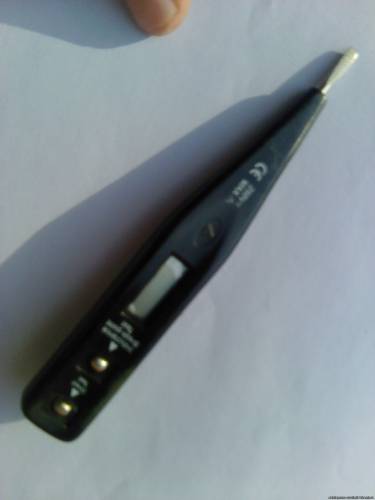

    Вот такая штука купил за 30 руб. Реагирует на скрытую проводку (Эм. Поле) Также измеряет перименное напряжение от 12 до 220 в касанием до одного провода не точно но и не плохо тоже. При этом нет аккамуляторов и довольно не большей размер. Собрать самому интересней да но не практичней
    [center][/center]
  2. NOTFRONT
    #2 NOTFRONT Гости 21 июля 2011 19:09
    0
    Купить и дурачело может, если есть где...
  3. Veent
    #3 Veent Гости 22 июля 2011 00:59
    1
    Ну если есть где достать импортные транзисторы с высоким кофф. усиления то индикатор купить точно можно... А на таких транзисторах я собирал сенсорное реле это интересней surprised
  4. [)еНиС
    #4 [)еНиС Гости 22 июля 2011 13:19
    0
    Ну можно и реле сенсорное)
  5. STALKER
    #5 STALKER Гости 31 июля 2011 17:06
    0
    перечисли всё части:
    3 транзистора bc547,
    3 аккумулятора 1,5v
    и светодиод? wink
  6. VVLAD
    #6 VVLAD Гости 15 августа 2011 23:11
    0
    А какие транзисторы ещё можно взять? angry
  7. pashkevich
    #7 pashkevich Гости 24 августа 2011 18:55
    0
    Просьба к автору дать контактное мыло или аську или .... , в профиле скрыто.
  8. klon681
    #8 klon681 Гости 8 ноября 2011 19:55
    0
    я сделал все посхеме не чего невышло включаю диод горит подвожу к поводу горит отвожу от провода всёравно горит cool только дранзисторы зря споял
  9. NOTFRONT
    #9 NOTFRONT Гости 9 ноября 2011 22:19
    0
    плохо собрал или из не исправных транзисторов. Схема рабочая!
  10. ddddddd
    #10 ddddddd Гости 15 февраля 2012 23:24
    1
    тоже спаял все по схеме а диод постоянно горит

    Все работает. я лично проверил!!!

    он и должен гореть
  11. Александр
    #11 Александр Гости 19 февраля 2012 03:41
    0
    Я собрал всё по схеме, а в итоге молчек! светодиод не горит питание 6в!!?

    [b]Александр[/b],только без скотча!

    [b]Александр[/b], антена ето просто кусок провода?
  12. General
    #12 General Гости 6 апреля 2012 22:42
    1
    Я тоже все собрал по схеме, светодиод в полнейшей темноте еле еле светится, при этом антенна обмотана вокруг провода 220, зато исправно работает от прикосновения рук. питание 6в. Почему не работает так как надо?
  13. General
    #13 General Гости 14 апреля 2012 23:45
    0
    РЕБЯТА-ВСЕ РАБОТАЕТ, ПРОСТО ПОМЕНЯЙТЕ МЕСТАМИ КОЛЛЕКТОР И ЭМИТТЕР!!!!!!!
  14. dimka21_93
    #14 dimka21_93 Гости 11 мая 2012 01:17
    0
    зачем синяя лампочка?
  15. dimka21_93
    #15 dimka21_93 Гости 11 мая 2012 01:39
    2
    или что это?
  16. niks87
    #16 niks87 Гости 16 августа 2012 21:37
    0
    Конечно я новичок, но подскажите че за зеленые прямоугольники выше трунзисторов на схеме smile
  17. neyd
    #17 neyd Гости 24 августа 2012 19:28
    0
    здраствуйте,я новачок собрал по схеме-ничево!!!!!!!!! что делать?
  18. Veent
    #18 Veent Гости 27 августа 2012 23:10
    0
    [b]neyd[/b],
    Попробуй поменять транзисторы вс547 на новые и заменить резисторы 1 Мом оба и на 220 Ом тоже поменяй, да и источник питания проверь, должно заработать...
  19. neyd
    #19 neyd Гости 1 сентября 2012 00:02
    0
    транзисторы новокупленые, а зачем менять резисторы они рабочие. питание тоже
  20. Veent
    #20 Veent Гости 2 сентября 2012 23:39
    1
    [b]neyd[/b],
    Если детали рабочие и предоставленная схема тоже то напрашивается один единственный вывод: Схема собрана не верно!
  21. Lazer
    #21 Lazer Гости 2 октября 2012 17:03
    5
    ВНИМАНИЕ!!!!! Включение светодиода на схеме указано неверно! Его нужно развернуть.

    Специально зарегистрировался чтоб указать на ошибку.
  22. Имя
    #22 Имя Гости 27 марта 2013 18:33
    0
    А последовательно соединить полевик ,наушник, батарейку не проще?
  23. Ваван
    #23 Ваван Гости 11 декабря 2013 16:39
    0
    Понадобился срочно это чудо электроники, наткнулся сразу на эту схему. Собрал, но предварительно повернул диод, работает. Провод находит даже на расстоянии сантиметров 20. В принципе это многовато для точного определения. Заметил такую бяку. он похоже реагирует не только на проводку, но и на волны в комнате. Проходя посреди комнаты он бывает срабатывает. В общем не ахти получилось, но пользоваться можно.
  24. Гость
    #24 Гость Гости 7 января 2014 20:45
    1
    А если поставить проволку (антенну) по длиннее и металлическую пластинку потолще чем алюминиевый это увеличить радиус действия детектора?
    P.s. я чайник в электронике)
  25. Саша
    #25 Саша Гости 15 января 2014 23:49
    0
    Собрал все по схеме! Заработало с первого раза, батарейку взял от старого мобильного телефона 4.5 вольт. Вот только он шибко чувствительный получился. Подумываю все это дело залить эпоксидным клеем ! Как думаете поможет ? Автору схемы отдельное спасибо.
  26. мака
    #26 мака Гости 22 февраля 2014 04:10
    0
    Я тоже отвёртку купил но на СЫРУЮ стену в коридоре пищала всюду. интересно как будет робот ать сей девайс в НЕЖИЛЫХ помещениях?
  27. Влад
    #27 Влад Гости 11 сентября 2014 15:36
    0
    Сколько Вт резисторы скажите пожалуйста.
  28. серёга
    #28 серёга Гости 16 сентября 2014 17:09
    0
    Цитата: Гость
    А если поставить проволку (антенну) по длиннее и металлическую пластинку потолще чем алюминиевый это увеличить радиус действия детектора?
    P.s. я чайник в электронике)

    заче увиличивать радиус действия?, надо наоборот уиеньшать!
    еслив увеличишь радиус действия то точность прибора значительно упадёт.
  29. Макс
    #29 Макс Гости 2 октября 2014 20:12
    0
    База первого транзистора не открывает переход собрал все по схеме, транзистор менял. Подскажите что не так?
  30. alex
    #30 alex Гости 29 декабря 2015 18:15
    0
    ....ну я уже незнаю чё и думать уже всё перепробывал...светодиод ПОСТОЯННО горит хоть где и от далека проводки и близко шо ешо надо незнат!!!
  31. alex
    #31 alex Гости 29 декабря 2015 18:41
    0
    [b]General[/b],
    как поменять
  32. alex
    #32 alex Гости 14 января 2016 12:30
    0
    думал что от блока питания идёт наводка т.к. запитывал от него, поставил батарейку такая же шляпа ....диод голрит постояяяяннннннооооооооо
  33. Петр
    #33 Петр Гости 16 марта 2016 19:31
    0
    Да нет, прибор рабочий.Диод верно поставлен. Только фонит от всего, пользоваться невозможно. Загорается от ковра, тапок на резиновой подошве, работающего рядом холодильника. Просто не всегда значит - надежно.
  34. Алексей
    #34 Алексей Гости 14 сентября 2016 21:11
    0
    Схема рабочая. Спасибо автору. Собрал на советских КТ3102, заработала сразу. Только светодиод нужно перевернуть, на схеме указано не верно.
  35. Сергей
    #35 Сергей Гости 21 октября 2016 14:50
    0
    спаял на КТ3102, запитал 4-мя "пальчиками"(всего 6,2 в). на прикосновение реагирует слабым свечением диода, а электропроводку в упор не видит. что не так?
  36. Иван98
    #36 Иван98 Гости 8 декабря 2016 18:14
    0
    Хотелось бы еще светодиод поставить, который будет показывать включен или выключен прибор, не подскажите, нужно ли кроме доп. светодиода в схему еще что-то добавлять для правильной работы?
  37. a
    #37 a Гости 12 апреля 2017 04:38
    0
    [b]Петр[/b],
    Да нет, как раз, неверно. Вы сами-то собирали или просто теоретизируете?
    При таком включении диод заперт и светиться не будет.
