Имея в наличии электромотор от стиральной машинки можно сделать настольную циркулярную пилу, но для этого нужно также собрать для нее вал под установку пильного диска. Он должен быть отцентрированным и иметь как минимум 2 подшипника. Его сборка или покупка требуют значительных вложений, но есть способ сделать вал практическими бесплатным. В его качестве можно использовать велосипедную втулку переднего колеса. Рассмотрим, как ее собрать и отцентровать.
Циркулярный станок из велосипедной втулки и двигателя стиралки

Материалы:


  • заднее колесо от любого велосипеда;
  • гайки 3 шт.;
  • шайбы увеличенные 3 шт.;
  • шайба обычная;
  • шайбы тарелки 3 шт.;
  • пильный диск диск
  • двигатель от стиральной машины.

Все комплектующие подбираются под диаметр оси велосипедной втулки. Кроме этого потребуется переходное кольцо между наружным диаметром оси и внутренним диаметром пильного диска, а так же стальные трубки для изготовления нескольких втулок.

Сборка циркулярного вала


Разбираем колесо: кусачками ломаем спицы и извлекаем втулку.
Циркулярный станок из велосипедной втулки и двигателя стиралки

При использовании б/у велосипедной втулки ее нужно разобрать, вымыть в солярке, бензине или уайт-спирите, после чего обновить смазку и сложить обратно.
Циркулярный станок из велосипедной втулки и двигателя стиралки

Для закрепления пильного диска с любой стороны выступающей из втулки оси устанавливается увеличенная шайба.
Циркулярный станок из велосипедной втулки и двигателя стиралки

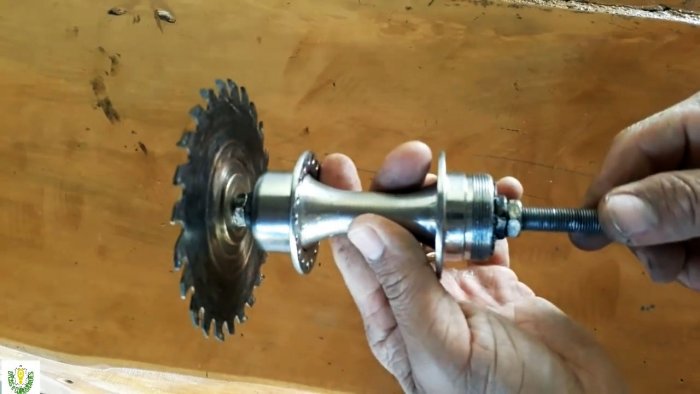

За ней ставится пильный диск с переходным кольцом, для компенсации разницы в диаметрах. Это минимизирует биения при вращении. Затем помещается тарелка, которая сможет на большой площади равномерно прижать диск, исключив его проворачивание.
Циркулярный станок из велосипедной втулки и двигателя стиралки

Сама тарелка зажимается двумя гайками, что гарантированно предотвратит ослабление диска в случае его застревания в древесине.
Циркулярный станок из велосипедной втулки и двигателя стиралки

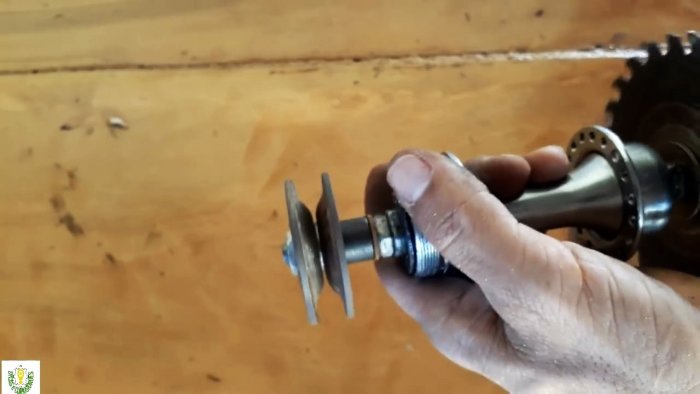

Со второй стороны на ось устанавливается увеличенная шайба, затем втулка из трубки, чтобы отвести шкив подальше. За втулкой снова идет увеличенная шайба, потом тарелка, обычная шайба и вторая тарелка. Две тарелки разведенные шайбой и направленные в разные стороны дают легкий шкив для ременной передачи от двигателя.
Циркулярный станок из велосипедной втулки и двигателя стиралки

В том случае если посадочный диаметр тарелок больше толщины велосипедной оси, то для центрации можно использовать кольца или узкую втулку, как в примере. Ее ширина должна равняться двум тарелкам и шайбе. Вся эта конструкция зажимается гайкой.
Циркулярный станок из велосипедной втулки и двигателя стиралки

Сборка циркулярного станка


Такая ось устанавливается на циркулярный стол. Зафиксировать ее на обороте столешницы можно широкой скобой вырезанной из листового металла. Если есть сварка, то можно наварить на втулку монтажные лапки под болты. Затем под столом закрепляется двигатель, и между их шкивами натягивается ремень.
Циркулярный станок из велосипедной втулки и двигателя стиралки

Циркулярный станок из велосипедной втулки и двигателя стиралки

При желании можно сделать направляющие для ровного пила.
Циркулярный станок из велосипедной втулки и двигателя стиралки

Циркулярный станок из велосипедной втулки и двигателя стиралки

Циркулярный станок из велосипедной втулки и двигателя стиралки
