Как сделать супер повер банк от которого работает даже кофеварка

Супер мощный повер банк при помощи котрого можно питать абсолютно любую бытовую технику продолжительное время. Электроплитка, электрочайник, любая нагрузка до 4 кВт для этого повер банка не проблема. Собрать подобного «зверя» совсем не сложно своими руками. Его емкость равна примерно двум автомобильным аккумуляторам.

Понадобится



Изготовление супер повербанка


Вся батарея будет формироваться из 18 групп соединенных паралельно друг с другом. В каждой группе 7 аккумуляторов соединенных последовательно.

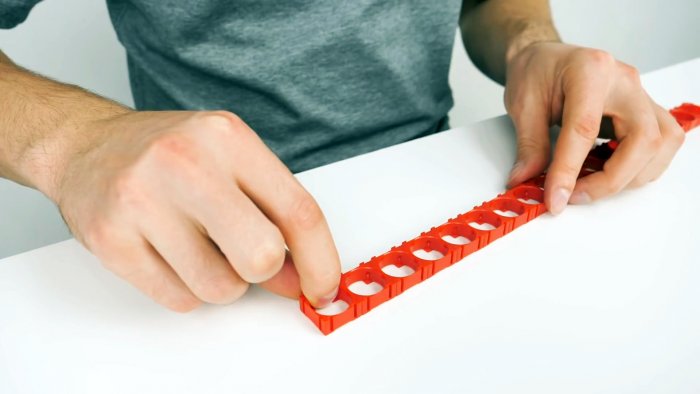

Собираем решетку из пластиковых держателей. Желательно использовать двухцветные, чтобы полюса было проще подключать.
Как сделать супер повер банк от которого работает даже кофеварка

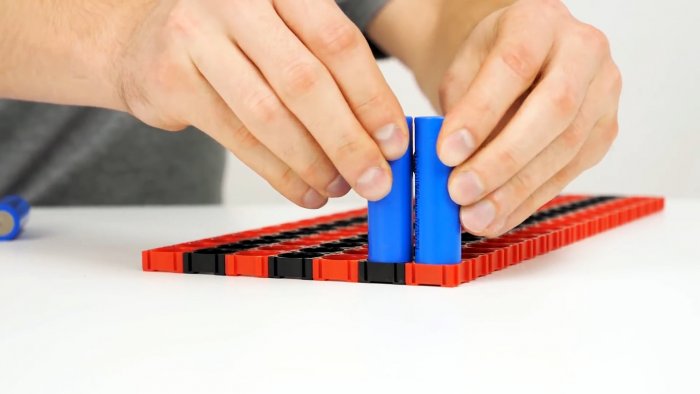

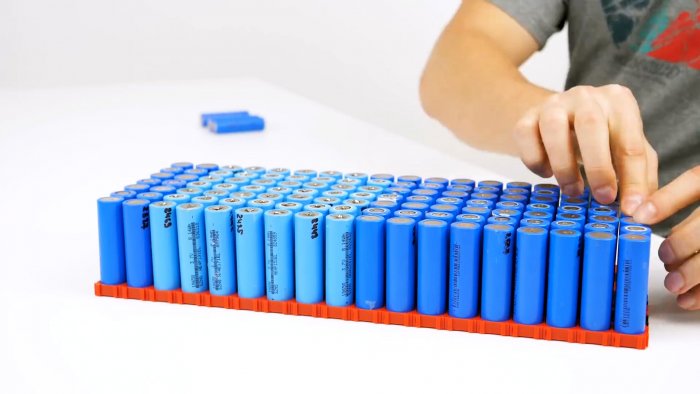

Устанавливаем аккумуляторы в ячейки.
Как сделать супер повер банк от которого работает даже кофеварка

Как сделать супер повер банк от которого работает даже кофеварка

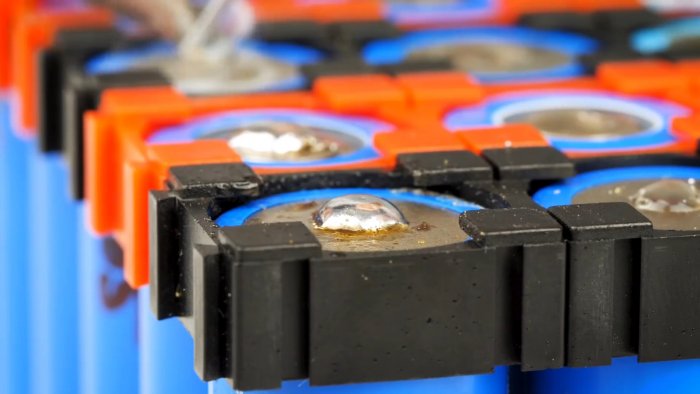

Сверху устанавливаем вторую решетку из держателей. Быстро лудим.
Как сделать супер повер банк от которого работает даже кофеварка

Вообще, батареи подобного типа соединяются при помощи контактной сварки, но если ее нет, все можно спаять, но только очень быстро, без перегрева.

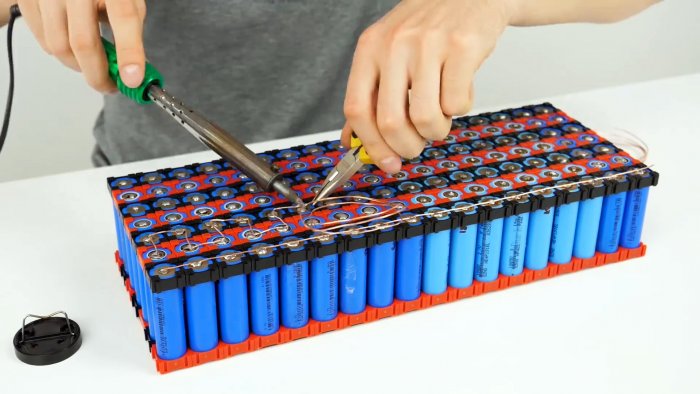

Из толстого медного провода делаем соединительные перемычки и соединяем группы.
Как сделать супер повер банк от которого работает даже кофеварка

Как сделать супер повер банк от которого работает даже кофеварка

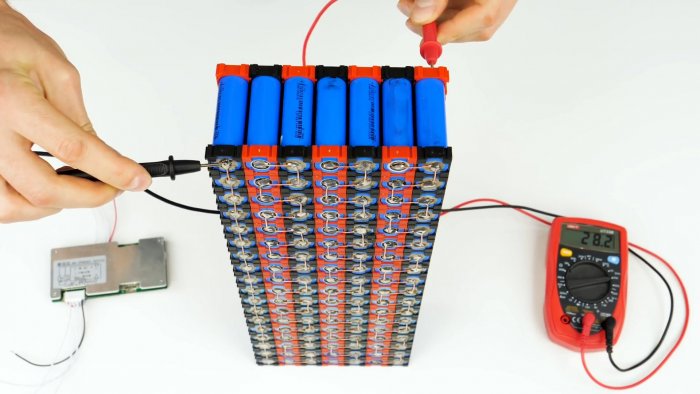

Общее напряжение порядка 28 Вольт.

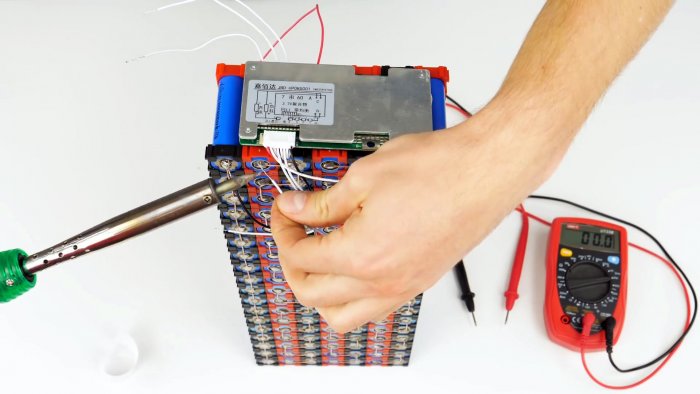

С боку на двусторонний скотч приклеиваем балансный контроллер зарядки и припаиваем контакты к группам.
Как сделать супер повер банк от которого работает даже кофеварка

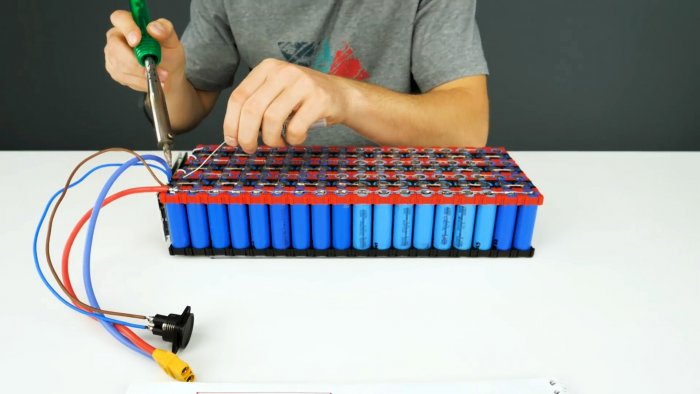

Припаиваем силовые провода к выходу батареи.
Как сделать супер повер банк от которого работает даже кофеварка

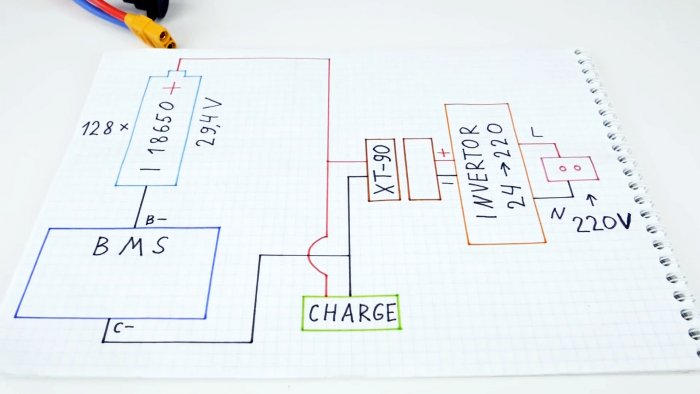

В итоге блок-схема выглядит так:
Как сделать супер повер банк от которого работает даже кофеварка

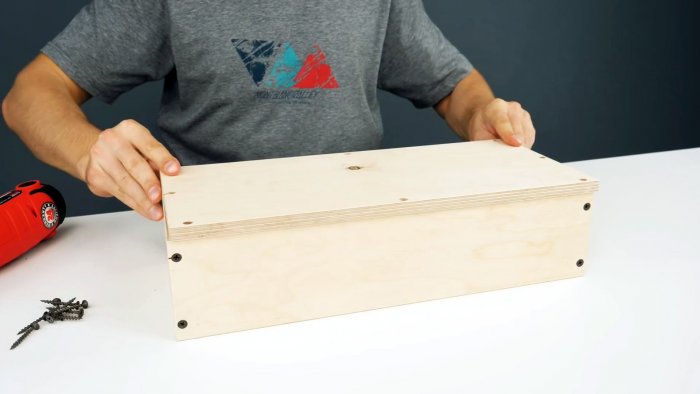

Собираем корпус из многослойной фанеры, соединяем саморезами.
Как сделать супер повер банк от которого работает даже кофеварка

Как сделать супер повер банк от которого работает даже кофеварка

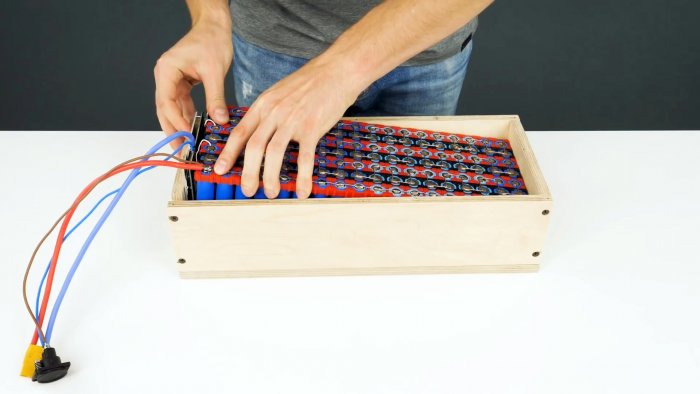

Устанавливаем батарею в деревянный корпус.
Как сделать супер повер банк от которого работает даже кофеварка

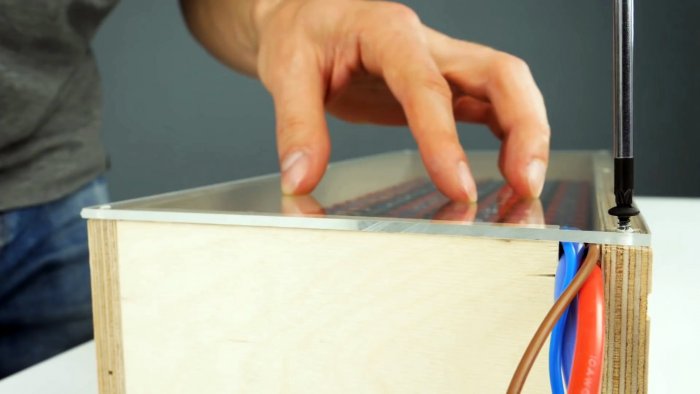

Делаем прорезы для проводов. Закручиваем верхнюю крышку, которая выполнена из оргстекла для наглядности.
Как сделать супер повер банк от которого работает даже кофеварка

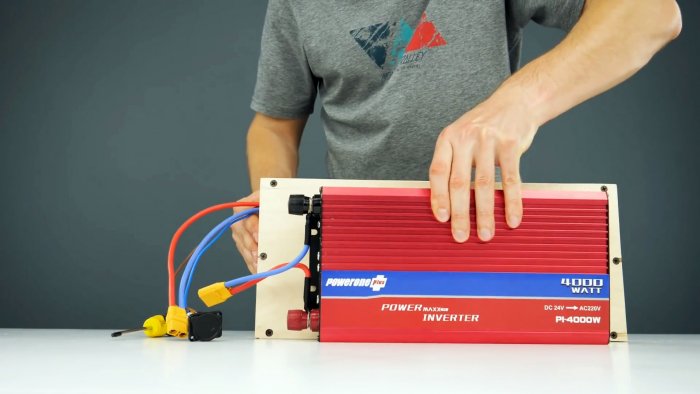

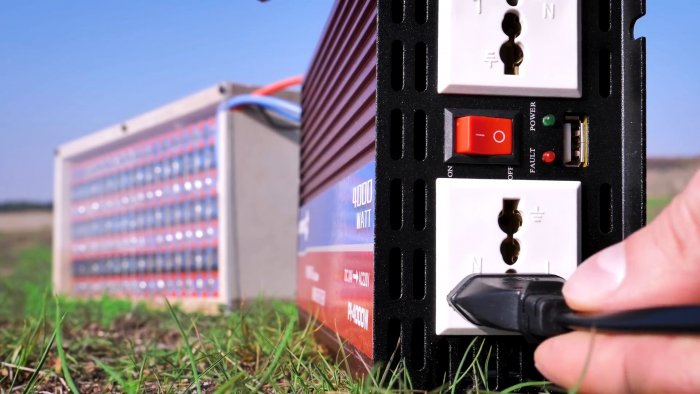

Можно подключить инвертор, который будет преобразовывать постоянное напряжение в переменное 220 В.
Как сделать супер повер банк от которого работает даже кофеварка

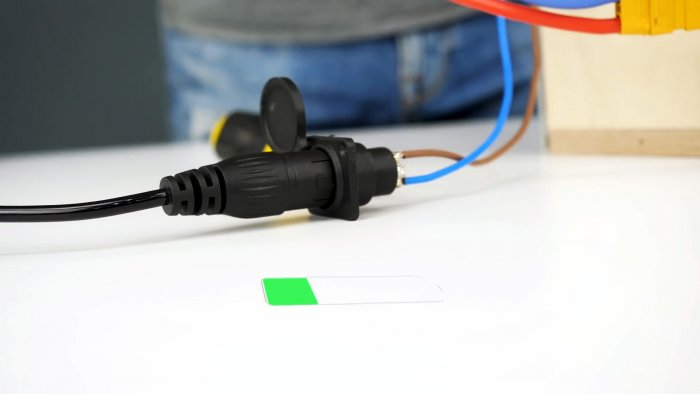

Заряжаем наш повер банк перед эксплуатацией.
Как сделать супер повер банк от которого работает даже кофеварка

Включаем и пользуемся где хотим.
Как сделать супер повер банк от которого работает даже кофеварка

Максимальная мощность равна 4000 Вт. Чего вполне хватить, чтобы запитать практически любую мощную бытовую технику: плитку, кофеварку, микроволновку и тп.
Как сделать супер повер банк от которого работает даже кофеварка

Как сделать супер повер банк от которого работает даже кофеварка

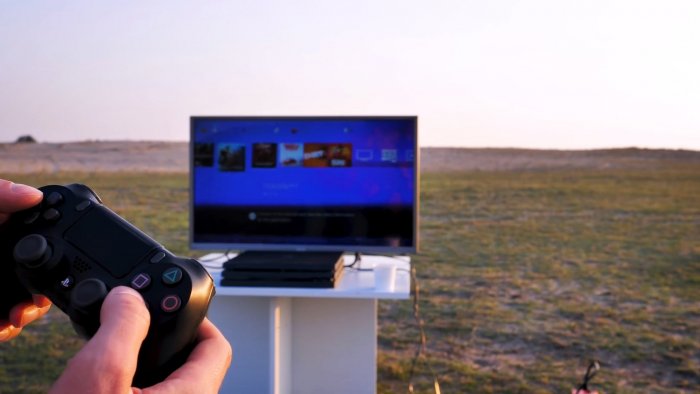

Подключаем одновременно телевизор с игровой приставкой.
Как сделать супер повер банк от которого работает даже кофеварка

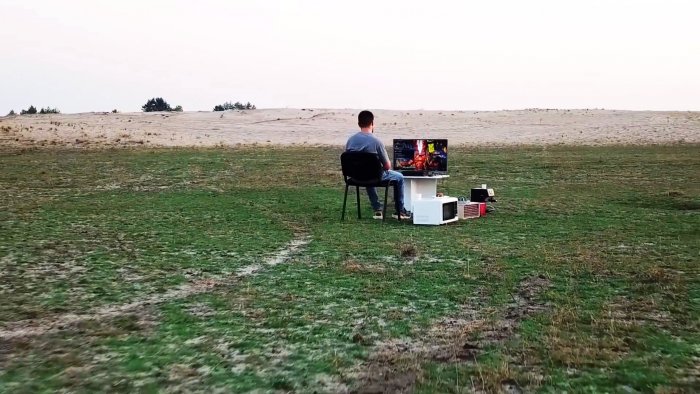

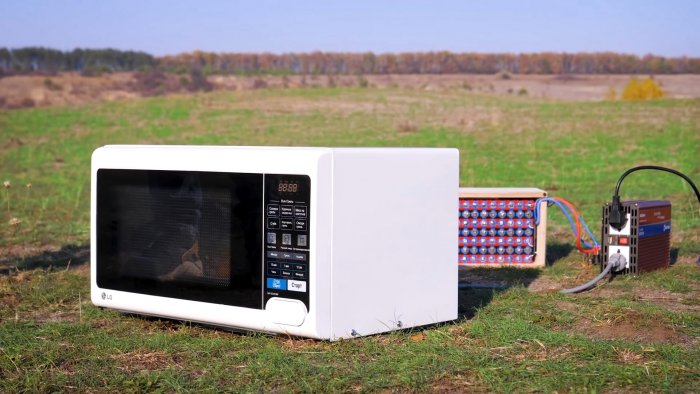

Теперь в любом поле можно сесть, заварить кофе, разогреть булочку в микроволновке и проиграть спокойно в приставку на природе.
Как сделать супер повер банк от которого работает даже кофеварка

Исходя из емкости батарей (63 А/ч, 24 В), данного супер повер банка хватит:
  • Чтобы приготовить 80 чашек кофе.
  • На 3 часа непрерывной работы микроволновой печи.
  • На 4 часа непрерывной работы большого телевизора с приставкой.
