Электродуговая сварка из супер конденсаторов

Супер конденсаторы (ионисторы) не боятся критических токов, поэтому часто используются в силовых агрегатах, где возникают пиковые токи непродолжительные по времени. Учитывая эту особенность можно построить сварочный аппарата на супер конденсаторах большой емкости.

Понадобится

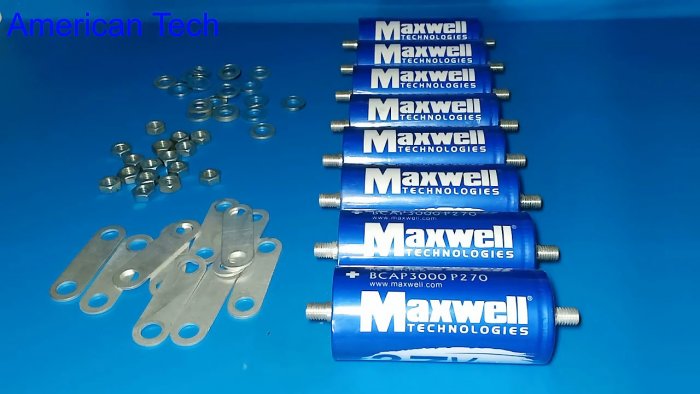

  • 8 супер конденсаторов (ионисторов), приобрести можно на АлиЭкспресс - http://ali.pub/3xh6z5.
  • Силовые провода с с электрододержателем.
  • Соединительные перемычки, гайки, шайбы.

Электродуговая сварка из супер конденсаторов

Сами конденсаторы емкостью 3000 Фарад и на напряжение 2,7 Вольта каждый.
Электродуговая сварка из супер конденсаторов

Мощность колоссальная, поэтому вывода не для пайки, а для прикручивания.

Собираем аппарат для электродуговой сварки из супер конденсаторов

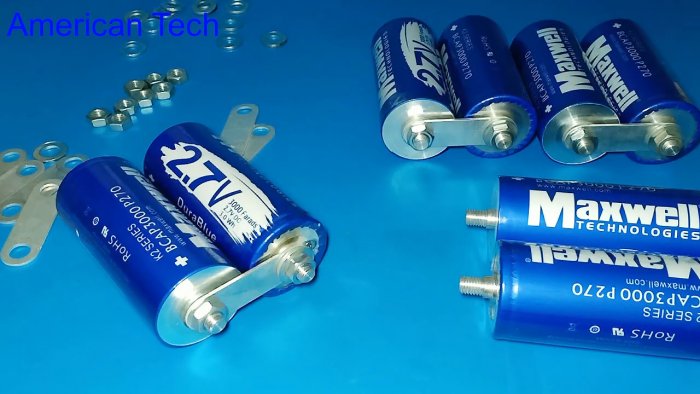

Собираем попарно 4 пары супер конденсаторов. Соединяем эти пары только с одной стороны «+» с «-».
Электродуговая сварка из супер конденсаторов

Далее собираем в блок. Соединяем вместе все «+» с «+» и «-» с «-».
Электродуговая сварка из супер конденсаторов

В итоге у нас получилась батарея из двух последовательных групп. Где в каждой группе 4 ионистора включенных паралельно.
Общее напряжение: 2,7 + 2,7 = 5,4 В. Это максимальное, которое нельзя превышать.
Давайте теперь посчитаем емкость: 3000 x 4 = 12000 Фарад при напряжении 2,7 В в группе. И общая емкость тоже равна 12000 Фарад, при напряжении 5,4 В.

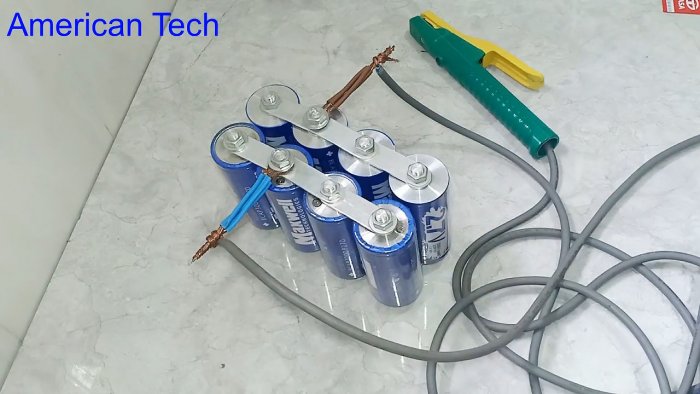

Подключаем провода с электрододержателем. Сильно длинные провода быть не должны, иначе вся мощность останется на них.
Электродуговая сварка из супер конденсаторов

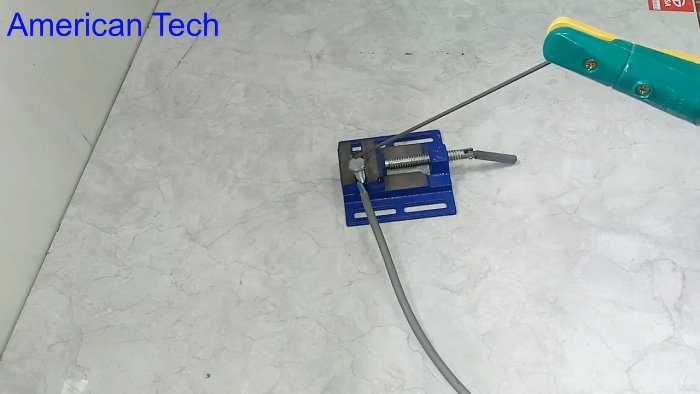

Закрепляем болт в тисках, подключаем минусовой провод.
Электродуговая сварка из супер конденсаторов

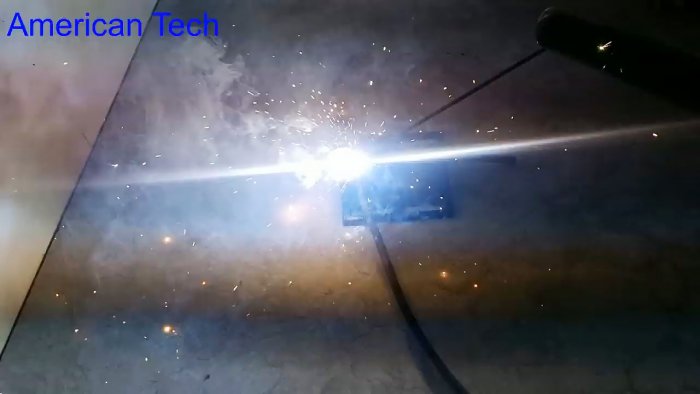

Закрепляем электрод и пробуем варить.
Электродуговая сварка из супер конденсаторов

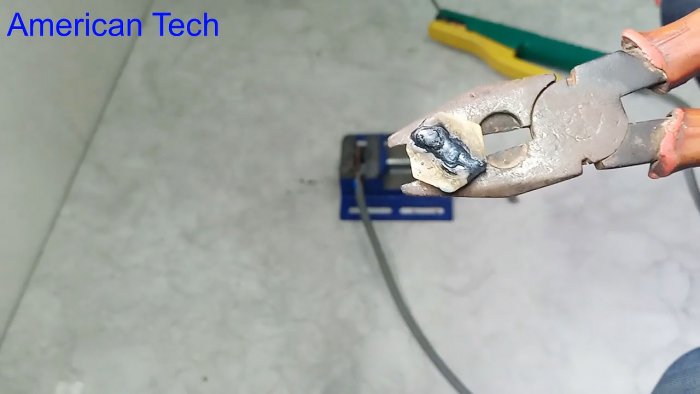

Результат сварки.
Электродуговая сварка из супер конденсаторов

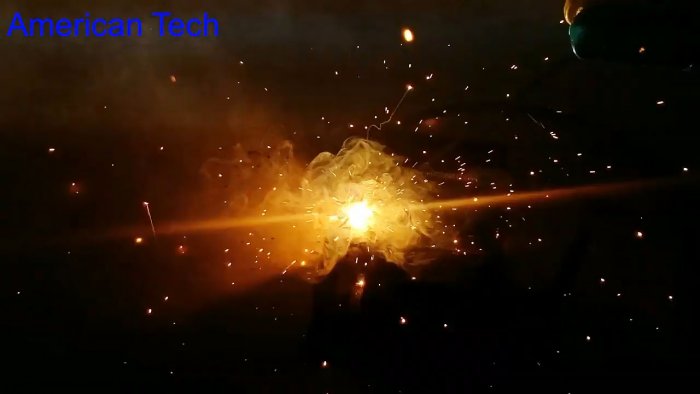

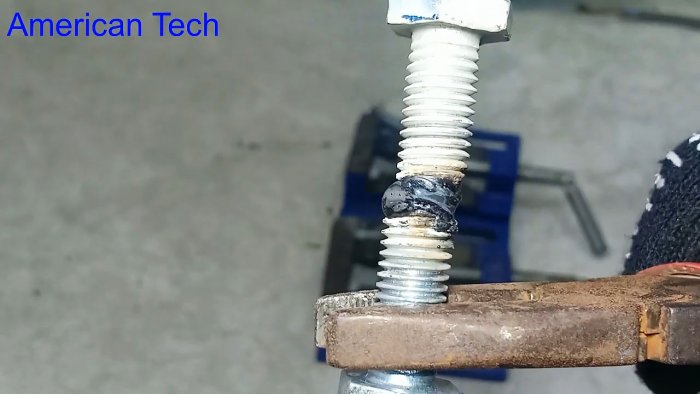

Далее пробуем сварить два болта.
Электродуговая сварка из супер конденсаторов

Электродуговая сварка из супер конденсаторов

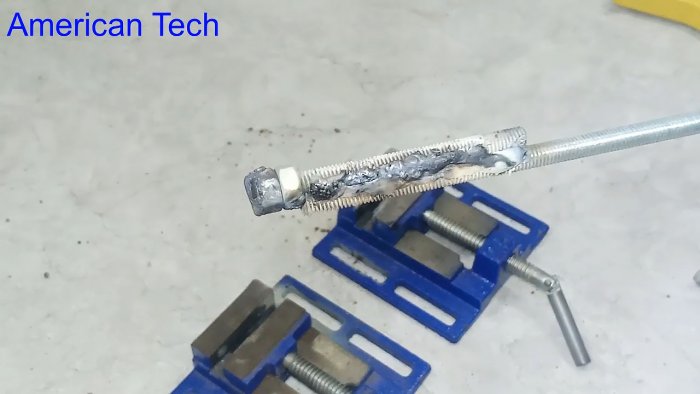

Теперь сварим две шпильки, длинным швом.
Электродуговая сварка из суперконденсаторов

В принципе все работает. Дугу проблематично стабильно поддерживать на таком низком напряжении, но все же вполне возможно. Думаю, все видите сами.
