Функции заточного станка и гриндера где-то пересекаются. Но первый механизм при разрушении абразивного круга представляет серьезную опасность. Поэтому его переделка в ленточную шлифовальную машину – вполне обоснованный шаг. Тем более, что для этого не нужны дефицитные материалы и высокая квалификация.
Как из заточного станка сделать гриндер

Понадобится


Для переделки потребуются следующие материалы и изделия:
  • привод точильного станка;
  • кусок плотной древесины;
  • наждачная лента;
  • стальная пластина толщиной 4 мм;
  • два отрезка стальной трубы;
  • металлический стержень и две втулки;
  • болты, гайки, шайбы;
  • вставки в трубки;
  • подшипники 6204 – 8 шт.;
  • пружина растяжения.

Работа по переделке потребует: ручные инструменты (отвертку, ключи, молоток и т. д.), пилу дисковую, сверлильный станок, болгарку, дрель, перьевые сверла на 30 и 14 мм, сварку, тиски и др.

Процесс переделки


Как из заточного станка сделать гриндер

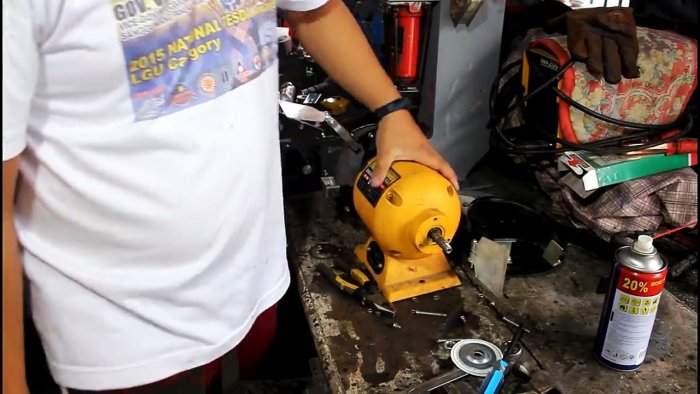

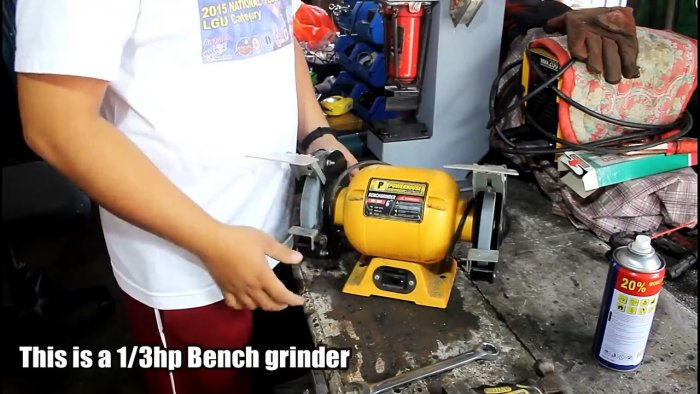

С одного конца вала ротора наждака снимаем защитный кожух, абразивный круг и защитный диск.
Как из заточного станка сделать гриндер

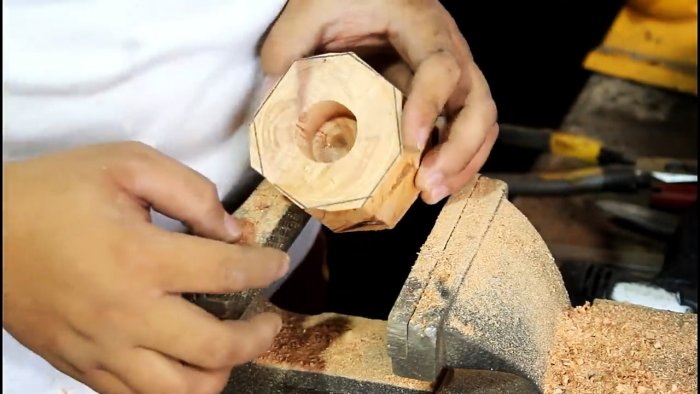

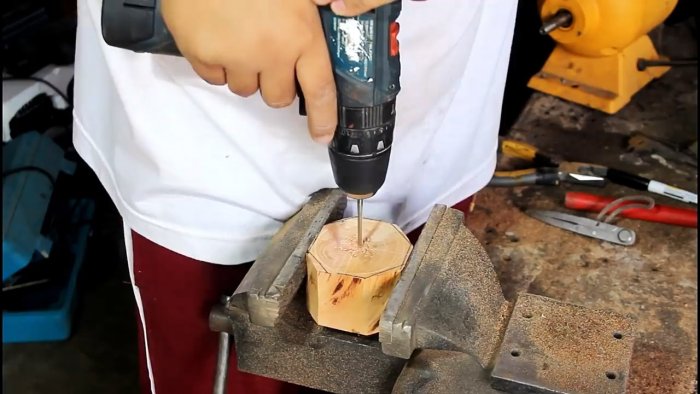

Деревянную заготовку зажимаем в тиски и дисковой пилой по разметке опиливаем наружный профиль. Спиральным и двумя перьевыми (на 30 и 14 мм) сверлами выполняем ступенчатое сквозное отверстие.
Как из заточного станка сделать гриндер

Как из заточного станка сделать гриндер

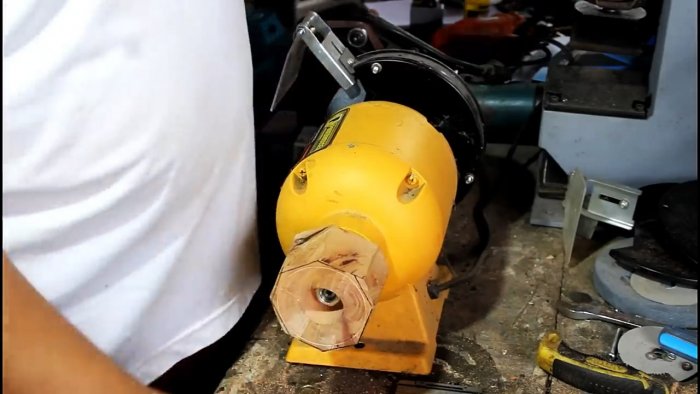

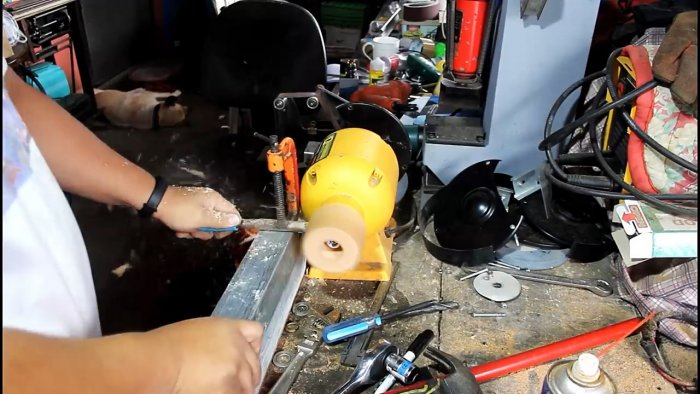

Закрепляем заготовку из дерева на валу привода наждака, включаем режим вращения и плоской стамеской обтачиваем до нужного диаметра, формируем торцы и снимаем фаски.
Как из заточного станка сделать гриндер

Как из заточного станка сделать гриндер

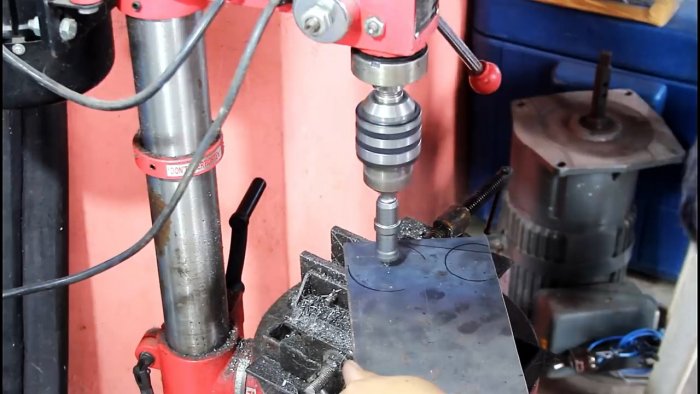

В стальной пластине толщиной 4 мм выполняем на сверлильном станке два одинаковых отверстия. В одно вставляем круглую трубку, выверяем вертикаль, фиксируем магнитным креплением и с тыльной стороны привариваем к пластине.
Как из заточного станка сделать гриндер

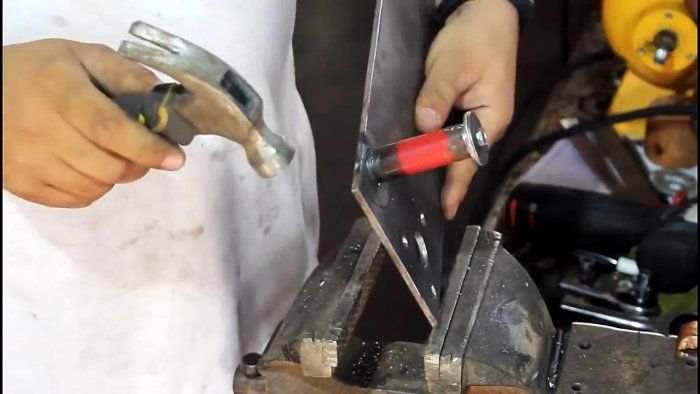

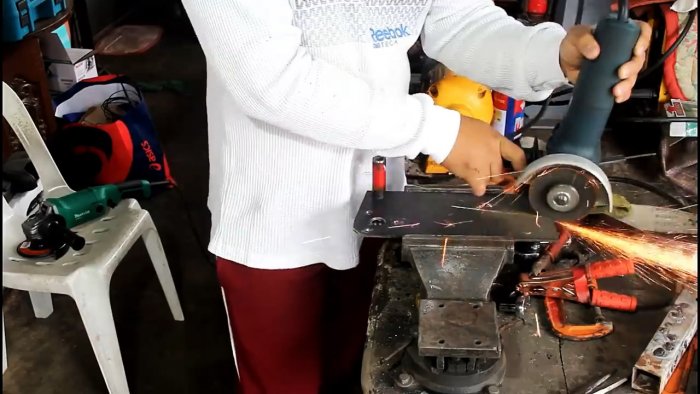

Сверху в трубку запрессовываем заподлицо втулку с резьбой по центру, а пластине болгаркой придаем требуемую в плане форму, скругляем углы и снимаем заусенцы.
Как из заточного станка сделать гриндер

Как из заточного станка сделать гриндер

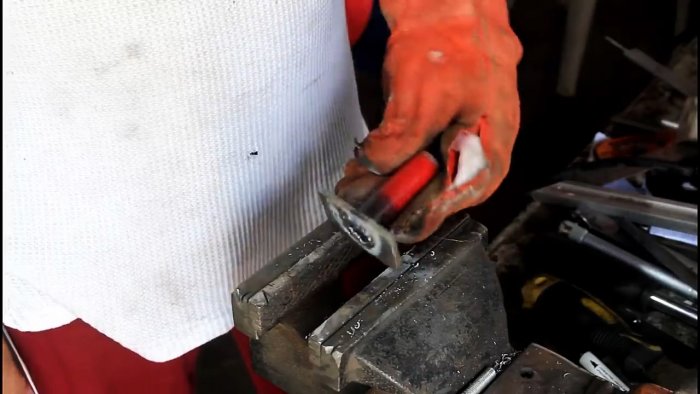

Из такой же пластины вырезаем другой элемент требуемой формы и размеров с двумя отверстиями. На нем будем крепить натяжной ролик. Для этого напрессовываем, пользуясь тисками, на торец второй трубки небольшую прямоугольную пластину с отверстием в центре и соединяем сваркой.
Как из заточного станка сделать гриндер

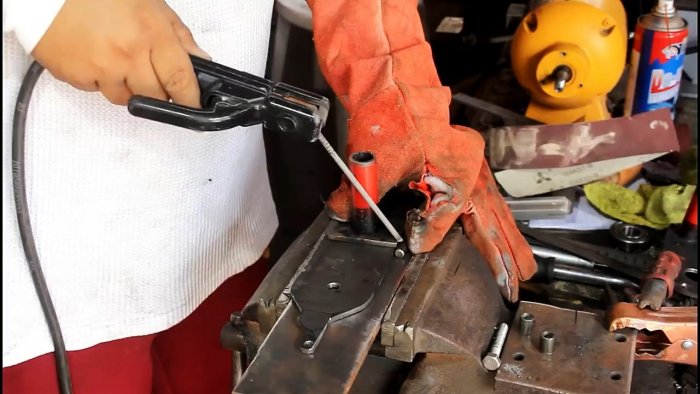

К узкой стороне прямоугольной пластины с трубкой симметрично привариваем металлический стержень. На его концы надеваем две одинаковые втулки, которые привариваем ко второй пластине.
Как из заточного станка сделать гриндер

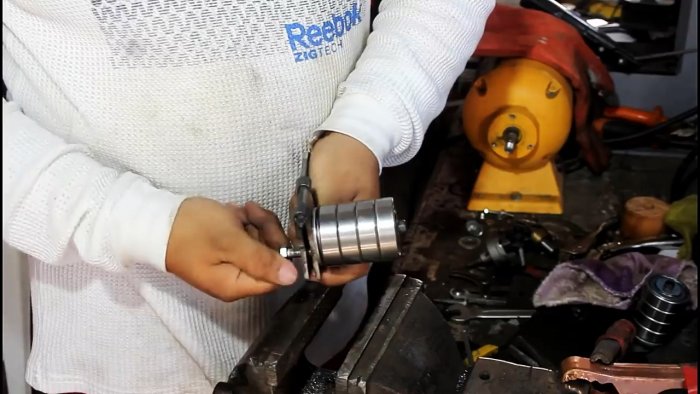

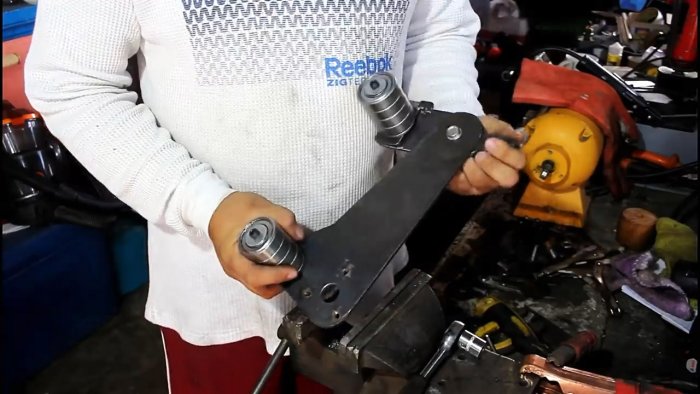

Надеваем на обе трубки последовательно большую и малую шайбы, затем четыре подшипника 6204 и закрепляем их с торца болтом с шайбой. Соединяем эти две части между собой болтом и гайкой. На пазы выступов пластин надеваем пружину растяжения.
Как из заточного станка сделать гриндер

Как из заточного станка сделать гриндер

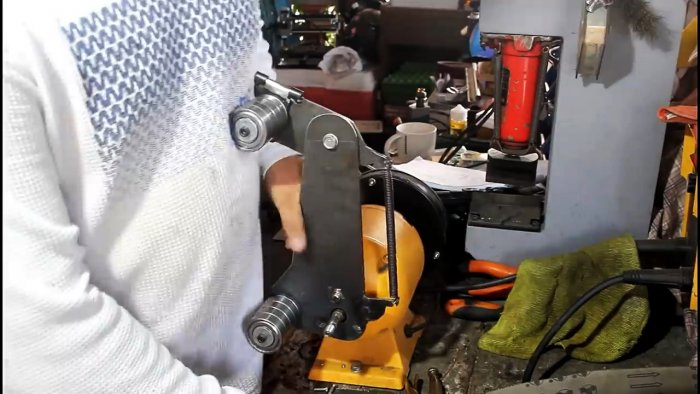

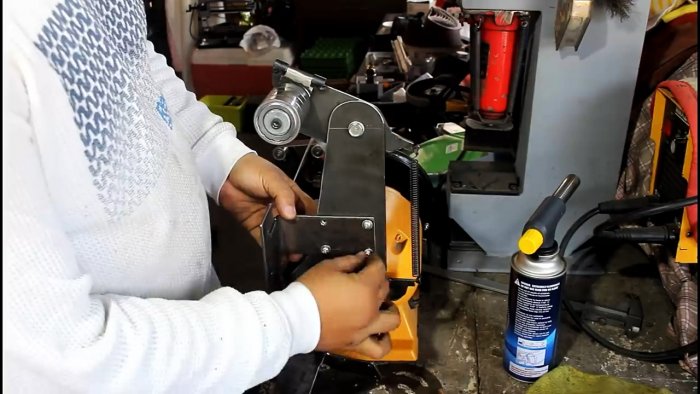

Закрепляем полученный узел к корпусу привода наждака тремя болтами. На конец вала привода надеваем шайбу, деревянный ролик и закрепляем его гайкой с левой резьбой.
Как из заточного станка сделать гриндер

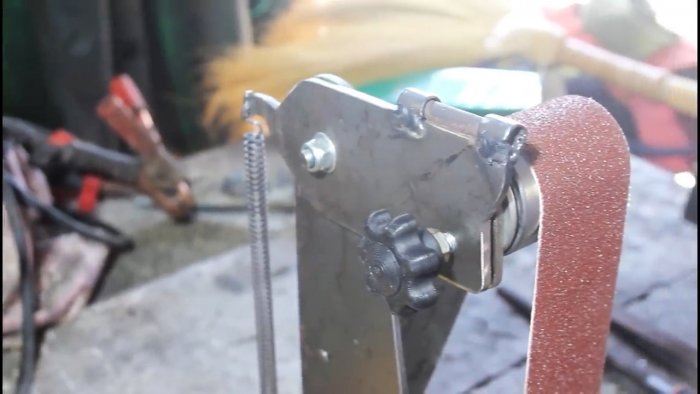

Накидываем на ролики кольцевую наждачную ленту, прижимая рукой натяжной ролик. Вращая ленту, регулировочным винтом центрируем ее. Включаем привод и убеждаемся, что лента не сползает с роликов.

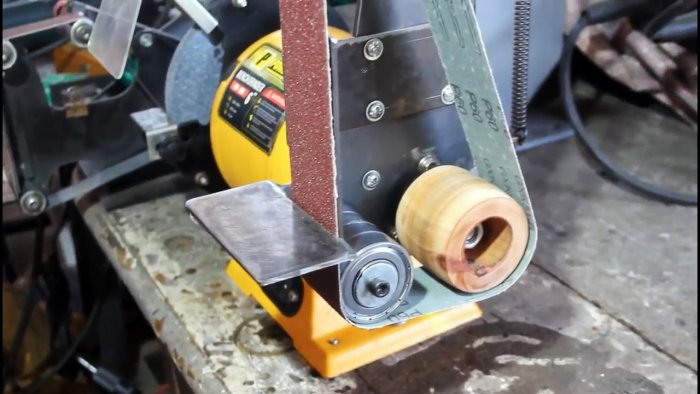

После установки прижимной пластины и рабочего стола, гриндер готов к работе. На нем можно обрабатывать заготовки из дерева, пластика, металлов, включая инструментальную сталь, и затачивать режущий инструмент.
Как из заточного станка сделать гриндер

Как из заточного станка сделать гриндер

Как из заточного станка сделать гриндер

Напоминаем, что при работе на гриндере, необходимо надевать защитные очки и по возможности пользоваться пылеотсосом.
Как из заточного станка сделать гриндер

Как из заточного станка сделать гриндер
