5 полезных идей для сварщика

Выполняя сварку нужно добиваться надежности, точности и аккуратности соединения. Рассмотрим 5 идей, пользуясь которыми удастся достигнуть максимально качественного результата.

Сварка труб разного диаметра под прямым углом

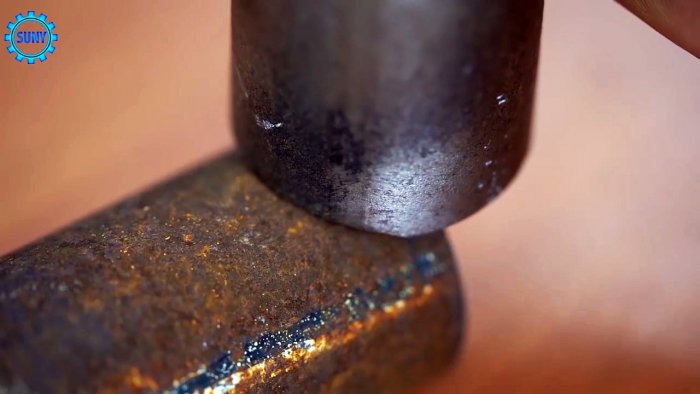

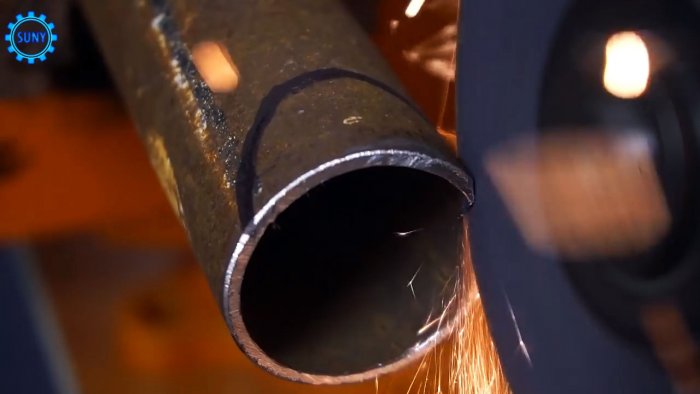

Если нужно приварить под прямым углом к торцу толстой трубы тонкую, следует отметить маркером на большей из них примыкание меньшей.
5 полезных идей для сварщика

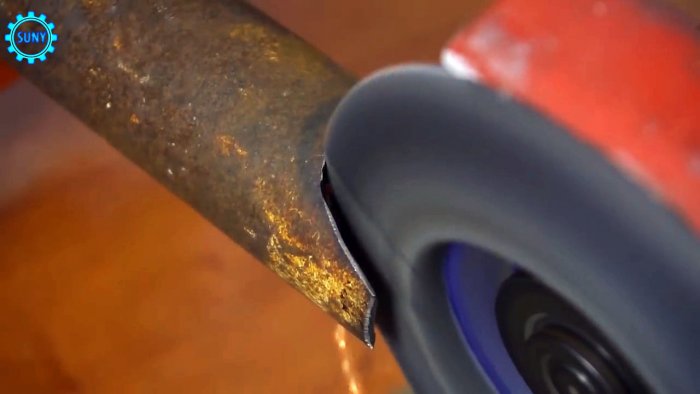

Затем на ней делается фигурный вырез по разметке.
5 полезных идей для сварщика

5 полезных идей для сварщика

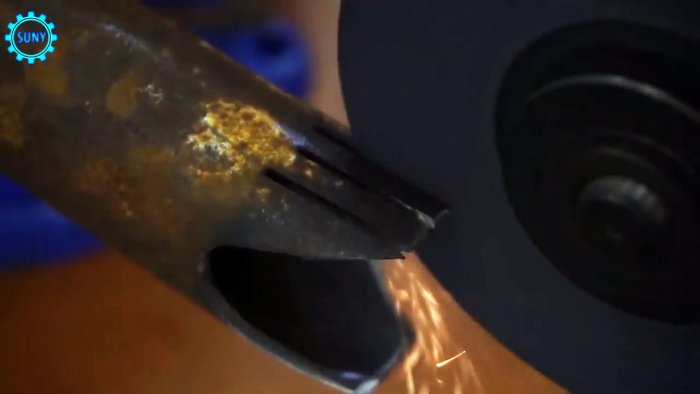

Полученные в результате рожки прорезаются вдоль на несколько сегментов.
5 полезных идей для сварщика

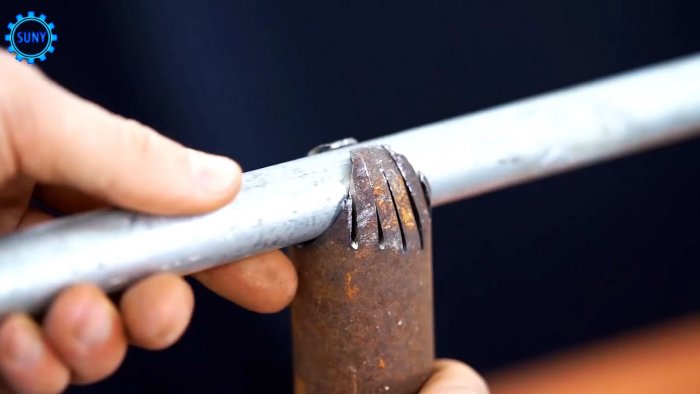

После такой подготовки вкладывается тонкая труба, и сегменты загибаются ударами молотка, обжимая ее.
5 полезных идей для сварщика

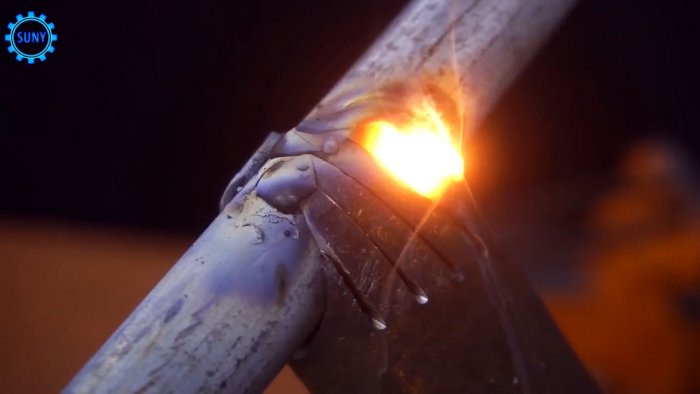

Далее они завариваются, как и стык между трубами.
5 полезных идей для сварщика

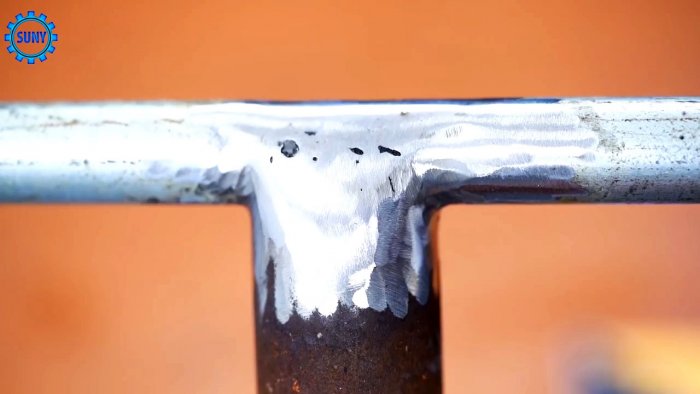

В результате получается очень надежное и аккуратное соединение. Данным способом можно воспользоваться при сварке уличного турника, брусьев и т.д.
5 полезных идей для сварщика

Изгиб П-образного профиля или швеллера

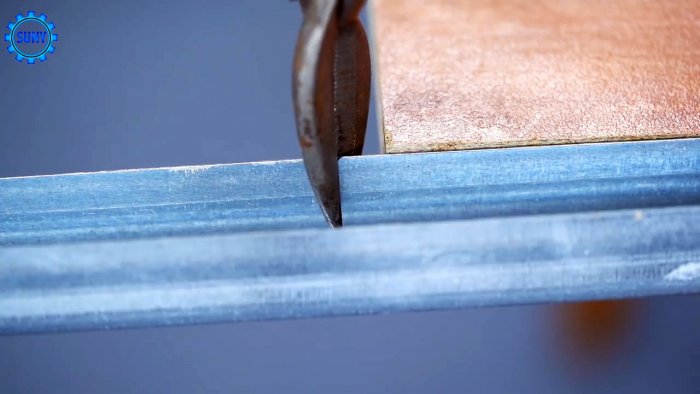

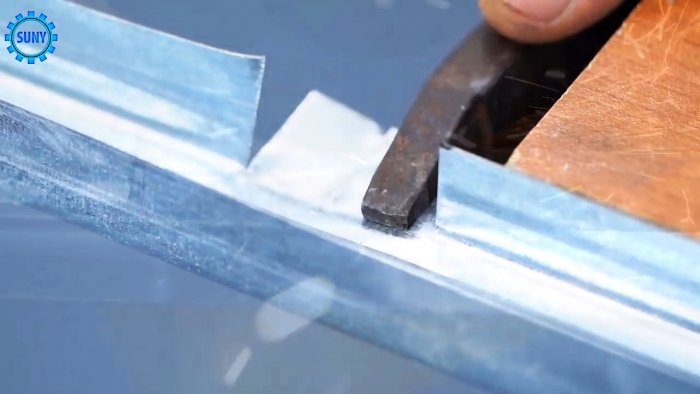

При необходимости согнуть П-образный профиль нужно разрезать его боковую сторону в точке изгиба, затем сделать еще 2 таких же разреза с шагом равным его ширине.
5 полезных идей для сварщика

5 полезных идей для сварщика

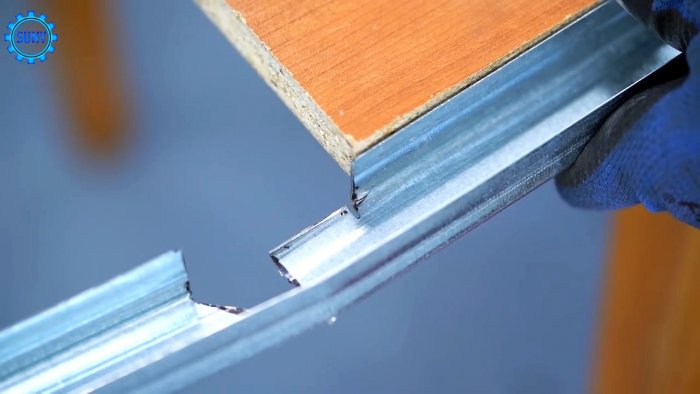

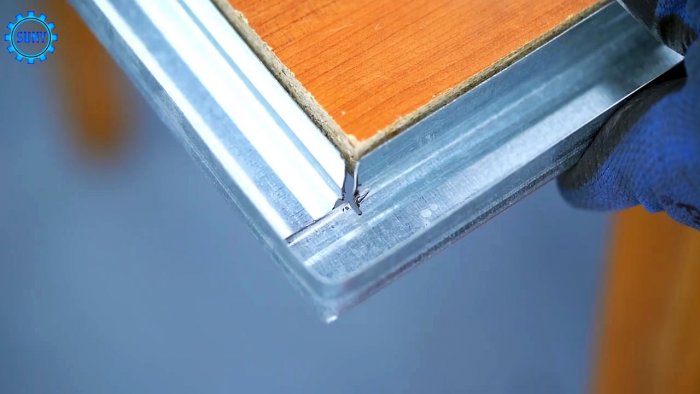

Далее профиль переворачивается дном кверху, и его центральный разрез удлиняется до второй боковины. После этого нужно вырезать диагональ, как на фото, и согнуть его. Этим способом можно сгибать как небольшой швеллер, так и оцинкованный профиль для монтажа гипсокартона.
5 полезных идей для сварщика

5 полезных идей для сварщика

Соединение деталей на электрозаклепки


При сваривании различных деталей, особенно тонкостенных, чтобы металл не повело вместо сплошного шва можно делать точечную сварку. Для этого в одной из деталей сверлится минимум 2 сквозных отверстия.
5 полезных идей для сварщика

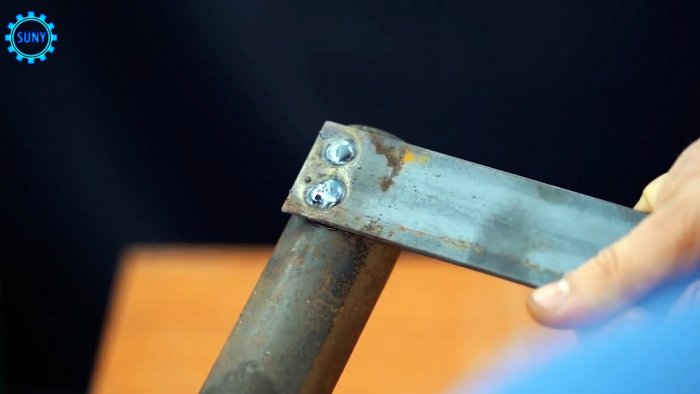

Подготовленная деталь прикладывается по месту, и приваривается электродом через отверстия. В результате получается некоторое подобие заклепок. Такое соединение практически исключает, что деталь поведет при сварке, к тому же оно вполне надежное.
5 полезных идей для сварщика

5 полезных идей для сварщика

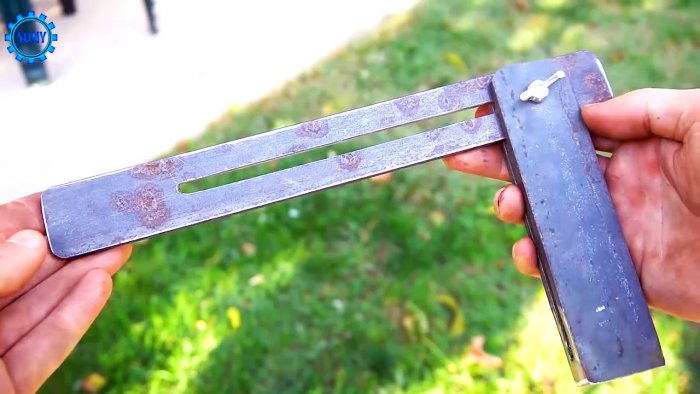

Самодельная малка

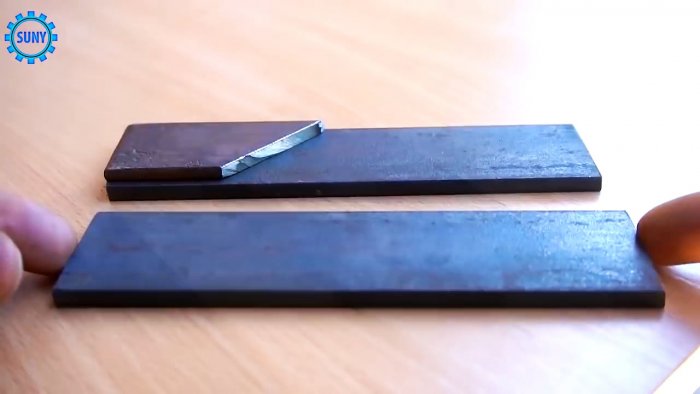

Чтобы точно переносить величину углов из одной конструкции на свариваемые заготовки используется специальный инструмент малка. Обычно такое приспособление крайне хлипкое, поэтому лучше его сделать самому, чем покупать. Для этого берется 2 одинаковых отрезка стальной полосы и маленькая вставка из нее же, но срезанная с одной стороны под углом.
5 полезных идей для сварщика

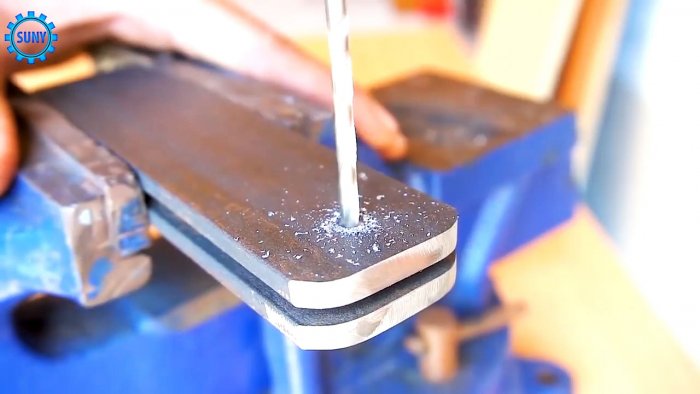

Вставка размещается между двумя заготовками, и они свариваются между собой. Далее из полосы делается линейка с продольным пропилом посредине. Она прикручивается болтом и гайкой с барашком к предыдущей детали через отверстие.
5 полезных идей для сварщика

5 полезных идей для сварщика

5 полезных идей для сварщика

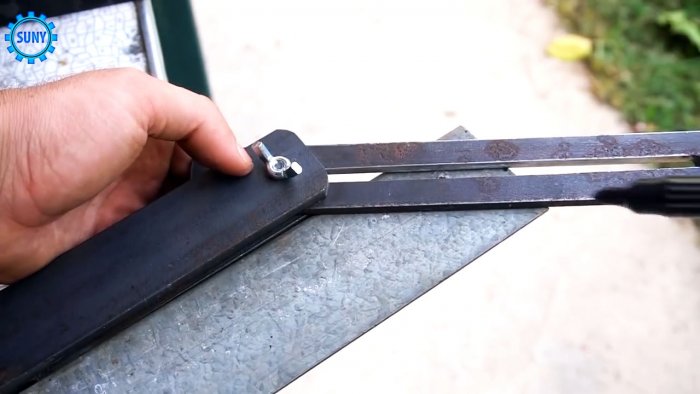

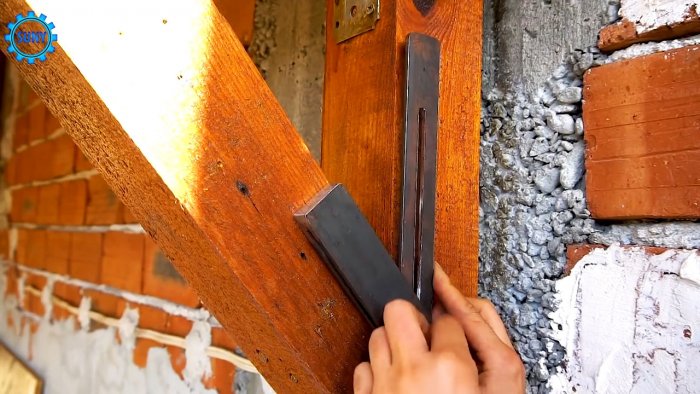

Для использования малки нужно ослабить гайку, выставить стороны под нужный угол, уперевшись в него, после чего зажать ее обратно. Далее инструмент применяется как шаблон.
5 полезных идей для сварщика

5 полезных идей для сварщика

Надежное соединение полосы и трубы под прямым углом


Чтобы приварить полосу к трубе нужно сначала прорезать в ней болгаркой паз соответствующей длины и ширины.
5 полезных идей для сварщика

5 полезных идей для сварщика

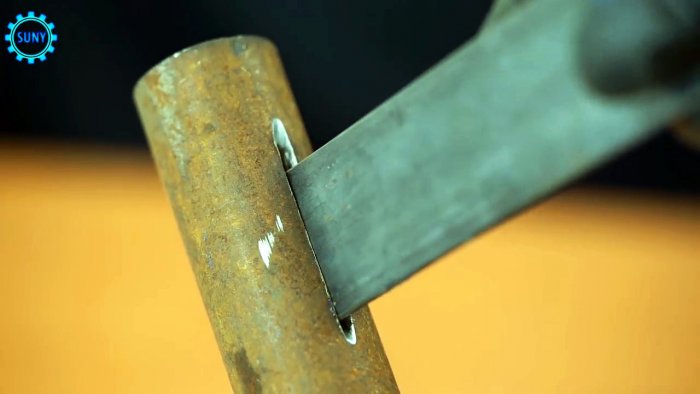

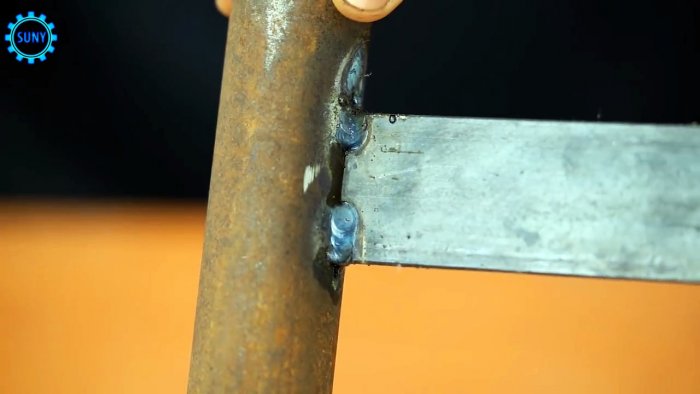

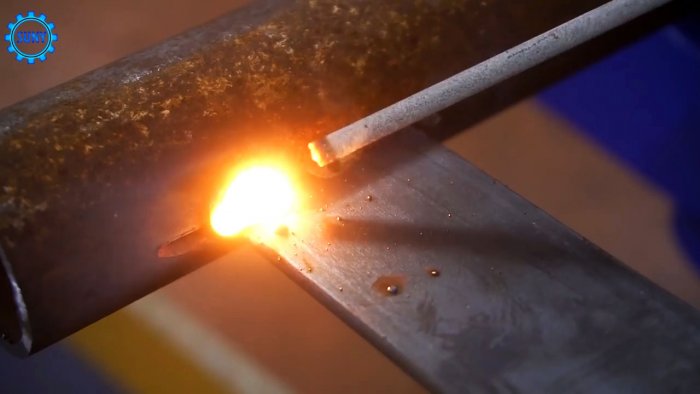

Затем в него вставляется полоса и обваривается. При таком соединении ее уже не вырвет под нагрузкой.
5 полезных идей для сварщика

5 полезных идей для сварщика

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (1)
  1. Сергей K
    #1 Сергей K Посетители 11 апреля 2020 17:39
    1
    1. Трубы обычно сваривают для того чтобы по этим трубам текла какая-то жидкость, чего понятное дело в первом случае не упоминается...

    2. Для такого профиля не нужно так много мудрить

    3. Электрозаклепки хороши, но только не в этом случае, мне такое соединение не кажется надежным.

    4. Это да, идея хорошая, деревянная у меня есть, сделал из бруска и обычной школьной линейки.

    5. И еще раз зачем так мудрить-то? Полоса и труба достаточно толстостенные чтобы можно было просто приварить встык не менее надежно чем показано и гораздо быстрее...
