Сделать надпись на металле иногда бывает интересно. Особенно на подарке близкому человеку, чтобы он радовался и, главное, не забыл кто ему подогнал подарочек и за что.
Связываться с высоким и опасным напряжением не хочется, да и опасно, а вот сделать самому устройство рабочее и не сложное приятно.
Электроискровой карандаш своими руками

Итак, для изготовления понадобятся:
  • Электромагнитное втягивающее реле на 12 В (HCNE1-0530);
  • Корпус от шариковой ручки потолще;
  • Металлический стержень диаметром около 2 мм.;
  • Контакты типа «крокодил» для подключения к источнику напряжения;
  • Сам источник напряжения на 12 В.

Реле я купил самое простое и маленькое для других целей.
Электроискровой карандаш своими руками

Делал автоматическую кормушку для кота, но оказалось, что при контакте с металлом оно отлично искрит. Для электрокарандаша - то что надо. Для нанесения красивых надписей важно иметь удобную форму карандаша. Его должно быть удобно держать в руке, а что удобнее ручки для такого дела? Берём ручку потолще, чтоб в неё уместить реле. У меня была ручка на 10 стержней. Выглядела она примерно вот так.
Ручка хорошая, но в детских руках быстро сломалась. Основное её преимущество в том, что она толстенькая. Почему я её не выкинул? Потому что в неё может влезть реле. Реле не влезло и в корпусе ручки пришлось сделать вырезы, чтобы углы прямоугольного реле встали на своё место.
Электроискровой карандаш своими руками

Электроискровой карандаш своими руками

К реле надо приделать стержень, который и будет непосредственно писать. Я использовал маленькую отвертку для мелких работ. Она всё равно давно провернулась в ручке и не работала. Почему я её не выкинул? Потому что её можно с небольшой доработкой использовать как стержень для электрокарандаша.
Электроискровой карандаш своими руками

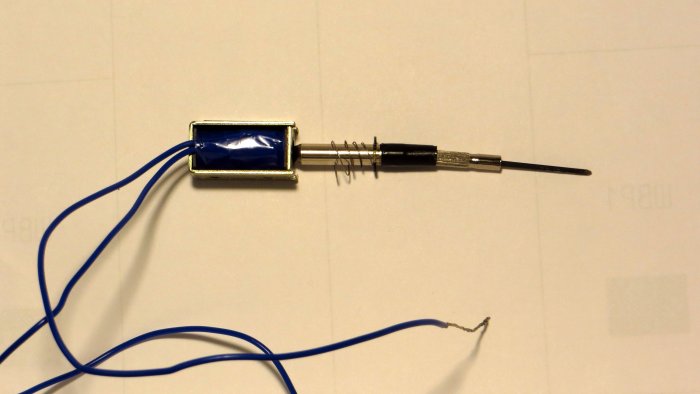

Со штоком реле доработанный стержень соединил кусочком проволоки длиной 5 мм от большой скрепки и, чтоб он не выпадал, обмотал изолентой.
Электроискровой карандаш своими руками

Вообще вместо отвёртки можно использовать разогнутую большую скрепку или проволоку диаметром 1,5 … 2,0 мм. Проволоку на конце загнуть колечком.
Осталось только собрать всё.
Электроискровой карандаш своими руками

У меня реле вставилось в обе половинки довольно туго и не пришлось укреплять, но, если чуть болтается, можно всё укрепить изолентой или скотчем. Один провод присоединить к металлической части корпуса реле, а второй провод выпустить наружу и присоединить к нему «крокодил». Ах да – надо ещё чуть заточить кончик стержня и, если использовали проволоку, накрутить небольшое утолщение из изоленты.
Электроискровой карандаш своими руками

Утолщение не даст стержню-перу слишком далеко вылезти из ручки. Стержень при полностью втянутом положении должен торчать примерно на 10 мм и вытягиваться еще на 5 мм. Как раз утолщение и не должно пролезть в носик ручки внутри.
Можно приступать к писанине. Или к рисованию, но электрокарандашу нужно напряжение и отлично подходит для этих целей аккумулятор от шуруповерта.
Погонять аккумулятор всегда полезно. Чтоб он не застаивался и не терял форму. Подключаем карандаш к аккумулятору. Второй провод от батареи присоединяем к металлическому предмету, на котором будут наши художества, и пишем.
Электромагнитное реле не имеет полярности присоединения, но для карандаша правильно присоединить плюс и минус важно.
Когда мы подключенным карандашом касаемся подключенного к другой клемме предмета возникает искра и цепь замыкается. Реле срабатывает и втягивает стержень-перо внутрь ручки. Цепь размыкается и опять с икрой. Реле отключается и пружина выталкивает перо до касания предмета. Цепь замыкается, размыкается и всё искрит и искрит. Цикл повторяется пока вы держите ручку на месте. А вы её не держите на месте, а уже пишите, пишите.
Электроискровой карандаш своими руками

Искра — это маленькая дуга плазмы и она оставляет на металле хорошо заметную отметину. Ведёте перо медленно – надпись более выраженная, ведёте быстро – менее заметная. Минута работы и уже видимый отличный результат.
Электроискровой карандаш своими руками

Спасибо.

Смотрите видео


Видно как быстро и легко получается отличная стойкая надпись.

Антонов Александр
Г. Самара.
