Как быстро сделать трансформатор 100 Вт из динамиков

Сделать мощный понижающий трансформатор для различных нужд не так уж и сложно. Для этого понадобятся части сердечника пары старых нерабочих динамика.
Основной плюс самодельного трансформатора заключается в том, что вы сами можете изначально задать ему необходимые параметры.

Понадобится


  • Пара сердечников от старых динамиков.
  • Каркас катушки, в роли которой выступает катушка от припоя или проволоки.
  • Проволока 0,25 мм.
  • Проволока 0,85 мм.
  • Малярный скотч.

Как быстро сделать трансформатор 100 Вт из динамиков

Изготовление трансформатора


Сверлим отверстие ближе к центру катушки под проволоку.
Как быстро сделать трансформатор 100 Вт из динамиков

Продеваем проволоку и наматываем ей равномерно 1200 витков.
Как быстро сделать трансформатор 100 Вт из динамиков

Сверлим отверстие под второй выход проволоки. Зачищаем концы и замеряем сопротивление.
Как быстро сделать трансформатор 100 Вт из динамиков

84 Ома для сети с напряжением 230 В будет нормальным.
Берем малярный скотчи и изолируем первичную обмотку. Ширину подрезаем ножницами.
Как быстро сделать трансформатор 100 Вт из динамиков

Как быстро сделать трансформатор 100 Вт из динамиков

Наматываем вторичную обмотку проводом 0,85 мм. Количество витков для 12 В - 65.
Как быстро сделать трансформатор 100 Вт из динамиков

Изолируем обмотку. Сверху приклеиваем на проволоку первичной обмотки скотч, изолируя их от сердечника.
Как быстро сделать трансформатор 100 Вт из динамиков

Чтобы сердечник плотно вошел в каркас, наматываем на него немного малярного скотча.
Как быстро сделать трансформатор 100 Вт из динамиков

И устанавливаем оба сердечника сверху и снизу
Как быстро сделать трансформатор 100 Вт из динамиков

Трансформатор готов. Остаться подключить вилку питания к первичной обмотке.
Как быстро сделать трансформатор 100 Вт из динамиков

Как быстро сделать трансформатор 100 Вт из динамиков

Проверка. В роли нагрузки используется 100 ваттная галогеновая лампа.
Как быстро сделать трансформатор 100 Вт из динамиков

Через диод был подключен трансформатор мощностью 250 Вт.
Как быстро сделать трансформатор 100 Вт из динамиков

Заключение


Данный трансформатор желательно использовать как временное решение, так он обладает низким КПД, возможно нагревание сердечника ввиду сильных вихревых токов.

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (2)
  1. Антон Панкратов
    #1 Антон Панкратов Посетители 13 ноября 2019 16:54
    2

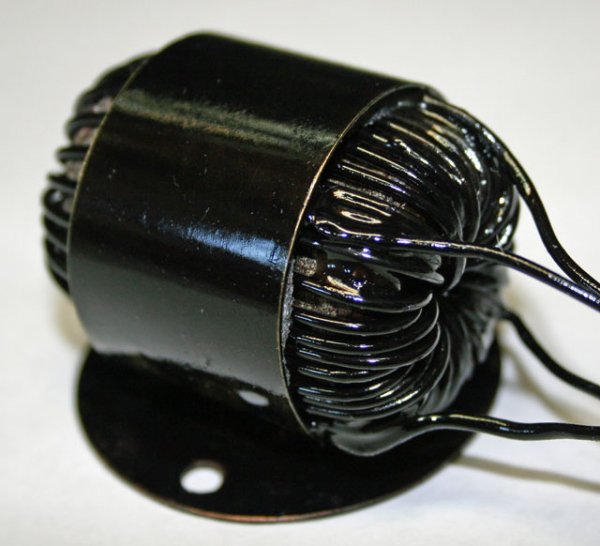

    это очень спорное решение,так как сердечники от динамиков из хорошей стали,но токи Фуко будут пробовать их расплавить!Гораздо лучше-собирать трансформатор например из железных секций ЭПРА,пусковых дросселей от длинных люминесцентных ламп!Или проволочный сердечник,из пучка нарезанной 1мм проволоки(100 лет назад такой трансформатор называли ежевым,за его иголки-проволочки.проволочки-иглы для работы должны быть свернуты в кольцо и снаружи фиксированы изолентой или лейкопластырем описание подробно есть на канадском форуме https://canadianvintageradio.com/cvrs-forums/topic/home-brew-hegehog-audio-interstage-transformer-2/
