Мощный электромагнит из микроволновки
С помощью кран-балки легко перемещать стальные детали по помещению: быстро и без усилий. Вот только чаще всего эти детали имеют абсолютно разную форму, и крепить их обвязкой крайне не удобно, порой даже не возможно. Для этого предлагаем собрать несложный электромагнит из нескольких микроволновок, которые всегда в изобилии валятся на любых свалках.

Понадобится


  • Стальной круг толщиной 10 мм минимум и в диаметре 200 мм.
  • Стальная полоса шириной 40 мм.
  • Эпоксидная смола.
  • Рым-болт с гайкой.
  • Ну и естественно три микроволновых печи.

Мощный электромагнит из микроволновки

Изготовление мощного электромагнита для кран-балки своими руками

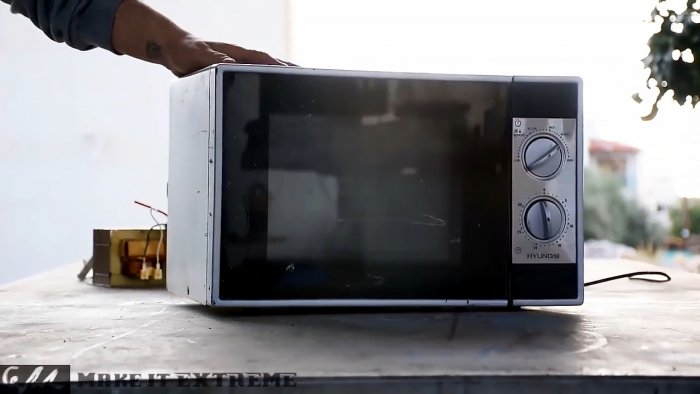

Необходимо разобрать все микроволновки и вытащить из них соответственно 3 трансформатора.
Мощный электромагнит из микроволновки

Трансформатор состоит «Ш»-образного магнитопровода, приваренного к «I»-образному магнитопроводу.
Болгаркой срезаем швы у каждого трансформатора. «I»-образный магнитопровод нам больше не понадобится.
Мощный электромагнит из микроволновки

Мощный электромагнит из микроволновки

Снимаем все обмотки. Их обычно три: сетевая на 220 В, низковольтная на 6 В и высоковольтная на 2500 В. Оставляем только сетевую.
Мощный электромагнит из микроволновки

Снимать их пришлось все, потому, что сетевая обмотка идет первая, а остальные уже идут за ней и по другому к ним не подобраться.

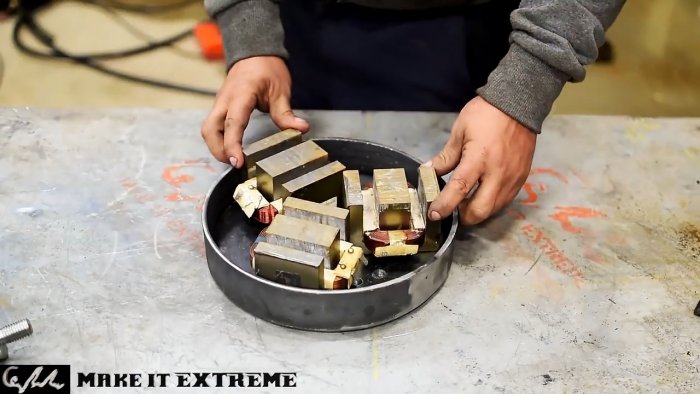

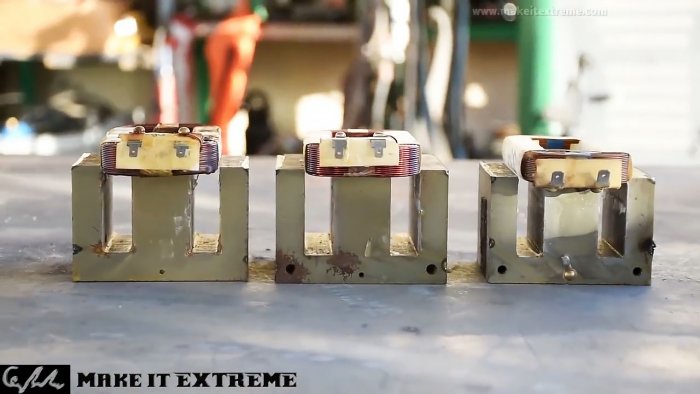

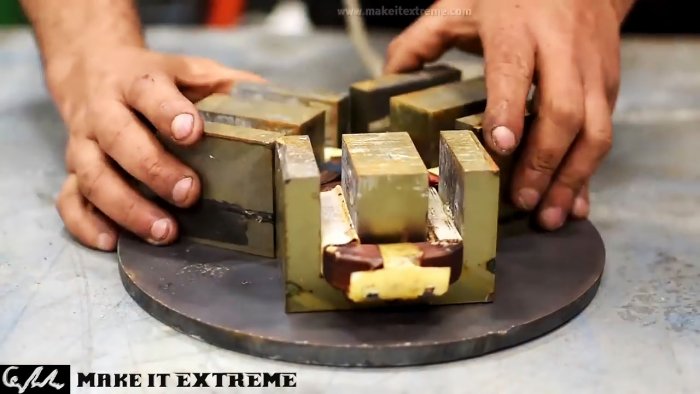

Запрессовываем обмотку на 220 В обратно. Ставим трансформаторы на круг и проверяем чтобы все они умещались и не выступали.
Мощный электромагнит из микроволновки

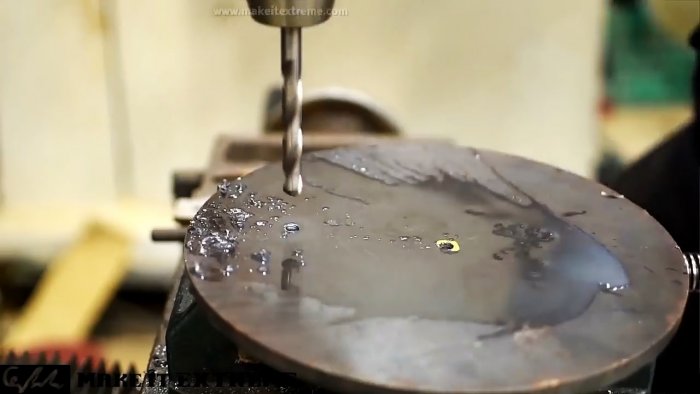

В стальном круге сверлим два отверстия: одно под провод питания сбоку, второе точно по центру для крепления.
Мощный электромагнит из микроволновки

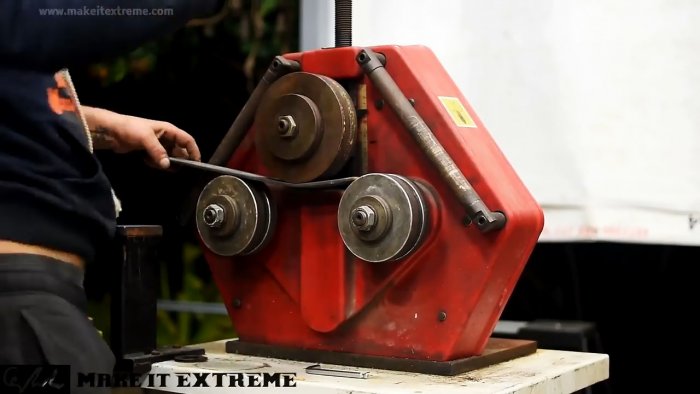

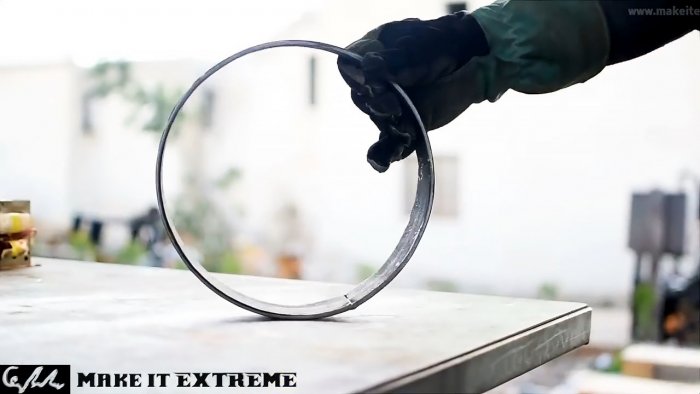

Изготавливаем корпус электромагнита. Из стальной полоски на гибочном станке делаем круг по диаметру основания.
Мощный электромагнит из микроволновки

Мощный электромагнит из микроволновки

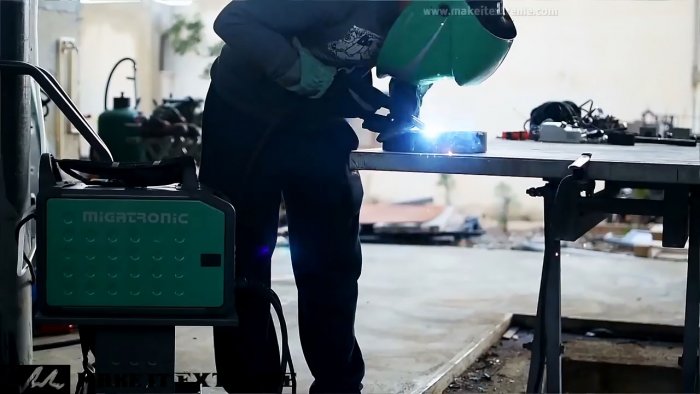

Привариваем его к основанию.
Мощный электромагнит из микроволновки

В центральное отверстие вставляем рым-болт.
Мощный электромагнит из микроволновки

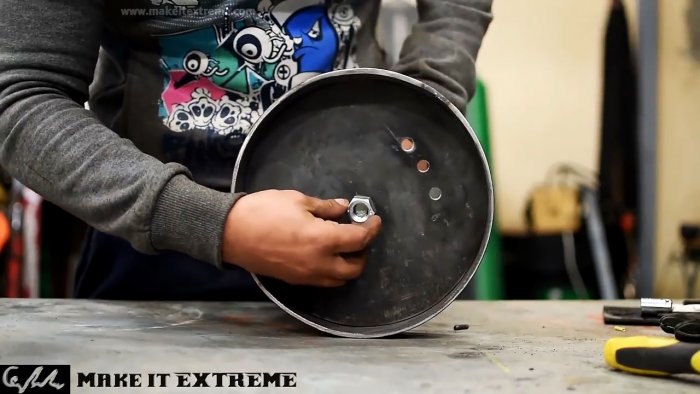

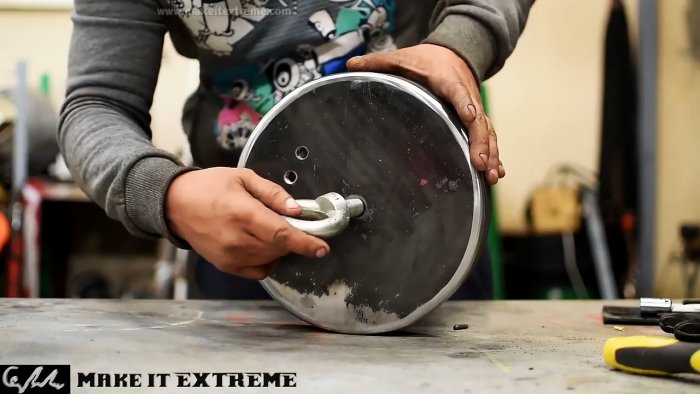

Фиксируем с другой стороны гайкой и привариваем все сваркой.
Мощный электромагнит из микроволновки

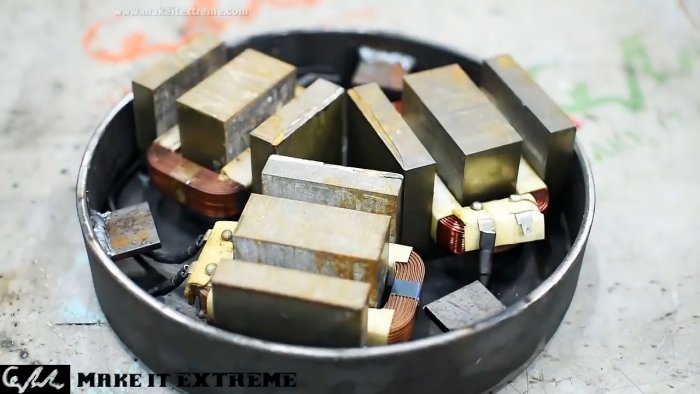

Устанавливаем сердечники трансформаторов с обмотками. Обратите внимание, что сердечники выступают за кольцо корпуса основного электромагнита. О обмотки хорошо скрывается за кольцом.
Мощный электромагнит из микроволновки

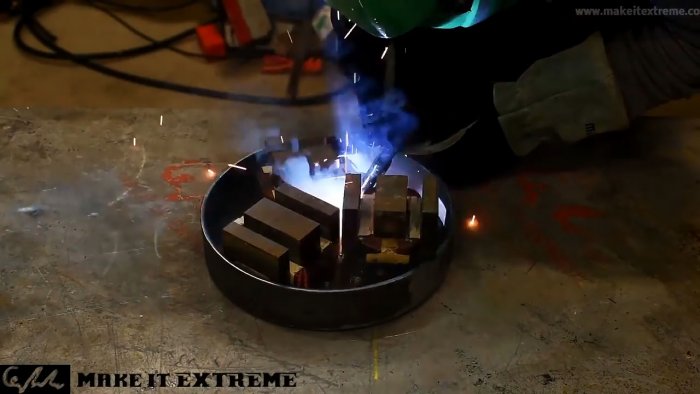

Привариваем сердечники к основанию.
Мощный электромагнит из микроволновки

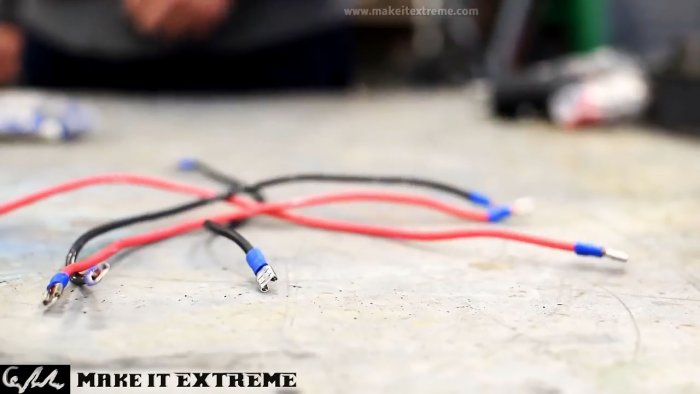

Собираем схему. Соединяем все обмотки паралельно друг другу.
Мощный электромагнит из микроволновки

Мощный электромагнит из микроволновки

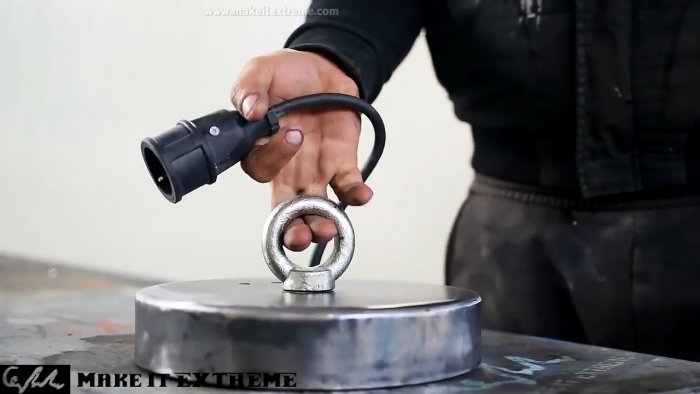

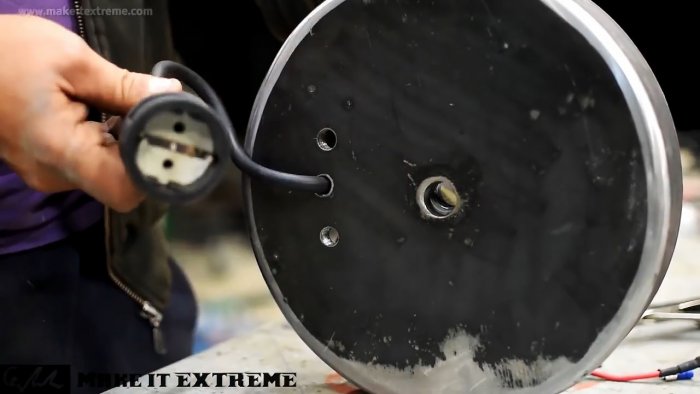

Подключаем розетку питания.
Мощный электромагнит из микроволновки

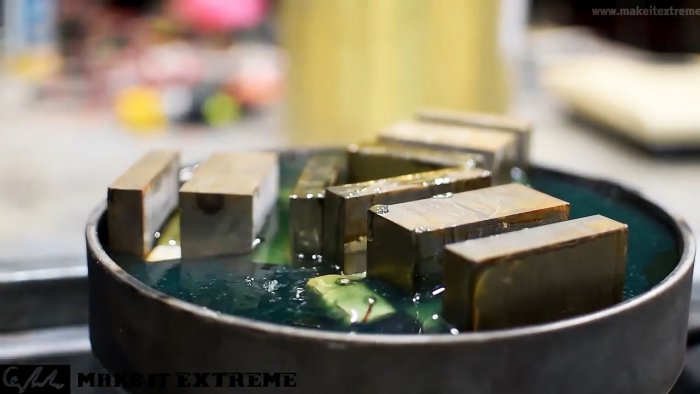

Пустую область заливаем предварительно разведенной эпоксидной смолой. Для прочности в нее введен наполнитель - сухой цемент.
Мощный электромагнит из микроволновки

Ждем полного затвердевания.
Мощный электромагнит из микроволновки

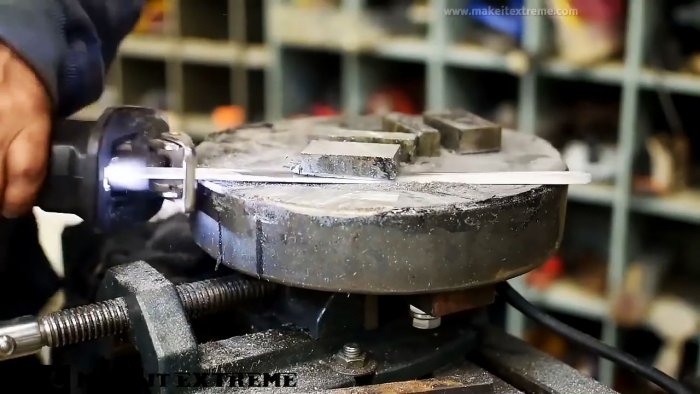

Торчащие прямоугольники электромагнита срезаем сабельной электропилой.
Мощный электромагнит из микроволновки

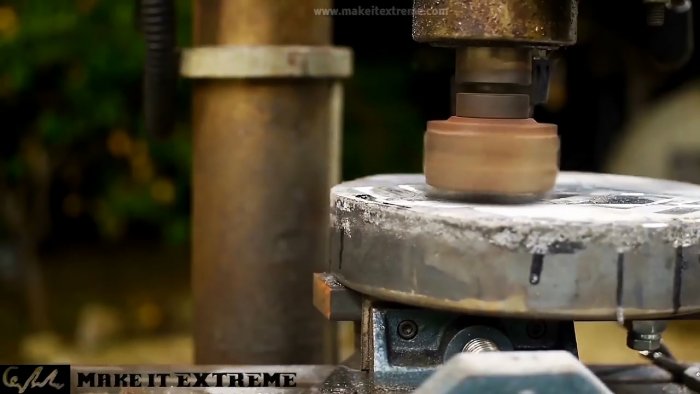

Для ровности фрезеруем.
Мощный электромагнит из микроволновки

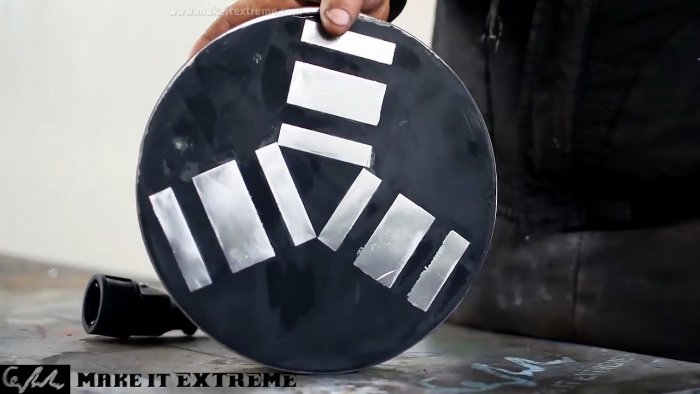

Электромагнит почти готов.
Мощный электромагнит из микроволновки

Мощный электромагнит из микроволновки

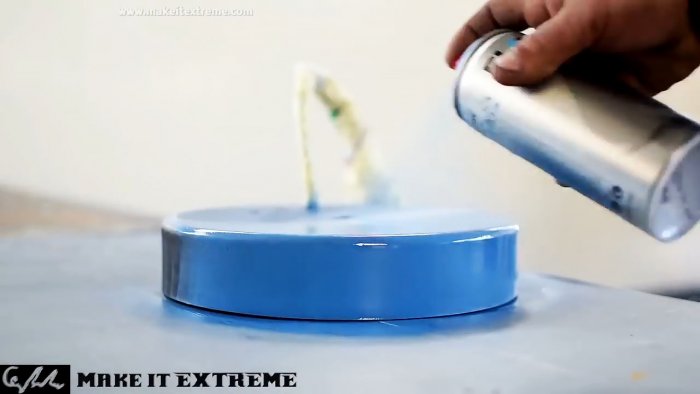

Осталось только покрасить и переходить к испытаниям.
Мощный электромагнит из микроволновки

Результат и испытания электромагнита

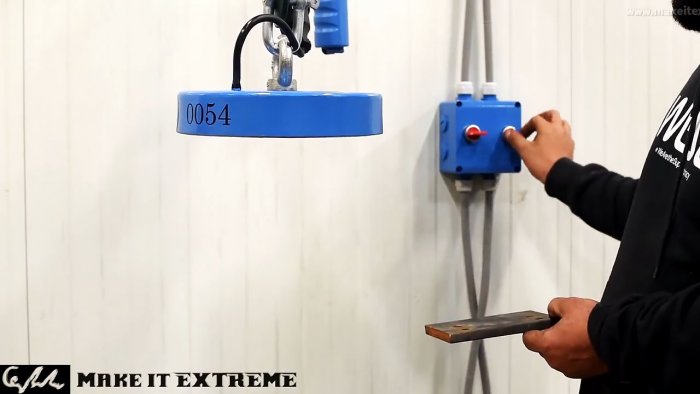

Расчетная электрическая мощность получилась порядка 2,7 кВт. Это хорошее значение, так как сеть любой мастерской способна выдержать подобные нагрузки. Включаем и проверяем.
Мощный электромагнит из микроволновки

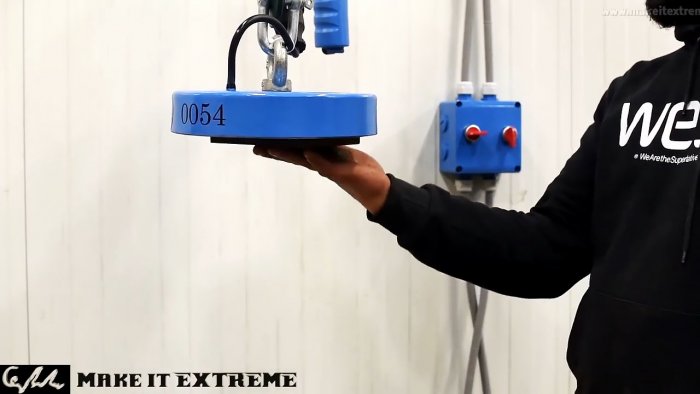

Держит отлично.
Мощный электромагнит из микроволновки

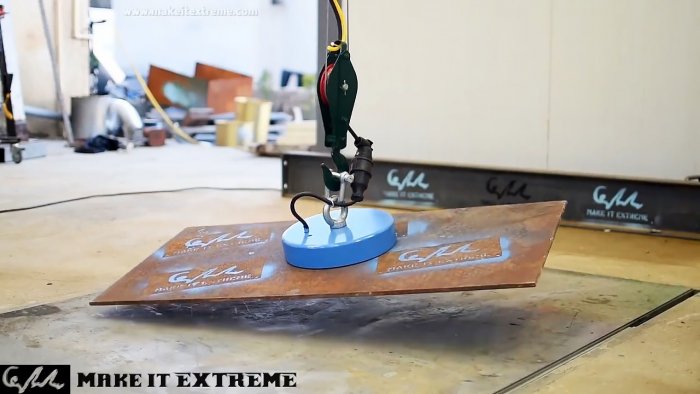

Теперь стальной лист массой 25 кг.
Мощный электромагнит из микроволновки

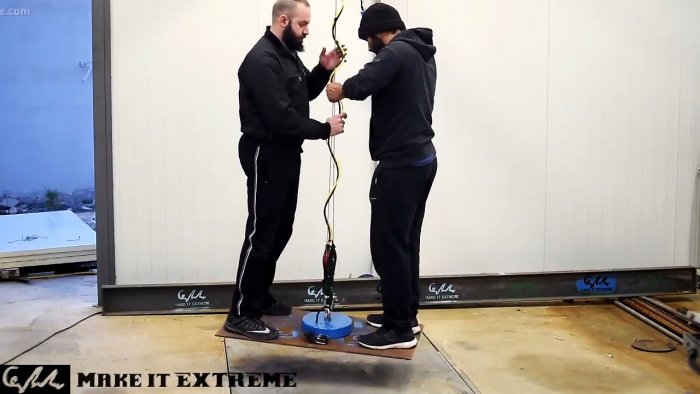

И к этой нагрузке ещё два человека общей массой 170 кг.
Мощный электромагнит из микроволновки

Итого держит 200 кг вполне уверенно, может и больше.

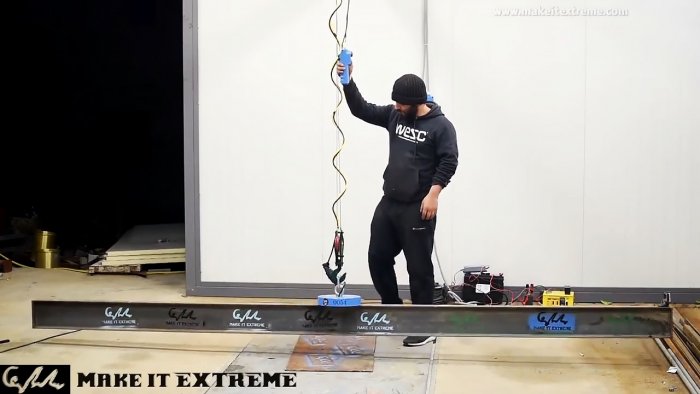

Легко поднимает широкую двутавру массой около 80 кг.
Мощный электромагнит из микроволновки

В общем, для кузницы, мастерской вещь просто отличная, чтобы делать все быстро и просто. Теперь не нужно ничего крепить, достаточно включить электромагнит и передвинуть тяжелую деталь куда нужно.
