Заклепочный блок из рельсовой подкладки

Заклепки под молоток альтернатива сварки или резьбового соединения. Чтобы они держали надежно, нужно их правильно подобрать. Стандартные клепки подходят не всегда, поэтому иногда предпочтительней их делать самостоятельно. Для этого существует специальный заклепочный блок, который можно изготовить в гараже или мастерской. Он позволяет создавать разные по длине и диаметру заклепки высокого качества.
Заклепочный блок из рельсовой подкладки

Материалы и инструменты


Чтобы сделать блок будет использовано:
  • стальную пластину толщиной от 1 см и более;
  • 2 болта с гайками;
  • масло;
  • набор сверл по металлу;
  • болгарка с отрезным кругом;
  • дрель или сверлильный станок;
  • тиски;
  • шлифовальный станок.

Процесс сборки блока


Заклепочный блок из рельсовой подкладки

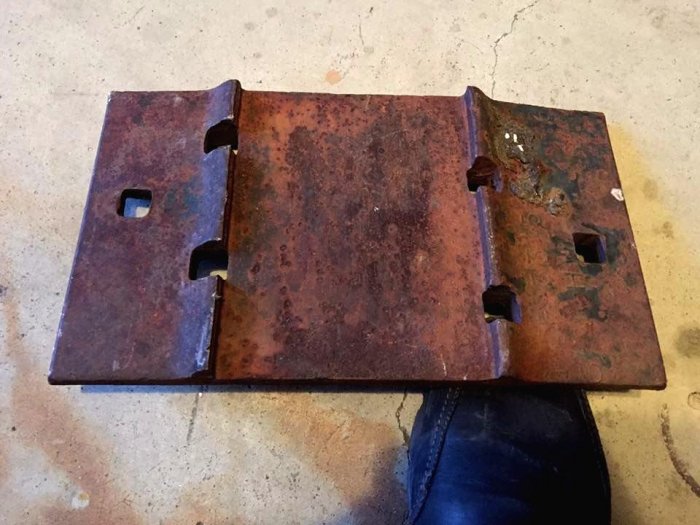

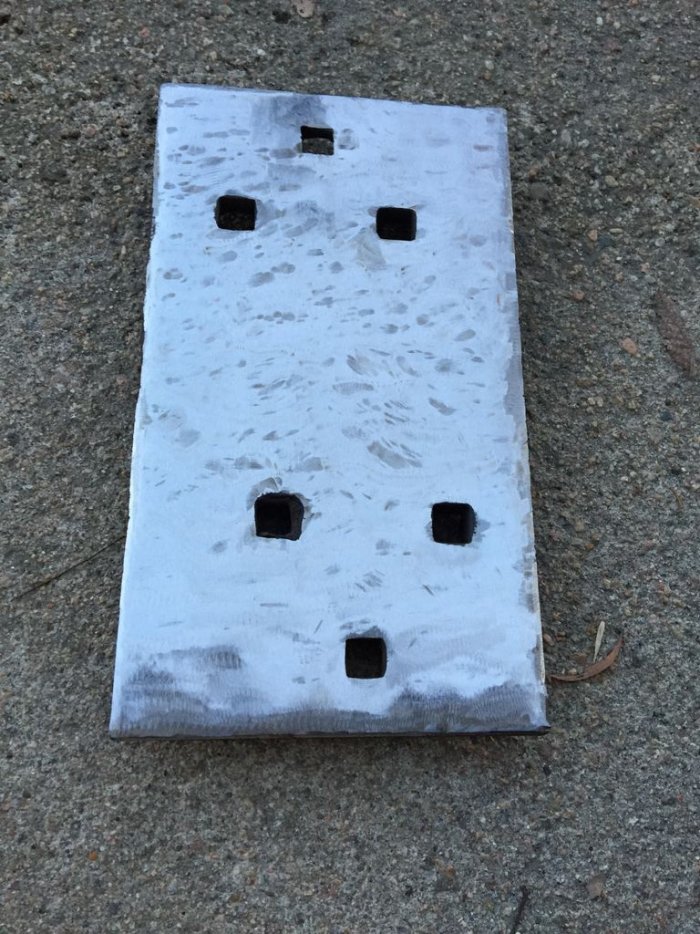

В качестве основы для блока будет использована старая подкладка с железной дороги. Она очень толстая, поэтому подойдет идеально. Гладкую сторону плиты нужно отшлифовать. Поскольку сталь хорошая, то даже на станке это делать сложно и долго.
Заклепочный блок из рельсовой подкладки

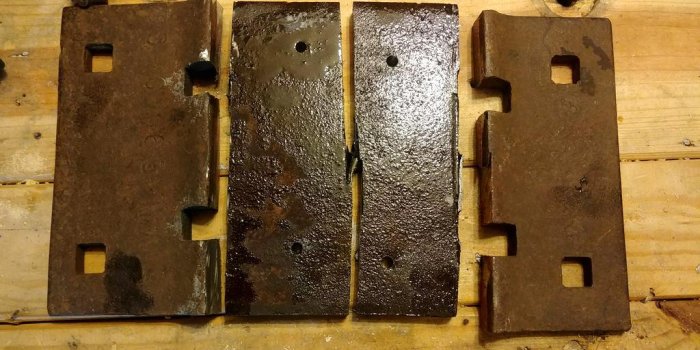

Далее болгаркой нужно отрезать рельефные края подкладки. Центральная заготовка перерезается вдоль еще на 2 одинаковые половины. Их нужно сложить вдвое, гладкими сторонами внутрь. Совместив 3 стороны пластин, они зажимаются струбциной или тисками.
Заклепочный блок из рельсовой подкладки

Сложенные заготовки сверлятся, чтобы их стянуть парой болтов. Сверло греется, поэтому нужно периодически подливать масло и иногда останавливаться, чтобы оно остыло. Сделав два отверстия, пластины плотно притягиваются болтами.
Заклепочный блок из рельсовой подкладки

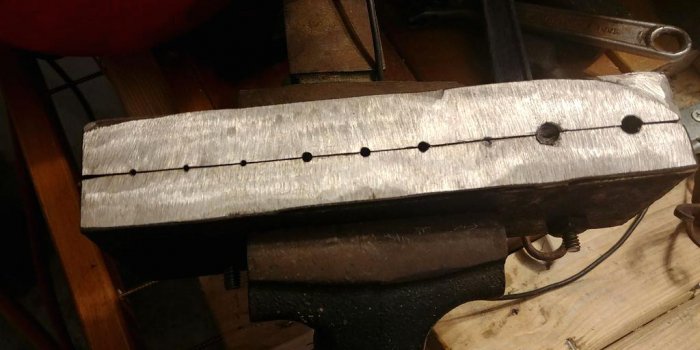

Выставив сложенный блок на торец, длинной ровной стороной вверх, следует проделать формовочные отверстия под заклепки. Сверлить нужно в центре на стыке плит. Для этого используются сверла того диаметра, которого нужны заклепки. Глубина отверстий будет соответствовать длине клепок. Во время сверления нужно будет периодически подтягивать затяжку пластин, поскольку резьба болтов отпускается от вибрации.
Заклепочный блок из рельсовой подкладки

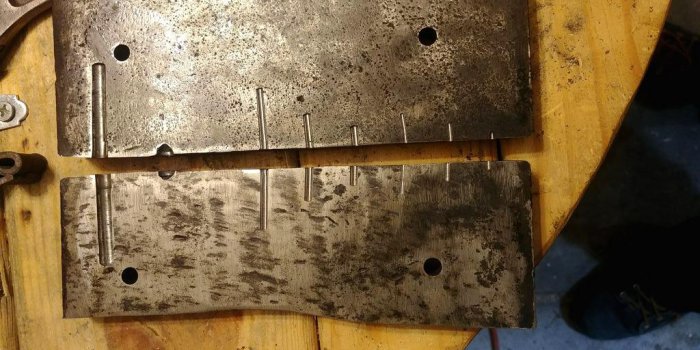

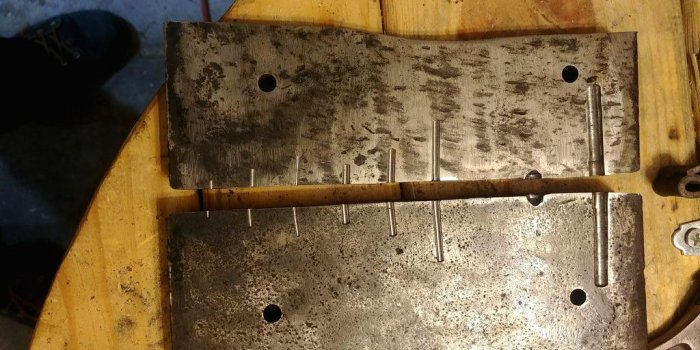

Сделав нужное количество шаблонов под клепки, блок следует разобрать, чтобы вычистить от стружки. Собрав его обратно, понадобиться прошлифовать торец с отверстиями, добившись одной плоскости сложенных плит.
Заклепочный блок из рельсовой подкладки

Заклепочный блок из рельсовой подкладки

Как пользоваться блоком


Заклепочный блок из рельсовой подкладки

В отверстие под заклепку блока вставляется прут из мягкой стали, латуни или меди. Его толщина должна соответствовать диаметру шаблона. Далее прут срезается немного выше поверхности блока. Длина выступающего хвостика должна составить 1,5 диаметра прутка. Уперев блок в наковальню или колоду нужно бить молотком со скругленным бойком по заготовке заклепки. Ее мягкий металл деформируется, формируя шляпку. Готовая заклепка выпадает при ослабевании затяжки болтов между пластинами. При желании можно гравером подписать диаметры отверстий на блоке.
