Необычный способ извлечения обломанной шпильки

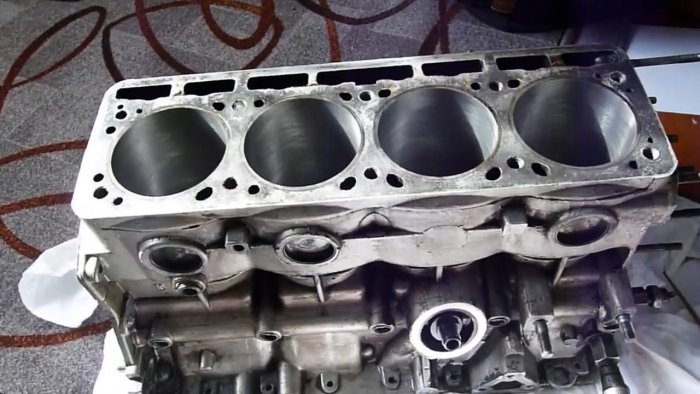

При снятии головки с блока цилиндров случаются обломы шпилек. Это распространенная проблема, для решения которой применяется много способов. Проще всего использовать экстрактор для выкручивания сломанных болтов, но и он помогает не всегда. В таком случае приходится стучать по обломышу, приваривать к нему болт и пытаться выкрутить за него. Это почти всегда помогает, но существует, пускай и малая, вероятность разломать блок. Если его замена стоит несколько тысяч долларов, то это крайне неприятно. Чтобы так не рисковать, можно удалить обломыш химическим способом. Он долгий, но безопасный.
Необычный способ извлечения обломанной шпильки

Материалы и инструменты:


  • набор сверл;
  • лимонная кислота;
  • сухой воздушный ТЭН 1 кВт или более;
  • капельница;
  • шприц;
  • терморегулятор с выносным датчиком.

Извлечение обломыша шпильки

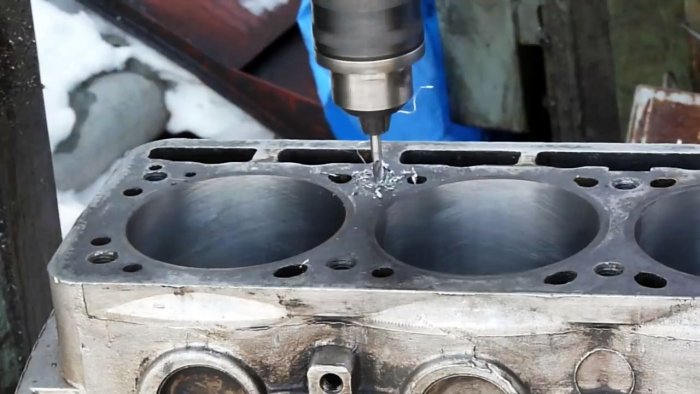

Используя дрель, а лучше сверлильный станок, нужно просверлить центр обломыша тонким сверлом на всю глубину.
Необычный способ извлечения обломанной шпильки

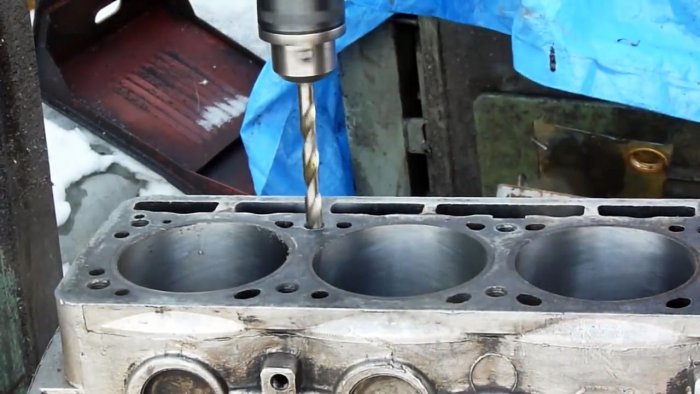

Затем отверстие расширяется сверлом с большим диаметром.
Необычный способ извлечения обломанной шпильки

Желательно делать проходы сверлами с увеличением их толщины на 1 мм. В таком случае исключается риск, что одно из них сломается от нагрузки и останется в шпильке, что создаст много проблем. Расширять отверстие нужно до тех пор, пока обломыш не будет полностью высверлен и в блоке останется только его резьба. Очень важно не зацепить сверлом резьбы блока.

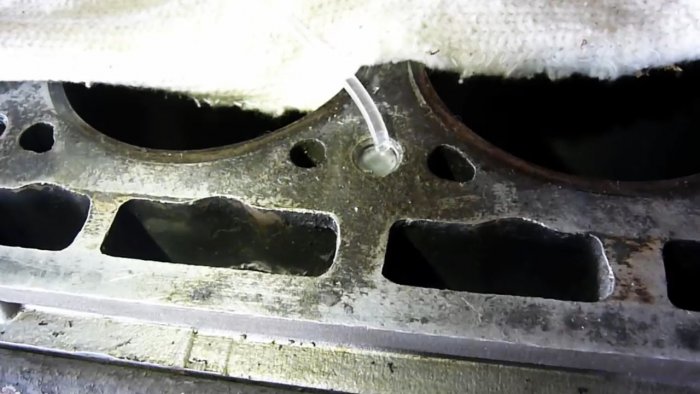

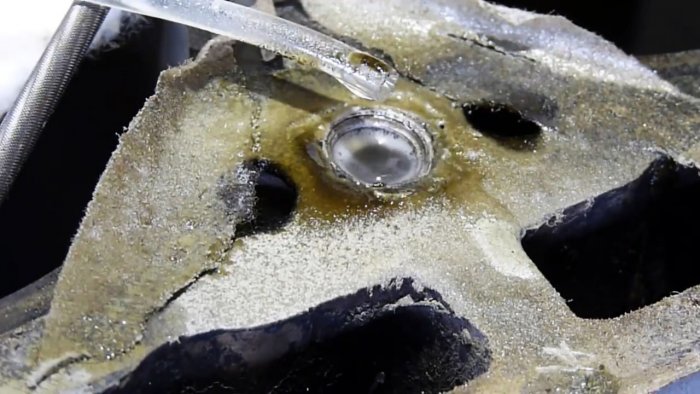

После сверления в полученное отверстие заливается крутой раствор лимонной кислоты. Жидкость будет испаряться, поэтому через капельницу выставляется подача капель, чтобы поддерживать заданный объем раствора.
Необычный способ извлечения обломанной шпильки

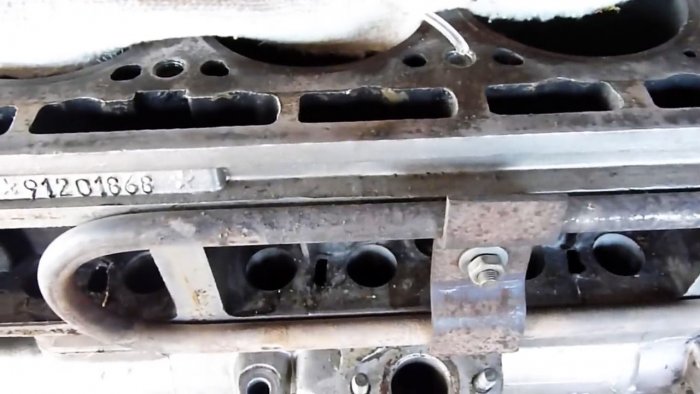

Одновременно с подачей кислоты нужно обеспечить нагрев блока. Для этого к нему вплотную прикладывается ТЭН сухого типа.
Необычный способ извлечения обломанной шпильки

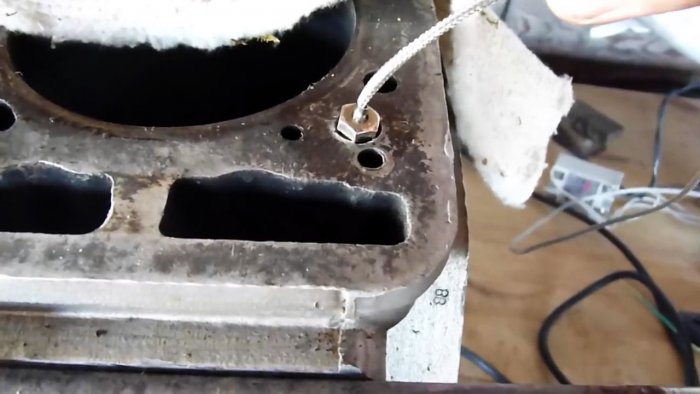

Сам нагревательный элемент подсоединяется через терморегулятор, датчик которого опускается в посадочное отверстие соседней выкрученной шпильки с залитым маслом.
Необычный способ извлечения обломанной шпильки

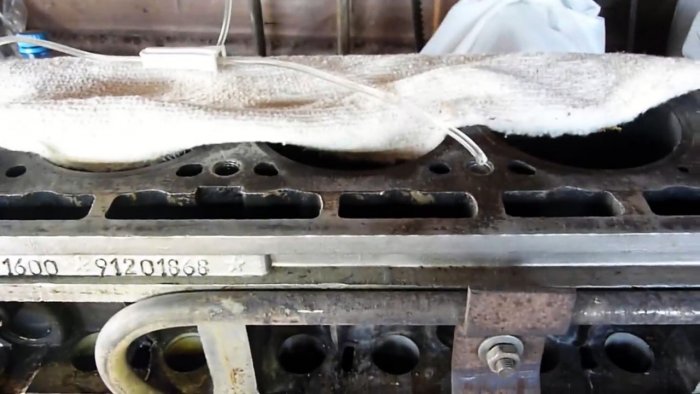

Нужно выставить температуру на уровне плюс 80 градусов Цельсия, что для блока совершенно безвредно. Противоположную сторону от ТЭНа следует утеплить каким-нибудь покрывалом, чтобы она дольше остывала.
Необычный способ извлечения обломанной шпильки

Также потребуется обложить промасленной бумагой цилиндры, чтобы в них не попали брызги лимонной кислоты, поскольку это сделает на их стенках мелкие рытвины. В таком виде блок оставляется на 1-2 суток. Чем меньше металла от обломыша осталось в блоке, тем быстрее все будет растворено. Периодически нужно выбирать кислоту шприцем, осматривать отверстие и заполнять его новым раствором, поскольку концентрация старого слабеет.
Необычный способ извлечения обломанной шпильки

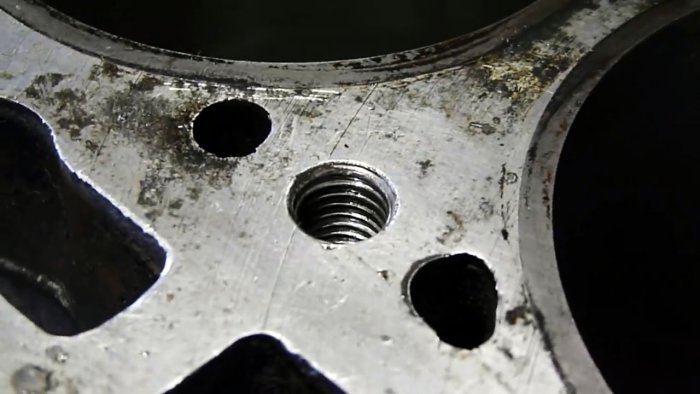

Растворив обломыш нужно освежить резьбу метчиками. После этого двигатель можно собирать. Данный метод занимает много времени, но он гарантирует, что блок останется целым. Если обломыш не удаляется другими способами или блок очень дорогой, чтобы им рисковать, то этот вариант решения проблемы окажется вполне приемлемым.
Необычный способ извлечения обломанной шпильки

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (9)
  1. ЮРИЙ
    #1 ЮРИЙ Гости 8 февраля 2020 23:18
    3
    лучше азотной кислотой вытравить ,алюминий азотка не тронет ,а железо растворит
    1. Гость Алексей
      #2 Гость Алексей Гости 9 февраля 2020 10:09
      0
      На чугуном блоке наварил болт на 8мм(обломыш на 10мм). сразу полил холодной водой и выкрутил.экстрактор не помог.обломался внутри.
    2. путлер
      #3 путлер Гости 9 марта 2020 01:23
      0
      учи химию
  2. Александр
    #4 Александр Гости 9 февраля 2020 10:38
    2
    Да и травить не придётся. Резьба как правило,просто сама высыпется
  3. Sonya
    #5 Sonya Гости 9 февраля 2020 16:37
    0
    Проще в высверленное отверстие в шпильке вставить, например, трёхгранный напильник задней частью,(чуть пристукнув его)и плоскогубцами в раскачку выкручивать.
  4. Вьетнамский сержант
    #6 Вьетнамский сержант Гости 9 февраля 2020 23:52
    0
    На дорогом блоке, за который страшно, вряд ли будут такие шпильки.
  5. Гость Виктор
    #7 Гость Виктор Гости 10 февраля 2020 18:39
    0
    А сверло возьмет эту шпильку ? Как известно шпильки то калённые
  6. Гость Евгений
    #8 Гость Евгений Гости 9 марта 2020 03:54
    0
    Как правило высверливают левым сверлом , при ослаблении стенки шпильки и нагреве сверла при трении, обломок шпильки легко выкручивается,правда есть вероятность потерять сверло...
    1. Гость Антон
      #9 Гость Антон Гости 23 марта 2020 15:54
      1
      Ну, знаете, если есть левое сверло, нефиг и огород городить...
