Привет друзья, сегодня я расскажу про схему гитарной примочки с эффектом distortion. Проект довольно простой, я рекомендую его для начинающих в пайке.
Гитарная педаль Distortion своими руками

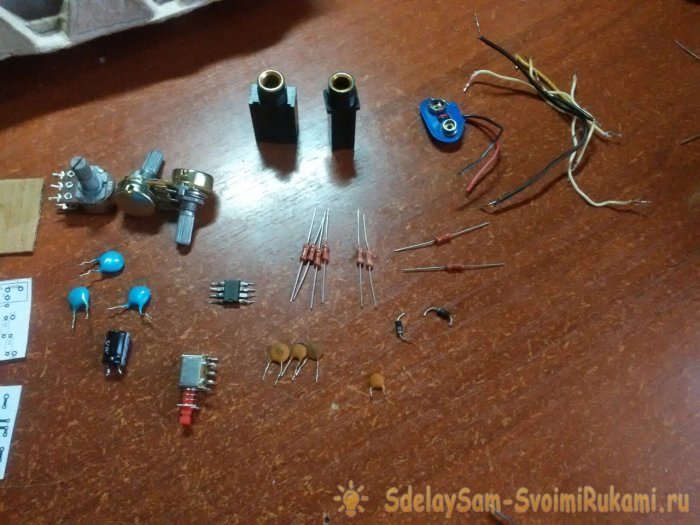

Понадобятся:


  • Операционный усилитель TL072.
  • Резистор 10 кОм (4 шт).
  • Резистор 1 мОм (2 шт).
  • Резистор 3,3 кОм.
  • Резистор 680 кОм.
  • Потенциометр 100 кОм (2 шт.).
  • Потенциометр 50 кОм.
  • Конденсатор 100 nF (3 шт.).
  • Конденсатор 10 nF.
  • Конденсатор 100 uF.
  • Конденсатор 47 nF.
  • Конденсатор 47 pF.
  • Конденсатор 100 pF.
  • Диод 1N4148 (2 шт).
  • Кнопка.
  • 2 гнезда для джека 6.1 мм.
  • Разъем для кроны и крона.

Все это можно купить в ближайшем магазине радиоэлектроники. Также для удобства можно использовать пинцет и третью руку для пайки.

Сборка схемы


Гитарная педаль Distortion своими руками

В интернете я нашел схему для этого проекта.
Гитарная педаль Distortion своими руками

Но делать ее на плате мы не будем, так как сначала ее придется изготовить, а не все умеют травить печатные платы. Эта педаль будет максимально простой. Собирать ее будем на картонке 66*33 мм, она и будет в качестве основной платы. Получится что-то среднее между печатной платой и навесным монтажом. На картонку клеем при помощи ПВА макет проекта. Макет перед этим необходимо распечатать в реальном размере (как на фото).
Гитарная педаль Distortion своими руками

Гитарная педаль Distortion своими руками

Гитарная педаль Distortion своими руками

Гитарная педаль Distortion своими руками

Далее швейной иголкой я проделал отверстия в картонке под лапки радиодеталей.
Гитарная педаль Distortion своими руками

Отрезать лапки деталей ни в коем случае нельзя, они будут выступать в качестве дорожек. Теперь вставляем детали в свои места, а с обратной стороны пропаиваем дорожки. Особо много говорить про это не будем, там все интуитивно понятно.
Гитарная педаль Distortion своими руками

Гитарная педаль Distortion своими руками

В некоторых местах их длины будет не хватать, поэтому используйте провода. Как здесь:
Гитарная педаль Distortion своими руками

Когда все будет готово, плата будет иметь следующий вид:
Гитарная педаль Distortion своими руками

Гитарная педаль Distortion своими руками

Теперь по схеме, которую я давал ранее, припаиваем кнопку, разъем для батарейки крона и гнезда для джеков.
Гитарная педаль Distortion своими руками

Гитарная педаль Distortion своими руками

Места, где возможно замыкание, я проклеил термоклеем.
Гитарная педаль Distortion своими руками

На этом изготовлении самой схемы завершено.

Корпус

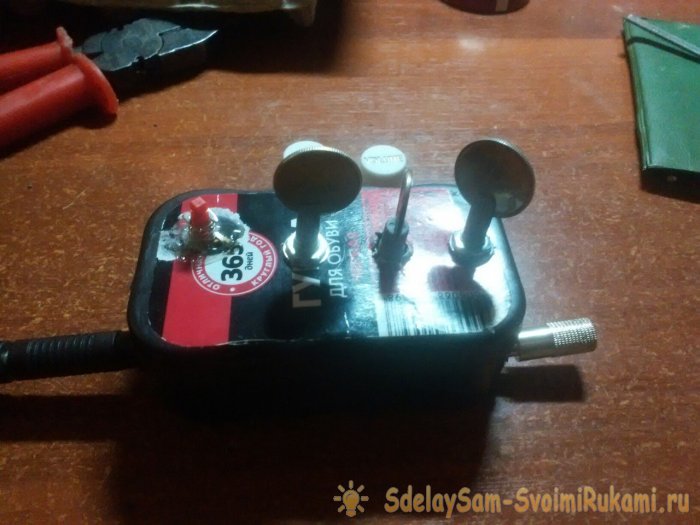

После небольшого теста, стало ясно, что педаль рабочая. Теперь сделаем для нее корпус. Сделал из коробки из-под губки для обуви. Колхоз, конечно, но педаль изначально делалась «дешево и сердито».
Гитарная педаль Distortion своими руками

В крышке проделываются отверстия для потенциометров и кнопки. По бокам для джеков. Коробочка оказалась маловатой. И с кроной уже еле закрывалась, поэтому пришлось крышку примотать изолентой.
Гитарная педаль Distortion своими руками

Для крутилок у меня нашлись пара ручек, но они сюда не вписывались. Поэтому я использовал мелочь, чтобы крутить ручки gain, tone, level. На этом изготовление гитарной педали Distortion завершено. Проект довольно простой, звук при этом меня устраивает.
Гитарная педаль Distortion своими руками
