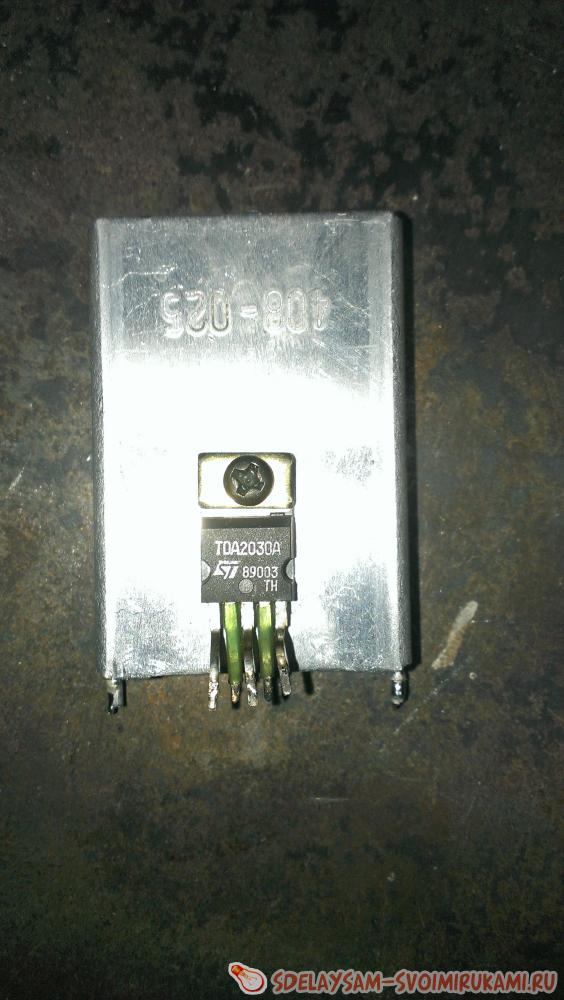

Я нашел ненужную плату из телевизора. Мой мой взор привлекла микросхему TDA203A. Я знаю что микросхемы марки "TDA" являются усилителями низкой частоты, о них много информации в интернете. Я решил собрать собственный несложный усилитель по схеме:
Усилитель звука на микросхеме TDA2030A

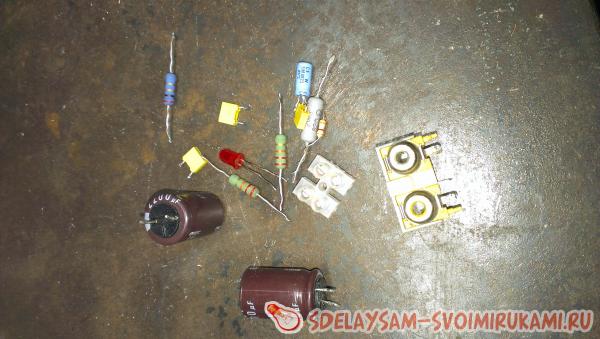

Понадобится для сборки


  • Микросхема TDA2030A.
  • Конденсаторы 0,1 мкФ - 3 штуки.
  • Конденсаторы 2200 мкФ 25 В - 2 штуки.
  • Резистор 2.2 Ом.
  • Резисторы 22 кОм - 2 штуки.
  • Резистор 680ом.
  • Конденсатор 22 мкФ 25 В.
  • Конденсатор 4,7 мкФ пленочный.
  • Корпус, выключатель, провода, радиатор, разъемы для тюльпанов.




Сборка простого усилителя на TDA2030


Моя цель была создать усилитель, не тратя на него больших денег. Все детали кроме корпуса я нашел в различных старых платах, не нужных естественно.
Собирать усилитель на TDA2030 можно разными методами и решениями, в данном случае я буду использовать навесной монтаж. Так как множество выводов соединены с землей, я рекомендую сделать разветвляющийся провод.

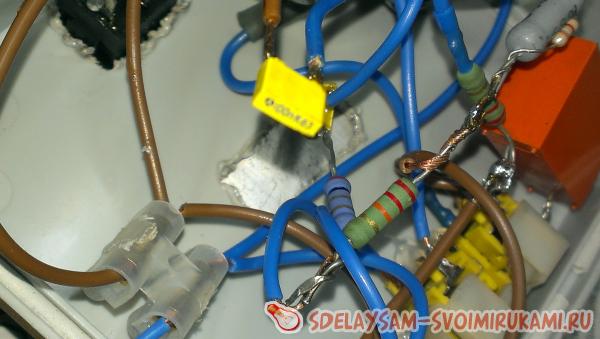

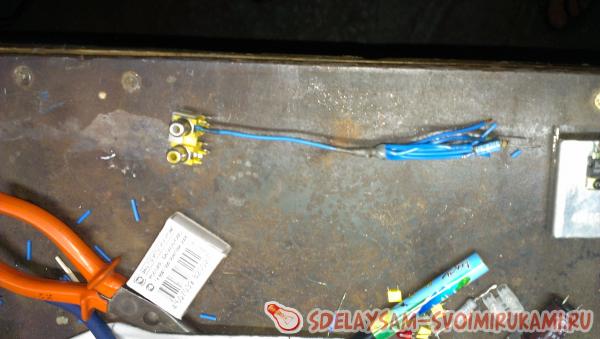

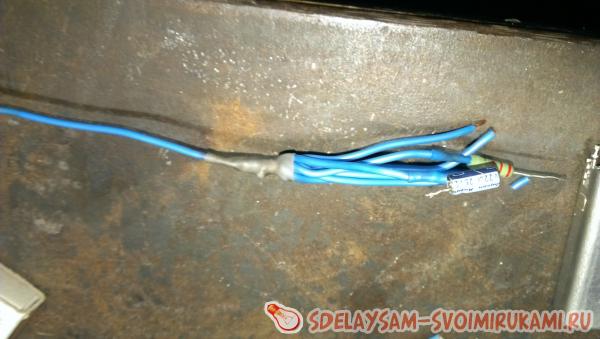

Далее приступаем к пайке соединений.

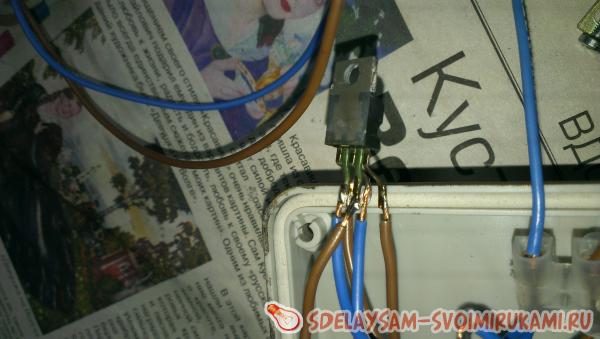

Отсчет выводов микросхемы ведется слева на право, при этом маркировка и выводы направленные на вас.

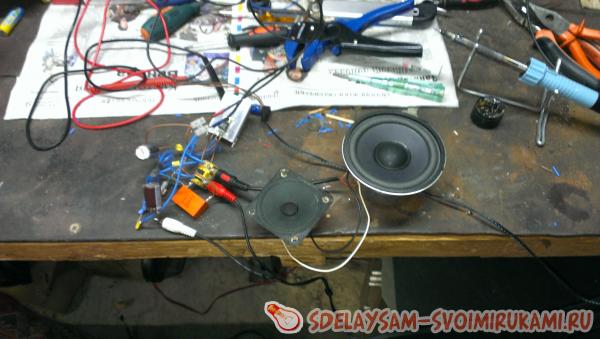

После того, как вы собрали схему - проверяем ее. Подключим динамик и на небольшой громкости проверим усилитель.

Если все работает, приступаем к следующему этапу.

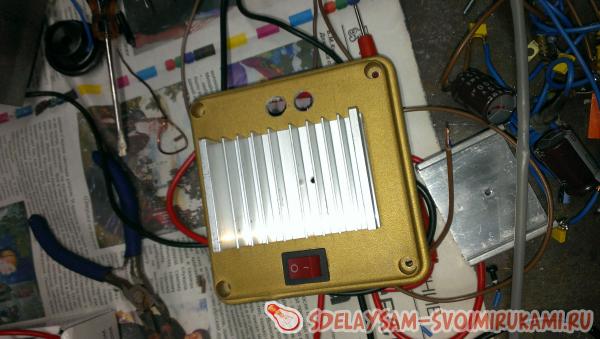

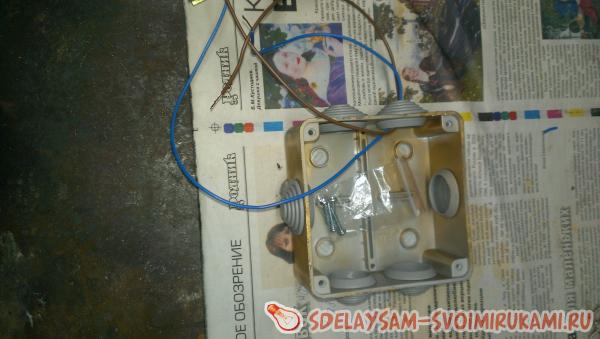

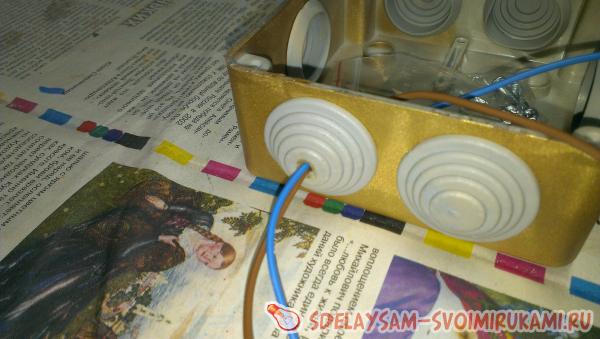

У меня имелся готовый корпус. Радиатор лучше вывести наружу для более лучшего охлаждения его поверхности. Иначе в корпусе может случиться перегрев.

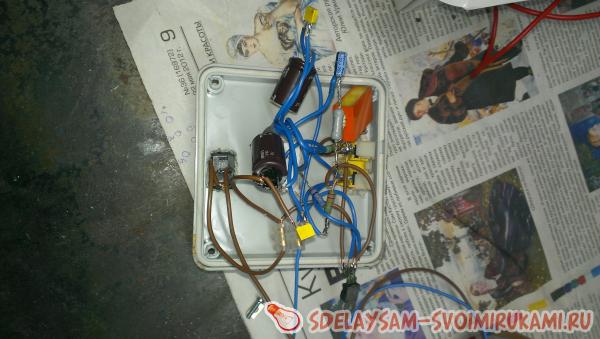

Прикрепите радиатор, разъемы, выведите провода питания, установите на - питания выключатель.







Усилитель имеет следующие характеристики:
  • Напряжения питания - от ±4.5 до ±25 В.
  • Выходная мощность - 18 Вт.
  • Номинальный частотный диапазон - 20-80.000 Гц.

Почти все подобные микросхемы очень сильно греются и поэтому без радиатора долго не проработают.

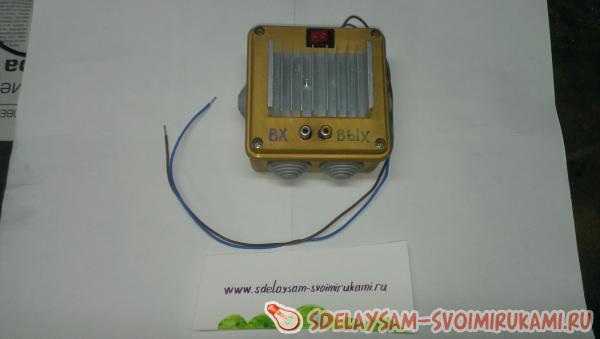

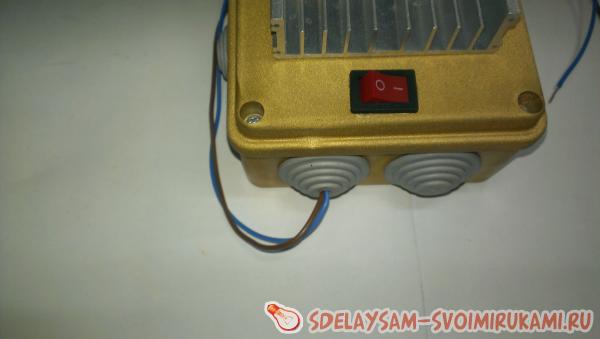

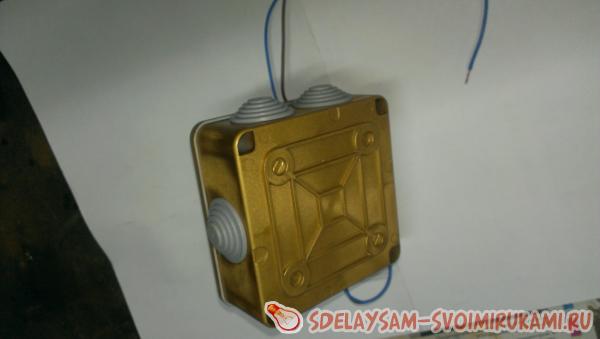

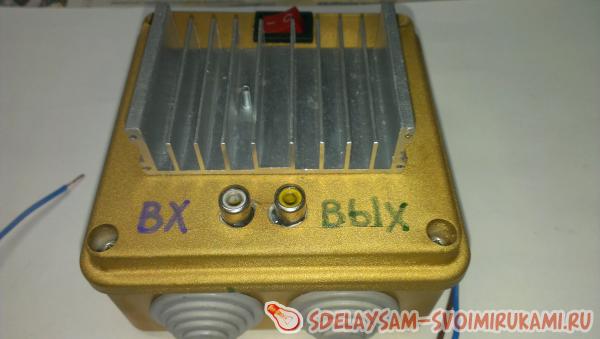

Окончательный вид:

Это поистине невероятной простоты схема, которую под силу собрать даже начинающим радиолюбителям. При всем при этом обладает достойными характеристиками для своего минимального размера.
Собирайте свой усилитель и будет вас счастье друзья.
Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (57)
  1. андрей
    #1 андрей Гости 8 октября 2013 21:38
    3
    Привет, ооочень хорошая статья, только вот со схемой разобраться не получается, а усилитель очень хочется, нарисуй пожалуйста что куда паять
    1. Эдуард
      #2 Эдуард Гости 15 февраля 2018 00:43
      1
      Ну что же тут непонятного. Есть схемка, ножки 1-5. Вот к этим ножкам как показанно на схемке припаивается обвязка и вуаля
      Посмотрите, везде схемы одинаковы. Ножки все те же.
  2. опав
    #3 опав Гости 13 января 2014 16:58
    0
    Цитата: андрей
    Привет, ооочень хорошая статья, только вот со схемой разобраться не получается, а усилитель очень хочется, нарисуй пожалуйста что куда паять
  3. Дмитрий
    #4 Дмитрий Гости 18 января 2014 11:47
    1
    Мужики, а что тут разбираться? Паяйте по схеме, номиналы все есть, вывода которые отмечены как заземление в общий пучок, и на минус, радиатор на мс побольше, и термопасту пожирнее)) Сам сегодня собираюсь спаять.
  4. Дмитрий
    #5 Дмитрий Гости 23 января 2014 13:36
    0
    Спаял на днях даный унч, но! Он не поёт, с 4омником молчит, с 8 омником дифузор в динамике прыгает, и всё, вопрос где ошибка? Схему проверил несколько раз, питание давал 7,5В, и 12,0В, на 7,5В вообще никакого эффекта(((
  5. Андриано
    #6 Андриано Гости 1 марта 2014 19:24
    1
    Привет) собрал этот усилок практически из мусора, поставил в сгоревший саб, и был шокирован, бас ровный, работает от кроны часа 3-4, спасибо за статью, займусь тда-шками вплотную
  6. Колян
    #7 Колян Гости 30 марта 2014 20:09
    0
    Привет)) собрал я эту схемку, и у меня не нашлось элемента C5 его я заменил двумя 1000 мкф и двумя 100 мкф параллельным подключением. И включив её, секунды через 3-5 взорвался транзистор, напряжение было 10,5 вольт.
    И из этого вопрос: Он взорвался из за этой замены? Если нет, то из за чего? Просто я в этом не силён.
  7. Костян
    #8 Костян Гости 4 апреля 2014 23:26
    3
    Нет не из-за этого. скорее всего перепутал что-то в подключении микросхемы. Лет десять собирал схему, все заработало,но данная схема требует качественной сборки, а именно:
    1. Хороший радиатор.
    2. Запас по мощности питания.
    3. Провода питания должны быть минимум 2мм2 сечения. Иначе усилитель войдет на очень высокой частоте в самовозбуждение и сдохнет.
    Если все работает, но звук не чистый с искажением (металлический), увеличивайте мощность и фильтрацию по питанию.
    И будет вам счастье.

    Мощща и чистый звук поражает.
  8. Вова
    #9 Вова Гости 23 апреля 2014 03:23
    0
    Ребят, а можно ли пленочный конденсатор заменить чем-нибудь?
  9. Никитос
    #10 Никитос Гости 29 июня 2014 03:32
    0
    А почему тюльпаны "вход и выход"?Выход чего?джек+2 тюльпана же кабель?
  10. Никита
    #11 Никита Гости 7 июля 2014 03:03
    0
    Спасибо за схему,очень прикольный усилок!!!Глубокий чистый звук!!!
  11. Александр
    #12 Александр Гости 8 июля 2014 08:06
    1
    А можете схему из 2-4 таких транзисторов сделать схему буду очень благодарен)
  12. саша
    #13 саша Гости 13 июля 2014 12:52
    0
    почему у меня начинает хрипеть после половины громкости? а так супер! wink
  13. Дедуля
    #14 Дедуля Гости 15 июля 2014 22:44
    0
    Частотный диапазон не как не может быть 20-80000 гц,так как характеристики микросхемы TDA 2030 и ее наш аналог К174УН19 ,20-30000 гц.
  14. Вячеслав
    #15 Вячеслав Гости 31 октября 2014 14:21
    0
    Уважаемые! подскажите оптимальные показатели питания. Сила тока и мощность БП.
  15. Илья
    #16 Илья Гости 15 января 2015 16:13
    2
    Почему, после включения схемы, первых 15 сек. работает хорошо, а потом начинает хрипеть...
    Собирал 2 раза. Одно и то же(
  16. Максим
    #17 Максим Гости 17 января 2015 22:42
    0
    Если хрипит - смотрите питание.
  17. серж
    #18 серж Гости 28 января 2015 18:18
    0
    куда подключить резистор интенсивности громкости???
  18. Lexus
    #19 Lexus Гости 29 января 2015 13:20
    4
    если источник однополярный, надо среднюю точку по питанию делать?
  19. Заур
    #20 Заур Гости 18 марта 2015 22:23
    0
    Я в этом деле новичок, и мне хотелось бы узнать этот уселок на саб можно подключить
  20. Заур
    #21 Заур Гости 19 марта 2015 22:29
    2
    Собрал сегодня этот уселок. Был удивлен что он вообше заработал.Подключил к телефону в начале дал 6V пело но оченнь тихо потом дал напряжение 12V стало значительно лучше но все равно тихо теперь думаю купить блок на 24V
  21. Санёк
    #22 Санёк Гости 20 марта 2015 08:08
    0
    Ребят, а можно ли пленочный конденсатор заменить чем-нибудь?
  22. сергей
    #23 сергей Гости 23 марта 2015 18:35
    1
    Почему очень тихо поет?
  23. Антон
    #24 Антон Гости 25 марта 2015 19:52
    0
    Помогите пожалуйста! У меня такая проблема, включаю усилитель и в динамике сильный гул.с чем это связано?
  24. Роман
    #25 Роман Гости 10 апреля 2015 23:20
    2
    Собрал. Быстро и легко. При испольковании БП 12V 1.0A на минимальной громкости работает 3-4 секунды и молкнет. При испольковании БП от ноута 18V 3,5А работает 13-16 секунд и то же самое. Понятно что проблемы по питанию, но не пойму то-ли в сборке то-ли в запасе мощности БП? Подскажите пожалуйста.
  25. kurikon
    #26 kurikon Гости 18 апреля 2015 14:54
    0
    чем можно заменить конденсатор пленочный?!подскажите...
  26. Дмитрий
    #27 Дмитрий Гости 16 июля 2015 01:33
    1
    [b]Роман[/b],
    Нужно двух полярное а не обычное

    Рекомендую брать схему с даташита
  27. Сергей
    #28 Сергей Гости 20 июля 2015 20:07
    0
    Спаял))) все работает подключил 25ГДН - теперь спаяю фильтр низких частот и будет небольшой саббуфер в машину)))
  28. вадим
    #29 вадим Гости 31 июля 2015 08:13
    2
    ребят такая проблема! собрал данный усилитель но поёт тихо! конденсаторы поставил электролиты и 104. питание двух полярное +-13в. подскажите в чем причина?
  29. Александр Андреев
    #30 Александр Андреев Гости 31 октября 2015 04:47
    1
    Ребят, какова мощность резисторов, я просто новичок в это деле )
  30. Андрей Рыбалка
    #31 Андрей Рыбалка Гости 5 ноября 2015 15:59
    0
    Собрал данный усилитель. вместо звука какой то гул и дребезжание. Почему?
  31. алихан
    #32 алихан Гости 23 декабря 2015 10:00
    0
    0.1мкф конденсаторы какие керамически или электролитическй
  32. Никлай
    #33 Никлай Гости 13 января 2016 11:29
    0
    Если работает чисто но не долго то возможно включаете без радиатора ,микросхема нагревается и отключается.
  33. Сергей
    #34 Сергей Гости 6 марта 2016 23:15
    1
    Глупо собирать такую схемку навесным монтажом. Не стоит забывать, что при таком переплетении проводов появятся нежелательные обратные связи между входом и выходом усилителя. В итоге усилитель будет самовозбуждаться по низким и высоким частотам, это будет заметно при увеличении громкости. Будет гудеть или пищать и греться микросхема. Питание должно быть с запасом по мощности, около 5 Ампер и хорошо отфильтровано электролитическими конденсаторами хотя-бы по 2000 Микрофарад на входе и выходе стабилизатора. Тогда будет чистый и мощный звук.
  34. Виталий
    #35 Виталий Гости 11 марта 2016 19:13
    0
    [b]Вова[/b],
    [b]kurikon[/b],
    да поставь любой, бумажный только большой будет. А если электролитический ставить то полярность надо соблюдать.
  35. Игорь
    #36 Игорь Гости 13 марта 2016 15:36
    0
    А конденсатор на входе не великоват? Мне кажется будет давать очень низкий срез, динамик в честные 18 ват будут работать на разрыв
  36. Александр
    #37 Александр Гости 16 апреля 2016 15:35
    2
    Звук не понравился, думал дело в микрухе, поменял -таже фигня. Там питание со срелней точкой или просто -/+ ? Я прикрутил к 9 вольт без средней точки.
  37. сергей
    #38 сергей Гости 27 мая 2016 13:16
    0
    Скажите пожалуйста здесь должны быть все конденсаторы 25В? Или можно больше или меньше.И еще можно ли не ставить тюльпаны а сразу впоять провод со штекером 3.5мм а на выход просто динамик. Зарание спасибо!
  38. qq213q
    #39 qq213q Гости 19 июня 2016 23:23
    0
    [b]сергей[/b],
    Больше можно,меньше может бахнуть.3.5 и динамик тож моно[color=#FF6666][/color]
  39. Виктор
    #40 Виктор Гости 13 сентября 2016 17:52
    1
    [b]Дмитрий[/b], А питалово какое? Двухполярное?
  40. Виктор
    #41 Виктор Гости 13 сентября 2016 17:54
    0
    [b]алихан[/b],
    Плёнка наверное
  41. андрей
    #42 андрей Гости 18 сентября 2016 17:31
    0
    лучше сразу делать на печатной плате, это мой совет. сделал как в статье и что вы думаете. все работает отлично, только пока ставил в авто, 2 ножки микросхемы просто оторвались под корень
  42. GORG
    #43 GORG Гости 8 ноября 2016 22:07
    0
    Привет!А на сколько ОМ ставить динамик.
  43. Иван
    #44 Иван Гости 17 ноября 2016 02:50
    0
    [b]Антон[/b],
    Если сильный гул в динамике - проверь не перепутал ли полярность питания.
  44. Иван
    #45 Иван Гости 17 ноября 2016 03:01
    1
    Собрал схемку, работает. От МП3 плеера звук чистый, четкий а подключил к компу - слышен скролинг мыши, HDD и прочее жужжание ((. Кто знает как решить, куда копать подскажите плизз.
  45. stepan
    #46 stepan Гости 23 ноября 2016 16:05
    2
    [b]Колян[/b], из школы: электролиты должны соединяться ПОСЛЕДОВАТЕЛЬНО.
    1. Е.В.
      #47 Е.В. Гости 7 апреля 2018 12:21
      0
      Конденсаторы параллельно включают!
  46. Костя
    #48 Костя Гости 12 января 2017 19:56
    1
    Микросхема классная,есть возможность подключения её по мостовой схеме и тогда можно всё это безобразие разогнать до 180 ватт по советским стандартам,там всё просто: ставятся пара транзисторов на разгрузку и всё пучком!Есть пара особенностей, мощность микросхемы зависит от производителя,всё есть в справочниках если конечно у вас такие имеются! :)Микросхема конфликтует с некоторыми предусилителями. Опыты были проведены больше 15 лет назад, если настроить,то долбит дай боже!Кому нужны схемы подключения старых микросхем пишите. Постараюсь как можно скорее ответить.
  47. Гость Вадим
    #49 Гость Вадим Гости 25 января 2017 18:19
    1
    [b]stepan[/b],
    Как раз наоборот.
  48. андрей
    #50 андрей Гости 29 января 2017 10:59
    1
    Здравствуйте,подскажите пожалуйста,если в схеме стояли тда2030а можно-ли вместо них поставить тда2050
  49. вася
    #51 вася Гости 12 февраля 2017 18:50
    0
    Что то автор поскромничал - 18 ватт. Писал бы уж 200 для ровного счета.
  50. YHHB
    #52 YHHB Гости 14 мая 2017 18:18
    0
    Здравствуйте,впервые в руки взял паяльник и уж очень захотелось собрать этот усилитель!!
    Скажите,можно ли заменить Конденсаторы 2200мкф 25в на 3300мкф?
    1. унч
      #53 унч Гости 19 марта 2018 09:19
      0
      Ставь, еще лучше будет фильтр по питанию.
